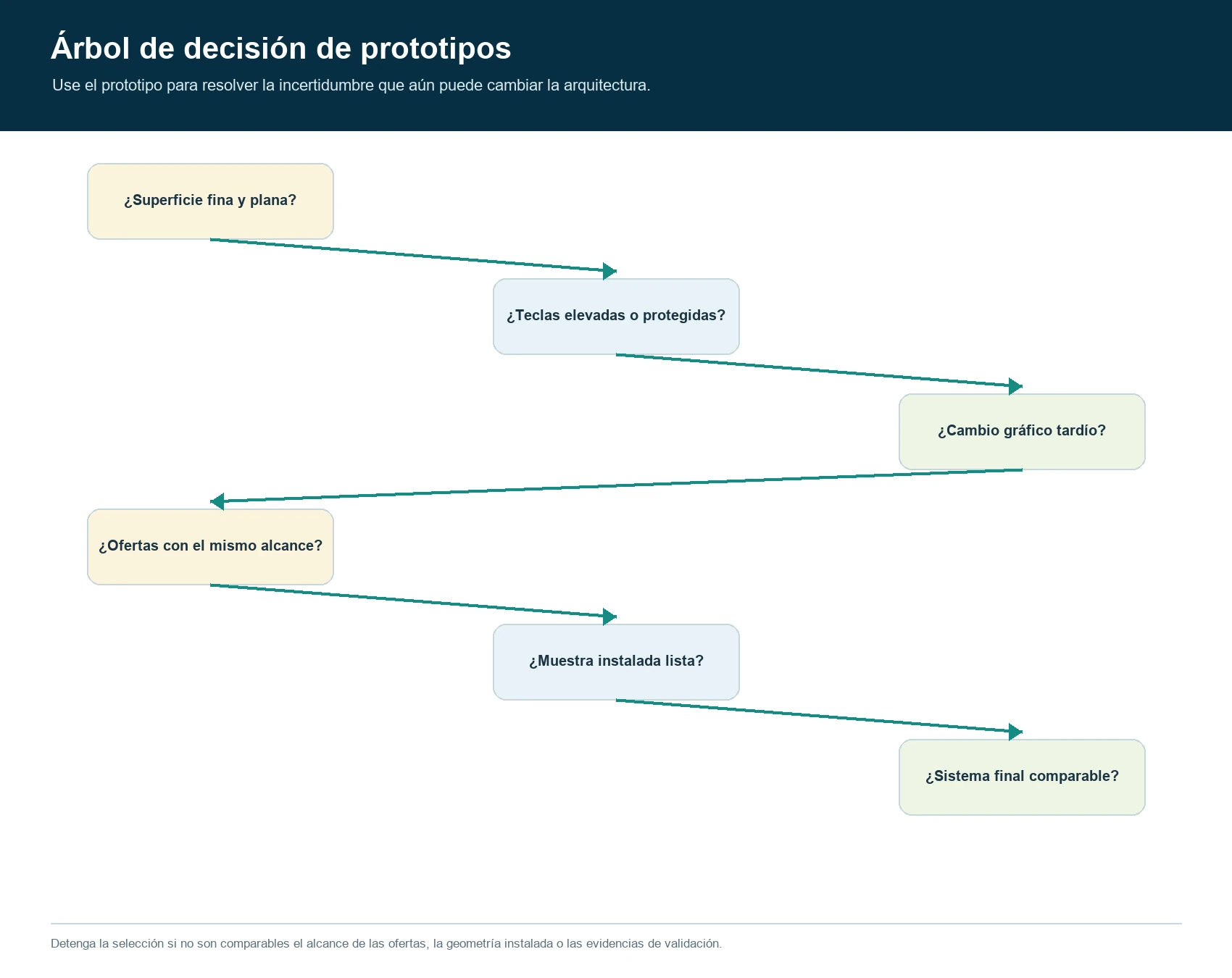

- Siga el árbol de decisión de prototipos

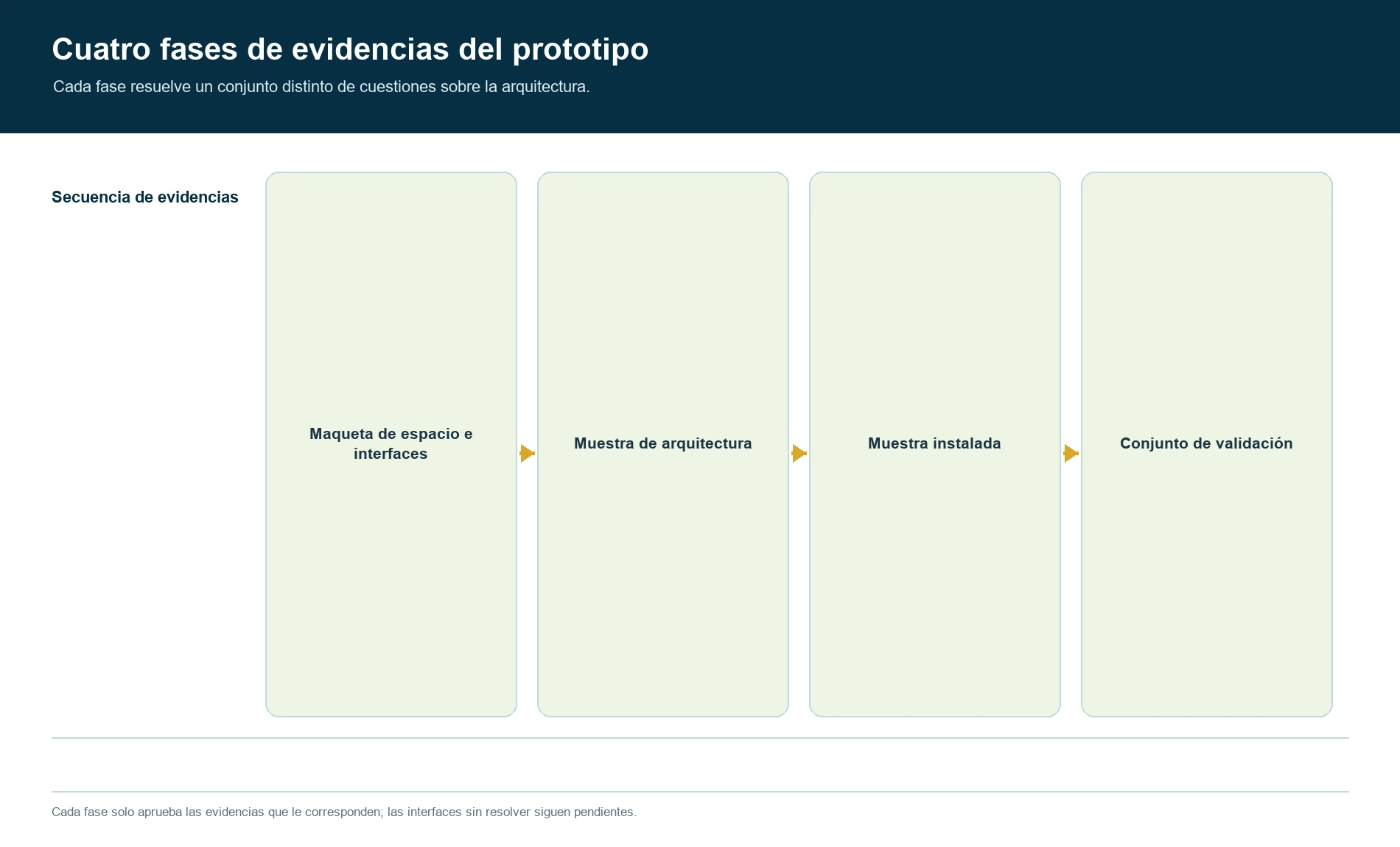

- Construya prototipos que respondan a preguntas distintas
- Maqueta para comprobar el espacio y las interfaces
- Muestra de arquitectura
- Muestra instalada representativa de producción
- Conjunto para validación

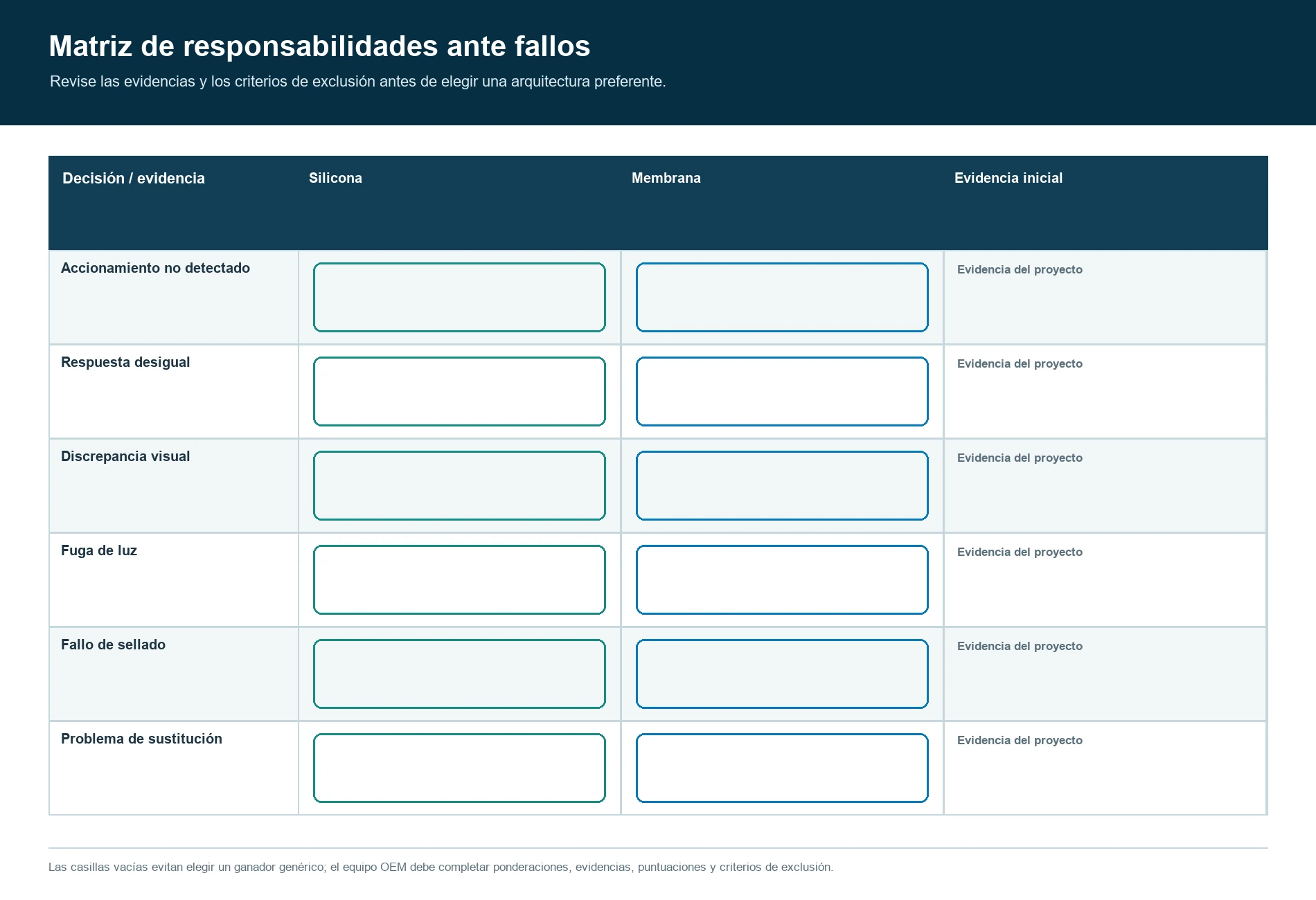

- Compare las responsabilidades ante fallos antes de elegir proveedor
- No elija silicona en estas condiciones
- Detenga la decisión cuando las pruebas no sean comparables
- Documentación OEM para obtener ofertas comparables
- Tareas del operario y funciones de las teclas
- Mecánica y carcasa
- Electricidad y óptica
- Gráficos y variantes
- Aspectos comerciales y validación
- Preguntas frecuentes
- Fuentes
- Solicite una revisión de la arquitectura del teclado
Registro de la decisión
Estado de la decisión: condicionada a definir el conjunto instalado, la previsión de cambios y el plan de validación.
Pregunta: con los mismos requisitos de producto, ¿debe la interfaz utilizar un teclado de silicona moldeado o un teclado de membrana laminado?
Regla de decisión: seleccione la arquitectura que resuelva los requisitos del sistema con mayor riesgo y deje menos uniones e interacciones sin controlar. No decida a partir de una muestra sostenida en la mano, de un plano de la superficie superior o de una columna de precios unitarios que excluya utillaje, piezas acopladas, montaje, validación, mantenimiento y cambios futuros.
Principal motivo para descartar la silicona: si el producto debe ser muy fino y plano, utiliza gráficos impresos que cambian con frecuencia o se beneficia de un único overlay adherido que incorpore gráficos y circuitos, un teclado de membrana puede ofrecer una arquitectura más sencilla.

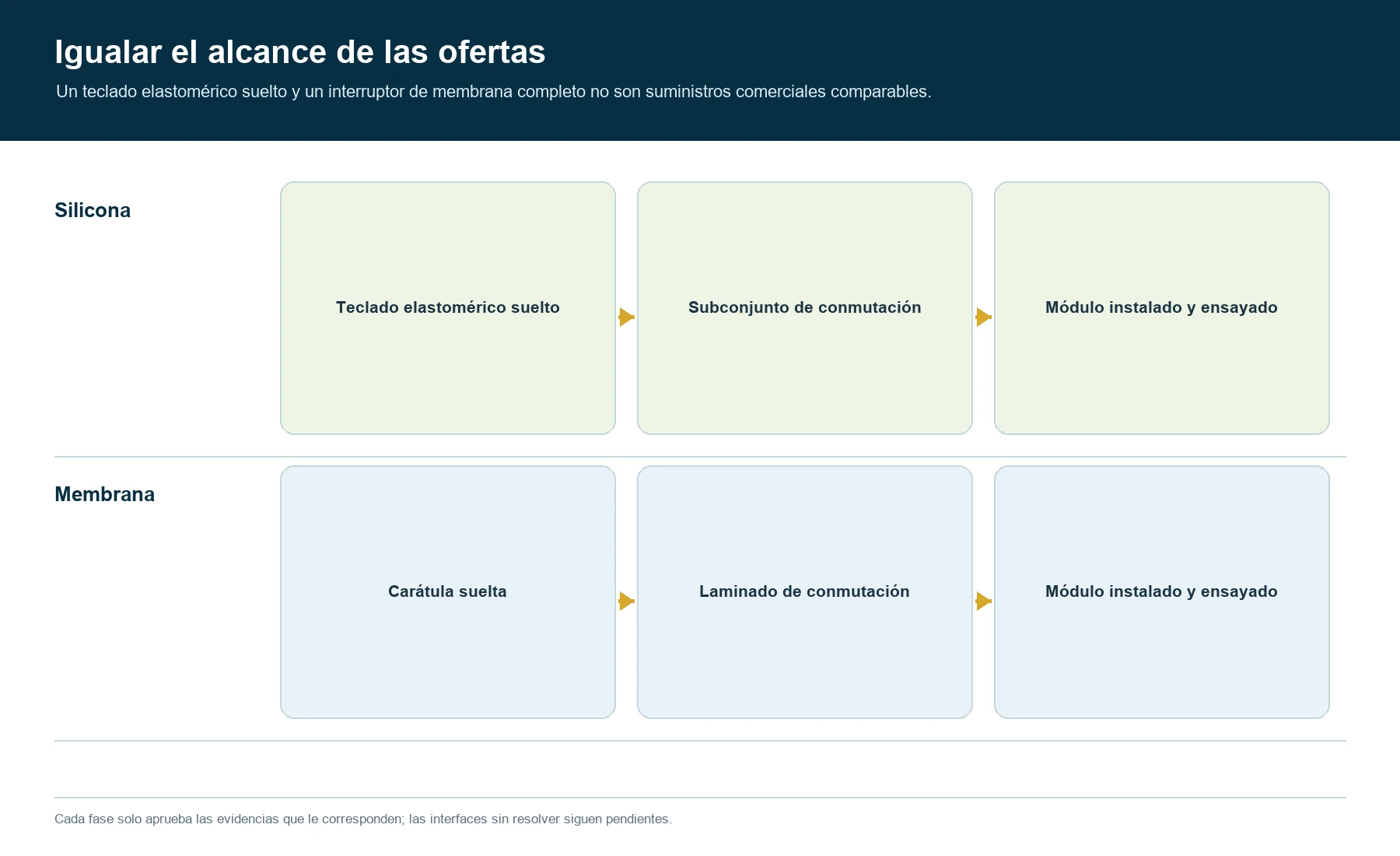

Mantenga el mismo alcance de comparación
La comparación deja de ser válida cuando la opción de silicona se presupuesta como una pieza de teclas moldeada suelta y la de membrana como un conjunto decorado, adherido, con terminaciones y comprobado eléctricamente. También sucede a la inversa: la oferta de silicona puede incluir una PCB, LED, conector y soporte, mientras que la de membrana excluye el panel de montaje o la interfaz con el controlador.
Iguale estos alcances antes de valorar las preferencias:
| Aspecto del alcance | La opción de silicona debe especificar | La opción de membrana debe especificar |
|---|---|---|
| Superficie en contacto con el usuario | superficies de teclas moldeadas, textura, color, leyendas y recubrimiento, si lo hay | material del overlay, textura, relieves, gráficos impresos y ventanas |
| Elemento de conmutación | contacto conductor, actuador de cúpula, actuador de interruptor discreto u otra interfaz definida | contacto impreso, cúpula metálica, contacto sin respuesta táctil u otra interfaz definida |
| Circuito | PCB/FPC/PET del cliente o circuito suministrado por el proveedor | capas de circuito impreso, flexible de conexión, conector y apantallamiento, si se incluye |
| Apoyo estructural | soporte de la PCB, portador, nervios de la carcasa y topes mecánicos | soporte del panel, conjunto de separadores, apoyo de las cúpulas y sustrato de montaje |
| Iluminación | placa de LED, guía de luz, bloqueo de luz y construcción de las leyendas | LED, guía de luz, fuente electroluminiscente u otra fuente, ventanas y máscaras |
| Montaje | perímetro retenido mecánicamente, elementos de fijación, adhesivo, portador y unión con la junta | adhesivo posterior, marco mecánico, junta y abertura del panel |
| Validación | comprobaciones de la pieza suelta frente a comprobaciones del sistema instalado | comprobaciones del conjunto laminado frente a comprobaciones del sistema instalado |
| Elemento sustituible en mantenimiento | pieza de teclas, circuito, módulo o panel de control completo | overlay, interruptor adherido, flexible de conexión, módulo o panel de control completo |
La arquitectura elegida no debería incorporar una obligación oculta que solo aparezca después de aprobar el diseño.
Defina ambas arquitecturas sin simplificaciones comerciales
Un teclado de silicona es una interfaz de elastómero moldeado. Sus teclas elevadas, paredes, membranas flexibles, perímetro, contactos, elementos de control de luz y detalles de posicionamiento pueden integrarse en una única pieza moldeada, pero el circuito eléctrico y la estructura de apoyo siguen teniendo que definirse. WACKER documenta que el procesado de silicona puede utilizar distintas técnicas de moldeo y que la elección del material y del proceso están relacionadas.[1] Es una relación documentada por un fabricante de materiales, no una prueba de que JASPER utilice una técnica concreta en todos los proyectos.
Un teclado de membrana es una interfaz laminada construida con capas gráficas, separadores, circuitos, adhesivos, cúpulas, flexibles de conexión, apantallamiento y capas de montaje seleccionados para el diseño. No todos los diseños incluyen todas las capas. Mylar Specialty Films identifica una película de poliéster compatible con tintas gráficas, conductoras y dieléctricas para las capas gráficas y de circuito de interruptores de membrana.[2] Por su parte, Henkel identifica una tinta conductora serigrafiable destinada a circuitos de baja tensión sobre película de poliéster.[3] Estas fuentes describen posibles componentes, no una estructura universal de JASPER.
La distinción útil es estructural: la silicona obtiene gran parte de su forma y de su comportamiento elástico de la geometría del elastómero moldeado; un teclado de membrana obtiene su respuesta funcional de un sistema de capas transformadas y laminadas, a veces con una cúpula táctil independiente.

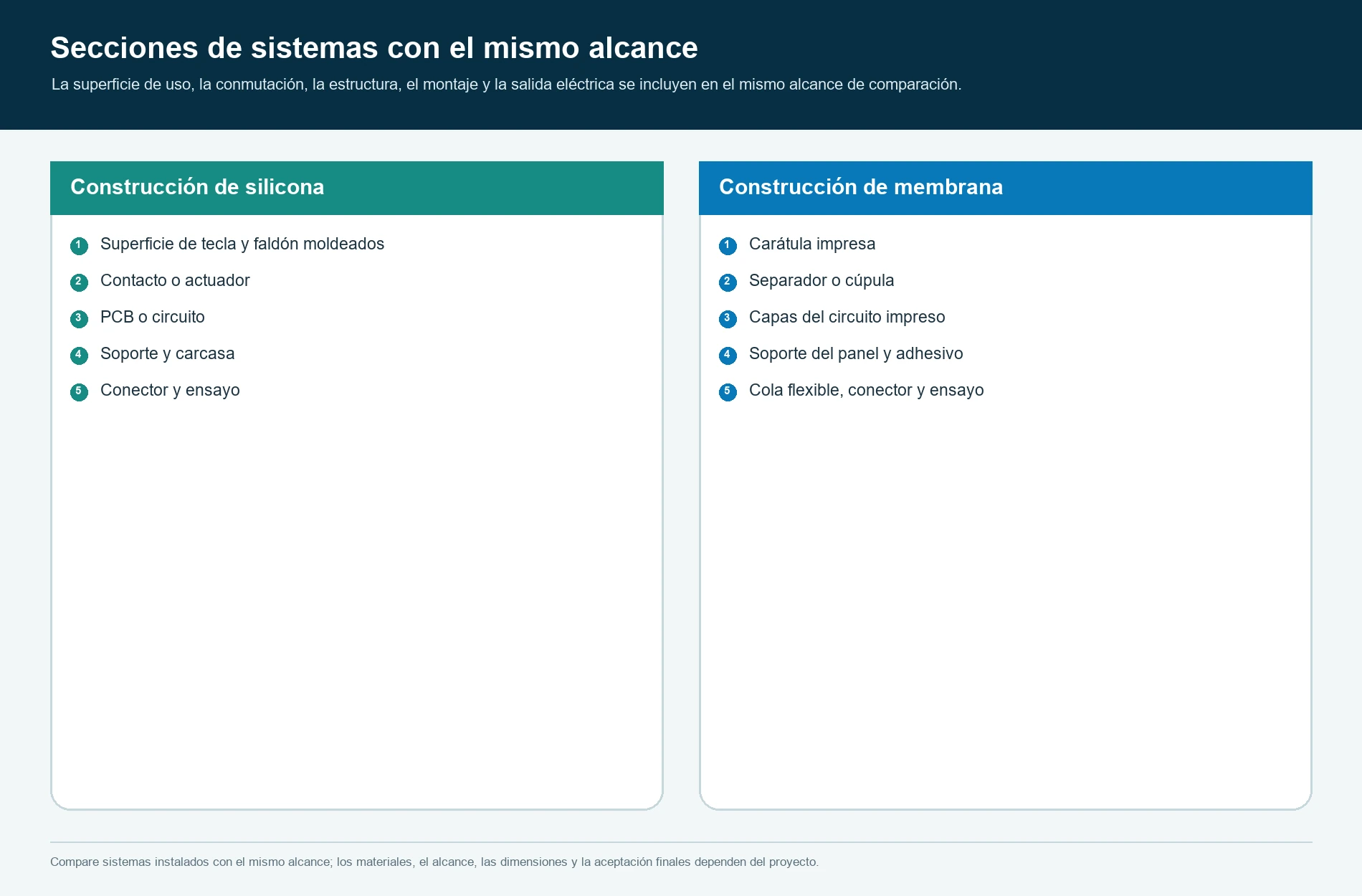

Compare las secciones transversales de los sistemas
Las siguientes secciones comparten las mismas funciones externas: pulsación con el dedo, leyenda visible, cierre eléctrico, soporte, montaje en la carcasa y salida por conector.
SISTEMA DE SILICONA
operario
|
superficie de tecla moldeada + leyenda/acabado
|
pared/membrana flexible/guía moldeadas
|
contacto conductor o actuador
|
PCB, FPC, circuito PET, cúpula o interruptor discreto
|
placa de soporte / apoyo en la carcasa
|
retención en la carcasa + recorrido perimetral + conector
SISTEMA DE MEMBRANA
operario
|
overlay gráfico impreso + relieve opcional
|
adhesivo del overlay / separador / cúpula táctil opcional
|
capas de contacto del circuito impreso
|
adhesivo posterior o soporte mecánico
|
panel de montaje / carcasa + flexible de conexión + conector
Los esquemas ponen de manifiesto la cuestión de compras. La silicona no elimina el circuito. Un teclado de membrana no elimina el soporte estructural. La oferta que omita estos elementos trasladará a otra parte la responsabilidad sobre su ingeniería, tolerancias, compras y fallos.
Fije la ficha común de requisitos antes de comparar muestras
Proporcione a ambas arquitecturas candidatas el mismo conjunto de requisitos:
- operario, guantes, funciones de las teclas, dirección de observación y necesidades de accesibilidad;
- volumen disponible para el producto, geometría frontal, abertura del panel y zonas interiores de exclusión;
- lógica del circuito, asignación de teclas, conector, recorrido del flexible de conexión y necesidades de puesta a tierra y apantallamiento;
- gráficos, idiomas, iconos, referencias de color, ventanas, indicadores y estados de retroiluminación;
- exposiciones a polvo, líquidos, limpieza, aceite, UV, temperatura, almacenamiento, vibraciones e impactos que realmente correspondan;
- recorrido de sellado de la carcasa, fijaciones, sustrato de montaje, drenajes, respiraderos, salidas de cables y aberturas de mantenimiento;
- métodos de validación, estados de las muestras, criterios de aceptación, trazabilidad y requisitos de notificación de cambios;
- fases de prototipado, previsión de lanzamiento, escenario de demanda anual, vida del producto y estrategia de mantenimiento;
- alcance del suministro, piezas aportadas por el cliente, registros de inspección, embalaje y responsabilidad sobre las pruebas finales.
Los datos desconocidos deben identificarse como tales, en lugar de sustituirse por valores predeterminados del proveedor. La decisión sobre la arquitectura puede permanecer abierta mientras el equipo resuelve las pocas incógnitas que podrían cambiarla.

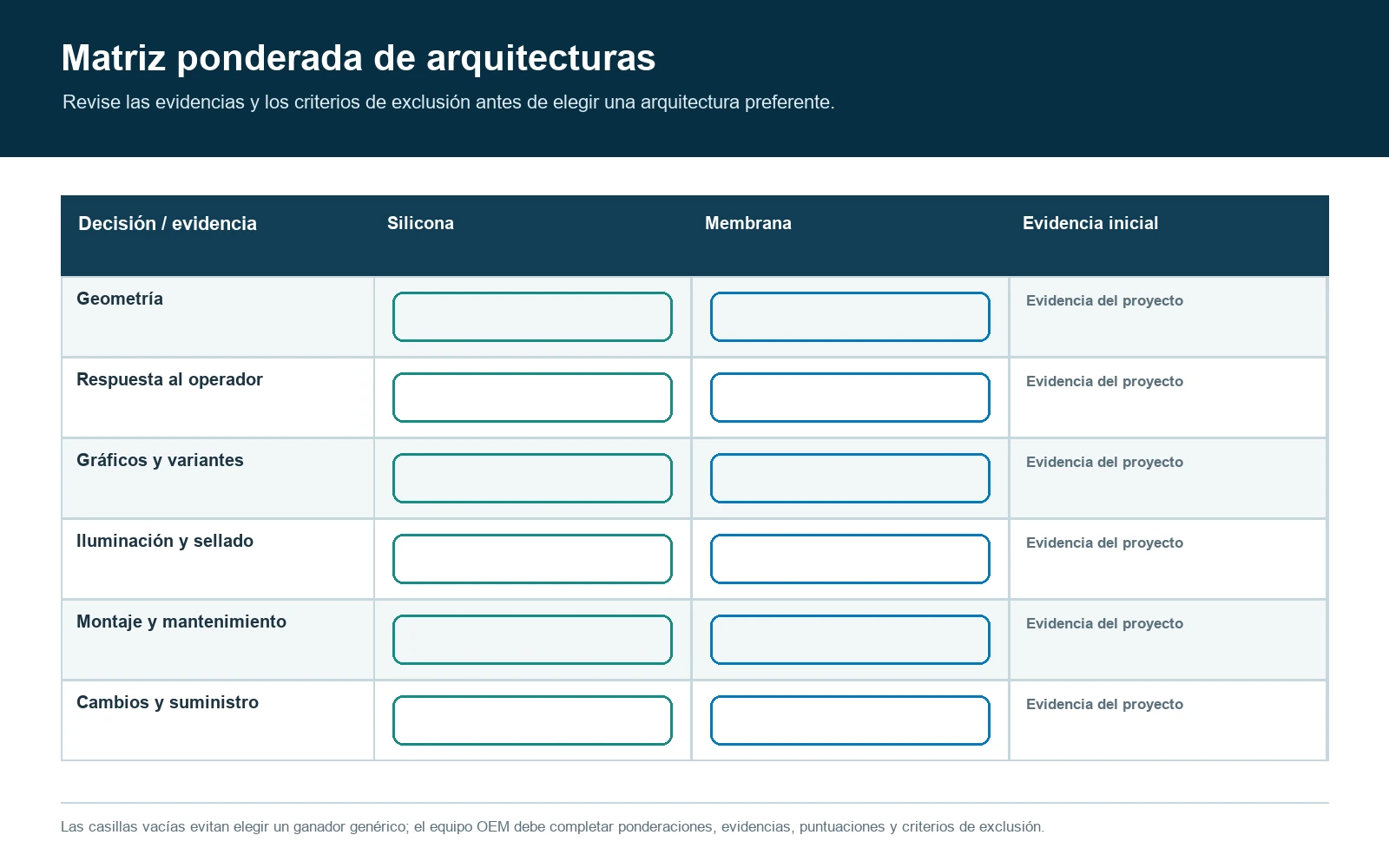

Utilice una matriz ponderada de arquitecturas
No otorgue la misma importancia a todas las filas. Asigne las ponderaciones del proyecto antes de que nadie vea las puntuaciones de las opciones. En un mando relacionado con la seguridad y utilizado con guantes, la localización de las teclas con los dedos puede tener mucho peso. En un dispositivo portátil compacto pueden pesar más la profundidad del conjunto y las variantes gráficas.
| Criterio de decisión | La silicona suele encajar cuando | La membrana suele encajar cuando | Pruebas necesarias antes de elegir |
|---|---|---|---|
| Geometría frontal | son importantes las teclas elevadas, perfiladas, separadas, protegidas o inclinadas | se prefiere una superficie plana o con un ligero relieve | zona de teclas y sección de carcasa representativas |
| Respuesta al operario | la geometría moldeada y la respuesta del elastómero son esenciales para la interacción | es aceptable la respuesta de una cúpula o de un conjunto laminado sin respuesta táctil | muestra instalada con el soporte previsto |
| Volumen disponible para el conjunto | la carcasa admite la altura de las teclas moldeadas y el circuito situado debajo | la interfaz debe minimizar la profundidad del conjunto frontal | cadena completa de tolerancias, no el espesor de catálogo |
| Gráficos | las leyendas son estables y pueden realizarse mediante color en el material moldeado, impresión, recubrimiento o apertura por láser | los originales gráficos, la marca, el idioma o las variantes de modelo pueden cambiar con más frecuencia | mapa de variantes y previsión de cambios de los originales gráficos |
| Integración del circuito | una PCB o placa de interruptores independiente ya cumple otras funciones | el circuito impreso y el flexible de conexión deben integrarse en la interfaz frontal | responsabilidad sobre el circuito y plano del conector |
| Retroiluminación | los recorridos de luz moldeados y las teclas elevadas iluminadas contribuyen al diseño industrial | los iconos planos, las ventanas o un sistema de iluminación laminado se adaptan al panel | conjunto alimentado eléctricamente en la carcasa real |
| Contribución al sellado | el perímetro moldeado o la geometría de caucho retenida mecánicamente contribuyen al concepto de carcasa | el overlay adherido y la unión controlada con el panel contribuyen al concepto de sellado | recorrido completo de posibles fugas de la carcasa y estado de ensayo |
| Estrategia de mantenimiento | la pieza de teclas o el módulo pueden retenerse mecánicamente y sustituirse por separado | es aceptable sustituir el interruptor adherido como un conjunto | instrucciones de mantenimiento y alcance de los repuestos |
| Frecuencia de cambios | se prevé estabilizar la geometría y la asignación de teclas antes de comprometer la inversión en utillaje | son previsibles revisiones tardías de los gráficos o del circuito | previsión de revisiones y modelo de coste de los cambios |
| Cadena de suministro | el fabricante OEM puede controlar las uniones e interacciones entre teclado, circuito, carcasa y montaje | un único conjunto laminado transformado puede integrar gráficos, circuito, flexible de conexión y montaje | matriz de responsabilidades y plan de pruebas de recepción |
La matriz sirve para debatir, no como tabla universal de puntuación. Si un solo requisito imprescindible descarta una opción, no diluya ese incumplimiento en una media.

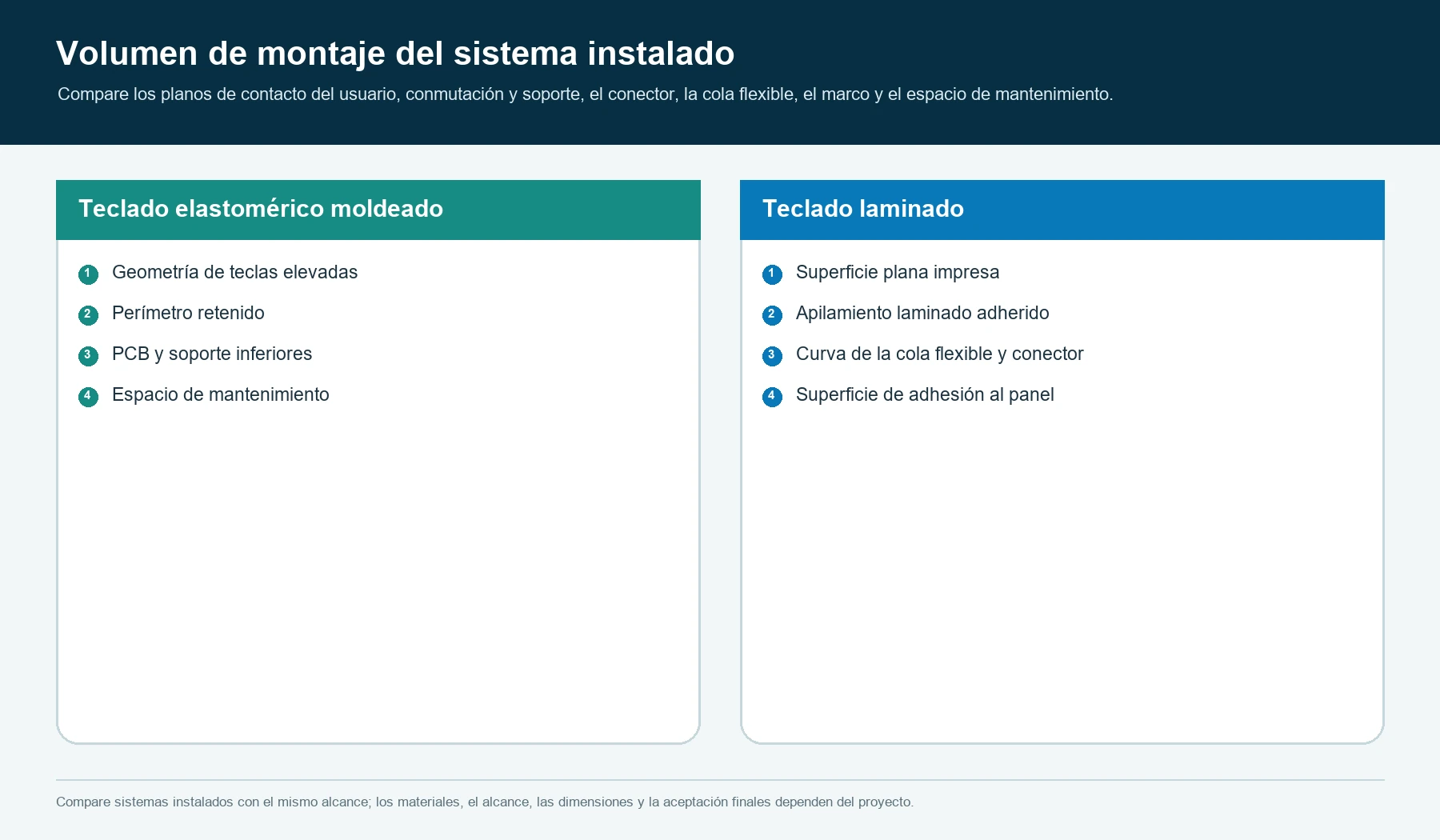

La profundidad del conjunto depende de todas sus capas
A menudo se elige un teclado de membrana cuando la interfaz frontal debe mantenerse fina y plana. Esa ventaja puede desaparecer si después se añaden un portador grueso, una guía de luz independiente, componentes altos, un bisel profundo o una cubierta protectora. Por su parte, un teclado de silicona puede sobresalir más, pero aprovechar ese volumen para facilitar la localización de las teclas con los dedos, separarlas, protegerlas o crear una superficie perfilada.
Compare estas dimensiones una vez instalado el conjunto:
- de la superficie frontal de la carcasa a la superficie de contacto con el operario;
- de la superficie de contacto con el operario al plano de conmutación eléctrica;
- del plano de conmutación a la superficie de apoyo estructural;
- espacio para LED, componentes, conectores y curvatura del flexible de conexión;
- movimiento permitido antes del cierre eléctrico y del tope estructural;
- tolerancia consumida por el adhesivo, el portador, la PCB, la carcasa, la junta y las fijaciones;
- holgura para mantenimiento y recorrido de desmontaje.
Esta decisión no admite un umbral universal de espesor o recorrido. El plano aprobado debe especificar el volumen permitido y el conjunto previsto para producción que lo respeta.
El tacto de las teclas parte de la tarea del operario
La silicona puede aportar formas elevadas y una respuesta de fuerza propia del elastómero. Un teclado de membrana puede utilizar cúpulas táctiles, relieves, conmutación sin respuesta táctil o una combinación de estos elementos. Ninguna arquitectura ofrece automáticamente una respuesta táctil más marcada en todos los montajes.
Evalúe la acción real del operario:
- pulsación en el centro frente a pulsación en el borde;
- dedo desnudo frente al guante especificado;
- accionamiento deliberado de un mando frente a introducción repetida de datos;
- confirmación visual frente a manejo sin mirar;
- respuesta sonora permitida o no deseada;
- aislamiento entre teclas adyacentes;
- retorno tras contaminación o acondicionamiento ambiental;
- respuesta tras aplicar el par de apriete de montaje y la compresión de la carcasa.
SK-05 no fija valores de fuerza, recorrido, colapso táctil, retorno o geometría de la membrana flexible. Esos valores corresponden a la especificación del proyecto y, en el caso de la geometría de silicona, al estudio específico de fuerza y recorrido. Aquí la decisión es de arquitectura: ¿necesita el usuario una zona de teclas moldeadas o puede obtenerse la interacción requerida mediante una construcción de interruptor laminada?
Los gráficos y la gestión de variantes pueden cambiar la elección
Un teclado de membrana permite situar los gráficos impresos sobre las capas de conmutación. Así, las variantes de marca, idioma, iconos, colores y ventanas pueden gestionarse mediante originales gráficos y capas transformadas cuando el circuito y la mecánica no cambian. El cambio no es necesariamente trivial: también pueden variar las pantallas de serigrafía, la aprobación del color, el registro, los archivos de troquelado, el inventario, la validación y las referencias de pieza.
Los gráficos de silicona pueden utilizar color en el material moldeado, impresión, recubrimientos aplicados, leyendas abiertas por láser, iconos moldeados, insertos o tapas independientes. Algunas variantes pueden resolverse mediante decoración posterior; otras afectan al molde o al conjunto óptico. Un cambio de geometría no equivale a un cambio del original gráfico.

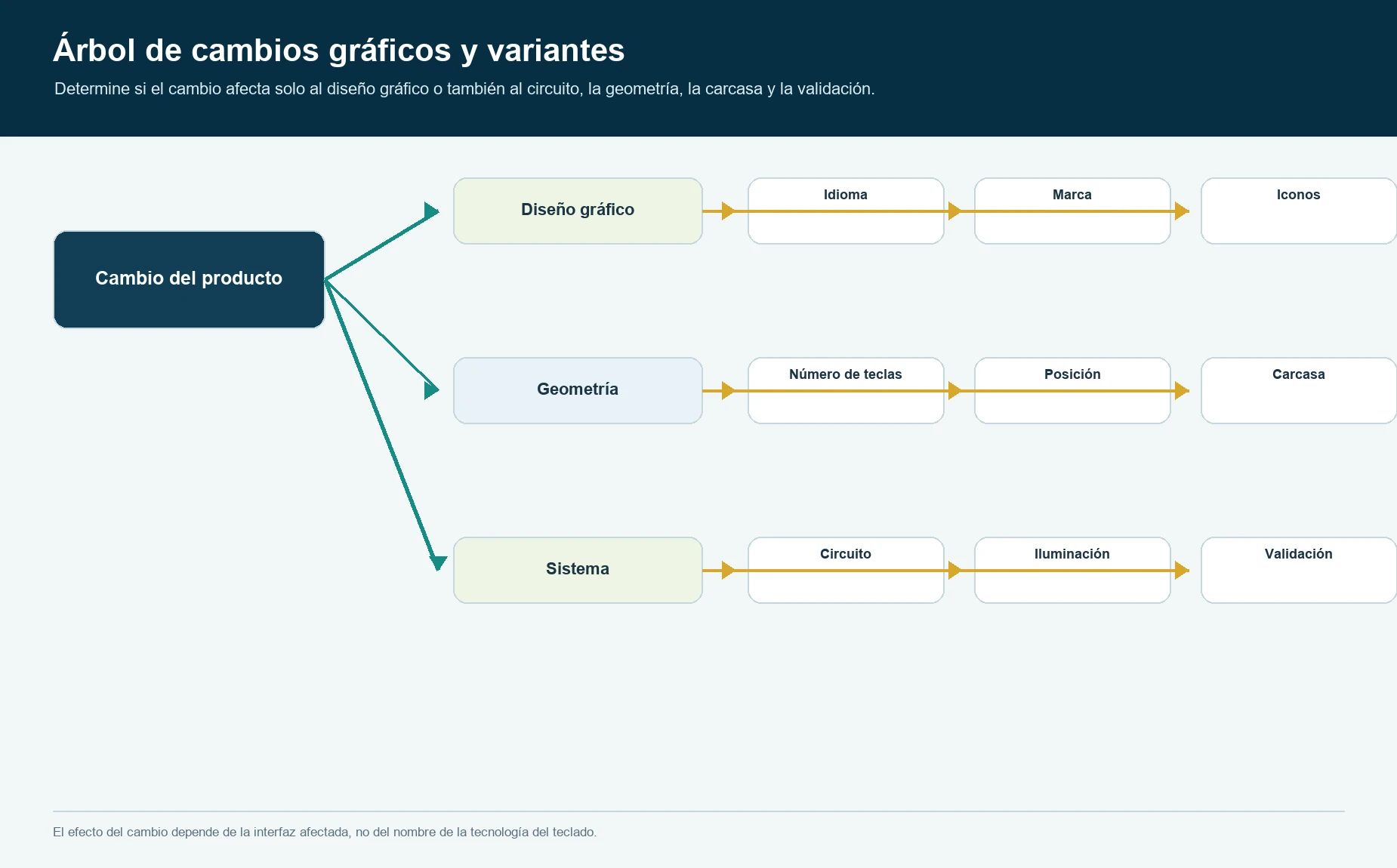

Antes de elegir, cree un árbol de variantes:
| Cambio previsto | Preguntas para ambas opciones |
|---|---|
| Idioma o marca | ¿Puede mantenerse un diseño mecánico y eléctrico de base común? |
| Posición de los iconos | ¿Se desplaza solo el gráfico o también el centro del interruptor o de la tecla? |
| Número de teclas | ¿Cambian el circuito, el utillaje, el separador, la carcasa, el conector o la asignación en el programa interno? |
| Apariencia diurna y nocturna | ¿Qué máscaras, tintas, recubrimientos, recorridos de luz y comprobaciones con alimentación cambian? |
| Diferenciación entre modelos | ¿Puede realizarse la configuración en una fase tardía sin mezclar variantes en el inventario? |
Si las variantes de modelo afectan sobre todo a la información impresa, conviene considerar seriamente la membrana. Si requieren geometrías elevadas diferenciadas o una distinción clara al tacto sin mirar, la silicona puede justificar fijar antes la geometría.

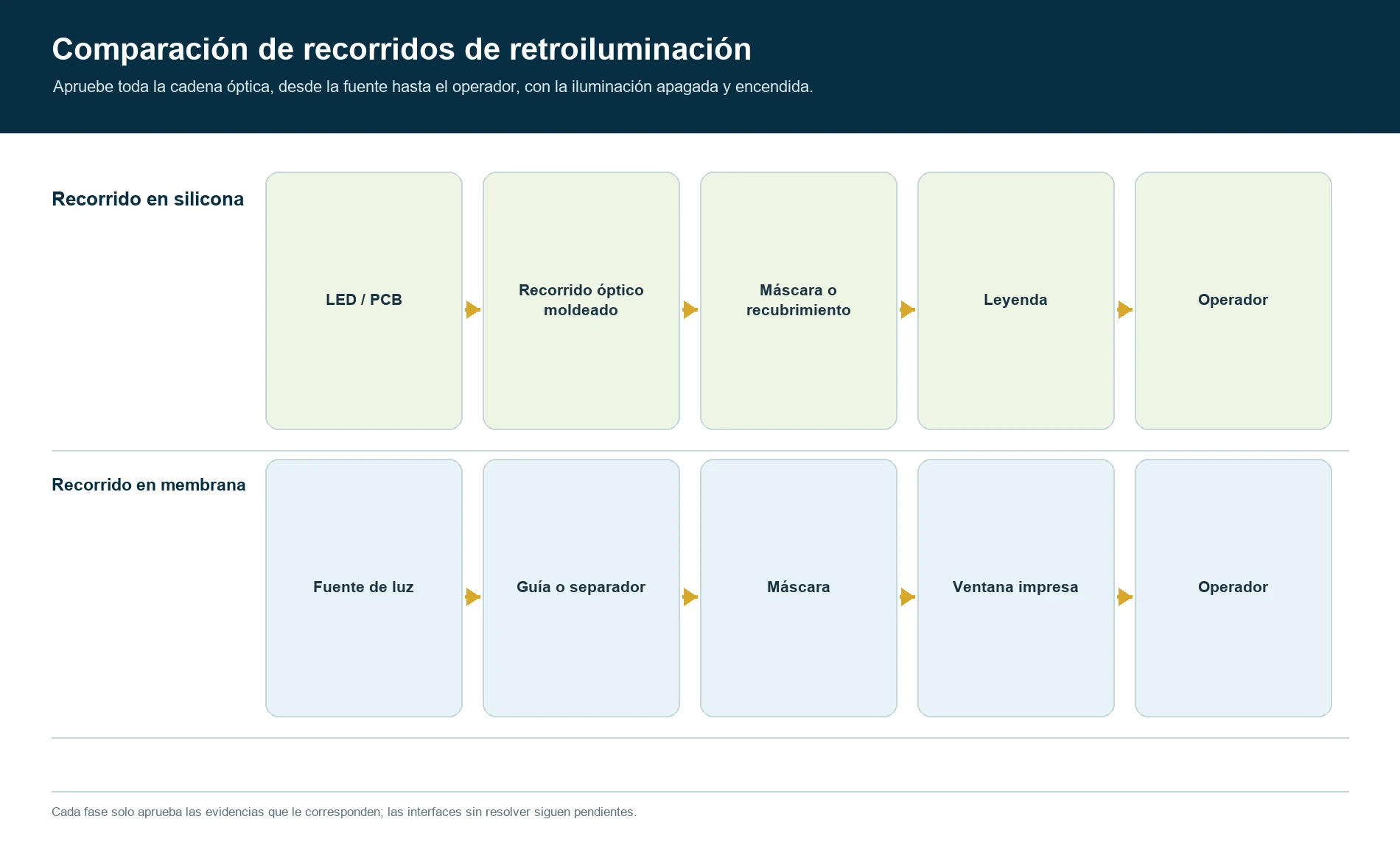

Compare la retroiluminación como una cadena óptica
Ambas arquitecturas permiten iluminar leyendas e indicadores, pero sus recorridos de luz son distintos. La opción de silicona puede utilizar zonas moldeadas translúcidas, leyendas recubiertas y abiertas, geometrías de bloqueo de luz, LED y una PCB. La opción de membrana puede emplear ventanas transparentes o impresas, máscaras, guías de luz, elementos del separador, LED u otra fuente especificada.
Compare las mismas condiciones de alimentación:
fuente y excitación -> posición -> cámara de aire o guía -> capas estructurales -> máscara y leyenda -> operario
Revise la apariencia apagada, la legibilidad con iluminación, los puntos de mayor brillo, las fugas de luz, el acoplamiento óptico entre zonas, el color, el ángulo de visión, las variaciones de montaje y la sustitución durante el mantenimiento. No puntúe la retroiluminación a partir de una muestra sin alimentar. No atribuya a JASPER una fuente de luz, un proceso, un método de medición o un resultado hasta que la oferta confirme el alcance real del proyecto.

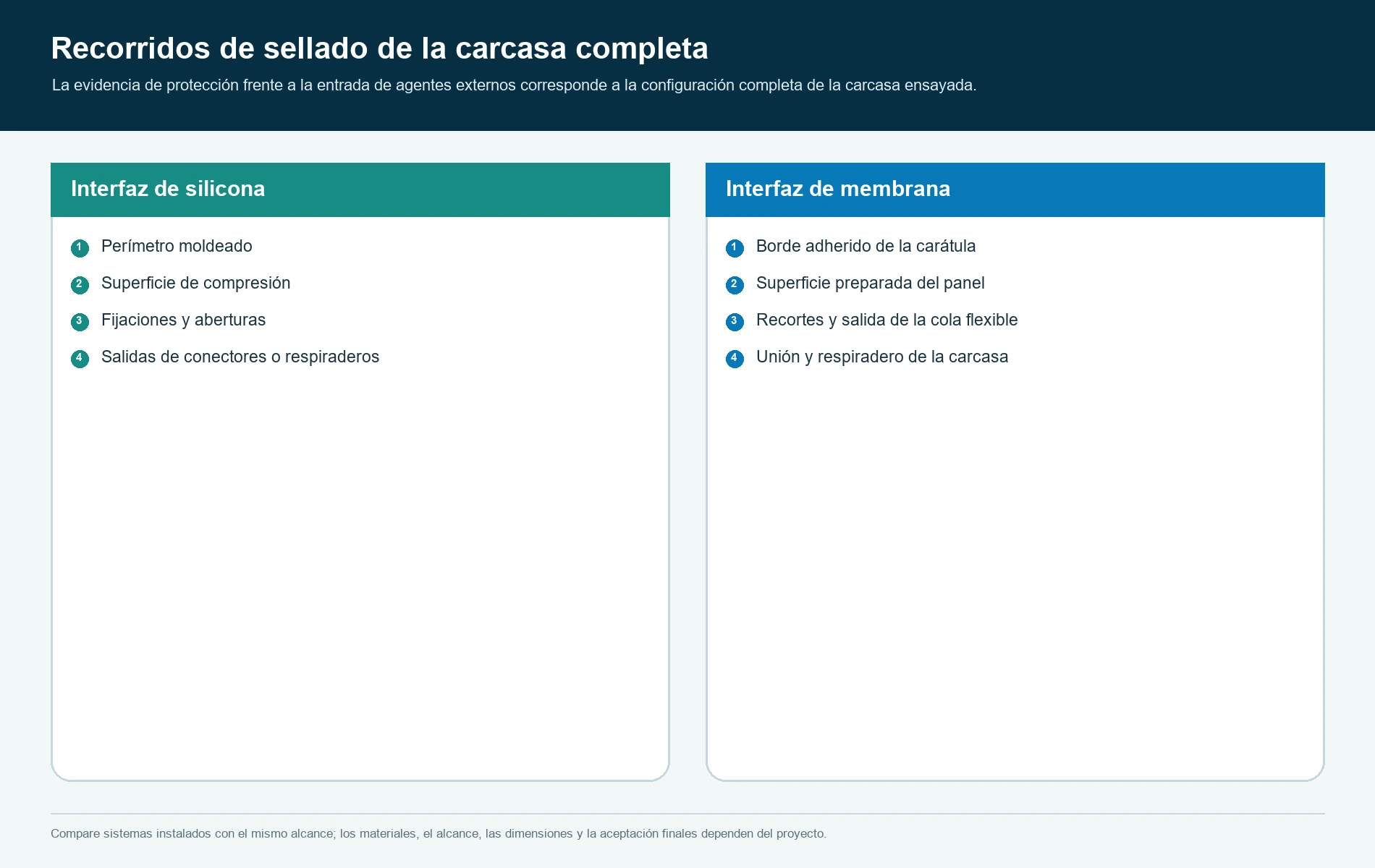

El sellado corresponde a la carcasa completa
La silicona puede aportar un labio perimetral moldeado, un elemento de compresión o una superficie elastomérica continua. Un teclado de membrana puede aportar un overlay adherido y una unión adhesiva sobre un panel controlado. Ninguno de los componentes sueltos tiene por sí mismo un grado de protección frente a la entrada de agentes externos.
IEC 60529 clasifica la protección que proporciona una carcasa.[6] Por tanto, la configuración evaluada debe incluir el teclado, el panel o bisel, las uniones de la carcasa, las fijaciones, la salida del conector o del flexible de conexión, los respiraderos, los drenajes, las aberturas de mantenimiento y el estado de montaje.
Revise el recorrido de las posibles fugas:
exterior
-> zona de teclas o borde del overlay
-> unión adhesiva perimetral o superficie de compresión
-> abertura del panel y fijaciones
-> salida del flexible / cable / conector
-> unión de carcasa, respiradero o abertura de mantenimiento
-> volumen protegido de la electrónica
La silicona no debe imponerse simplemente porque el caucho se asocie al sellado. La membrana tampoco debe imponerse porque el frontal parezca continuo. Compare el recorrido real y la configuración del conjunto que se prevé ensayar.

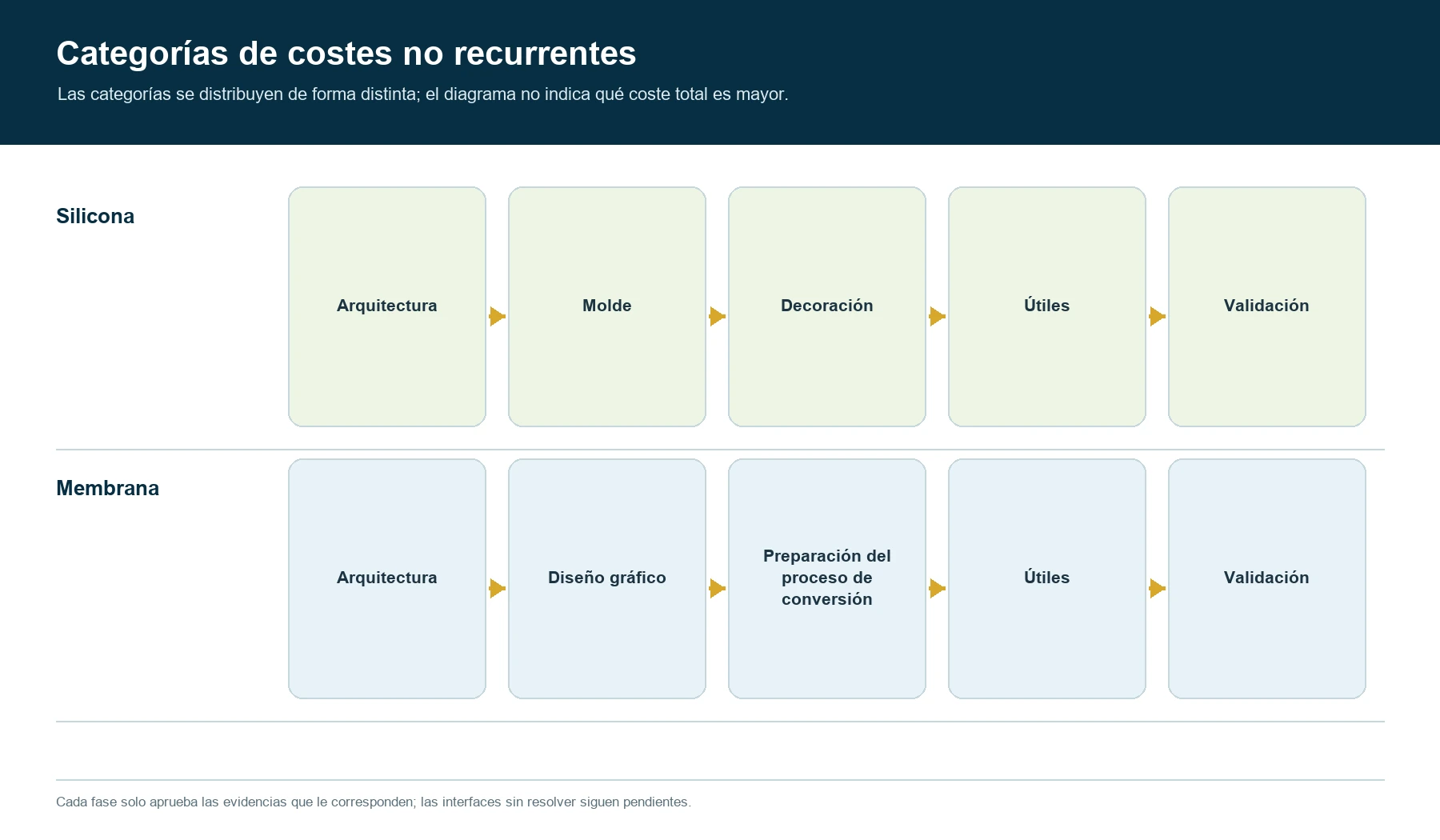

El utillaje y los costes no recurrentes tienen estructuras distintas
La silicona suele requerir un molde y puede necesitar útiles independientes, preparación de la decoración, integración de contactos y correcciones de las muestras previstas para producción. Los teclados de membrana pueden requerir preparación de originales gráficos, pantallas de serigrafía, herramientas o programas de corte, útiles de laminación, preparación de cúpulas o separadores, utillaje eléctrico y útiles de inspección. Ambas opciones pueden generar trabajos de ingeniería no recurrentes.
La pregunta adecuada no es qué tecnología carece de utillaje. Pregunte:
- qué costes se pagan antes de disponer de muestras representativas;
- qué inversiones se reutilizan entre variantes gráficas o de modelo;
- qué costes se repiten después de cambiar la asignación de teclas, el circuito, la carcasa o el material;
- qué herramientas pertenecen al cliente, al proveedor o están dedicadas al proyecto;
- qué útiles controlan la producción y cuáles solo sirven para el desarrollo;
- qué pruebas y registros cierran cada fase de aprobación;
- qué ocurre con el utillaje y los datos tras cambiar de proveedor o transferir el producto.
La aprobación detallada del utillaje de silicona corresponde a SK-03, no a esta comparación. SK-05 considera el utillaje únicamente como un aspecto del alcance de la decisión de arquitectura y suministro.
El montaje puede concentrar el riesgo u ocultarlo
Un teclado de membrana puede suministrarse como un único conjunto laminado que incorpore el frontal gráfico, el circuito de conmutación, el flexible de conexión, el adhesivo posterior y elementos táctiles opcionales. Esto puede reducir el número de piezas en la línea de montaje, pero el fabricante OEM sigue siendo responsable de preparar el panel, alinear, aplicar la unión adhesiva, guiar el flexible de conexión, acoplar el conector, aportar el soporte y asegurar el funcionamiento final, salvo que la oferta indique otra cosa.
Un teclado de silicona puede suministrarse como una pieza de teclas suelta para montar sobre la PCB del cliente o como un conjunto más amplio con circuito, LED, conector, soporte y comprobaciones funcionales. La opción de fabricación de teclados de membrana
y las páginas de productos de JASPER describen puntos de partida comerciales, pero no acreditan el alcance exacto del montaje para este proyecto.

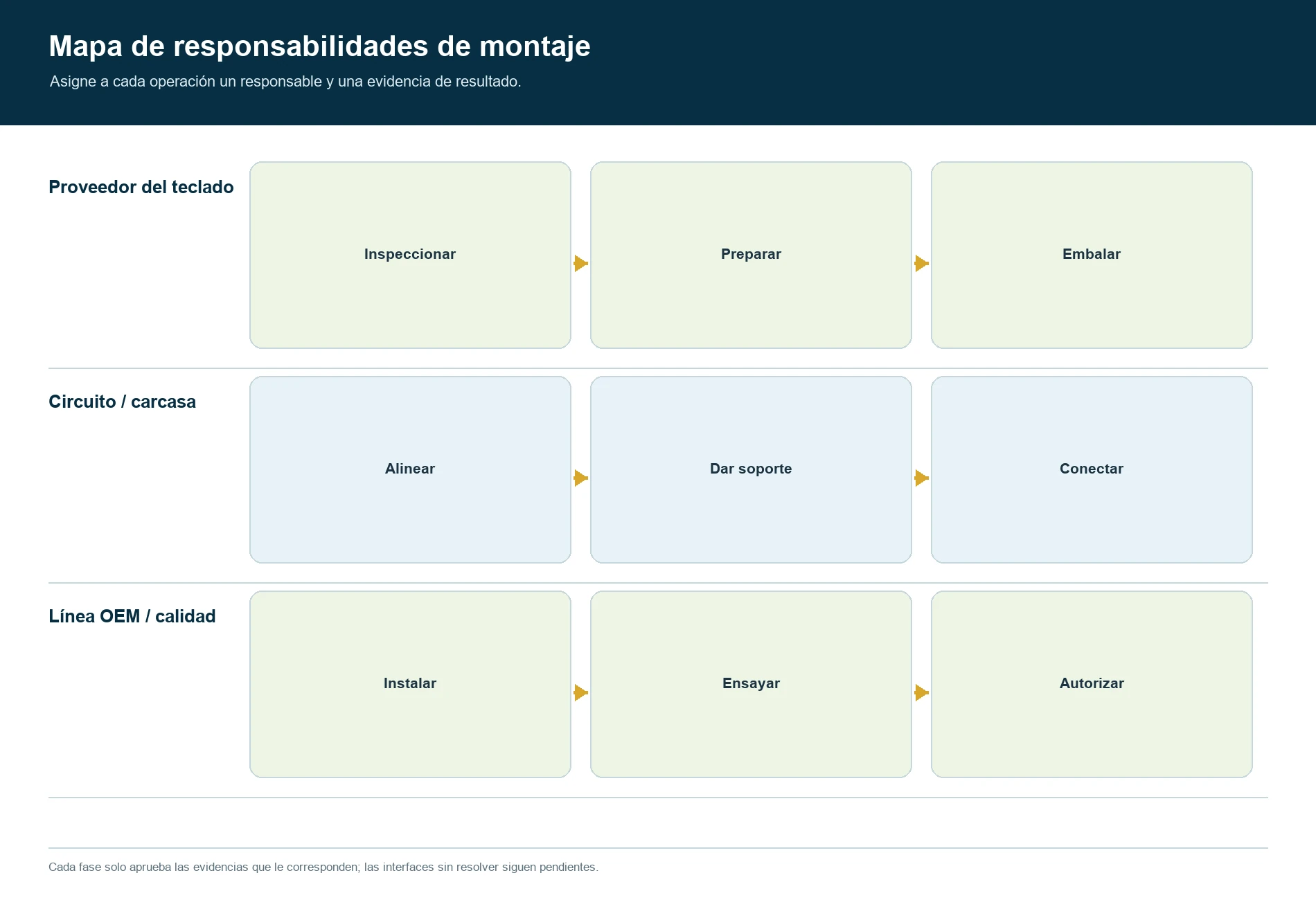

Cree una tabla de responsabilidades con un único responsable para cada operación:
- inspección de recepción;
- limpieza y preparación de superficies;
- posicionamiento a partir de referencias geométricas;
- laminación adhesiva o retención mecánica;
- colocación de PCB, cúpulas, separadores o interruptores;
- montaje de LED y elementos ópticos;
- guiado del flexible de conexión y control de deformaciones;
- secuencia de apriete de las fijaciones y compresión;
- pruebas eléctricas;
- inspección visual y con alimentación;
- verificación de la carcasa;
- embalaje y trazabilidad.
Si se supone que una operación tiene dos responsables, en realidad no tiene un responsable fiable.
Diseñe el mantenimiento y la reparación antes de aprobar la solución adhesiva
La facilidad de mantenimiento depende más de la fijación y de la división en módulos que del nombre de la tecnología.
Una pieza de teclas de silicona retenida mecánicamente puede separarse de la PCB y de la carcasa, pero esa ventaja desaparece si está adherida, sobremoldeada o atrapada tras una unión de carcasa que deba destruirse para abrirla. Un teclado de membrana puede sustituirse como interruptor adherido completo, aunque retirarlo puede dañar la superficie de montaje o exigir limpieza y relaminación controladas.
Defina:
- la unidad sustituible en campo;
- las herramientas de desmontaje permitidas y el acceso necesario;
- si las juntas o los adhesivos son de un solo uso;
- el método de limpieza y preparación de superficies;
- el acceso al conector y el riesgo de doblar el flexible de conexión;
- la calibración o prueba funcional tras la sustitución;
- el control del almacenamiento, los originales gráficos y las revisiones de los repuestos;
- el tratamiento de paneles frontales antiguos y nuevos mezclados.
Incluso en productos sin mantenimiento en campo debe definirse el alcance del retrabajo en fabricación. El riesgo de rechazo puede variar mucho entre una pieza de teclas sustituible, un conjunto laminado adherido y un módulo HMI completamente montado.
Los cambios de ingeniería afectan de forma distinta a cada arquitectura
Clasifique los cambios previstos antes de fijar el diseño:
| Tipo de cambio | Elementos afectados en silicona | Elementos afectados en membrana |
|---|---|---|
| Texto o idioma de la leyenda | decoración, originales gráficos, inspección e inventario; molde solo si la leyenda está moldeada | originales gráficos del overlay, preparación de impresión, inspección e inventario |
| Posición o forma de las teclas | molde, holgura con la carcasa, alineación del circuito, tacto e iluminación | disposición del overlay, separador, circuito, cúpula, panel y flexible de conexión |
| Asignación del circuito | interfaz entre PCB y contacto y, posiblemente, geometría de las teclas | circuito impreso, separador, flexible de conexión, conector y útil de ensayo |
| Conjunto de capas de la carcasa | precarga, soporte, holgura de las teclas y recorrido de sellado | superficie de adhesión, soporte, abertura del panel, recorrido del flexible y recorrido de sellado |
| Fuente de luz | recorrido óptico moldeado, máscaras, leyendas, PCB y carcasa | ventanas, máscaras, guía, circuito y carcasa |
| Material del proveedor | fuerza, dimensiones, apariencia, adhesión, óptica y comportamiento ambiental | impresión, resistencia, adhesión, dimensiones, gráficos y comportamiento ambiental |
La tabla no predice costes. Identifica qué uniones e interacciones controladas deben revisarse y volver a cualificarse. Un cambio «pequeño» solo lo es cuando se conocen todos los elementos de interacción a los que afecta.

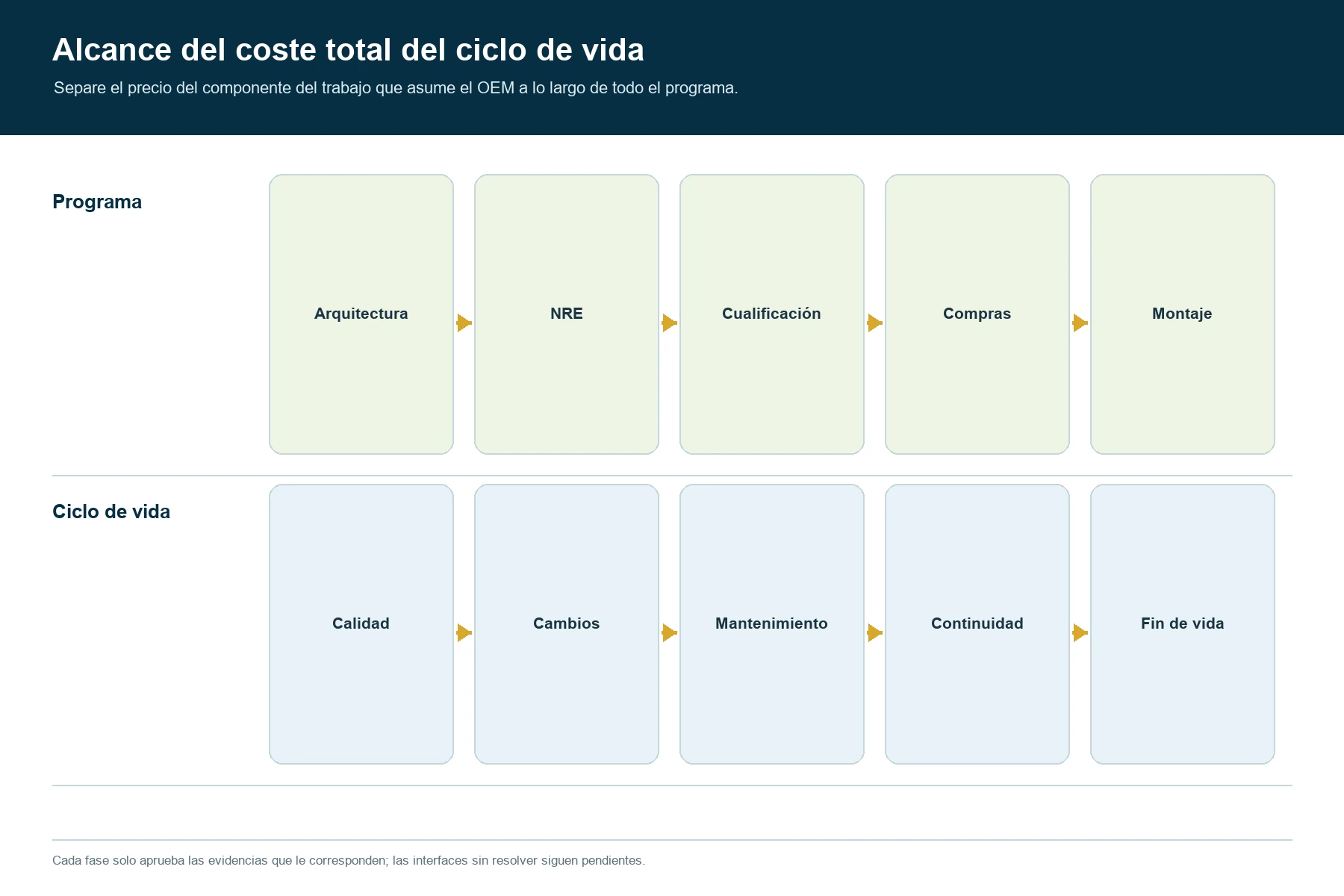

Defina el alcance del coste total
Compare el coste total por fase del ciclo de vida, utilizando ofertas y costes de mano de obra interna específicos del proyecto, en lugar de promedios genéricos del sector.
| Fase del ciclo de vida | Incluir para silicona | Incluir para membrana |
|---|---|---|
| Arquitectura | ingeniería de la pieza de teclas, circuito, soporte, carcasa, iluminación y sellado | ingeniería del overlay, separador, circuito, soporte, iluminación, unión adhesiva y flexible de conexión |
| Trabajos no recurrentes | molde y revisiones, útiles, preparación de decoración y fabricación de muestras | originales gráficos, pantallas de serigrafía, preparación de corte y laminación, útiles y fabricación de muestras |
| Cualificación | pruebas mecánicas, eléctricas, visuales y ambientales de la pieza suelta y del conjunto instalado | pruebas mecánicas, eléctricas, visuales y ambientales del laminado y del conjunto instalado |
| Compras | precio de la pieza o módulo, placa acoplada, soporte, decoración y embalaje | precio del laminado o módulo, panel de soporte, conector y embalaje |
| Montaje | alineación, retención o adhesión, PCB e iluminación, fijaciones y pruebas | preparación de superficies, laminación, guiado del flexible de conexión, conector y pruebas |
| Calidad | comprobaciones de recepción, de curvas, funcionales y visuales según lo especificado, y trazabilidad | comprobaciones de recepción, del circuito, funcionales, visuales y de adhesión según lo especificado, y trazabilidad |
| Cambios | revisiones de utillaje o decoración, piezas de teclas y piezas acopladas obsoletas | revisiones de originales gráficos, circuitos y utillaje; overlays y laminados obsoletos |
| Mantenimiento | unidad de sustitución, desmontaje, nuevo sellado, pruebas e inventario de repuestos | retirada, recuperación de superficies, relaminación, pruebas e inventario de repuestos |
| Continuidad del suministro | transferencia de utillaje, aprobación de materiales, proceso alternativo y registros | transferencia de originales gráficos y datos, aprobación de materiales, transformador alternativo y registros |
| Fin de vida | última compra, conservación de utillaje y datos, compatibilidad de repuestos | última compra, conservación de originales gráficos y datos, compatibilidad de repuestos |
Este modelo evita que el equipo de compras compare dos precios unitarios ignorando las diferencias en el trabajo que debe realizar el fabricante OEM. También permite detectar cuándo un componente más caro elimina una carga mayor de montaje o mantenimiento.
La cantidad influye en el reparto de costes y en el riesgo de cambios
La cantidad influye en cómo se reparten los trabajos no recurrentes, qué grado de automatización merece considerarse, cuántas variantes siguen siendo rentables, qué inventario queda expuesto a revisiones y cuánto pesa la repetibilidad de producción. No existe un umbral universal de cantidad a partir del cual una arquitectura sea superior.
Utilice distintos escenarios:
- fabricaciones de desarrollo e ingeniería;
- demanda de lanzamiento;
- demanda estable prevista;
- demanda superior e inferior a la prevista;
- distribución entre variantes;
- demanda de repuestos de mantenimiento;
- probabilidad de rediseño o cambio normativo;
- probabilidad de transferencia a otro proveedor;
- estrategia de vida del producto y última compra.
Después compare el coste total y el calendario de desembolsos de cada escenario. Una geometría estable y duradera puede amortizar el utillaje específico de silicona de forma distinta a un producto con cambios frecuentes del panel frontal. Un diseño de membrana con una inversión inicial reducida también puede acumular costes repetidos de originales gráficos, preparación, validación e inventario obsoleto cuando se multiplican las variantes.
Elija por el uso real de la aplicación, no por la etiqueta del sector
La aplicación de control industrial es un contexto pertinente porque los guantes del operario, la contaminación, la limpieza, la visibilidad, la estructura de la carcasa y el acceso para mantenimiento pueden influir en la interfaz. La página no demuestra que todos los productos industriales deban utilizar uno u otro tipo de teclado.
Suele merecer la pena evaluar la silicona para:
- mandos elevados que se localizan al tacto;
- teclas con formas diferenciadas o protecciones;
- productos cuyo diseño industrial utiliza una zona de teclas moldeadas;
- montajes en los que una pieza elastomérica retenida mecánicamente contribuye al concepto de carcasa;
- interfaces en las que una PCB independiente ya incorpora interruptores, LED y lógica.
Suele merecer la pena evaluar la membrana para:
- superficies de control finas y planas;
- leyendas impresas densas o múltiples variantes del panel frontal;
- circuitos impresos integrados y un flexible de conexión;
- interfaces adheridas con un frontal continuo que pueda limpiarse con un paño;
- productos en los que los relieves de poca altura o las cúpulas proporcionen una respuesta suficiente.
Los sistemas híbridos también son válidos. Un actuador de silicona puede accionar un interruptor independiente. Un conjunto de membrana puede situarse detrás de un bisel o de una tecla moldeada. Una arquitectura mixta puede ser la mejor respuesta si se controlan expresamente sus uniones e interacciones adicionales.
Siga el árbol de decisión de prototipos
INICIO
|
+-- ¿Es imprescindible un frontal fino, plano e impreso?
| |
| +-- SÍ -> prototipe primero el conjunto de membrana
| |
| +-- NO
|
+-- ¿Son esenciales las formas elevadas, la localización sin mirar, las protecciones o la geometría moldeada?
| |
| +-- SÍ -> prototipe primero el conjunto de silicona
| |
| +-- NO
|
+-- ¿Cambiarán los gráficos o el idioma después de fijar la mecánica?
| |
| +-- A MENUDO -> mantenga abiertas las opciones de membrana y de gráficos compartidos
| |
| +-- RARA VEZ
|
+-- ¿Omite alguna oferta el circuito, soporte, iluminación, montaje o pruebas?
| |
| +-- SÍ -> iguale el alcance del suministro antes de puntuar
| |
| +-- NO
|
+-- Construya dos prototipos instalados centrados en los riesgos
|
+-- compare tarea del operario, volumen, óptica, recorrido de sellado,
montaje, validación, cambios, mantenimiento y coste total
El árbol de decisión indica al equipo qué prototipo debe construir primero. No sustituye a la comparación final de los conjuntos instalados.
La página de capacidad de prototipado de JASPER organiza el trabajo de prototipado en torno al ajuste, la función, la apariencia, el tacto, la iluminación y el montaje. El utillaje concreto de silicona, la transformación de la membrana, los equipos de ensayo, las fases de muestras y los entregables de SK-05 siguen requiriendo confirmación en la oferta.
Construya prototipos que respondan a preguntas distintas
Obtenga pruebas por etapas en lugar de pretender aprobarlo todo con una única muestra.
Maqueta para comprobar el espacio y las interfaces
Confirme el volumen frontal, la zona de teclas, el alcance del operario, la abertura del panel, el recorrido de la PCB o del flexible de conexión, el acceso al conector, el soporte, el volumen para iluminación y el acceso para mantenimiento. En esta fase pueden utilizarse materiales distintos de los de producción, por lo que no permite aprobar el tacto, la unión adhesiva, el circuito, la decoración, el comportamiento ambiental ni la vida útil finales.
Muestra de arquitectura
Para la silicona, utilice una geometría moldeada representativa y la interfaz de circuito o interruptor prevista. Para la membrana, utilice un overlay, separador, circuito, cúpula si corresponde, flexible de conexión y soporte representativos. Compare las mismas tareas del operario con el mismo concepto de carcasa.
Muestra instalada representativa de producción
Añada los materiales, decoración, iluminación, conector, soporte, montaje, fijaciones, adhesivo o compresión y carcasa previstos. Registre la identificación de la revisión y la configuración de ensayo.
Conjunto para validación
Aplique las comprobaciones dimensionales, funcionales, eléctricas, visuales, ambientales, de limpieza, de ciclos, de sellado, de embalaje y de mantenimiento del proyecto. ASTM F1578-24 proporciona un marco para ensayar los ciclos de cierre de contacto de un interruptor de membrana, incluida la pulsación y liberación repetidas hasta alcanzar un requisito de ciclos predeterminado.[5] No fija el número de ciclos del producto, la carga, la probeta, la condición eléctrica ni los criterios de aceptación.
Compare las responsabilidades ante fallos antes de elegir proveedor
Pregunte qué parte diagnostica y corrige cada síntoma del sistema:
| Síntoma | Alcance de la investigación en silicona | Alcance de la investigación en membrana |
|---|---|---|
| pulsación no registrada | alineación entre tecla y contacto, superficie de contacto del circuito o interruptor, soporte, precarga y contaminación | abertura del separador, cúpula o contacto, circuito impreso, soporte y contaminación |
| respuesta desigual | geometría moldeada, material o proceso, compresión de la carcasa y soporte | variación de la cúpula o del separador, soporte del laminado, planitud del panel y unión adhesiva |
| discrepancia visual | color del material moldeado, decoración, leyenda, recubrimiento y recorrido de luz | impresión del overlay, registro, ventana, relieve y recorrido de luz |
| fuga de luz | paredes moldeadas, máscaras, recubrimiento, posición de los LED y carcasa | máscaras del overlay, separador o guía de luz, posición de los LED y panel |
| fallo de sellado | perímetro moldeado, superficie de compresión, fijaciones, salidas y carcasa | borde de adhesión del overlay, preparación del panel, aberturas, salidas y carcasa |
| daños de montaje | manipulación de la pieza de teclas, alineación entre PCB y contacto, y compresión | retirada del protector, contacto del adhesivo, guiado del flexible de conexión y laminación |
| problema de sustitución en campo | retención, conector, nuevo sellado y acceso al módulo | retirada del adhesivo, recuperación de superficies, acceso al flexible de conexión y relaminación |
La selección del proveedor debe incluir el acceso a pruebas y registros, el historial de revisiones y la responsabilidad sobre las acciones correctivas, en lugar de limitarse a confirmar que la pieza puede fabricarse.

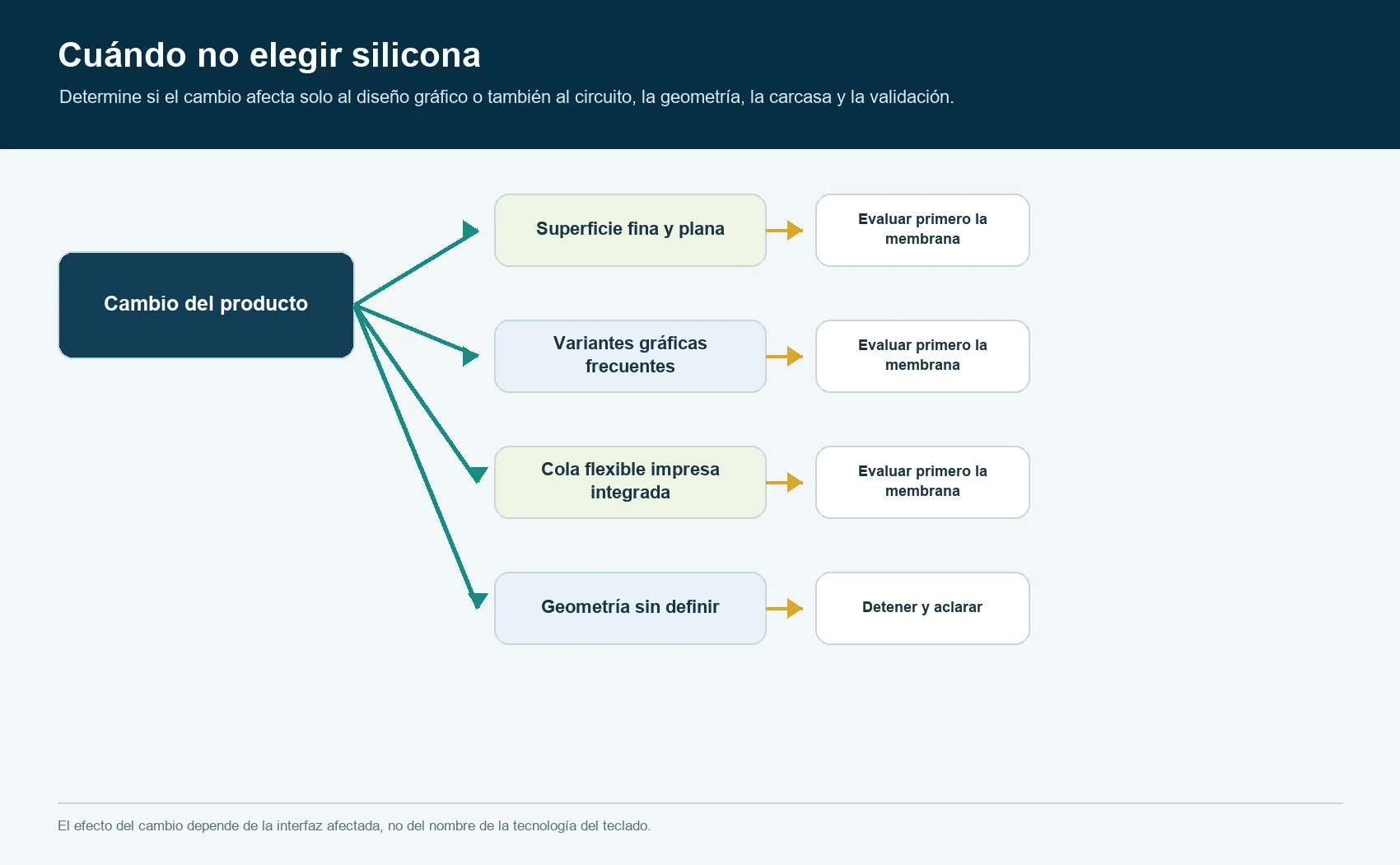

No elija silicona en estas condiciones
La silicona no es la opción predeterminada adecuada cuando:
- el producto requiere un frontal de control muy fino, plano y con impresión continua, y las teclas elevadas no aportan valor al operario;
- se prevén cambios tardíos de idioma, marca o gráficos de modelo y puede mantenerse una zona de teclas común desde el punto de vista mecánico;
- el circuito de conmutación y el flexible de conexión deseados deben integrarse en el mismo conjunto laminado transformado;
- se prefiere un overlay adherido y limpiable con un paño como superficie de mantenimiento y limpieza;
- la profundidad moldeada entra en conflicto con el volumen disponible para la carcasa, la pantalla, la batería, la PCB o los componentes;
- el proyecto no puede estabilizar la geometría antes de comprometer la inversión en el molde;
- una arquitectura de membrana probada ya satisface los requisitos del operario, entorno, validación, suministro y mantenimiento;
- el fabricante OEM no puede controlar la PCB independiente, el soporte, la alineación y las interacciones de montaje que generaría una pieza de teclas suelta.
Elegir membrana en estos casos no supone reducir la calidad. Supone adaptar mejor la arquitectura al alcance del sistema.
Detenga la decisión cuando las pruebas no sean comparables
No apruebe ninguna de las opciones cuando:
- una muestra esté suelta y la otra instalada;
- las ofertas incluyan distintos alcances de circuito, conector, iluminación, montaje o pruebas;
- el soporte de la carcasa y el recorrido de sellado no estén definidos;
- no se hayan contabilizado las variantes gráficas y de idioma;
- falten la titularidad del utillaje y los cargos por revisiones;
- las muestras de prototipo utilicen supuestos distintos de operario o entorno;
- el coste del ciclo de vida excluya montaje OEM, rechazos, mantenimiento o cambios;
- se atribuya al teclado suelto un grado IP previsto;
- sigan cambiando la PCB, el panel, la carcasa o el recorrido final del flexible de conexión;
- se den por supuestos el material, el proceso, la inspección o la notificación de cambios en lugar de documentarlos.
Una decisión de arquitectura tomada con requisitos desiguales es solo una preferencia registrada como si estuviera respaldada por pruebas.
Documentación OEM para obtener ofertas comparables
Envíe un mismo paquete documental controlado para evaluar ambas arquitecturas.
Tareas del operario y funciones de las teclas
- aplicación y ubicación del producto;
- operario, guantes, postura, dirección de observación y necesidades de accesibilidad;
- funciones de las teclas, frecuencia de uso, medidas contra el accionamiento accidental y respuesta preferida;
- exposiciones a limpieza, contaminación, líquidos, polvo, UV, temperatura, almacenamiento y solicitaciones mecánicas.
Mecánica y carcasa
- planos 2D y modelos 3D;
- volumen frontal, abertura del panel, PCB, soporte, carcasa, fijaciones y zonas de exclusión;
- centros de teclas o interruptores, áreas activas, sistema de referencias geométricas, tolerancias y acceso para mantenimiento;
- montaje, superficie de adhesión, retención, compresión, drenaje, respiradero y recorrido de sellado.
Electricidad y óptica
- asignación de teclas, circuito, conector, recorrido del flexible de conexión, puesta a tierra, apantallamiento e interfaz de ensayo;
- arquitectura de contactos y soporte previsto;
- LED u otra fuente de luz, excitación, posición, guía, máscara, ventana y estados de aceptación con alimentación.
Gráficos y variantes
- originales gráficos vectoriales, idiomas, iconos, colores, texturas, ventanas, relieves y método de realización de las leyendas;
- matriz de variantes, calendario previsto de cambios, piezas compartidas y estrategia de inventario.
Aspectos comerciales y validación
- fases y cantidades de prototipos;
- escenarios de demanda de lanzamiento, anual, por variante, de mantenimiento y de fin de vida;
- registros necesarios, trazabilidad de muestras, inspección, validación, embalaje y notificación de cambios;
- piezas aportadas por el cliente y alcance solicitado de suministro, montaje y pruebas.
Preguntas frecuentes
¿Un teclado de silicona siempre es más grueso que uno de membrana?
La zona de teclas moldeadas suele ocupar un volumen distinto del de un laminado plano, pero la comparación útil es la del conjunto completo instalado. Incluya el soporte, la PCB o el circuito impreso, la iluminación, los portadores, el adhesivo, el bisel, la carcasa, el conector y la holgura para mantenimiento. No compare los espesores de piezas sueltas.
¿Qué teclado ofrece una mejor respuesta táctil?
Ninguna tecnología es superior sin una tarea del operario definida y una muestra instalada. La silicona obtiene su respuesta de la geometría del elastómero moldeado y de su interfaz de contacto o actuador. Los teclados de membrana pueden utilizar cúpulas táctiles, relieves, conmutación sin respuesta táctil y soporte del panel. Compare conjuntos representativos de producción.
¿Un teclado de membrana es más barato porque no necesita molde?
Esa conclusión omite los originales gráficos, las pantallas de serigrafía, la preparación del corte o de la transformación, la laminación, los útiles, el utillaje del circuito, la fabricación de prototipos, la inspección, la validación y las revisiones posteriores. Las arquitecturas de silicona y de membrana tienen estructuras distintas de costes no recurrentes. Compare el modelo completo por fases del ciclo de vida con ofertas reales.
¿Qué arquitectura es más fácil de sellar?
El sellado depende de la carcasa completa. La silicona puede aportar un perímetro comprimido; la membrana, un overlay adherido. Los bordes, las aberturas del panel, las fijaciones, las salidas del flexible de conexión o del conector, los respiraderos, las uniones, las aberturas de mantenimiento, el montaje y la configuración de ensayo determinan el resultado.
¿Qué opción conviene más si los gráficos cambian con frecuencia?
Un overlay de membrana suele mantener la información impresa en una capa gráfica separable, lo que puede facilitar los cambios de idioma o marca cuando no cambian la mecánica ni el circuito. Cada revisión sigue requiriendo archivos controlados, preparación, inspección, validación y gestión del inventario y de las referencias de pieza.
¿Puede un teclado de silicona utilizar un circuito de membrana?
Sí, una tecla de silicona moldeada puede accionar una arquitectura adecuada de PCB, FPC, circuito PET, cúpula o interruptor discreto. El contacto, el soporte, la alineación, el recorrido, el cierre eléctrico y el alcance del montaje deben diseñarse conjuntamente.
¿Debe la cantidad de prototipos determinar la arquitectura?
No. La estrategia de prototipado afecta al calendario de desembolsos y a las pruebas disponibles, pero la opción de producción también debe satisfacer los requisitos del operario, volumen, gráficos, circuito, iluminación, sellado, montaje, cambios, mantenimiento, validación, cantidades y suministro.
¿Cuál es la información mínima para una comparación útil?
Proporcione los archivos de la carcasa y del circuito, la tarea del operario, los gráficos y variantes, la iluminación, el entorno, el montaje y recorrido de sellado, el conector, el plan de validación, los escenarios de cantidades, la estrategia de mantenimiento y un alcance común de suministro solicitado.
Fuentes
- WACKER, Caucho de silicona sólido y líquido: directrices sobre materiales y procesado
- Mylar Specialty Films, ficha técnica de Melinex ST504
- Henkel, tinta conductora LOCTITE EDAG 423SS E&C
- 3M, ficha técnica del separador blanco 7966MWS para interruptores de membrana
- ASTM International, ASTM F1578-24: ensayo cíclico del cierre de contacto de un interruptor de membrana
- IEC, IEC 60529: grados de protección proporcionados por las envolventes
Las fuentes de materiales y normas respaldan las relaciones entre arquitecturas y los límites de ensayo descritos. No establecen para JASPER ningún material, proceso, equipo, resultado de ensayo, vida útil, fuerza, recorrido, espesor, volumen, coste, plazo de entrega o grado de protección de la carcasa. Los valores del proyecto requieren un plano aprobado, una oferta, un estado de muestra, un método y un plan de aceptación.
Solicite una revisión de la arquitectura del teclado
Utilice el formulario de solicitud de oferta de JASPER para enviar la documentación común de requisitos, los alcances de suministro solicitados para ambas opciones, los escenarios de cantidades y variantes y las decisiones aún pendientes. Solicite que la respuesta separe, para silicona y membrana, el alcance de la pieza suelta, el del conjunto montado, las partidas no recurrentes, las pruebas de prototipos, la aceptación de producción, el control de cambios y las exclusiones.
Listo para iniciar su proyecto?
Cuentenos sus requisitos para interruptores de membrana, teclados u overlays graficos. Nuestro equipo de ingenieria revisara sus especificaciones y preparara una cotizacion detallada.
