Lisos · sellados · silenciosos · de bajo perfil

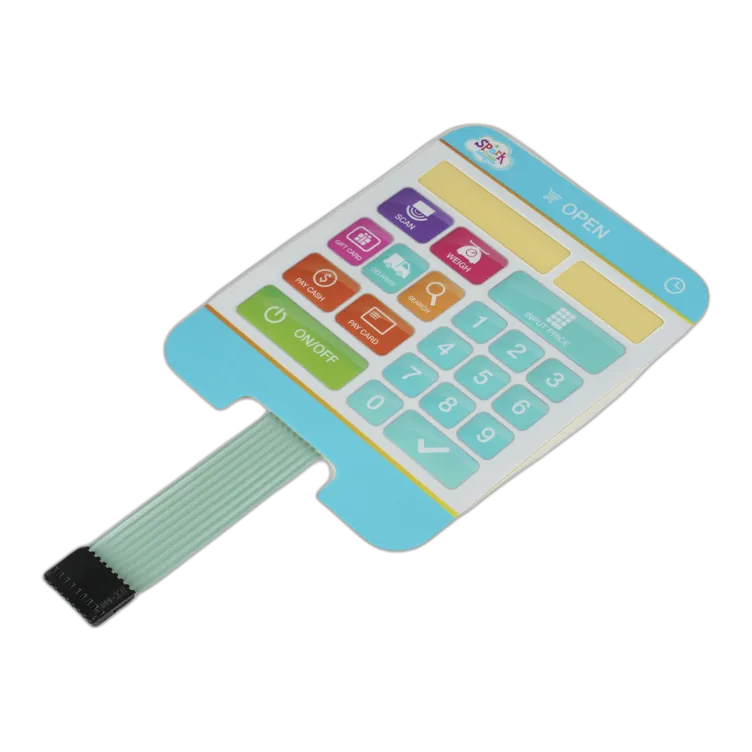

Interruptores de membrana no tactiles — Paneles de control lisos y sellados para equipos OEM
Teclados de membrana delgados y fáciles de limpiar para equipos OEM en los que la ausencia de clic es una decisión de diseño.
JASPER fabrica interruptores de membrana no táctiles para paneles sellados sometidos a lavado, interfaces estériles, salas silenciosas, HMI integradas de bajo perfil y equipos de uso público con un elevado número de ciclos.
OEMs que integran nuestros interruptores en sus equipos
Por que los compradores eligen sin clic
No tactil no es la opcion de reserva cuando un domo no cabe.
Muchas páginas presentan los interruptores de membrana no táctiles como la opción que se elige cuando no cabe un domo táctil. Nosotros no lo vemos así. Desde 2006, en nuestro trabajo con paneles de control OEM, determinados compradores nos solicitan expresamente una solución sin clic: equipos para uso alimentario que se lavan con manguera en cada turno, monitores estériles de cabecera, paneles de instrumentos integrados en biseles delgados y quioscos sometidos a millones de pulsaciones.
Para esos proyectos, una cara lisa y sellada es la primera elección deliberada, no un compromiso en la respuesta. El reto de diseño es hacer evidentes las zonas de tecla sin un domo táctil bajo el dedo. Cuando un proyecto necesita realmente un clic físico, los interruptores de membrana táctiles que también fabricamos presentan diferencias en la actuación, la vida útil y el espesor del panel.
Respuesta rapida
¿Qué es un interruptor de membrana no táctil?
Un interruptor de membrana no táctil es un interruptor plano sin domo metálico ni capa de acción rápida. Al presionar el panel gráfico, se cierra el circuito impreso a través de un separador; la confirmación procede de un cambio de estado de los LED, un zumbador, una indicación en pantalla o el firmware del equipo. Los OEM eligen esta estructura por sus superficies lisas y selladas, su funcionamiento silencioso, su estructura de bajo perfil de 0.5–0.9 mm y sus 5–10 millones de actuaciones típicas.
Superficie lisa y sellada
Una superficie plana elimina los bordes de los domos, el ruido del clic y el espesor innecesario de la estructura de capas.
Un interruptor de membrana no táctil es la variante más sencilla de la familia de interruptores de membrana. No tiene domo metálico, domo de poliéster en relieve ni una capa independiente de acción rápida. Al presionar el panel gráfico, los circuitos superior e inferior impresos con plata entran en contacto a través de un separador troquelado; al soltarlo, la rigidez natural de la capa superior de poliéster abre el contacto.
Una cara plana no tiene bordes en relieve en los que puedan quedar atrapados agua, jarabe de azúcar, detergente o residuos de limpieza. Unido por todo el perímetro con 3M 467MP o un adhesivo de transferencia equivalente, un panel no táctil correctamente montado puede especificarse hasta IP65, IP67 o IP69K según IEC 60529, en función del diseño de la carcasa.
| Propiedad | Valores típicos no táctiles | Comparación con la opción táctil |
|---|---|---|
| Espesor total de la estructura de capas | 0.5–0.9 mm | 1.2–2.0 mm |
| Fuerza de actuación | 55–285 gf; 10–50 gf en la variante capacitiva | 180–450 gf |
| Recorrido de la tecla | 0.13–0.50 mm | 0.6–1.5 mm |
| Vida útil en condiciones de uso similares | 5–10 millones de actuaciones | Aproximadamente 1–3 millones de actuaciones |
| Potencial de sellado | IP65 / IP67 / IP69K | IP65 / IP67 típicos |
Las cifras de fuerza, recorrido y vida útil toman como referencia los datos públicos de Butler Technologies; la escala de sellado sigue IEC 60529.
Notas de diseno
En un panel liso, el panel gráfico debe cumplir la función que normalmente desempeña un domo.
La contrapartida de una superficie plana y silenciosa es que el panel no proporciona al operario una señal táctil que indique dónde termina una tecla y empieza la siguiente. Una mala distribución del panel gráfico en una interfaz no táctil provoca entradas no registradas y pulsaciones accidentales, por muy bueno que sea el diseño del interruptor de membrana subyacente.
Tratamos los bordes impresos, los bloques de color, la separación de iconos ocultos, la confirmación mediante firmware y el contraste con la luz ambiental como decisiones funcionales de diseño, no como decoración.
Cuatro reglas de distribución
Cómo hacemos que los controles sean evidentes en un panel de membrana liso
Sin clic, la confirmación debe trasladarse a la vista, el oído, la pantalla o el ciclo del firmware. Estas cuatro reglas hacen que un teclado de membrana liso resulte utilizable en condiciones reales.
Límites de tecla visibles
Cada zona activa tiene un borde impreso, un relleno de color o una zona de contraste alineados con el área de la tecla dentro de ±0.3 mm.
Separación de iconos ocultos
Los iconos inactivos y los gráficos de estado permanecen ocultos hasta que se enciende un LED de retroiluminación, lo que reduce las pulsaciones erróneas en superficies planas.
Confirmación de la pulsación
El cambio del LED, el pulso del zumbador o la confirmación en pantalla deben producirse en 50–100 ms; el cierre de la capa de conmutación se realiza en bastante menos de 5 ms.
Contraste según el entorno
La iluminación de cocinas, las salas de resonancia magnética, los equipos de exterior y las salas de control requieren distintos colores de panel gráfico y ángulos de visión. Revisamos la luz ambiental y el ángulo de visión del operario en cada proyecto de teclados de membrana con teclas no táctiles.
Dónde encajan mejor los paneles no táctiles
Lavado en el sector de alimentos y bebidas
Los paneles gráficos lisos evitan los bordes de tecla elevados que retienen líquidos, detergentes o residuos de azúcar durante la limpieza diaria.
Equipos médicos y de sala limpia
Las superficies selladas de PET o PC permiten rutinas repetidas de limpieza con paño en entornos donde importan las fibras sueltas y la contaminación de los bordes.
Controles de uso público y de muchos ciclos
Los quioscos, las máquinas expendedoras, los sistemas de venta de billetes y de aparcamiento se benefician de una larga vida de actuación sin fatiga de domos metálicos.
Preparación de la solicitud de cotización
Envíe los detalles de la distribución que determinan si una solución sin clic es adecuada.
Envíe el plano, boceto o muestra de su panel. Revisamos los materiales, la estructura de capas, el objetivo de sellado, los límites de las teclas activas, el canal de confirmación y el plazo de entrega antes de fabricar el utillaje.
- Dimensiones del panel y profundidad disponible en la carcasa
- Distribución de teclas, zonas activas y estilo de los límites impresos
- Grado de sellado objetivo: IP65, IP67 o IP69K
- Método de confirmación: LED, zumbador, pantalla o estado del firmware
- Productos de limpieza: IPA, amonio cuaternario, ácido peracético o detergente
- Número de ciclos previsto y entorno de funcionamiento
Base de fabricación
JASPER acompaña la fabricación de interruptores de membrana OEM desde la revisión del diseño hasta la producción en Dongguan.
Las opciones de materiales conformes con RoHS y REACH y con clasificación UL están disponibles previa solicitud, incluidos paneles gráficos de PC/PET UL94 V-0 cuando el proyecto los requiera. Los intervalos típicos de los materiales PET/PC para paneles gráficos pueden abarcar de −40 °C a +85 °C, según la película, el adhesivo y la estructura del circuito confirmados, con control de procesos certificado según ISO en una fábrica de 5,000 m² y un área de producción en sala limpia de 2,500 m².
Solicitar cotizacionPreguntas sobre interruptores de membrana no táctiles
¿Cuándo conviene un interruptor de membrana no táctil en lugar de uno táctil?
Elija una opción no táctil cuando la cara frontal deba permanecer sellada y soportar lavados diarios, cuando sea importante el silencio, cuando la carcasa no admita una estructura táctil de 1.5–2.0 mm o cuando el teclado vaya a superar los cinco millones de actuaciones durante su vida útil. Si un proyecto combina distintas necesidades, como un analizador delgado y sellado que aun así requiere confirmación para el operario, una distribución híbrida puede combinar teclas táctiles y no táctiles.
¿Cómo proporciona confirmación al usuario un interruptor de membrana no táctil?
La confirmación deja de percibirse con el dedo y pasa a la vista y al oído. Los canales habituales incluyen un LED individual por tecla, un LED de estado, un gráfico retroiluminado que cambia de color o ilumina un icono oculto, un zumbador piezoeléctrico o electromagnético integrado o una confirmación en pantalla. La capa de conmutación impresa con plata cierra el contacto en bastante menos de 5 ms, por lo que la respuesta percibida depende del ciclo del firmware y no del teclado. La fiabilidad no supone necesariamente el compromiso que a veces parece: con 5–10 millones de actuaciones típicas, la vida útil de una solución no táctil iguala o supera la de un diseño táctil con domo metálico en condiciones de uso similares.
¿Puedo combinar teclas táctiles y no táctiles en el mismo panel de membrana?
Sí. JASPER fabrica paneles híbridos en los que las teclas críticas o relacionadas con la seguridad —como arranque, parada, parada de emergencia, selección de modo o teclas utilizadas con guantes— ofrecen respuesta táctil mediante domos metálicos y relieve, mientras que el resto del teclado permanece liso. Ambas zonas comparten la misma película de circuito impreso y el mismo panel gráfico, por lo que el aumento de coste procede de la capa de domos metálicos y del relieve selectivo, no de un ensamblaje completamente independiente. Para la parte táctil de un panel híbrido, consulte nuestra página de interruptores de membrana táctiles; para comparar las alternativas de diseño con mayor amplitud, nuestra guía de interruptores táctiles frente a no táctiles las explica con más detalle.
Continúe la revisión del diseño del interruptor de membrana
Interruptores de membrana táctiles
Compare la respuesta de los domos de acción rápida, los intervalos de fuerza y las distribuciones híbridas para teclas que necesitan un clic físico.
Revisar interruptores táctiles →Interruptores de membrana
Vuelva a la página de la familia de interruptores de membrana para comparar estructuras de teclado, circuitos, paneles gráficos y opciones de sellado.
Revisar interruptores de membrana →Teclados de membrana
Planifique la distribución del teclado, los conectores, los materiales del panel gráfico y los detalles de la interfaz de control OEM.
Revisar teclados de membrana →Diseño de interruptores de membrana
Vea cómo revisamos la estructura de capas, los adhesivos, el recorrido de la cola, el sellado y la confirmación de actuación antes del utillaje.
Consultar el apoyo al diseño →Solicite a nuestros ingenieros una cotización para su panel no táctil
Envíe el plano, boceto o muestra de su panel. Respondemos en un día laborable con los materiales, la estructura de capas, el grado de sellado, el canal de confirmación y el plazo de entrega, utilizando las mismas opciones de materiales conformes con RoHS y REACH y con clasificación UL que empleamos en nuestra producción certificada según ISO. Con experiencia en proyectos OEM desde 2006, la mayoría de nuestras cotizaciones incluyen una nota sobre lo que conviene cambiar antes del utillaje, en lugar de un simple «sí»; eso es lo que permite ahorrar costes en las etapas posteriores.
Iniciar la revisión de la solicitud de cotización¿Aún no está listo para solicitar una cotización? Consulte cómo abordamos el diseño del interruptor de membrana para proyectos OEM.
