Familia OEM de interruptores de membrana
Interruptores de membrana personalizados — Construidos alrededor del diseno de su producto

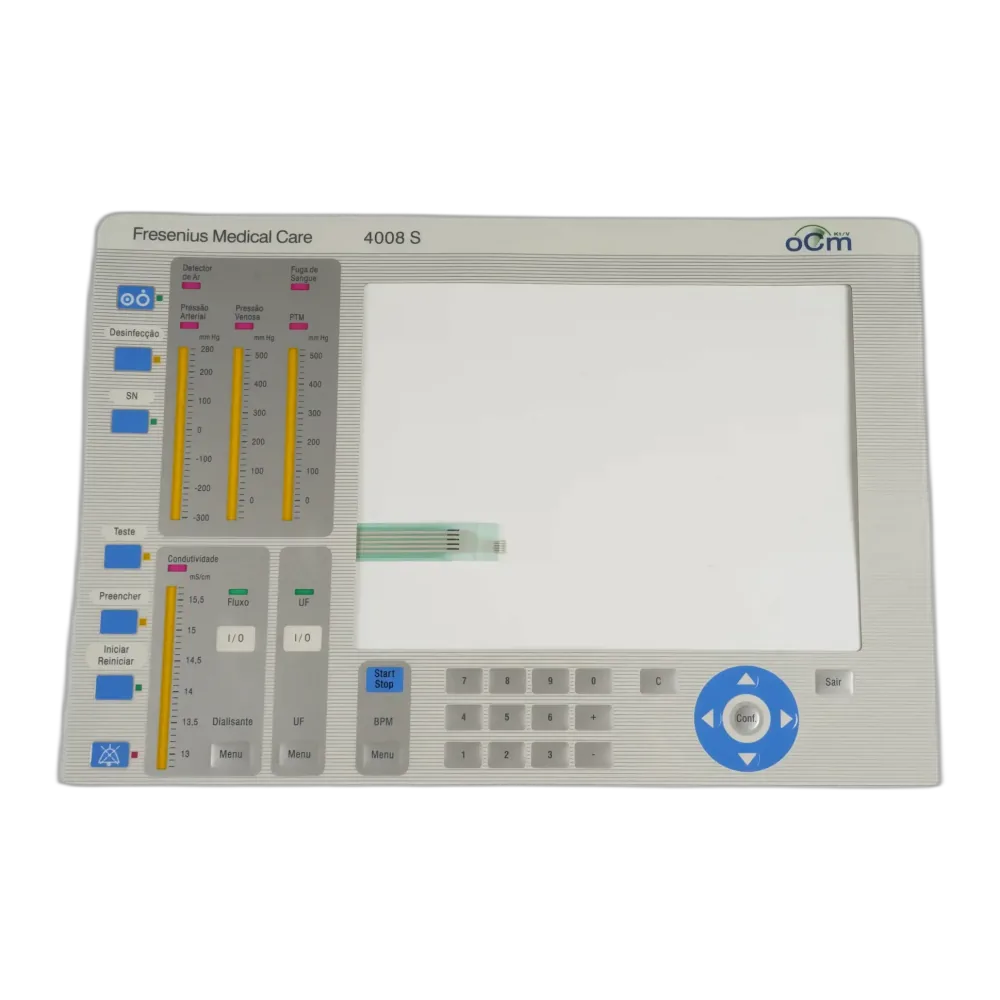

Ensamblajes de interruptores fabricados según especificaciones para productos OEM.
Envíe un plano, una foto de muestra o la distribución de las teclas. JASPER fabrica el panel gráfico, el circuito, el adhesivo y los componentes integrados desde una sola fuente.
OEMs que integran nuestros interruptores en sus equipos
Por qué los fallos de los interruptores personalizados se deciden antes de producir
La mayoria de proyectos de interruptor de membrana no empiezan con un plano perfecto. Empiezan con un requisito de producto: un panel que debe soportar 1 millon de actuaciones, encajar en un bisel de 3 mm y cumplir RoHS 2 antes del envio.
Cuando un ingeniero OEM nos envía una distribución, nuestras primeras preguntas se refieren a la tolerancia de la fuerza de actuación, la compatibilidad entre el adhesivo y el sustrato, la geometría de la cola de conexión y la exposición ambiental. Así, un interruptor de membrana diseñado a partir de un plano se convierte en un ensamblaje de producción repetible y no en una muestra única. Para proyectos en fase inicial, nuestra guía de diseño de interruptores de membrana y nuestro servicio de prototipado ayudan a definir la estructura de capas antes de fabricar el utillaje.
Empiece por los detalles que deciden la confiabilidad
Envíe planos, archivos gráficos, datos del circuito, fuerza de actuación objetivo, requisitos del conector, objetivo de sellado, material preferido para el panel gráfico y entorno previsto. JASPER envía una confirmación inicial en un plazo de 4 horas laborables y realiza la revisión de ingeniería en 1–2 días laborables.
Fabricación y cumplimiento
Nuestra área de producción en sala limpia de 2,500 m², también denominada espacio de producción en ambiente limpio en la documentación de proveedores, evita la contaminación por partículas en las uniones adhesivas y las capas del circuito durante la laminación. La serigrafía, el troquelado, la laminación y el ensamblaje se realizan internamente para mantener las tolerancias sin depender de transferencias entre subcontratistas. Cada lote de producción puede entregarse con un informe completo de inspección que cubra las dimensiones, la fuerza de actuación y la continuidad del circuito.
Sistema de gestión de la calidad que abarca la revisión del diseño, la inspección de recepción, los controles durante el proceso y la inspección final.
Declaración de conformidad de los materiales con la Directiva 2011/65/UE disponible previa solicitud.
Apoyo documental para evaluar las sustancias extremadamente preocupantes según la lista de sustancias candidatas vigente de la ECHA.
Materiales para paneles gráficos y adhesivos disponibles en grados reconocidos por UL para aplicaciones de paneles del tipo UL 508.
Informe completo de inspección, informe de inspección de primera pieza, registros de lote, certificados de materiales y certificado de conformidad disponibles cuando se requieran.
Notas de ingeniería
Las tres comprobaciones que deben completarse antes del utillaje
Estas decisiones corresponden a la revisión del diseño, no al momento en que falla la primera muestra.
Objetivo de actuación y vida útil
Incluso los domos metálicos con una vida nominal de más de 1,000,000 de actuaciones necesitan un intervalo de fuerza, una estructura de panel gráfico y un espesor de separador adecuados para la interfaz de usuario. Los ensamblajes de dispositivos médicos regulados por la FDA y los paneles industriales con marcado CE también pueden requerir documentación de trazabilidad antes de autorizar la producción.
Adhesivo y entorno
La exposición a sustancias químicas, las carcasas texturizadas, el uso en exteriores y el funcionamiento a baja temperatura pueden cambiar la selección del adhesivo antes de fabricar la muestra.
Conector y recorrido de la cola
El tipo de conector —ZIF, FFC, Molex o JST—, el paso, el radio de curvatura y la geometría de salida de la cola deben adaptarse a la PCB y al recorrido en la carcasa antes de fabricar el utillaje.
Cómo comienza un proyecto de interruptores de membrana personalizados
Envíe archivos AI, PDF, DXF, Gerber o STEP, una muestra o un boceto para revisar la distribución.
JASPER confirma la recepción de nuevos proyectos en un plazo de 4 horas laborables y completa la revisión de ingeniería en 1–2 días laborables, indicando las aclaraciones necesarias, los riesgos del diseño y los pasos para preparar la cotización.
Las muestras funcionales utilizan los materiales y procesos de producción para que su equipo pueda evaluar el ajuste, la sensación de uso y el ensamblaje. Nuestro proceso de prototipado permite agilizar la revisión de muestras en proyectos con plazos ajustados.
Tras la aprobación de la muestra, el plazo estándar de producción es de 15–20 días laborables. La cantidad mínima de pedido comienza en 500 unidades para la mayoría de las configuraciones.
Archivos aceptados
Archivos gráficos del panel: AI, PDF vectorial, DXF, referencias Pantone, notas de impresión CMYK, UV selectivo y requisitos de relieve. Datos del circuito: Gerber RS-274X, DXF y PDF. Referencias 3D: STEP / .stp / .step. Incluya, cuando estén disponibles, los detalles de los conectores ZIF, FFC, Molex, JST y de paso personalizado.
Enviar archivos gráficosAplicaciones habituales
Paneles de control, interfaces de máquinas, puestos de mando sellados y equipos de campo.
Teclados fáciles de limpiar, apoyo documental y registros de producción controlados.
Interfaces compactas con gráficos, colas de conexión y respuesta táctil personalizados.
Paneles gráficos y circuitos duraderos para entornos de servicio y uso repetido.
Preguntas frecuentes
¿Pueden trabajar únicamente a partir de una muestra, sin planos?
Sí. Envíenos la muestra física y mediremos y documentaremos todas sus dimensiones, incluidos el tamaño del panel gráfico, las posiciones de las teclas, la longitud y el paso de la cola de conexión y el espesor de la estructura de capas. A partir de la muestra generamos un juego completo de planos y se lo enviamos para su aprobación antes de fabricar el utillaje.
¿Se pueden integrar componentes electrónicos, como LED, pantallas y conectores, en el interruptor de membrana?
Sí. Integramos LED individuales, matrices de LED, ventanas para pantallas LCD u OLED, domos táctiles y conectores como ZIF, FFC, Molex y JST como parte del ensamblaje del interruptor de membrana. La ubicación de los componentes se coordina con la distribución del circuito durante la revisión de ingeniería.
¿Qué formatos de archivo aceptan para los gráficos y los datos del circuito?
Para los archivos gráficos del panel, utilice AI, PDF vectorial y DXF. Para los datos del circuito, utilice Gerber RS-274X, DXF y PDF. Para las referencias mecánicas 3D, utilice archivos STEP, incluidos .stp y .step. Los archivos JPEG o PNG que solo contienen mapas de bits no pueden utilizarse como arte final principal sin volver a dibujarlos.
Recursos relacionados sobre interruptores de membrana
Teclados de membrana
Compare los ensamblajes de interruptores personalizados con las estructuras de teclados sellados, la fuerza de los domos, la elección del adhesivo y el recorrido de la cola.
Ver página relacionada →Paneles de interruptores de membrana
Revise interfaces de paneles más grandes, ventanas, LED, paneles gráficos y ensamblajes de membrana listos para integrarse en la carcasa.
Explorar producto →Guía de diseño de interruptores de membrana
Prepare los planos, las especificaciones de materiales, los detalles de los conectores, los requisitos ambientales, las necesidades de prototipado y la documentación solicitada antes de pedir una cotización.
Leer guía →Envíe su plano, muestra o boceto para una revisión de ingeniería de su interruptor de membrana personalizado.
