Familia OEM de interruptores de membrana
Teclados de membrana personalizados para interfaces de control OEM
Conjuntos de teclado sellados, diseñados según la fuerza del domo, la selección del adhesivo y el recorrido de la cola antes de fabricar el utillaje.

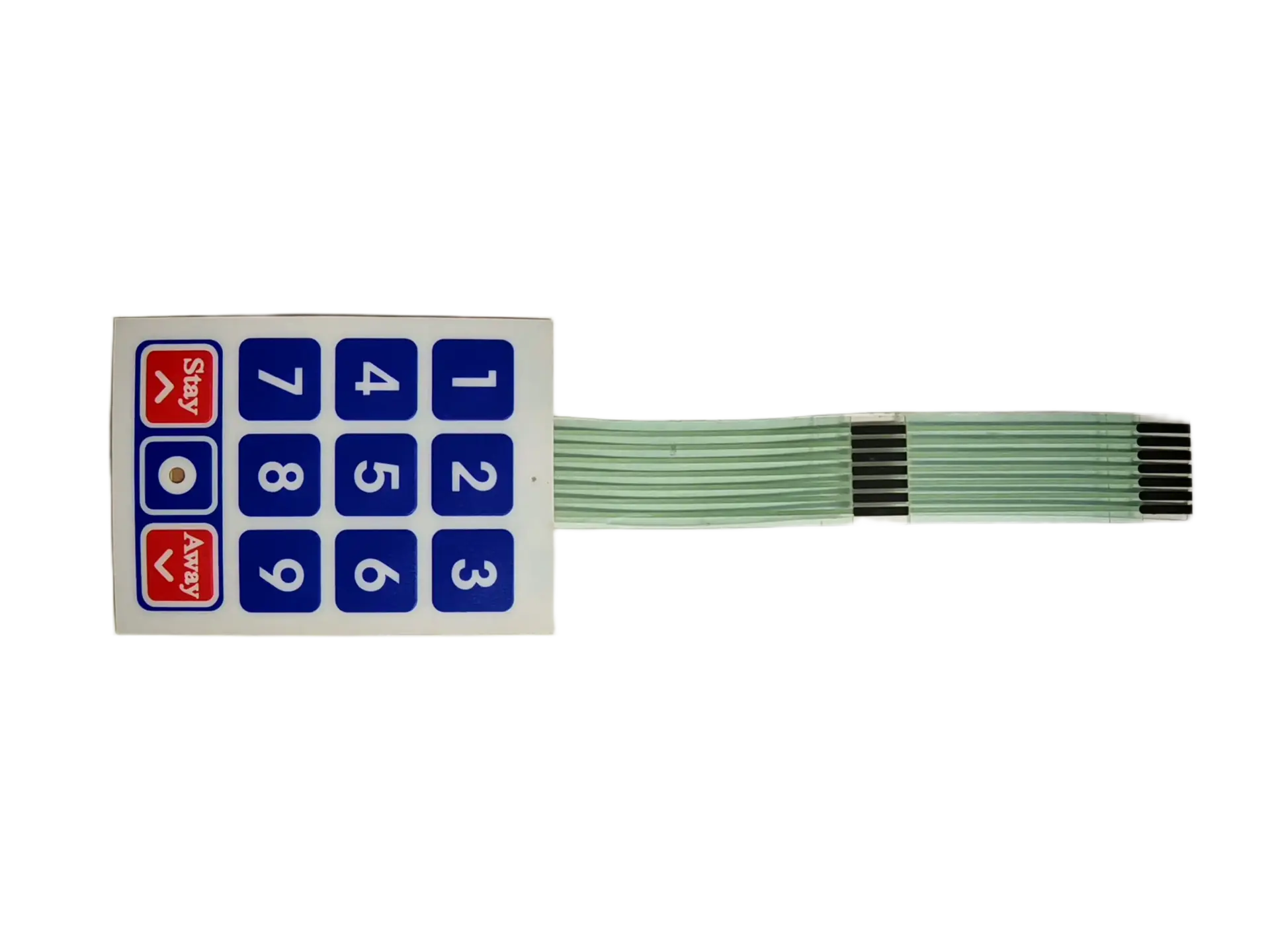

Un teclado de membrana personalizado combina una lámina frontal gráfica impresa, un circuito con respuesta táctil o no táctil y una cola sellada con conector en un conjunto delgado listo para integrar en su interfaz de control.
Fabricantes OEM que integran nuestros interruptores en sus equipos
Por qué la mayoría de los fallos de un teclado se deciden antes de la producción
Tres causas explican la mayoría de los fallos en servicio que observamos en teclados OEM devueltos: fuerza del domo fuera de especificación, delaminación del adhesivo y grietas por flexión de la cola. Su origen no está en la planta de producción, sino en las decisiones tomadas al definir las especificaciones.
Cuando un ingeniero OEM nos envía un diseño, nuestras primeras preguntas se refieren a la tolerancia de la fuerza de accionamiento, la compatibilidad del adhesivo con el sustrato y la geometría del recorrido de la cola. Si estos tres aspectos se resuelven en la fase de planos, el teclado puede superar la vida útil del producto que controla.
Empiece por los detalles que determinan la fiabilidad
Envíe planos mecánicos, requisitos del conector, distribución de pines, fuerza de accionamiento objetivo, grado de sellado, material preferido para la lámina frontal y entorno previsto. JASPER revisa las nuevas consultas de teclados OEM en un día laborable.
Fabricación y requisitos normativos
Nuestra sala limpia de 2,500 m² evita la contaminación por partículas en las uniones adhesivas y las capas del circuito durante la laminación. Los lotes de tinta de plata y adhesivo se ensayan antes de su uso en producción, con trazabilidad completa desde la película de materia prima hasta el conjunto terminado.
Sistema de gestión de la calidad que abarca diseño, producción e inspección.
Declaración de conformidad de materiales con la Directiva 2011/65/UE disponible bajo solicitud.
Sin sustancias extremadamente preocupantes por encima del 0,1 % en masa en los sistemas de materiales seleccionados.
Opciones de materiales ignífugos para la lámina frontal y el sustrato del circuito en proyectos cualificados.
Informes de inspección de primera pieza y documentación PPAP disponibles para clientes de automoción y del sector médico.
Notas de ingeniería
Tres fallos que deben prevenirse al definir las especificaciones
Estas comprobaciones deben hacerse durante la revisión del diseño, no después de fabricar el utillaje.
Fuerza del domo fuera de tolerancia
Los domos metálicos suelen especificarse para 160 gf, 200 gf, 260 gf o 320 gf, pero la tolerancia del proveedor puede ser de ±15 %. JASPER puede inspeccionar los lotes entrantes según un margen acordado más estrecho, por ejemplo ±10 %, antes de la laminación.
Delaminación del adhesivo
Las láminas frontales de PET y PC no se adhieren de la misma manera. Para ciclos térmicos, especifique 3M 9080 o un equivalente y solicite pruebas, como 50 ciclos entre –40 °C y +85 °C, antes de liberar la producción.
Grietas por flexión de la cola
El radio mínimo de curvatura seguro es seis veces el espesor de la cola. Una cola de PET de 0,125 mm necesita un radio mínimo de 0,75 mm; la tinta de plata debe evitar la zona de flexión y el engaste del conector debe quedar a 5 mm de la primera curva.
Cómo comienza un proyecto de teclado de membrana personalizado
Partimos del espacio mecánico disponible y de la interfaz eléctrica, y diseñamos cada capa según el tipo de conector, la distribución de pines, la fuerza de accionamiento y el grado IP. El plazo habitual del utillaje es de 10–15 días laborables; las muestras de producción se preparan en los 3–5 días siguientes a la aprobación del utillaje.
Según la aplicación, la producción puede incluir criterios visuales, registros de ensayos eléctricos, curvas de fuerza-desplazamiento, comprobaciones de resistencia al pelado y documentación FAIR y PPAP.
- 01Revisión del espacio mecánico y del diseño gráfico
- 02Confirmación del conector, la distribución de pines y el recorrido de la cola
- 03Especificación de la fuerza de accionamiento y del grado IP
- 04Apilado de capas, utillaje y muestras iniciales
- 05Inspección eléctrica, visual, de fuerza y de adhesión
Aplicaciones habituales
Dispositivos médicos
Monitores de pacientes, bombas de infusión y analizadores de diagnóstico con sellado IP65 y láminas frontales resistentes a productos químicos para limpiezas repetidas.
Paneles de control industrial
PLC, variadores de motor y controladores HVAC con opciones de circuito flexible de cobre y juntas de sellado IP67 para entornos sometidos a lavado.
Ensayo y medición
Analizadores portátiles y equipos de ensayo de sobremesa que necesitan tolerancias estrechas de fuerza del domo y láminas frontales con protección ESD.
Electrodomésticos
Lavadoras, hornos y purificadores de aire con circuitos de tinta de carbono optimizados en coste y retroiluminación EL cuando se requiere.
Equipos de fitness
Consolas de cintas de correr y pantallas de elípticas con láminas de recubrimiento duro resistentes al sudor y LED visibles bajo la iluminación del gimnasio.
Quioscos y máquinas expendedoras
Terminales de venta de billetes y paneles de autoservicio con láminas frontales de PC resistentes al vandalismo, leyendas con brillo selectivo y sellado IP54.
Preguntas frecuentes
¿Qué es un teclado de membrana y cómo se fabrica a medida para productos OEM?
Un teclado de membrana es un dispositivo de entrada multicapa en el que las pulsaciones flexionan la membrana superior hasta tocar una capa de circuito conductora y cerrar el circuito eléctrico. La estructura estándar incluye una lámina frontal gráfica, un separador superior, un retenedor de domos, un separador de circuito, una capa inferior de circuito y un adhesivo de montaje. Para personalizarlo para un OEM, JASPER parte del espacio mecánico disponible y de la interfaz eléctrica, incluidos el tipo de conector, la distribución de pines, la fuerza de accionamiento y el grado IP, y diseña cada capa en consecuencia.
¿Qué opciones se ofrecen al encargar un teclado de membrana personalizado?
Las opciones principales son el material de la lámina frontal, la respuesta de las teclas, el tipo de circuito, la retroiluminación, el adhesivo, el conector, el acabado superficial y el grado de protección. Entre las opciones habituales se encuentran las láminas de PET o PC, las teclas sin respuesta táctil o con domos metálicos táctiles de 100–400 gf, los circuitos de tinta de plata o de cobre flexible, los adhesivos 3M 467MP o 9080, las colas ZIF o FFC y la protección de IP40 a IP67. Otras opciones incluyen el relieve Braille, el brillo selectivo en las leyendas, las capas de apantallamiento EMI y las placas de soporte rígidas.
¿Cómo se evitan los fallos de fuerza del domo y de flexión de la cola en un teclado de membrana?
Para la fuerza del domo, especifique la fuerza de accionamiento y su tolerancia, confirme que el espesor de la tinta de plata sea uniforme y solicite una curva de fuerza-desplazamiento de las muestras iniciales. Para la cola, aplique un radio de curvatura mínimo de seis veces su espesor, evite que las pistas de tinta de plata atraviesen la zona de flexión y mantenga las terminaciones del conector al menos a 5 mm de la primera curva. Ambos tipos de fallo se pueden prevenir durante la revisión del diseño.
Recursos relacionados con los interruptores de membrana
Interruptores de membrana personalizados
Consulte las opciones de conjuntos de interruptores de membrana para desarrollar teclados personalizados.
Ver producto →Paneles de interruptores de membrana
Compare las distribuciones de teclas con interfaces de panel más grandes, ventanas, LED y conjuntos preparados para su integración en carcasas.
Ver página relacionada →Guía de diseño de interruptores de membrana
Prepare los planos, las especificaciones de materiales, los detalles del conector y los requisitos ambientales antes de solicitar una cotización.
Leer guía →Envíe el plano de su teclado, los requisitos del conector y la especificación de fuerza de accionamiento para una revisión de ingeniería.
