メンブレンスイッチとシリコンゴムキーパッドの違い｜設計比較

製品に成形された三次元キー面、意図的に設計された押下感、確実な指先位置、または筐体インターフェースに関与するエラストマーコンポーネントが必要な場合は、シリコーンキーパッドを選択してください。薄いラミネート制御面、統合されたグラフィックと回路、迅速なアートワーク変更、または平らで拭き取り可能な面が主要な要件である場合は、メンブレンキーパッドを選択してください。このエンジニアリング選定メモは、OEM の機械、電気、インダストリアルデザイン、品質、調達チーム向けのものです。これは、単体のゴム部品と完全なメンブレンアセンブリを比較するのではなく、同じ操作条件、筐体、回路、環境、検証、数量、サービスの前提のもとで両方のアーキテクチャを比較したものです。

公正な調達レビューのために、JASPERのカスタムシリコンラバーキーパッドそしてメンブレンキーパッド1つの入力シート上に。見積もりの範囲には、各オプションがユーザー接触部のみ、スイッチング回路、グラフィック、照明、接着剤、コネクタ、サポート、筐体インターフェース、組立、機能検証を含むかどうかを明記する必要があります。部品の価格が低くても、欠落している層が他のサプライヤーやOEMの組立ラインに移動する場合、システム全体の価格は低くありません。

意思決定記録

意思決定状況：導入済みスタック、変更予測、および検証計画が定義されるまで条件付き。

質問：同一の製品入力の場合、インターフェースは成形シリコーンキーパッドを使用すべきか、それともラミネート膜キーパッドを使用すべきか？

意思決定ルール：最もリスクの高いシステム要件を、制御されていないインターフェースを最も少なくして解決するアーキテクチャを選択します。手に持ったサンプル、上面の図面、または工具、組み合わせ部品、組立、検証、サービス、将来の変更を除外した単価列から決定しないでください。

シリコーンの主な不適格理由：もし製品が非常に薄く平らでなければならない場合、頻繁に変わる印刷グラフィックを使用する場合、またはグラフィックと回路を載せた1つの接着オーバーレイが有利な場合は、メンブレンキーパッドの方がよりクリーンなアーキテクチャになる可能性があります。

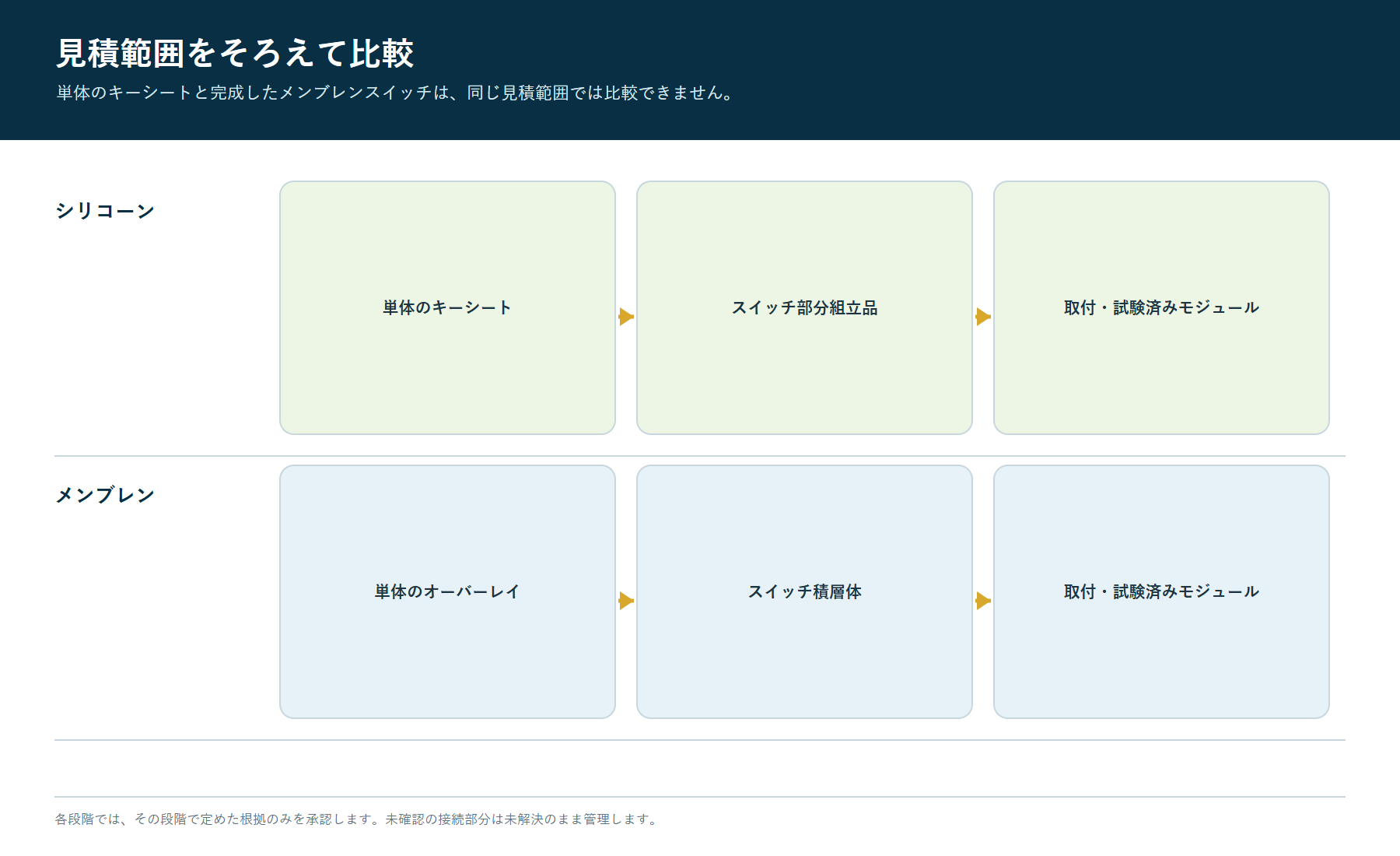

比較の境界を同一に保つ

比較は、シリコーンオプションがばらで成型されたキーマットとして価格設定され、一方でメンブレンオプションが装飾され、接着され、端子処理され、電気的にテストされたアセンブリとして価格設定される場合に失敗します。また、逆方向でも失敗します：シリコーンはPCB、LED、コネクタ、サポート込みで見積もられることがありますが、メンブレンの見積もりには取り付けパネルやコントローラインターフェースが含まれません。

好みを議論する前に、これらの境界を標準化してください：

選択されたアーキテクチャは、設計リリース後にのみ現れる隠れた義務を引き継いではならない。

マーケティングの省略なしで2つのアーキテクチャを定義する

シリコーンキーパッドは、成形されたエラストマーのインターフェースです。その高く盛り上がったキー、壁、ウェブ、周囲、接点、光制御機能、および位置決めの詳細は、1つの成形部品で形成されることがありますが、電気回路と反応構造は依然として定義する必要があります。WACKERは、シリコーンの加工でさまざまな成形ルートが使用できること、そして材料とプロセスの選択が関連していることを文書化しています。[1] これは材料メーカーとの関係であり、JASPER がすべてのプロジェクトで特定のルートを使用するという証拠ではありません。

メンブレンキーパッドは、選択されたグラフィック、スペーサー、回路、接着剤、ドーム、テール、シールド、および取り付け層から構成されるラミネートインターフェースです。すべての設計がすべての層を含むわけではありません。マイラー・スペシャルティ・フィルム社は、メンブレンタッチスイッチのグラフィックおよび回路層用に、グラフィック、導電性、および誘電性インクを受け入れることができるポリエステルフィルムを特定しています。[2] ヘンケル社は、ポリエステルフィルム上の低電圧回路用として意図されたスクリーン印刷可能な導電性インクを別途特定しています。[3] これらの情報源は可能な構成要素を示すものであり、普遍的なJASPERスタックを示すものではありません。

有用な区別は構造上のものです：シリコーンはその形状の多くと弾性特性を成形されたエラストマーの形状から得ます。一方、メンブレンキーパッドは変換・ラミネートされた層システムからインターフェース特性を得ることが多く、場合によっては個別のタクタイルドームを使用します。

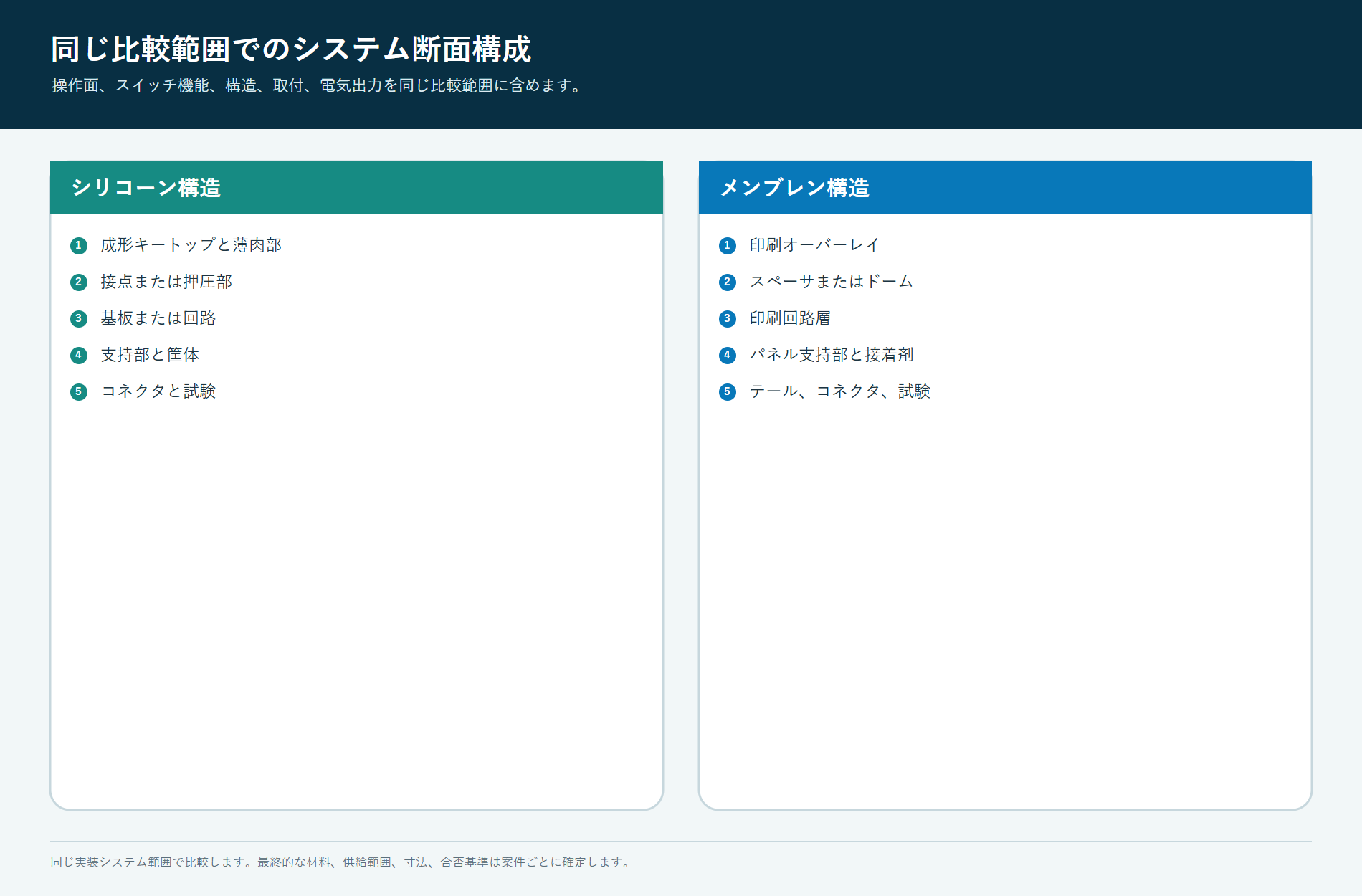

システム断面を比較する

以下のセクションでは、同じ外部機能を使用します: 指入力、可視レジェンド、電気的閉鎖、サポート、筐体取り付け、コネクタ出力。

シリコーンシステム

オペレーター
   |
成形キーキャップ + 表示/仕上げ
   |
成形壁/ウェブ/ガイド
   |
導電接点またはアクチュエーター
   |
PCB、FPC、PET回路、ドーム、または個別スイッチ
   |
サポートプレート / ハウジング反力
   |
エンクロージャキャプチャ + 周囲パス + コネクタ

メンブレンシステム

オペレーター
   |
印刷されたグラフィックオーバーレイ + 任意のエンボス
   |
オーバーレイ接着剤 / スペーサー / 任意のタクタイルドーム
   |
印刷回路接点層
   |
背面接着剤または機械的サポート
   |
マウンティングパネル / エンクロージャ + フレキシブルテール + コネクタ

図面は調達の問題を明らかにします。シリコーンは回路を無くすものではありません。メンブレンキーパッドは構造的支持を無くすものではありません。これらの項目を省略した見積もりは、そのエンジニアリング、公差、購買、及び故障の責任を他に移転することになります。

サンプルを比較する前に共通入力シートを固定する

両方の候補アーキテクチャに同じ要件パッケージを提供する:

• オペレーター、手袋、重要な役割、視線方向、アクセスニーズ;
• 製品の外形、前面の形状、パネル切り欠き、内部の保持領域;
• 回路論理、キー配列、コネクタ、テイル配線、接地、シールドニーズ;
• グラフィックス、言語、アイコン、色の参照、ウィンドウ、インジケーター、バックライト状態;
• 実際に適用される粉塵、液体、清掃、油、紫外線、温度、保管、振動、および衝撃の暴露
• エンクロージャーのシール経路、留め具、取り付け基板、排水、通気口、ケーブル出口、およびサービス開口部；
• 検証方法、サンプル状態、受け入れ基準、トレーサビリティ、および変更通知の必要性；
• 試作段階、発売予測、年間需要シナリオ、製品寿命、およびサービス戦略；
• 提供された境界、顧客提供部品、検査記録、梱包、および最終試験の責任。

不明な入力は、サプライヤーのデフォルトで置き換えるのではなく、不明としてマークする必要があります。チームが逆転させる可能性のある少数の不明点を解決する間は、アーキテクチャの決定はオープンのままにしておくことができます。

加重アーキテクチャマトリックスを使用する

すべての行を同じ重要度として扱わないでください。候補スコアを見る前に、プロジェクトの重みを割り当てます。安全に関する手袋の制御では、指の位置を重視する場合があります。コンパクトなハンドヘルド機器では、パッケージの深さやグラフィックの変化をより重視する場合があります。

このマトリックスは議論のためのツールであり、万能のスコアカードではありません。1つの必須要件が1つでも一方の方式を不適格とするなら、その不適合を平均して相殺してはなりません。

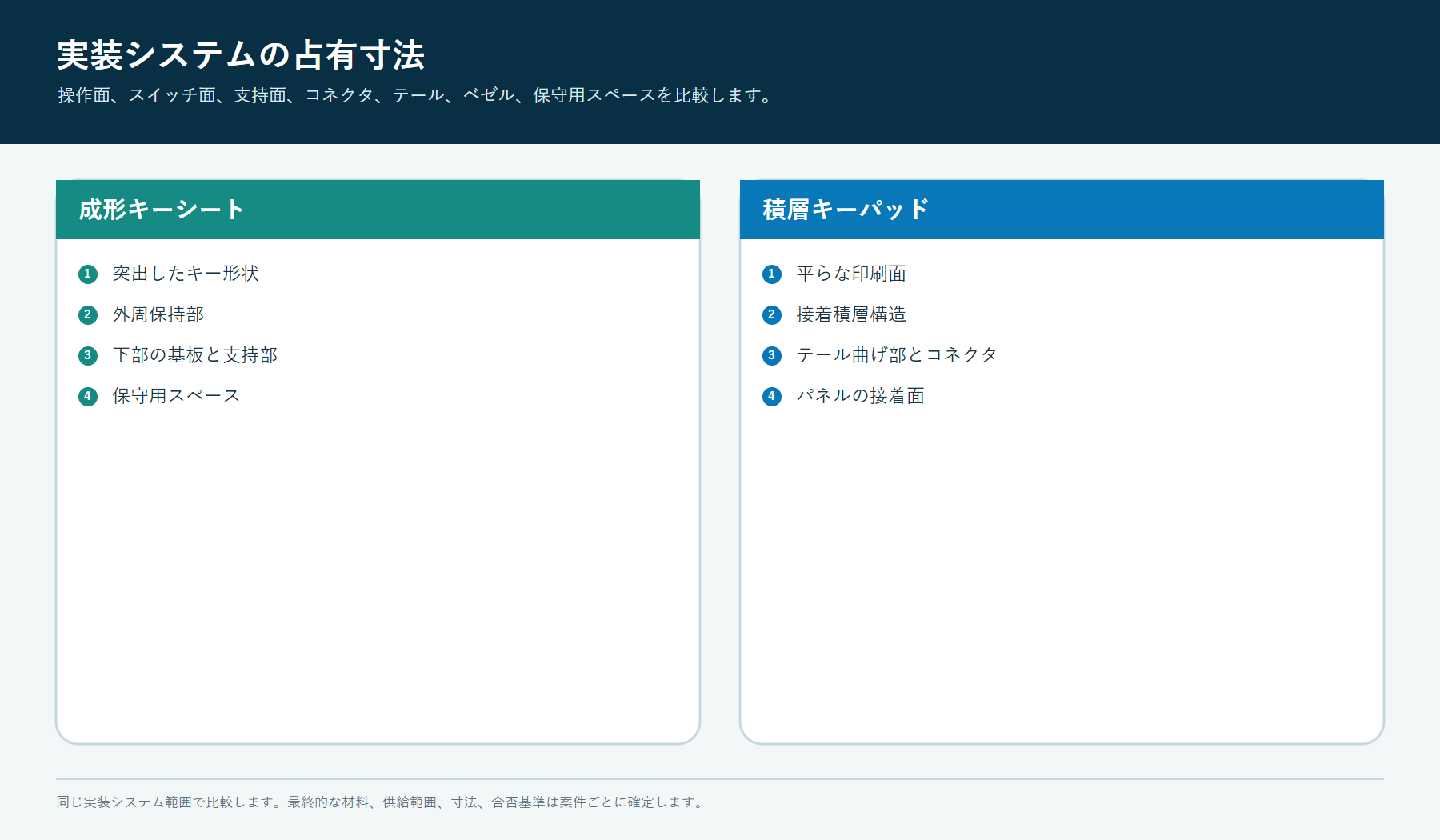

実装奥行きは積層構成で決まる

フロントインターフェースを薄く平面的に保つ必要がある場合、メンブレンキーパッドがよく選ばれます。しかし、設計で後から厚いキャリア、別のライトガイド、高い部品、深いベゼル、保護カバーを追加すると、その利点は失われる可能性があります。逆に、シリコーンキーパッドは見た目の奥行きが大きくなることがありますが、その体積を指の位置確認、キーの分離、ガード、または形状付き表面に利用することができます。

これらの設置寸法を比較してください：

• 筐体前面から操作面までの距離;
• オペレータ面から電気スイッチ面へ;
• スイッチ面から構造反応面へ;
• LED、部品、コネクタ、およびテールベンドのスペース;
• 電気的接点閉鎖および構造的ストップ前の許容移動;
• 接着剤、キャリア、PCB、ハウジング、ガスケット、ファスナーによって消費される公差;
• サービスクリアランスおよび分解経路。

この決定には普遍的な厚さや移動の閾値は存在しません。リリース図面には、許容される範囲とそれを満たす生産意図のスタックを記載する必要があります。

キー感触はオペレーターの作業から始まります

シリコーンは隆起した形状とエラストマーの力の反応を提供できます。メンブレンキーパッドは、触覚ドーム、エンボス加工された特徴、非触覚型スイッチ、またはその組み合わせを使用できます。どちらのアーキテクチャも、すべての組み立てで自動的により触覚的であるわけではありません。

オペレーターの実際の操作を評価する：

• 中央押し対端押し；
• 素手対指定された手袋；
• 意図的なコマンド対繰り返しデータ入力；
• 視覚確認対目を離した操作；
• 可聴フィードバックが許容されるか望ましくないか;
• 隣接キーの分離;
• 汚染や環境条件の影響後の復帰;
• 取り付けトルクおよび筐体圧縮後の応答。

SK-05は力、ストローク、スナップ、戻り、またはウェブジオメトリの値を設定しません。それらの値はプロジェクト仕様に属し、シリコーンのジオメトリの場合は専用の力およびストロークの研究に属します。ここでの決定はアーキテクチャ的です：ユーザーは成形キーのフィールドを必要とするのか、それとも必要なインタラクションはラミネートスイッチ構造によって提供できるのか？

グラフィックスとバリアント管理は選択を逆転させることができる

メンブレンキーパッドは、スイッチング層の上に印刷されたグラフィックを配置できるため、回路や機構が変更されないまま、アートワークと変換された層を通じてブランド、言語、アイコン、色、ウィンドウのバリエーションを管理することができます。この変更は自動的に簡単になるわけではありません：プリントスクリーン、色の承認、位置合わせ、ダイカットファイル、在庫、検証、部品番号は依然として変わる可能性があります。

シリコーンのグラフィックは、成形色、印刷、塗布コーティング、レーザーで開けられた文字、成形アイコン、インサート、または個別のキャップを使用することがあります。一部のバリエーションは二次装飾によって処理できますが、他は金型や光学スタックに影響を与えます。形状の変更はアートワークの変更ではありません。

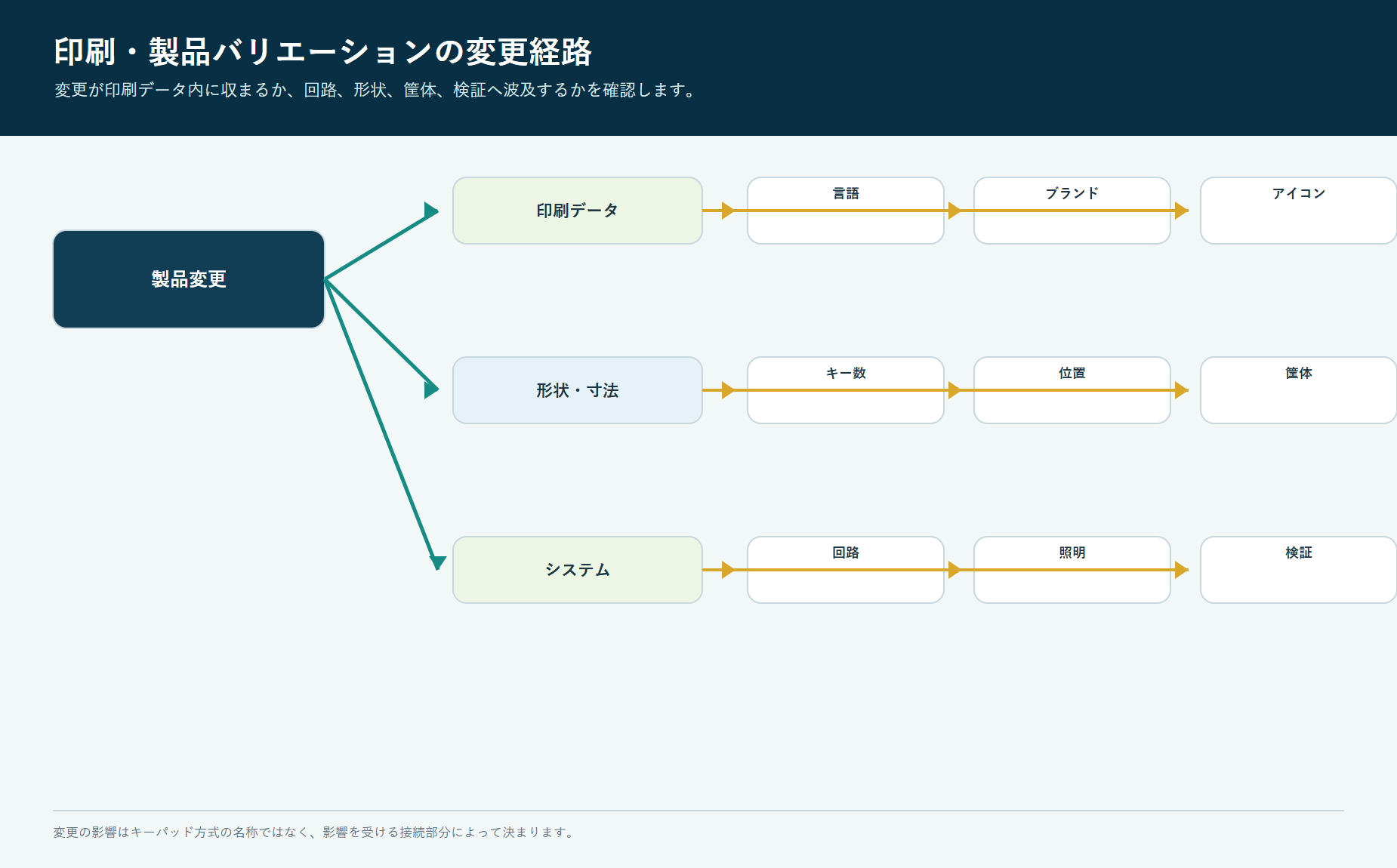

選択する前に、バリアントツリーを作成してください：

もしモデルのバリエーションが主に印刷情報であれば、膜は慎重に検討する価値があります。バリエーションに異なる浮き上がった形状や強い目視での差異が必要な場合、シリコーンは初期の形状決定を正当化するかもしれません。

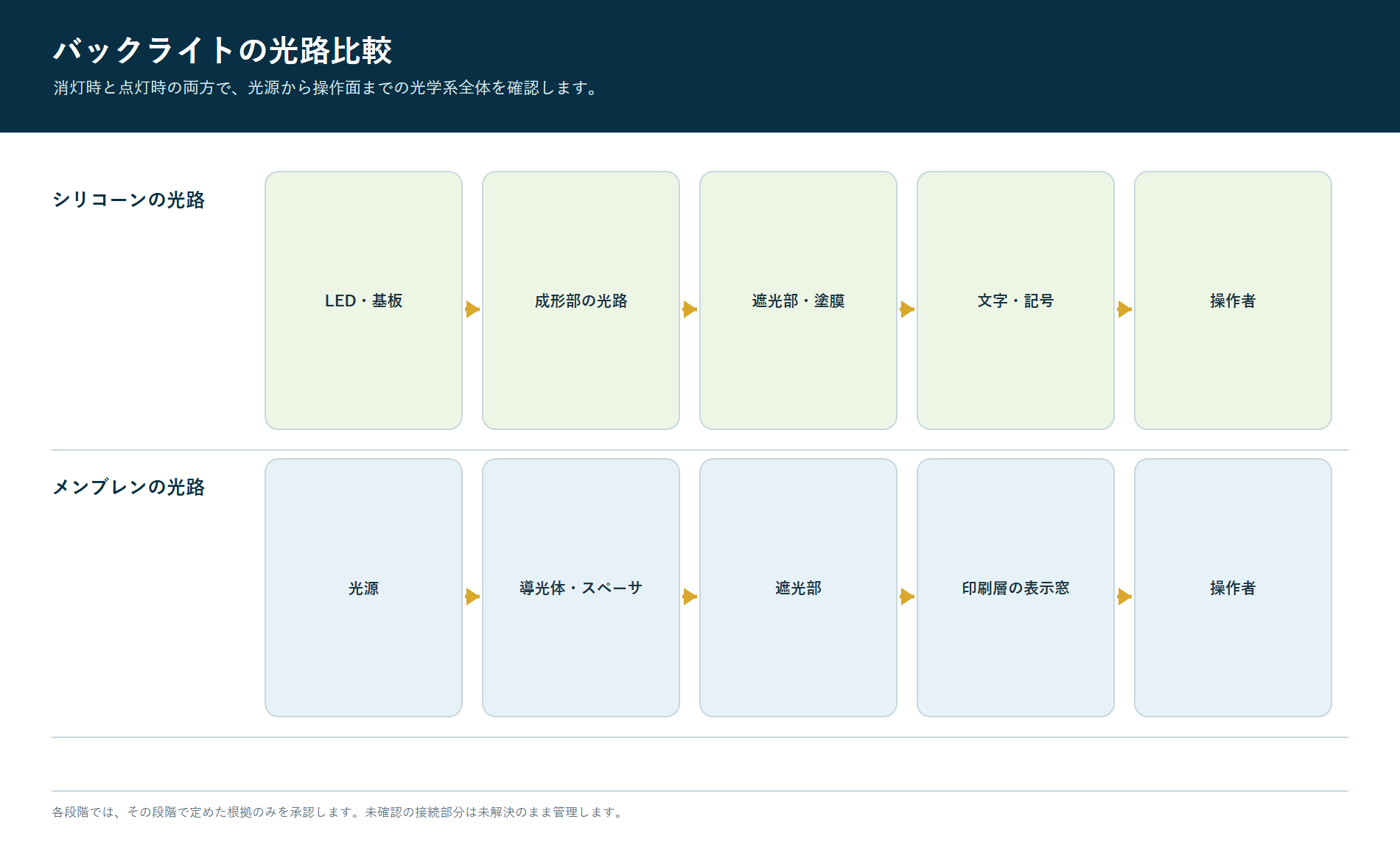

バックライトは光学チェーンとして比較する必要があります

両方のアーキテクチャは照明付きの表示やインジケータをサポートできますが、光路は異なります。シリコーン方式では、半透明の成形領域、コーティングされて開口された表示、光を遮る形状、LED、およびPCBを使用する場合があります。メンブレン方式では、透明または印刷された窓、マスク、光ガイド、スペーサ機能、LED、または他の指定された光源を使用する場合があります。

同じ通電条件で比較してください：

光源と駆動 -> 位置 -> 空気ギャップまたはガイド -> 構造層 -> マスクと表示 -> 操作部

点灯していない外観、通電時の可読性、ホットスポット、リーク、クロストーク、色、視野角、組み立てのばらつき、サービス交換を確認してください。通電していないサンプルからバックライト行に評価を与えないでください。見積もりが実際のプロジェクトの範囲を確認するまでは、JASPER光源、プロセス、測定方法、または結果を推測しないでください。

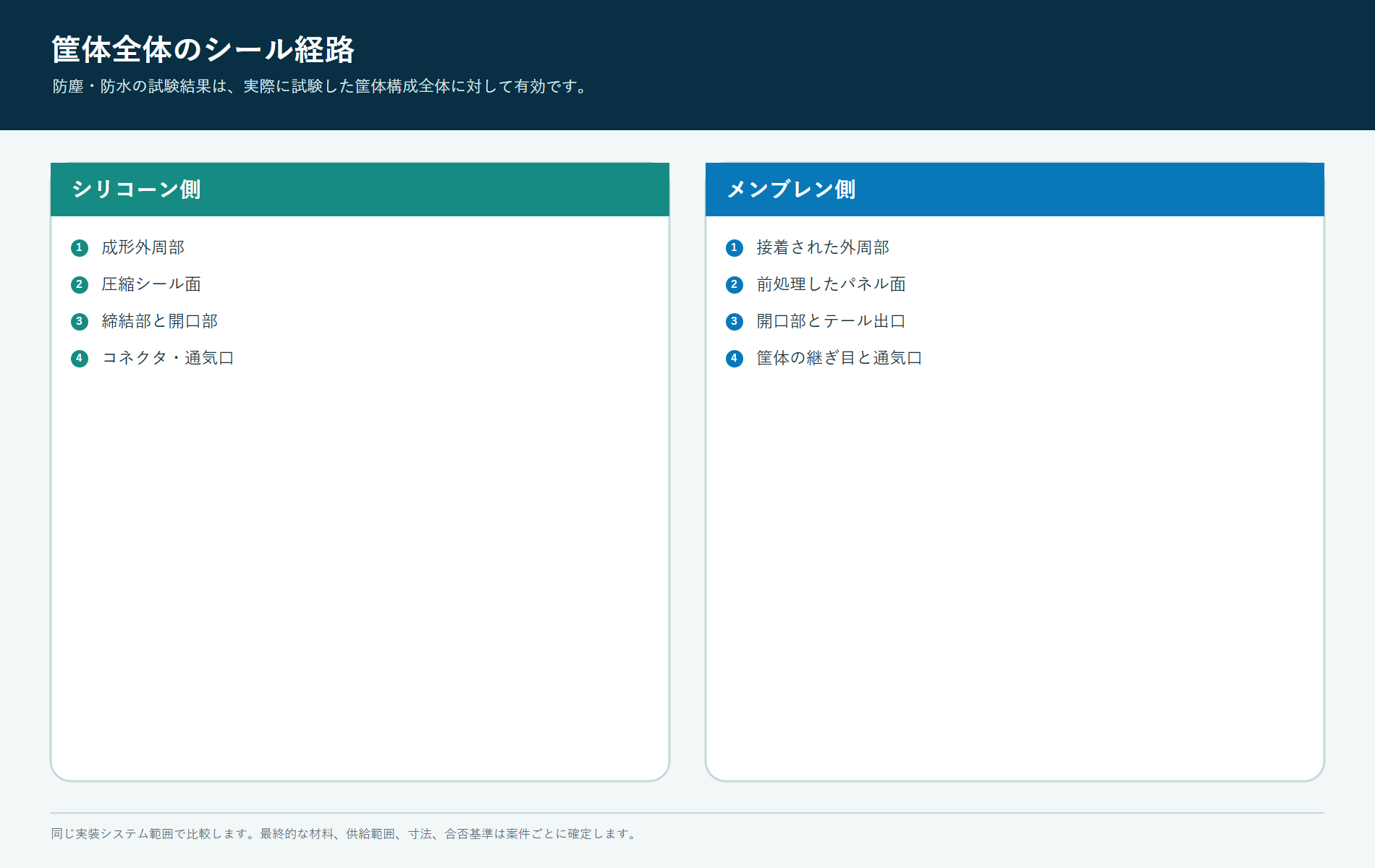

シーリングは完全なエンクロージャに属します

シリコーンは、成形された周囲のリップ、圧縮機能、または連続したエラストマー表面に寄与する場合があります。メンブレンキーは、制御されたパネル上で接着されたオーバーレイおよび接着インターフェースに寄与する場合があります。どちらの緩い部品も、浸入保護等級を持ちません。

IEC 60529は、筐体が提供する保護を分類しています。[6] したがって、評価対象の構成には、キーパッド、パネルまたはベゼル、筐体の継手、ファスナー、コネクタまたはテール出口、通気口、排水、サービス用開口部、および組み立て状態を含める必要があります。

リーク経路レビューを使用する:

外側
  -> キー部分またはオーバーレイ端
  -> 外周接着または圧縮面
  -> パネル切り欠きおよびファスナー
  -> テール／ケーブル／コネクタの出口
  -> エンクロージャ接合部、ベント、またはサービス開口部
  -> 保護された電子機器のボリューム

シリコーンが単にゴムがシーリングに関連しているという理由で勝ってはいけません。
膜は表面が連続しているように見えるという理由だけで勝ってはいけません。実際の経路と計画されたテスト品を比較してください。

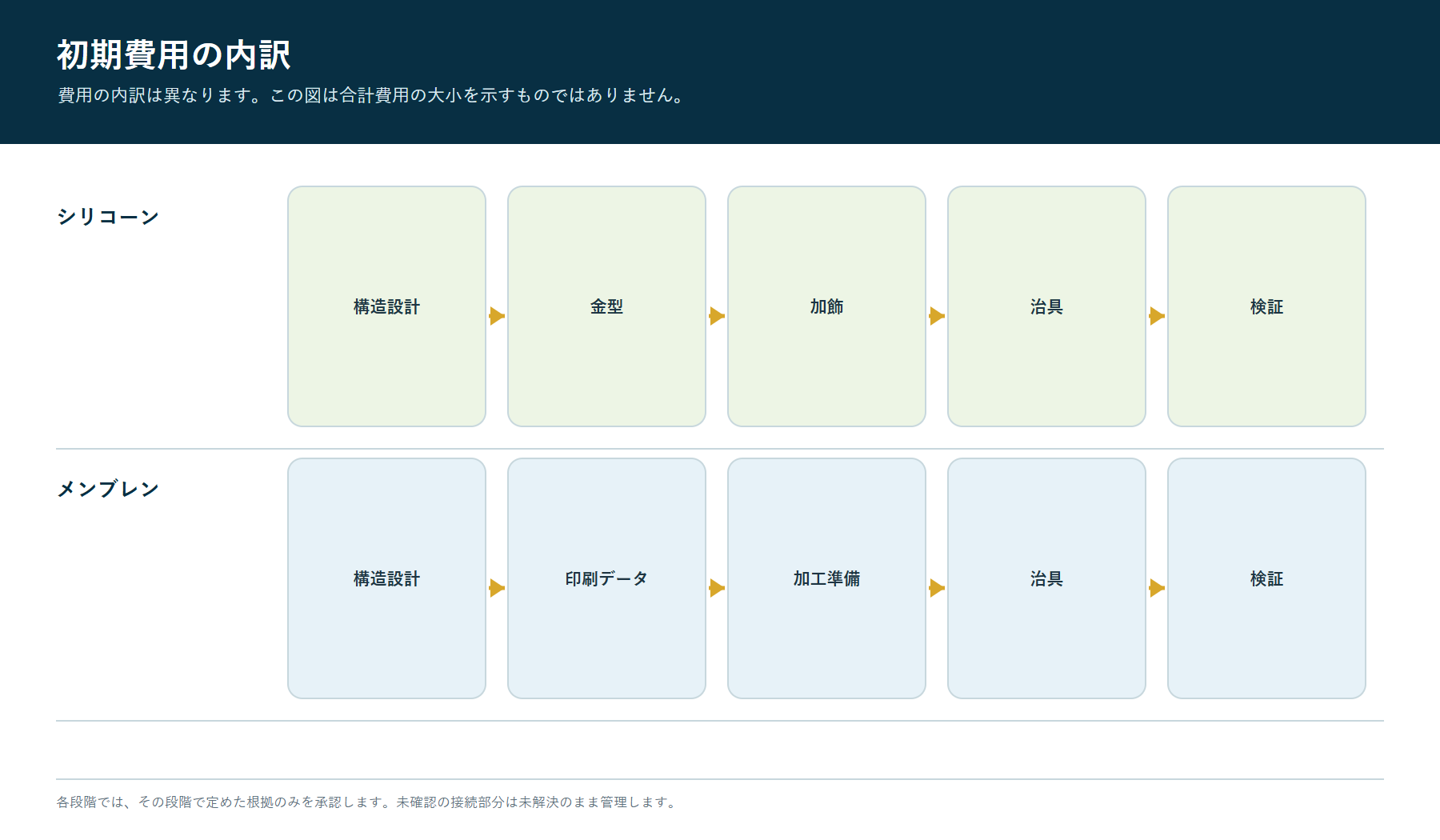

金型・治工具費と初期費用は費用構成が異なる

シリコーンは一般的に金型を必要とし、別個の治具、装飾の準備、接触統合、および生産向けサンプルの修正が必要になる場合があります。メンブレンキーパッドは、アートワークの準備、印刷用スクリーン、切削工具またはプログラム、ラミネーション用治具、ドームやスペーサーのセットアップ、電気用工具、および検査用治具が必要になる場合があります。どちらの方法も、一回限りのエンジニアリング作業を生じる可能性があります。

正しい質問は、どの技術にツールがないかではありません。尋ねるべきは：

• 代表サンプルが存在する前に支払われる費用;
• グラフィックスやモデルのバリエーション間で再利用される費用;
• キー配列、回路、筐体、または材料の変更後に繰り返される費用;
• どのツールが顧客所有か、サプライヤー所有か、プロジェクト専用か;
• どの治具が生産を管理し、どの治具が開発のみを支援するか;
• 各承認ステージを終了させる証拠は何か;
• サプライヤー変更や製品移管後に金型やデータはどうなるか。

詳細なシリコーン金型の承認はこの比較ではなく、SK-03に属します。SK-05では金型はアーキテクチャと調達の決定における1つの制約としてのみ使用されます。

アセンブリはリスクを集約するか、隠すことができる

メンブレンキーパッドは、グラフィックフェイス、スイッチ回路、フレキシブルテイル、裏面接着剤、およびオプションの触覚要素を備えた1つのラミネートとして納品される場合がある。それによりラインサイドの部品点数を減らすことができるが、OEM は見積もりで別途記載がない限り、パネルの準備、位置合わせ、接着剤の塗布、テイルの配線、コネクタの接続、支持、および最終機能を引き続き担当する。

シリコーンキーパッドは、顧客のPCB上に取り付けるための単体のキーマットとして出荷される場合や、回路、LED、コネクタ、サポート、および機能チェックを含むより広範なアセンブリとして出荷される場合があります。メンブレンキーパッドの製造ルートおよびJASPERの製品ページには商業的出発点が記載されていますが、このプロジェクトの正確なアセンブリ範囲を証明するものではありません。

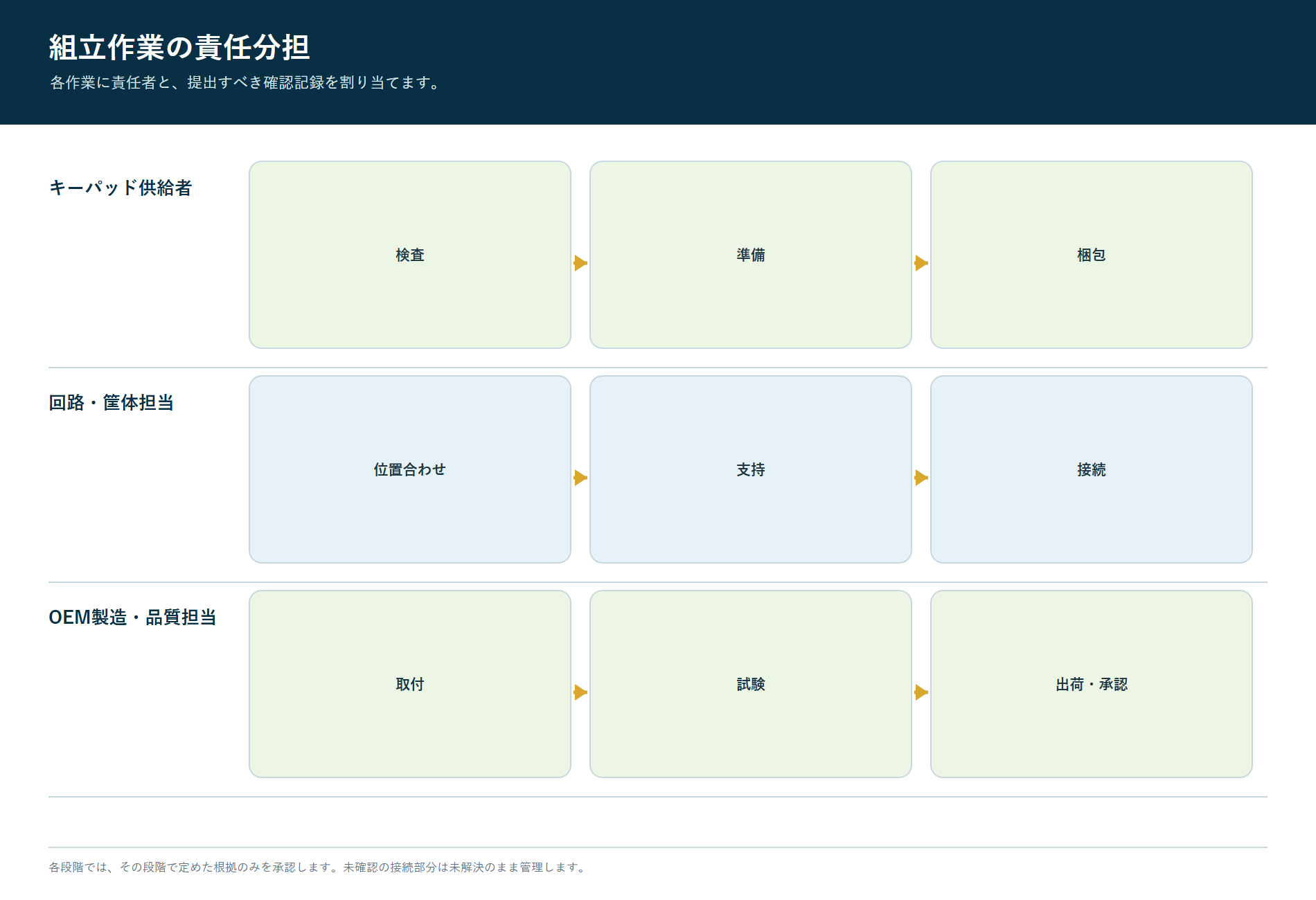

各工程ごとに1人の責任者を設定した責任表を作成してください：

• 受入検査;
• 表面の清掃および準備;
• 基準点に基づく位置決め;
• 接着ラミネーションまたは機械的固定;
• PCB、ドーム、スペーサー、またはスイッチの配置;
• LEDおよび光学アセンブリ;
• テールルーティングおよび応力管理;
• ファスナーの順序および圧縮;
• 電気テスト;
• 目視および動力検査；
• 同封物の確認；
• 梱包と追跡可能性。

もしある操作に2人の想定オーナーがいる場合、それには信頼できるオーナーがいない。

サービスおよび修理は接着剤のリリース前に設計されるべきである

サービス性は技術の名称よりも、取り付けやモジュールの分割に依存する。

機械的に固定されたシリコーン製キーマットはPCBおよび筐体から取り外し可能かもしれませんが、接着されている場合、オーバーモールドされている場合、または破壊的な筐体結合の裏側に閉じ込められている場合、その利点は失われます。メンブレンキーパッドは、完全に接着されたスイッチとして交換可能である場合がありますが、取り外すと取り付け面が損傷したり、制御された洗浄や再ラミネートが必要になることがあります。

定義：

• 現場で交換可能なユニット；
• 許可された分解用工具およびアクセス方法；
• シールや接着剤が使い捨てかどうか;
• 清掃および表面準備の方法;
• コネクタへのアクセスおよびテールベンドのリスク;
• 交換後のキャリブレーションまたは機能テスト;
• 予備部品棚、アートワーク、および改訂管理;
• 古いフロントパネルと新しいフロントパネルの混合配置。

現場サービスが無い製品でも、製造の手直しには境界を設定する必要があります。スクラップへの影響は、交換可能なキーマット、接着ラミネート、完全組み立て済みのHMIモジュールによって大きく異なる場合があります。

エンジニアリング変更はアーキテクチャに均等に影響しない

設計が確定する前に、予想される変更を分類する：

この表はコストを予測するものではありません。どの管理されたインターフェースをレビューし再評価する必要があるかを特定します。「小さな」変更は、その影響を受けるインターフェースがわかっている場合にのみ小さいものです。

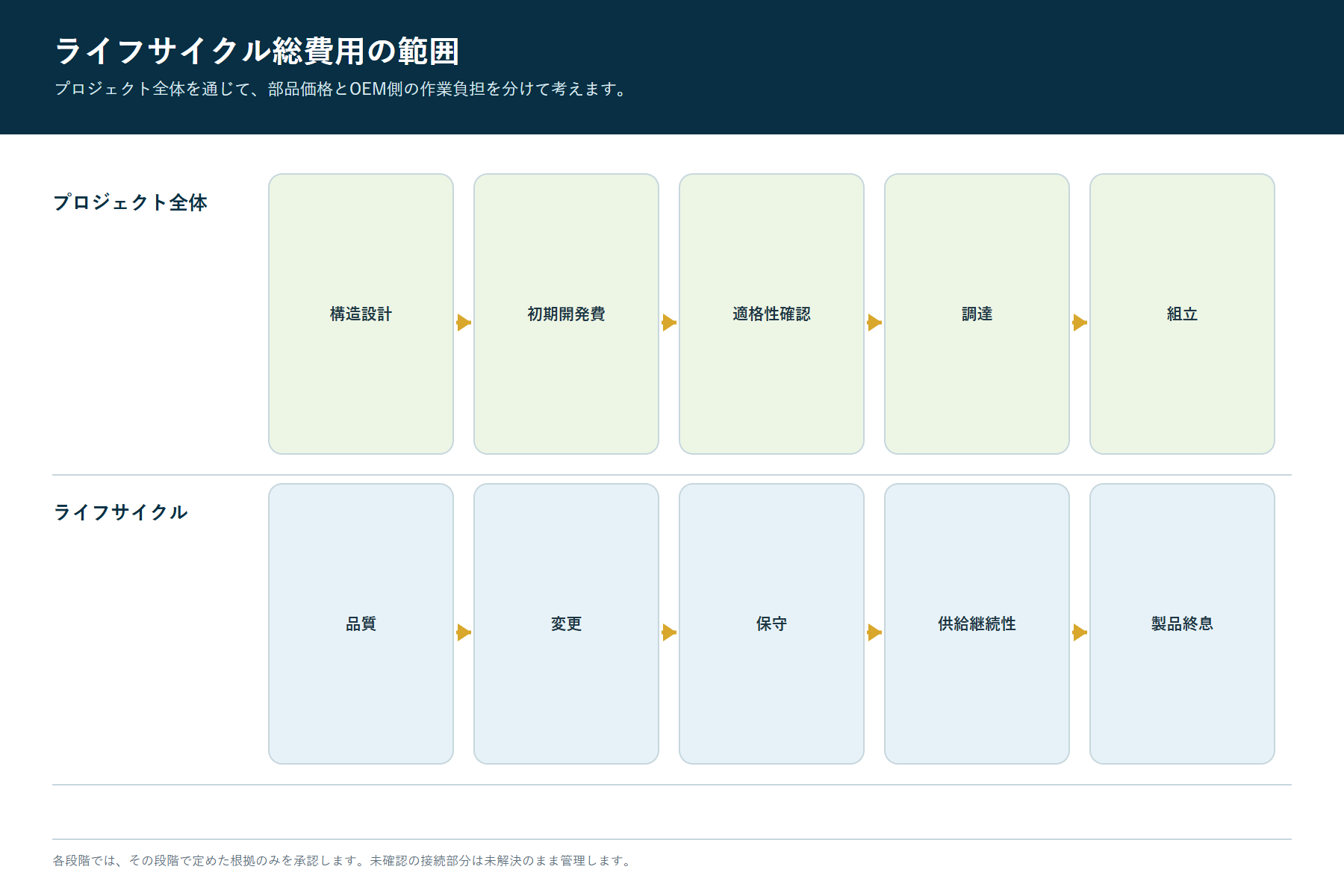

総コストの境界を設定する

プロジェクト固有の見積もりと内部労働を用いて、ライフステージごとの総コストを比較してください。一般的な業界平均ではありません。

このモデルは、異なるOEM作業内容を無視して2つのユニット価格を比較することを調達チームが防ぎます。また、より高価な部品がより大きなアセンブリやサービス負荷を削減する場合も明らかにします。

コスト配分と変更リスクを通じた量の重要性

量は、非定常作業の配分、どの程度の自動化を検討すべきか、いくつのバリアントが経済的に維持可能か、どの程度在庫が改訂にさらされるか、そして生産の再現性がどれだけ重要かに影響します。どのアーキテクチャが有利になるかという普遍的な数量の閾値は存在しません。

代わりにシナリオを使用してください：

• 開発およびエンジニアリングのビルド；
• ローンチ需要；
• 予想される安定需要；
• 上振れおよび下振れの需要；
• バリアントミックス;
• サービス予備需要;
• 再設計または規制変更の確率;
• サプライヤー転送の確率;
• 製品寿命および最終購入戦略。

次に、各シナリオの総コストと現金流タイミングを比較します。安定した長寿命のジオメトリは、頻繁にフロントパネルが変わる製品とは異なり、専用シリコーン金型を吸収する可能性があります。初期のコミットメントが低いメンブレン設計でも、バリアントが増えると、繰り返しのアートワーク、セットアップ、検証、および廃棄在庫コストが蓄積される可能性があります。

業界ラベルではなく、アプリケーションの挙動で選択

その産業制御アプリケーションは、操作員の手袋、汚染、清掃、視認性、筐体構造、およびサービスアクセスがインターフェースに影響を与える可能性があるため、関連する文脈です。このページは、すべての産業製品がいずれかのキーパッドタイプを使用すべきだということを証明するものではありません。

シリコーンは次の場合に評価に値します：

• 触覚で位置を確認する突起付き操作部;
• 形状やガードが区別されたキー;
• 成形されたキー領域を使用する産業デザインの製品;
• エラストマー部品が筐体のコンセプトを支えるアセンブリ;
• 別の PCB に既にスイッチ、LED、論理回路が搭載されているインターフェース。

メンブレン方式は以下の場合に評価に値することが多い:

• 薄い平面制御面;
• 密集した印刷された表示文字や複数の前面パネルバリエーション;
• 統合された印刷回路と柔軟なテール;
• 連続して拭ける面を持つ接合インターフェース;
• 低プロファイルのエンボス加工やドームで十分なフィードバックを提供する製品。

ハイブリッドシステムも有効です。シリコーンアクチュエータは別のスイッチを操作できます。メンブレンアセンブリはベゼルや成形されたキー機能の背後に配置できます。追加のインターフェースが明示的に制御されている場合、最適な答えは混合アーキテクチャかもしれません。

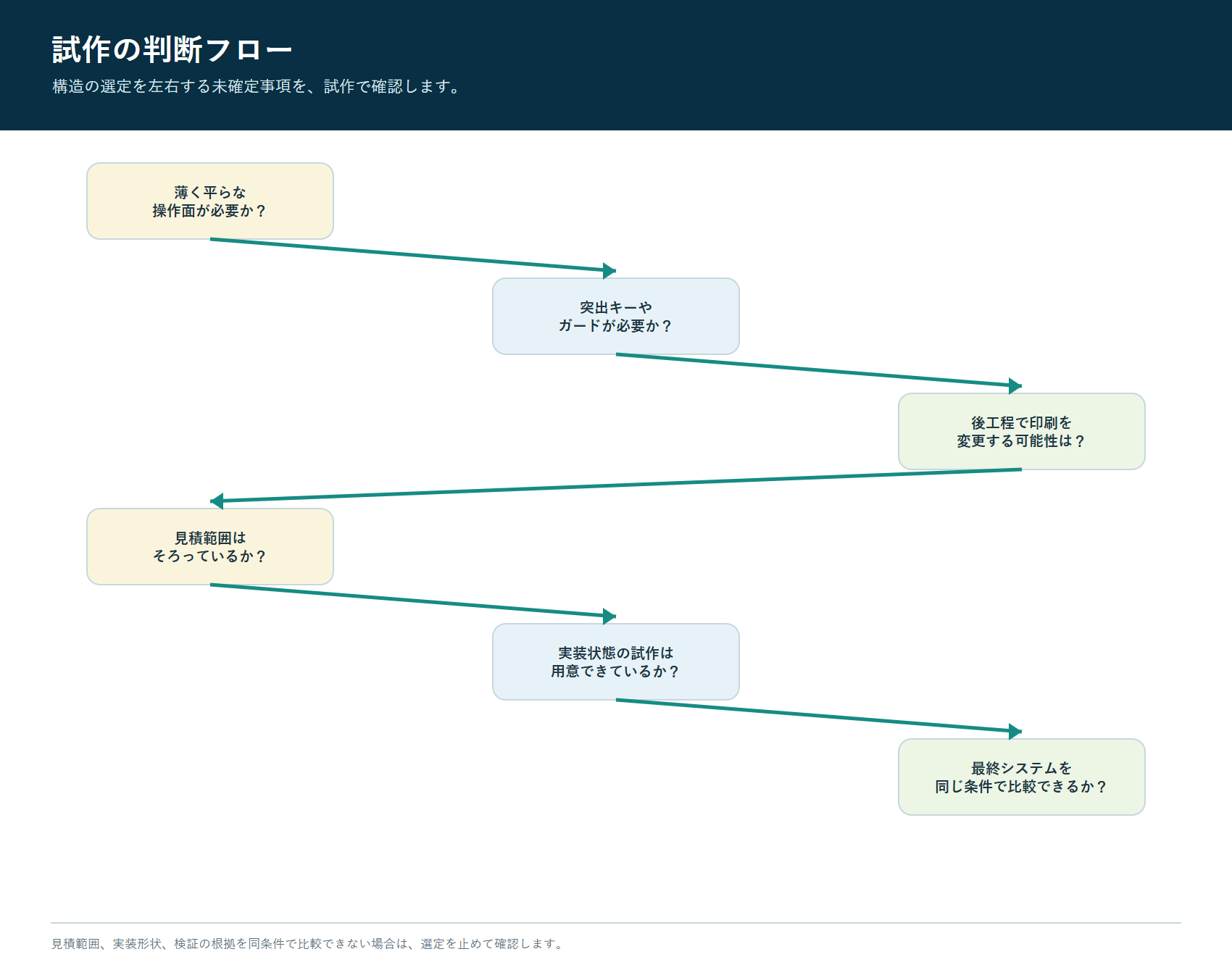

プロトタイプの決定木に従う

開始
  |
  +-- 薄く平らな印刷済み前面が必須か？
  |       |
  |       +-- はい -> まず1つ目のメンブレン構造を試作
  |       |
  |       +-- いいえ
  |
  +-- 隆起形状、視線を外した操作位置、ガード、成形形状が不可欠か？
  |       |
  |       +-- はい -> まず1つ目のシリコン構造を試作
  |       |
  |       +-- いいえ
  |
  +-- 機械設計を凍結した後にグラフィックや言語を変更するか？
  |       |
  |       +-- 頻繁 -> メンブレンと共通アートワークの選択肢を残す
  |       |
  |       +-- まれ
  |
  +-- いずれかの見積もりで回路、支持部、照明、取付け、試験が抜けているか？
  |       |
  |       +-- はい -> 評価前に供給範囲をそろえる
  |       |
  |       +-- いいえ
  |
  +-- リスクに焦点を当てた設置済みプロトタイプを2つ作る
          |
          +-- オペレーター作業、パッケージ、光学、シール経路、
              組立、検証、変更、サービス、総コストを比較する

この意思決定ツリーはチームにどのプロトタイプを最初に作るかを教えます。最終的に設置された比較に取って代わるものではありません。

JASPERのプロトタイピング機能ページフレーム
フィット、機能、外観、感触、照明、組立を考慮したプロトタイプ作業。
正確なシリコーンツール、膜変換、試験装置、サンプル段階、およびSK-05の成果物は、まだ見積もりの確認が必要です。

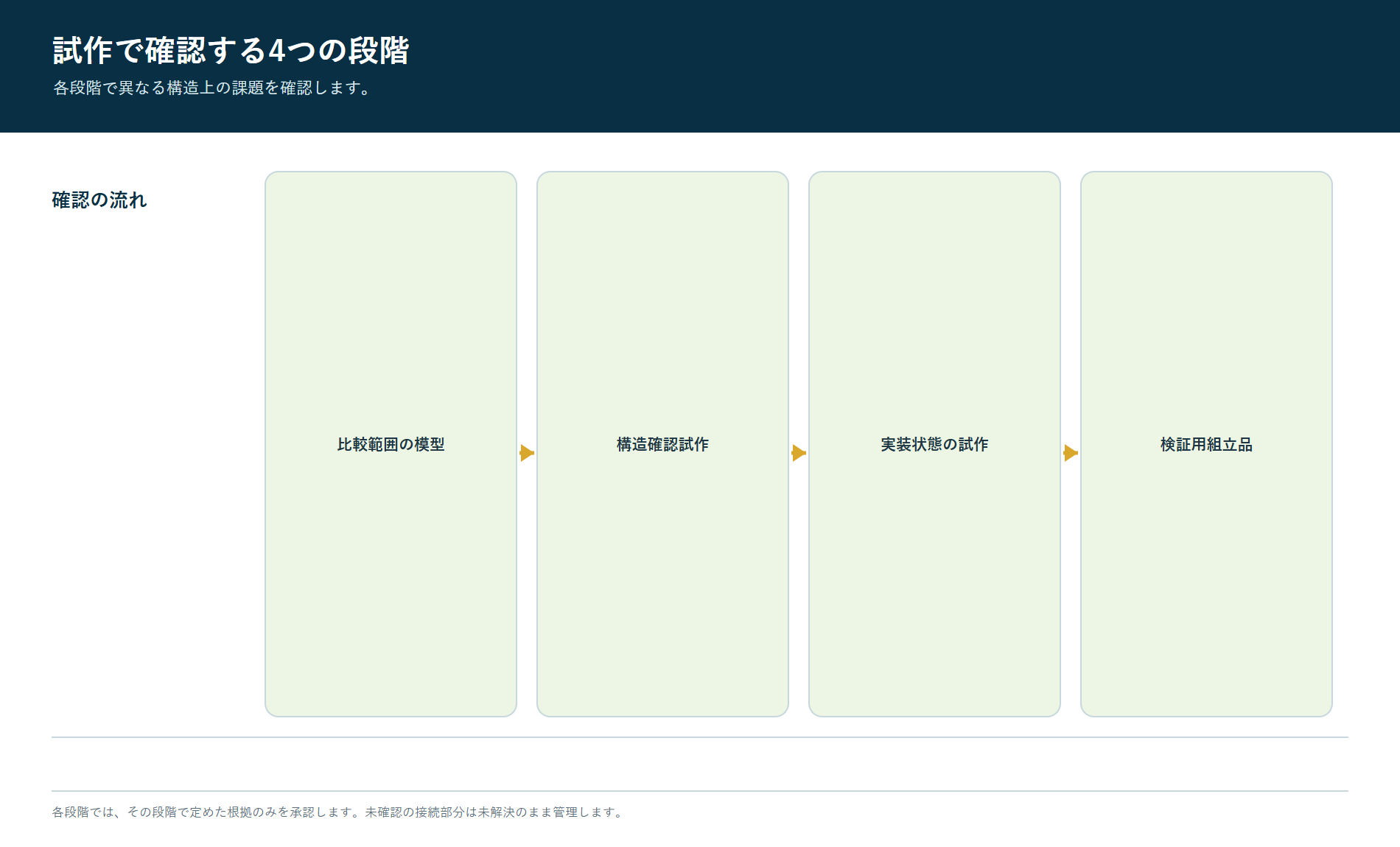

異なる質問に答えるプロトタイプを構築する

すべてを承認するために1つのサンプルに頼るのではなく、段階的な証拠を使用してください。

境界モックアップ

フロントエンベロープ、主要フィールド、オペレーターのリーチ、パネル開口、PCB またはテイルルート、コネクタアクセス、サポート、照明容量、およびサービスアクセスを確認してください。この段階では非量産材料を使用する場合があるため、最終的な感触、接着、回路、装飾、環境、または寿命を承認することはできません。

アーキテクチャサンプル

シリコーンの場合は、代表的な成形ジオメトリと意図した回路またはスイッチインターフェースを使用します。メンブレンの場合は、代表的なオーバーレイ、スペーサー、回路、ドーム（該当する場合）、テール、およびサポートを使用します。同じ筐体コンセプトで同じオペレータータスクを比較します。

量産意図の取り付け済みサンプル

意図した材料、装飾、照明、コネクタ、サポート、取り付け、ファスナー、接着剤または圧縮、および筐体を追加します。改訂情報とテスト構成を記録します。

検証組立

プロジェクトの寸法、機能、電気、視覚、環境、清掃、サイクル、シーリング、包装、およびサービスのチェックを適用します。ASTM F1578-24は、予め定められたサイクル要件に従った繰り返しの押下とリリースを含む、メンブレンスイッチ接点閉鎖のサイクリングの枠組みを提供します[5]。これは、製品のサイクル数、負荷、試料、電気的条件、または合格基準を設定するものではありません。

サプライヤー選定前に故障の所有権を比較する

各システムの症状を誰が診断し、修正するかを尋ねる:

サプライヤーの選定には、部品を作れることの確認にとどまらず、証拠へのアクセス、改訂記録、是正措置の責任を含めるべきです。

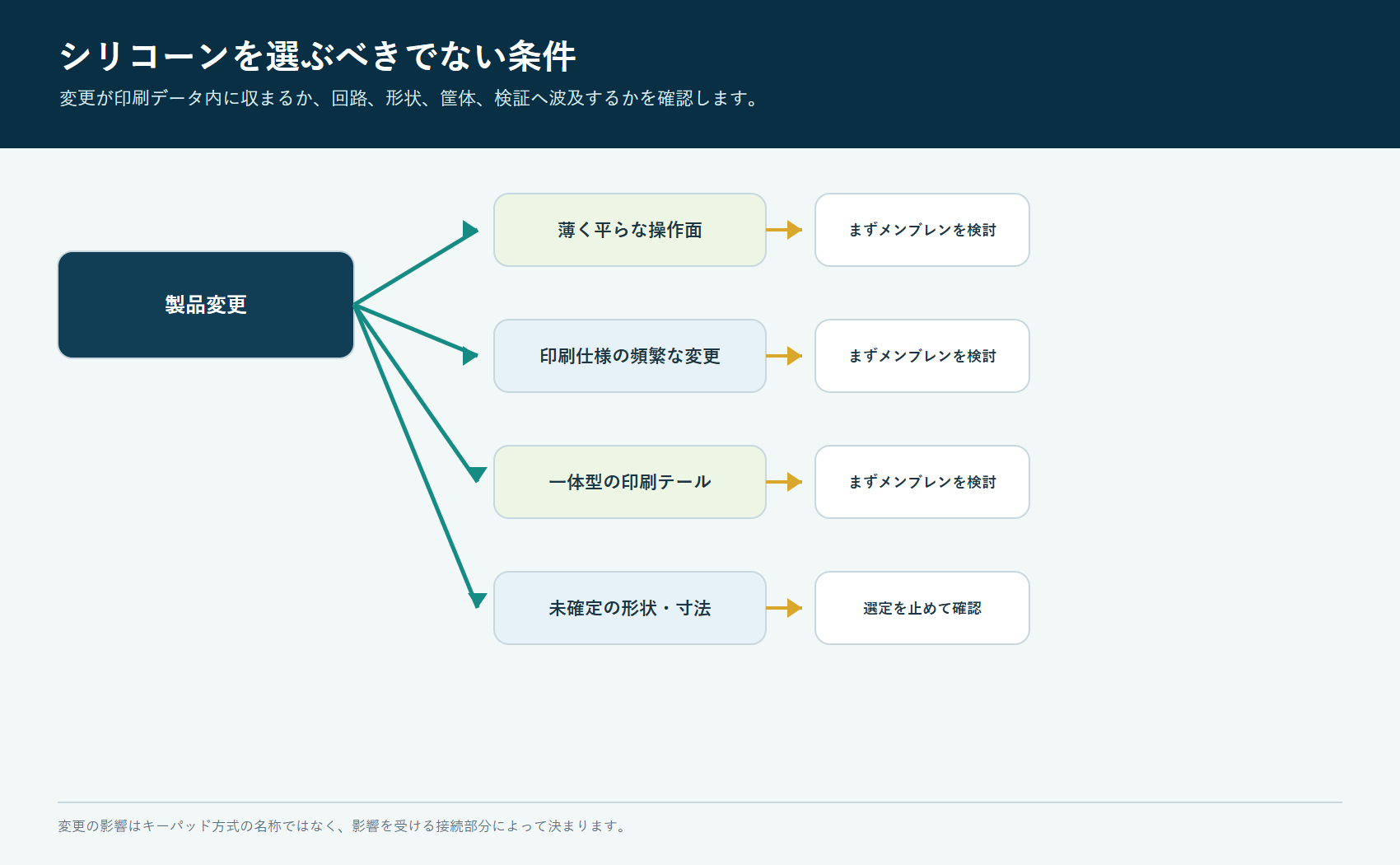

これらの条件下でシリコーンを選ばないでください

シリコーンは次の場合、標準としては適していません：

• 製品要件が非常に薄く平らで、連続的に印刷された制御面であり、隆起したキー形状が操作価値を提供しない場合；
• 言語、ブランド、またはモデルのアートワークの変更が後で予想され、機械式キーのフィールドを共通に保つことができる場合；
• 所望のスイッチ回路とフレキシブルテールは、同じ変換ラミネートに統合されるべきです;
• 接着された、拭き取り可能なオーバーレイが、推奨されるサービスおよび清掃用表面です;
• 成形された深さが、筐体、ディスプレイ、バッテリー、PCB、または部品エンベロープと干渉しています；
• プロジェクトは成形確定前にジオメトリを安定させることができません。
• 実績のあるメンブレンアーキテクチャは、すでにオペレーター、環境、検証、供給、およびサービス要件を満たしています。
• OEMは、ばらばらのキー配列が作り出す個別のPCB、サポート、整列、および組み立てのインターフェースを制御できません。

これらの場合にメンブレンを選択することは、ダウングレードではありません。それは、アーキテクチャとシステム境界の間でより良い適合です。

証拠が比較できない場合は決定を中止する

次の場合はいずれのルートも承認しないでください：

• 一方のサンプルが緩く、もう一方が設置されている場合；
• 見積もりには、異なる回路、コネクタ、照明、取り付け、またはテスト内容が含まれています;
• 筐体のサポートおよび密封経路が未定義です;
• グラフィックおよび言語のバリエーションがカウントされていません;
• 金型の所有権および改訂費用が欠落しています;
• 試作サンプルは異なるオペレーターまたは環境の前提を使用しています;
• ライフサイクルコストには、OEM の組立、スクラップ、サービス、または変更が含まれていません;
• 計画されたIP等級が緩いキーパッドに関連付けられています;
• 最終のPCB、パネル、ハウジング、またはテールルートはまだ動いている;
• 材料、工程、検査、または変更通知は、書面ではなく想定されている。

不均等な入力の下で行われたアーキテクチャの決定は、あたかも証拠であるかのように記録された単なる好みである。

比較見積もりのためのOEM入力パッケージ

2つのアーキテクチャレビュー双方に、管理した1つのパッケージを提出する。

操作者の作業と各キーの役割

• アプリケーションおよび製品の位置;
• オペレーター、手袋、姿勢、視線方向、アクセシビリティのニーズ;
• 主要な役割、頻度、誤作動防止の制御、およびフィードバックの好み;
• 清掃、汚染、液体、ほこり、紫外線、温度、保管、および機械的曝露。

機械的および筐体

• 2D図面および3Dモデル;
• 前面エンベロープ、パネル開口、PCB、サポート、筐体、ファスナー、および避ける領域;
• キーまたはスイッチの中心、アクティブエリア、基準スキーム、公差、およびサービスアクセス;
• 取り付け、ボンドランド、捕獲、圧縮、排水、ベント、シールパス。

電気および光学

• キーマップ、回路、コネクタ、テイルルート、接地、シールド、およびテストインターフェース;
• 接触アーキテクチャおよび意図されたサポート;
• LED または他の光源、駆動、位置、ガイド、マスク、ウィンドウ、および電力供給された受入状態。

グラフィックスおよびバリアント

• ベクターアートワーク、言語、アイコン、色、テクスチャ、ウィンドウ、エンボス加工、および凡例方法;
• バリアントマトリックス、予想される変更時期、共通部品、在庫戦略。

商業および検証

• プロトタイプの段階と数量;
• 発売、年間、バリアント、サービス、およびライフエンド時の需要シナリオ;
• 必要な記録、サンプルトレーサビリティ、検査、検証、梱包、変更通知;
• 顧客提供部品および要求された供給、組立、およびテスト範囲。

よくある質問

出典

1. WACKER、固体および液体シリコーンゴム – 材料および加工ガイドライン
2. Mylar Speciality Films、Melinex ST504 技術データシート
3. Henkel、LOCTITE EDAG 423SS E&C 導電インク
4. 3M、メンブレンスイッチ ホワイトスペーサー 7966MWS 技術データシート
5. ASTM International、ASTM F1578-24 膜スイッチの接点閉鎖サイクル
6. IEC、IEC 60529 エンクロージャーによる保護等級

材料および標準の情報源は、上記のアーキテクチャの関係および試験範囲をサポートします。これらは JASPER 材料、プロセス、装置、試験結果、寿命、力、変位、厚さ、体積、コスト、リードタイム、またはエンクロージャー等級を確立するものではありません。プロジェクトの値は、承認された図面、見積もり、サンプル状態、方法、および受け入れ計画を必要とします。
