Folientastatur vs. Silikonschaltmatte: Auswahlhilfe

Wählen Sie eine Silikonschaltmatte, wenn das Produkt eine dreidimensional geformte Tastenoberfläche, eine gezielt ausgelegte Betätigungscharakteristik, eine eindeutige Fingerführung oder ein Elastomerbauteil benötigt, das in die Gehäuseschnittstelle eingebunden ist. Wählen Sie eine Folientastatur, wenn eine dünne laminierte Bedienoberfläche, integrierte Grafik und Schaltung, schnelle Änderungen der Druckdaten oder eine ebene, abwischbare Frontfläche im Vordergrund stehen. Diese technische Entscheidungsvorlage richtet sich an die Teams für Mechanik, Elektronik, Industriedesign, Qualität und Beschaffung bei OEMs. Sie vergleicht beide Architekturen unter denselben Annahmen zu Bedienern, Gehäuse, Schaltung, Umgebung, Validierung, Stückzahlen und Service, statt ein loses Gummiteil einer vollständigen Folientastaturbaugruppe gegenüberzustellen.

Für einen belastbaren Beschaffungsvergleich erfassen Sie die kundenspezifischen Silikonschaltmatten und Folientastaturen von JASPER in einem gemeinsamen Anforderungsblatt. Der Angebotsumfang muss ausweisen, ob die jeweilige Option nur das vom Bediener berührte Bauteil oder auch Schaltkreis, Grafik, Beleuchtung, Klebstoff, Steckverbinder, Abstützung, Gehäuseschnittstelle, Montage und Funktionsprüfung umfasst. Ein niedriger Teilepreis bedeutet keinen niedrigen Systempreis, wenn die fehlenden Schichten an einen anderen Lieferanten oder in die OEM-Montage verlagert werden.

Entscheidungsprotokoll

Entscheidungsstatus: vorläufig, bis der eingebaute Gesamtaufbau, die erwarteten Änderungen und der Validierungsplan festgelegt sind.

Frage: Soll die Schnittstelle bei identischen Produktanforderungen eine geformte Silikonschaltmatte oder eine laminierte Folientastatur verwenden?

Entscheidungsregel: Wählen Sie die Architektur, die die risikoreichsten Systemanforderungen mit möglichst wenigen unkontrollierten Schnittstellen erfüllt. Entscheiden Sie nicht anhand eines Musters in der Hand, einer Zeichnung der Oberseite oder einer Stückpreisspalte, die Werkzeuge, Gegenbauteile, Montage, Validierung, Service und spätere Änderungen ausklammert.

Wichtigstes Ausschlusskriterium für Silikon: Wenn das Produkt sehr dünn und flach bleiben muss, häufig wechselnde Druckgrafiken aufweist oder von einer verklebten Bedienfolie profitiert, die Grafik und Schaltung vereint, kann eine Folientastatur die schlüssigere Architektur sein.

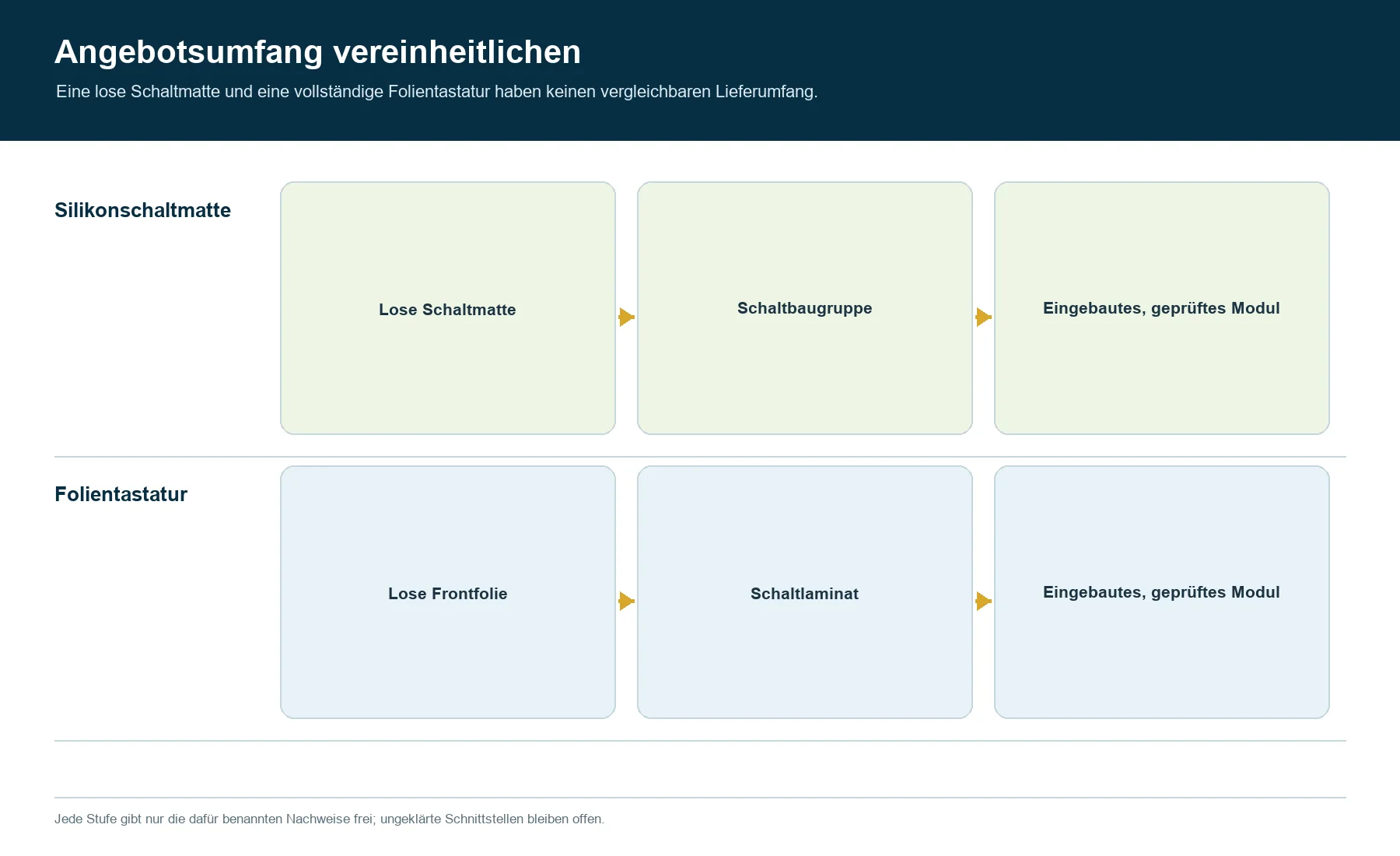

Vergleichen Sie denselben Systemumfang

Der Vergleich ist nicht belastbar, wenn die Silikonvariante als lose geformte Schaltmatte kalkuliert wird, die Folienvariante dagegen als dekorierte, verklebte, mit Anschlüssen versehene und elektrisch geprüfte Baugruppe. Das gilt auch umgekehrt: Das Silikonangebot kann PCB, LEDs, Steckverbinder und Abstützung enthalten, während beim Folienangebot die Montageplatte oder die Schnittstelle zur Steuerung fehlt.

Vereinheitlichen Sie diese Leistungsumfänge, bevor Sie eine Präferenz diskutieren:

Die gewählte Architektur sollte keine verdeckte Verpflichtung mit sich bringen, die erst nach der Konstruktionsfreigabe sichtbar wird.

Definieren Sie beide Architekturen ohne werbliche Vereinfachungen

Eine Silikonschaltmatte ist eine geformte Bedieneinheit aus Elastomer. Erhabene Tasten, Wände, Stege, Rand, Kontakte, Elemente zur Lichtführung und Positioniermerkmale können in einem Formteil zusammengefasst sein; die elektrische Schaltung und die kraftaufnehmende Struktur müssen dennoch festgelegt werden. WACKER beschreibt unterschiedliche Formgebungsverfahren für Silikon und den Zusammenhang zwischen Material- und Verfahrensauswahl.[1] Das ist ein vom Materialhersteller beschriebener Zusammenhang und kein Nachweis dafür, dass JASPER bei jedem Projekt ein bestimmtes Verfahren einsetzt.

Eine Folientastatur ist eine laminierte Bedieneinheit aus ausgewählten Grafik-, Abstands-, Schaltungs-, Klebstoff-, Schnappscheiben-, Anschluss-, Abschirm- und Montagelagen. Nicht jeder Aufbau enthält alle Lagen. Mylar Specialty Films beschreibt eine Polyesterfolie, die sich für Grafik-, Leit- und Isolierfarben in den Grafik- und Schaltungslagen von Folientastaturen eignet.[2] Henkel beschreibt separat eine im Siebdruck verarbeitbare Leitfarbe für Niederspannungsschaltungen auf Polyesterfolie.[3] Diese Quellen belegen mögliche Bausteine, keinen universellen JASPER-Aufbau.

Der wesentliche Unterschied liegt im Aufbau: Bei Silikon entstehen Form und Federverhalten weitgehend durch die geformte Elastomergeometrie. Bei einer Folientastatur ergibt sich das Bedienverhalten aus einem zugeschnittenen und laminierten Schichtsystem, gegebenenfalls mit einer separaten taktilen Schnappscheibe.

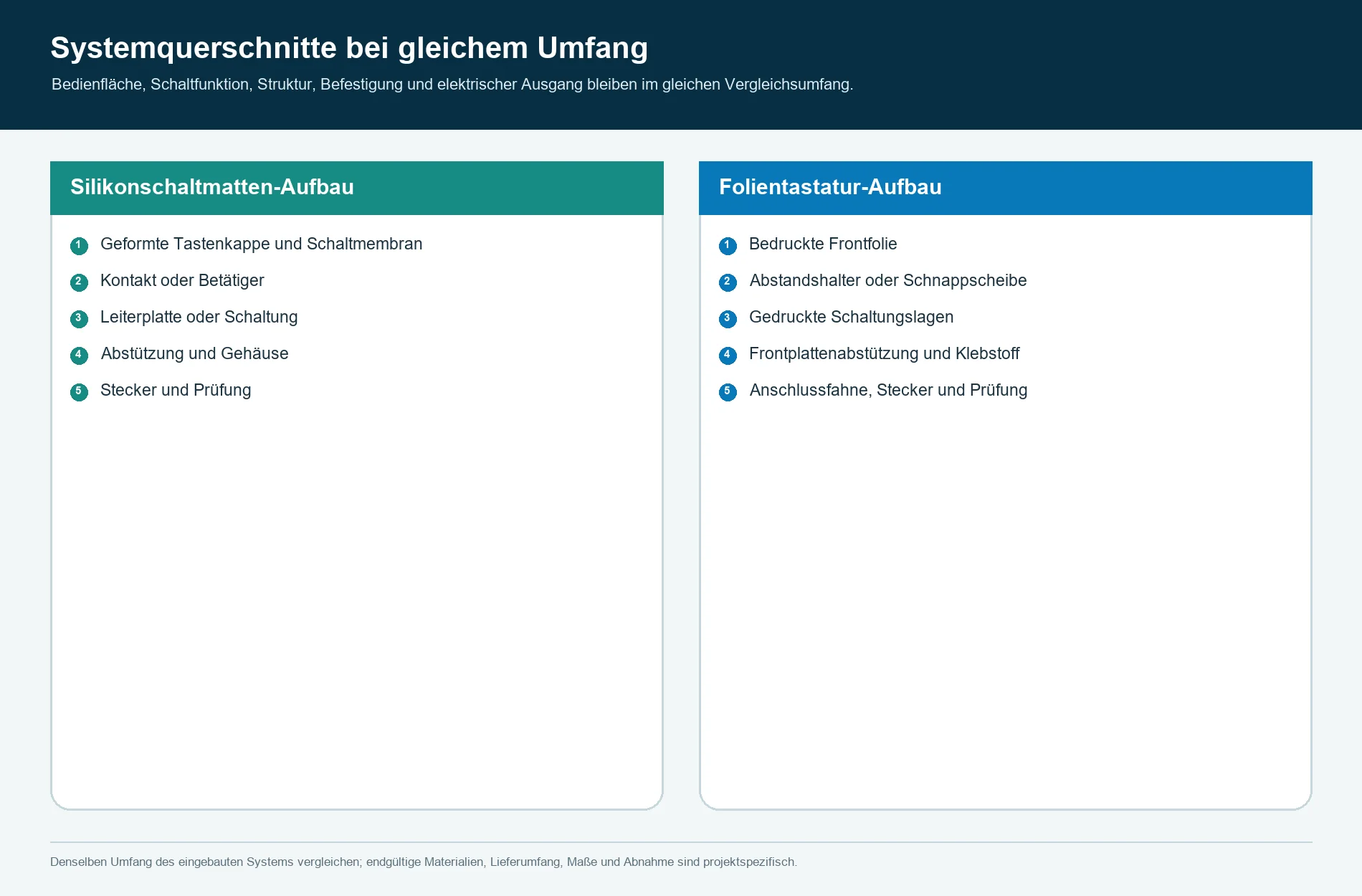

Vergleichen Sie die Systemquerschnitte

Die folgenden Querschnitte bilden dieselben äußeren Funktionen ab: Fingerbetätigung, sichtbare Beschriftung, elektrischer Kontaktschluss, Abstützung, Gehäusemontage und Steckverbinderanschluss.

SILIKONSYSTEM

Bediener
   |
geformte Tastenoberseite + Beschriftung/Oberfläche
   |
geformte Wand/Steg/Führung
   |
leitfähiger Kontakt oder Betätiger
   |
PCB, FPC, PET-Schaltung, Schnappscheibe oder Einzelschalter
   |
Stützplatte / Kraftaufnahme durch das Gehäuse
   |
Gehäuseeinfassung + Dichtpfad am Rand + Steckverbinder


FOLIENTASTATURSYSTEM

Bediener
   |
bedruckte Bedienfolie + optionale Prägung
   |
Klebstoff der Bedienfolie / Abstandslage / optionale taktile Schnappscheibe
   |
gedruckte Schaltungskontaktlagen
   |
rückseitiger Klebstoff oder mechanische Abstützung
   |
Montageplatte / Gehäuse + flexible Anschlussfahne + Steckverbinder

Die Zeichnungen verdeutlichen die Beschaffungsfrage. Silikon macht die Schaltung nicht überflüssig. Eine Folientastatur macht die mechanische Abstützung nicht überflüssig. Fehlen diese Positionen in einem Angebot, werden die zugehörige Entwicklungsarbeit, Toleranzverantwortung, Beschaffung und Fehlerverantwortung an anderer Stelle übernommen.

Legen Sie das gemeinsame Anforderungsblatt vor dem Mustervergleich fest

Geben Sie beiden Architekturvarianten dasselbe Anforderungspaket:

• Bediener, Handschuhe, Tastenfunktionen, Blickrichtung und Anforderungen an die Barrierefreiheit;
• Produktbauraum, Geometrie der Frontfläche, Ausschnitt in der Bedienplatte und interne Freihaltebereiche;
• Schaltungslogik, Tastenbelegung, Steckverbinder, Verlauf der Anschlussfahne sowie Anforderungen an Erdung und Abschirmung;
• Grafik, Sprachen, Symbole, Farbreferenzen, Fenster, Anzeigen und Zustände der Hinterleuchtung;
• tatsächlich auftretende Belastungen durch Staub, Flüssigkeiten, Reinigung, Öl, UV, Temperatur, Lagerung, Schwingungen und Stöße;
• Dichtpfad des Gehäuses, Befestigungselemente, Montageuntergrund, Entwässerung, Belüftungsöffnungen, Kabeldurchführungen und Serviceöffnungen;
• Validierungsverfahren, Musterzustände, Abnahmekriterien, Rückverfolgbarkeit und Anforderungen an Änderungsmitteilungen;
• Prototypenphasen, Anlaufprognose, Szenario für den Jahresbedarf, Produktlebensdauer und Servicestrategie;
• Lieferumfang, kundenseitig beigestellte Teile, Prüfprotokolle, Verpackung und Verantwortung für die Endprüfung.

Unbekannte Anforderungen sollten als unbekannt gekennzeichnet und nicht durch Standardannahmen des Lieferanten ersetzt werden. Die Architekturentscheidung kann offenbleiben, während das Team die wenigen ungeklärten Punkte klärt, die sie umkehren könnten.

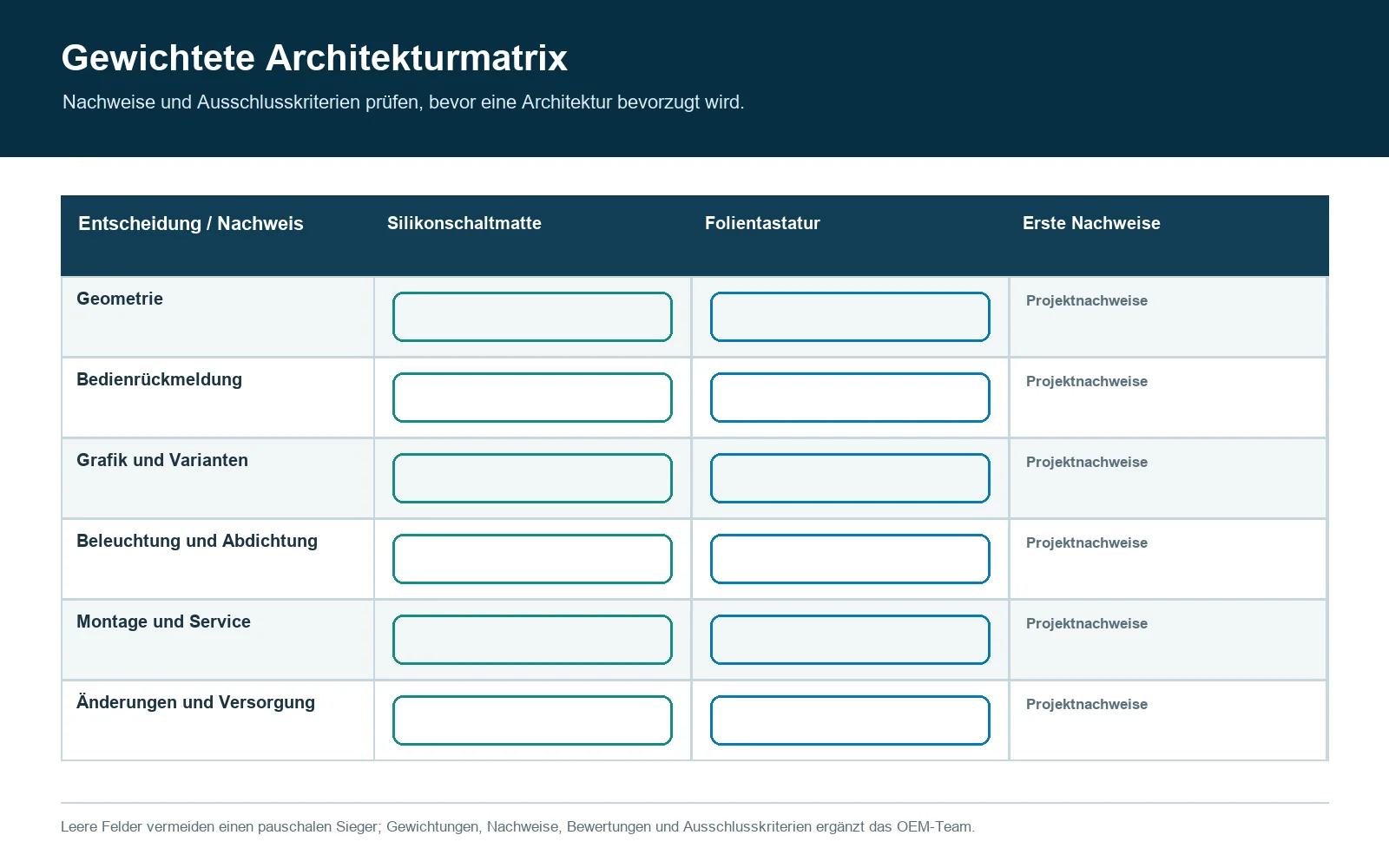

Nutzen Sie eine gewichtete Architekturmatrix

Gewichten Sie nicht jede Zeile gleich. Legen Sie die projektspezifischen Gewichtungen fest, bevor jemand die Bewertungen der Varianten sieht. Bei einem sicherheitsrelevanten Bedienelement für Handschuhbedienung kann die Fingerführung besonders wichtig sein. Bei einem kompakten Handgerät können Bauhöhe und Grafikvarianten stärker ins Gewicht fallen.

Die Matrix dient als Diskussionsgrundlage, nicht als universelles Bewertungsschema. Schließt ein einziges Muss-Kriterium eine Variante aus, darf dieser Mangel nicht durch Mittelwertbildung ausgeglichen werden.

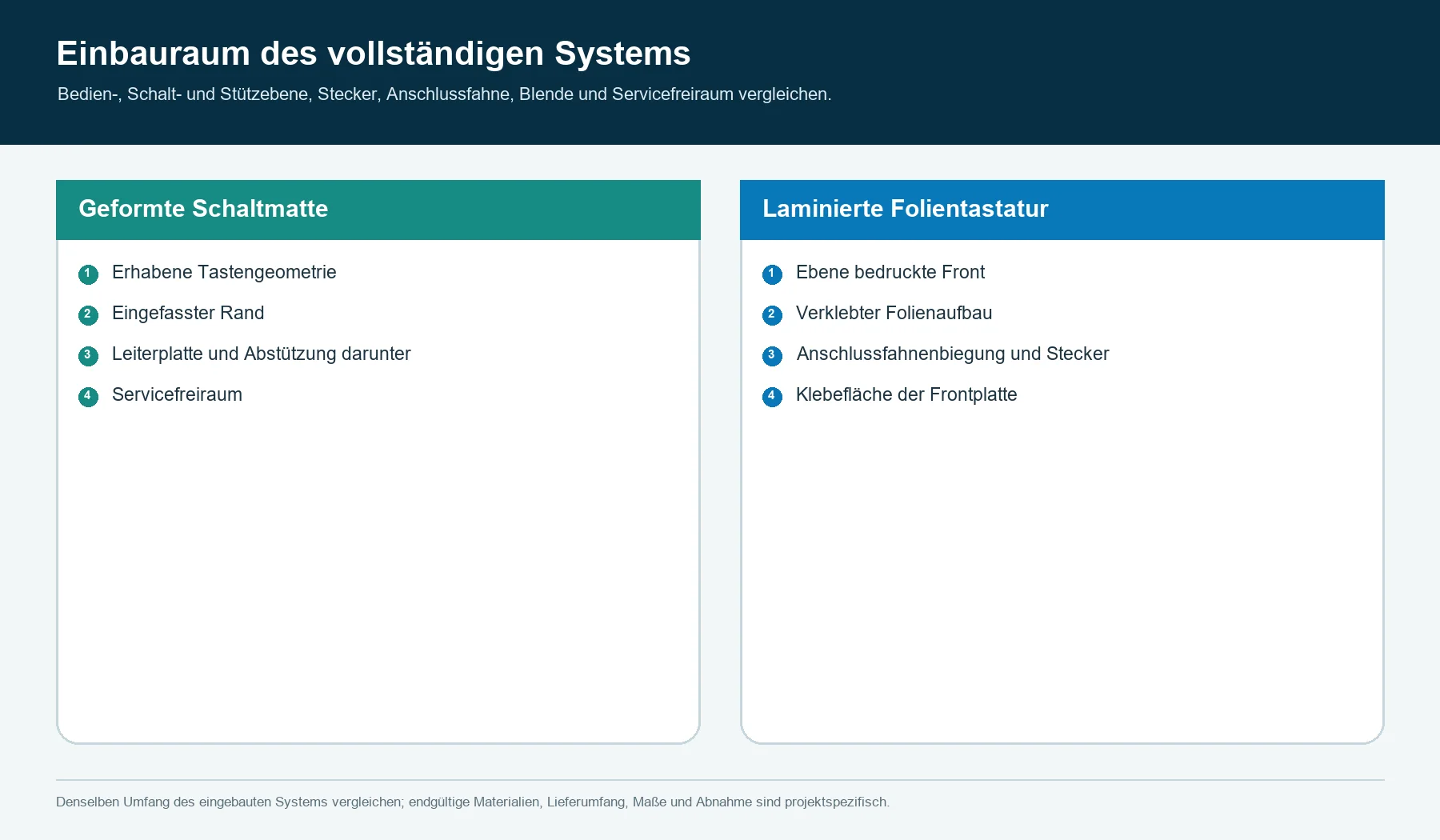

Die Bauhöhe ergibt sich aus dem gesamten Aufbau

Eine Folientastatur wird häufig gewählt, wenn die vordere Bedieneinheit dünn und eben bleiben muss. Dieser Vorteil kann entfallen, wenn später ein dicker Träger, ein separater Lichtleiter, hohe Bauteile, eine tiefe Einfassung oder eine Schutzabdeckung hinzukommen. Eine Silikonschaltmatte kann dagegen mehr sichtbare Bauhöhe beanspruchen, diesen Raum aber für Fingerführung, Tastentrennung, Schutzkonturen oder eine geformte Oberfläche nutzen.

Vergleichen Sie diese Abmessungen im eingebauten Zustand:

• Abstand von der Gehäusefront zur Berührungsfläche des Bedieners;
• Abstand von der Bedienoberfläche zur elektrischen Schaltebene;
• Abstand von der Schaltebene zur kraftaufnehmenden Stützfläche;
• Bauraum für LEDs, Bauteile, Steckverbinder und die Biegung der Anschlussfahne;
• zulässiger Weg bis zum elektrischen Kontaktschluss und zum mechanischen Anschlag;
• Toleranzanteile von Klebstoff, Träger, PCB, Gehäuse, Dichtung und Befestigungselementen;
• Freiraum für Service und Demontageweg.

Für diese Entscheidung gibt es keinen universellen Grenzwert für Dicke oder Tastenhub. Die Freigabezeichnung sollte den zulässigen Bauraum und den dafür vorgesehenen seriennahen Gesamtaufbau festlegen.

Die Tastenhaptik beginnt bei der Bedienaufgabe

Silikon ermöglicht erhabene Formen und eine durch das Elastomer bestimmte Kraftcharakteristik. Eine Folientastatur kann taktile Schnappscheiben, Prägungen, nichttaktile Schaltfunktionen oder eine Kombination daraus nutzen. Keine der beiden Architekturen bietet in jeder Baugruppe automatisch eine ausgeprägtere taktile Rückmeldung.

Bewerten Sie die tatsächliche Betätigung durch den Bediener:

• mittige Betätigung gegenüber Betätigung am Tastenrand;
• bloßer Finger gegenüber dem festgelegten Handschuh;
• bewusste Befehlsauslösung gegenüber wiederholter Dateneingabe;
• visuelle Bestätigung gegenüber Bedienung ohne Blickkontakt;
• zulässige oder unerwünschte akustische Rückmeldung;
• Entkopplung benachbarter Tasten;
• Rückstellung nach Verschmutzung oder Umweltkonditionierung;
• Betätigungsverhalten unter dem Einfluss von Montagedrehmoment und Gehäusekompression.

SK-05 legt keine Werte für Kraft, Tastenhub, Schnappverhalten, Rückstellung oder Steggeometrie fest. Diese Werte gehören in die Projektspezifikation und bei der Silikongeometrie in die gesonderte Kraft- und Hubuntersuchung. Hier geht es um die Architekturentscheidung: Benötigt der Bediener ein geformtes Tastenfeld, oder lässt sich die geforderte Bedienung mit einem laminierten Schaltaufbau erreichen?

Grafik und Variantenmanagement können die Entscheidung umkehren

Bei einer Folientastatur kann die Druckgrafik über den Schaltlagen liegen. Bleiben Schaltung und Mechanik unverändert, lassen sich Varianten von Markenauftritt, Sprache, Symbolen, Farben und Fenstern deshalb über Druckdaten und konfektionierte Lagen verwalten. Eine solche Änderung ist nicht automatisch geringfügig: Drucksiebe, Farbfreigabe, Passergenauigkeit, Stanzdaten, Lagerbestand, Validierung und Teilenummern können weiterhin betroffen sein.

Für die Grafik auf Silikon kommen eingefärbtes Formmaterial, Druck, aufgebrachte Beschichtungen, per Laser freigelegte Beschriftungen, eingeformte Symbole, Einsätze oder separate Tastenkappen infrage. Manche Varianten lassen sich durch nachgelagerte Dekoration umsetzen; andere betreffen das Formwerkzeug oder den optischen Aufbau. Eine Geometrieänderung ist keine reine Änderung der Druckdaten.

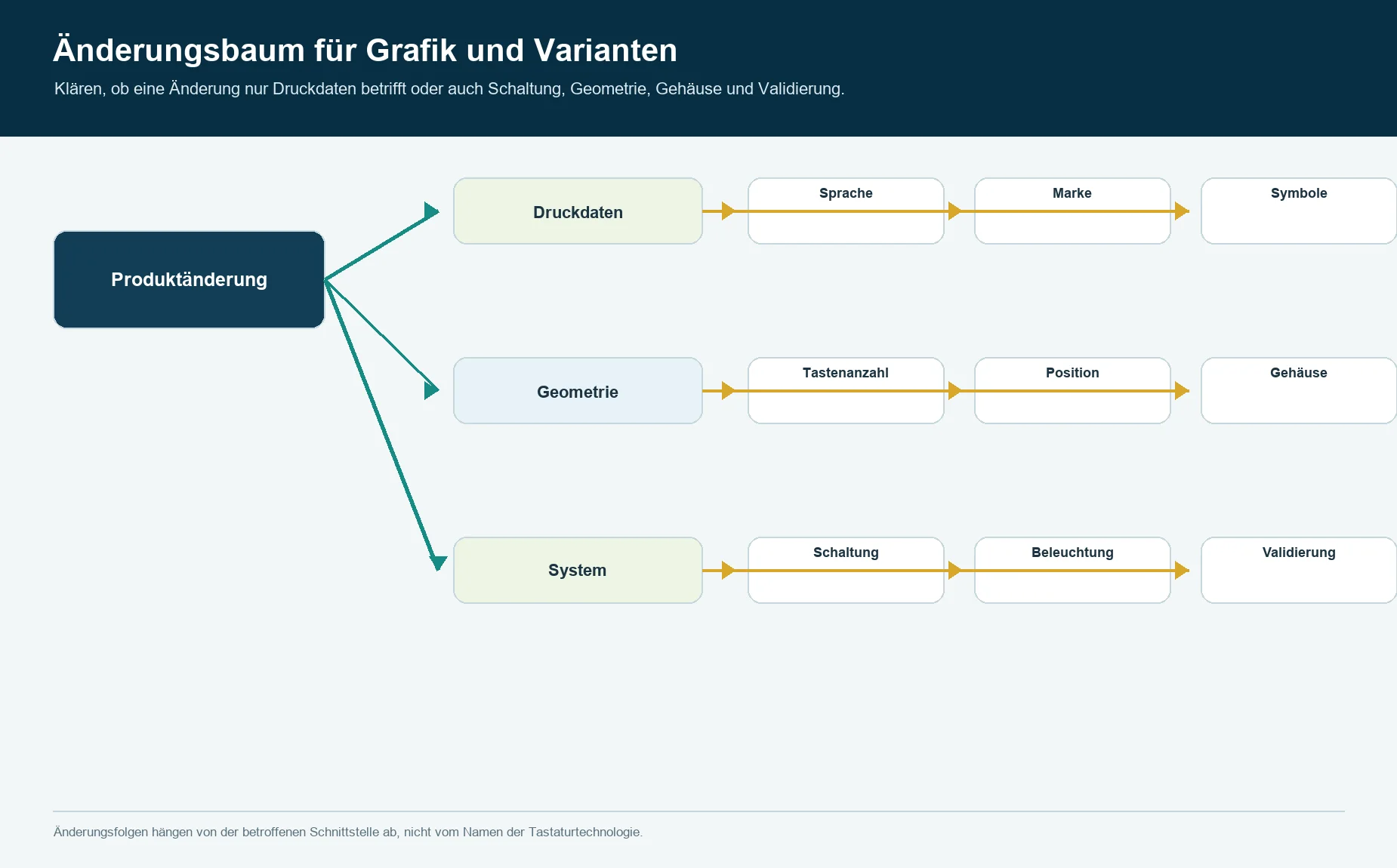

Erstellen Sie vor der Auswahl einen Variantenbaum:

Unterscheiden sich Modelle vor allem durch aufgedruckte Informationen, sollte eine Folientastatur ernsthaft geprüft werden. Erfordern die Varianten unterschiedliche erhabene Geometrien oder eine eindeutige Unterscheidbarkeit ohne Blickkontakt, kann Silikon die frühere Festlegung der Geometrie rechtfertigen.

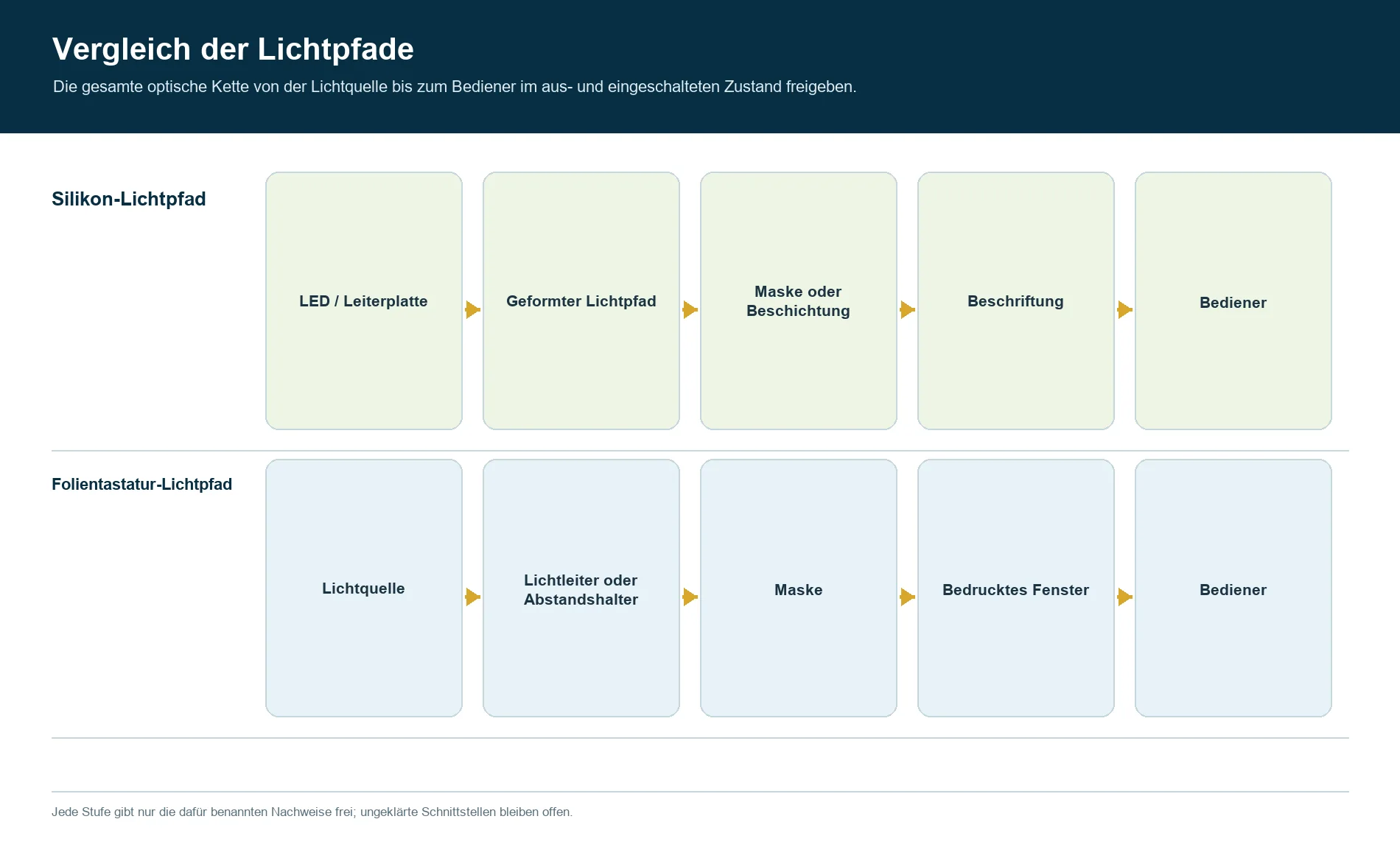

Vergleichen Sie die Hinterleuchtung entlang der gesamten optischen Kette

Beide Architekturen ermöglichen beleuchtete Beschriftungen und Anzeigen, unterscheiden sich aber in ihren Lichtpfaden. Die Silikonvariante kann transluzente Formbereiche, Beschichtungen mit freigelegten Beschriftungen, lichtabschirmende Geometrien, LEDs und eine PCB nutzen. Bei der Folienvariante kommen transparente oder bedruckte Fenster, Masken, Lichtleiter, Merkmale in den Abstandslagen, LEDs oder eine andere festgelegte Lichtquelle infrage.

Vergleichen Sie unter denselben Bedingungen bei eingeschalteter Beleuchtung:

Lichtquelle und Ansteuerung -> Position -> Luftspalt oder Lichtleiter -> tragende Lagen -> Maske und Beschriftung -> Bediener

Prüfen Sie das Erscheinungsbild im unbeleuchteten Zustand, die Lesbarkeit bei eingeschalteter Beleuchtung, lokale Helligkeitsspitzen, Lichtaustritt, optisches Übersprechen, Farbe, Betrachtungswinkel, Montageschwankungen und den Austausch im Service. Bewerten Sie die Hinterleuchtung nicht anhand eines unbeleuchteten Musters. Leiten Sie keine JASPER-Lichtquelle, kein Verfahren, keine Messmethode und kein Ergebnis ab, bevor das Angebot den tatsächlichen Projektumfang bestätigt.

Die Abdichtung betrifft das gesamte Gehäuse

Silikon kann durch eine angeformte Randlippe, ein Kompressionselement oder eine durchgehende Elastomeroberfläche zur Abdichtung beitragen. Eine Folientastatur kann eine verklebte Bedienfolie und eine Klebeschnittstelle auf einer definierten Bedienplatte beitragen. Keines der losen Bauteile besitzt für sich allein eine Schutzart gegen Eindringen.

IEC 60529 klassifiziert den Schutz, den ein Gehäuse bietet.[6] Die bewertete Konfiguration muss deshalb Tastatur, Bedienplatte oder Einfassung, Gehäusefugen, Befestigungselemente, Steckverbinder- oder Anschlussfahnendurchführung, Belüftung, Entwässerung, Serviceöffnungen und Montagezustand umfassen.

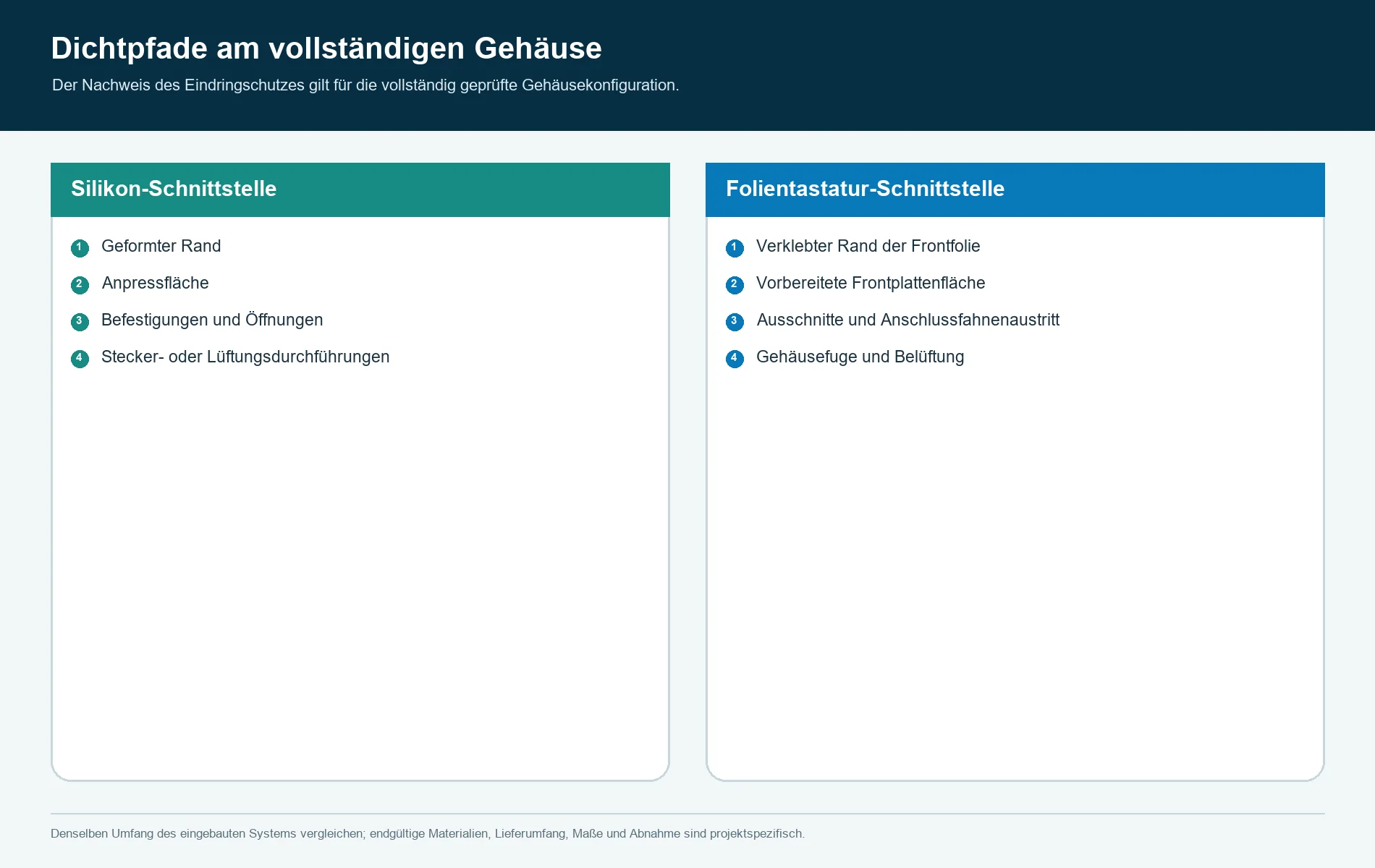

Prüfen Sie die möglichen Leckpfade:

Außenbereich
  -> Tastenfeld oder Rand der Bedienfolie
  -> umlaufende Klebe- oder Kompressionsfläche
  -> Ausschnitt in der Bedienplatte und Befestigungselemente
  -> Durchführung für Anschlussfahne / Kabel / Steckverbinder
  -> Gehäusefuge, Belüftungs- oder Serviceöffnung
  -> geschützter Elektronikraum

Silikon sollte nicht allein deshalb bevorzugt werden, weil Gummi mit Abdichtung verbunden wird. Eine Folientastatur sollte nicht allein deshalb bevorzugt werden, weil ihre Front durchgehend erscheint. Vergleichen Sie den tatsächlichen Dichtpfad und den vorgesehenen Prüfling.

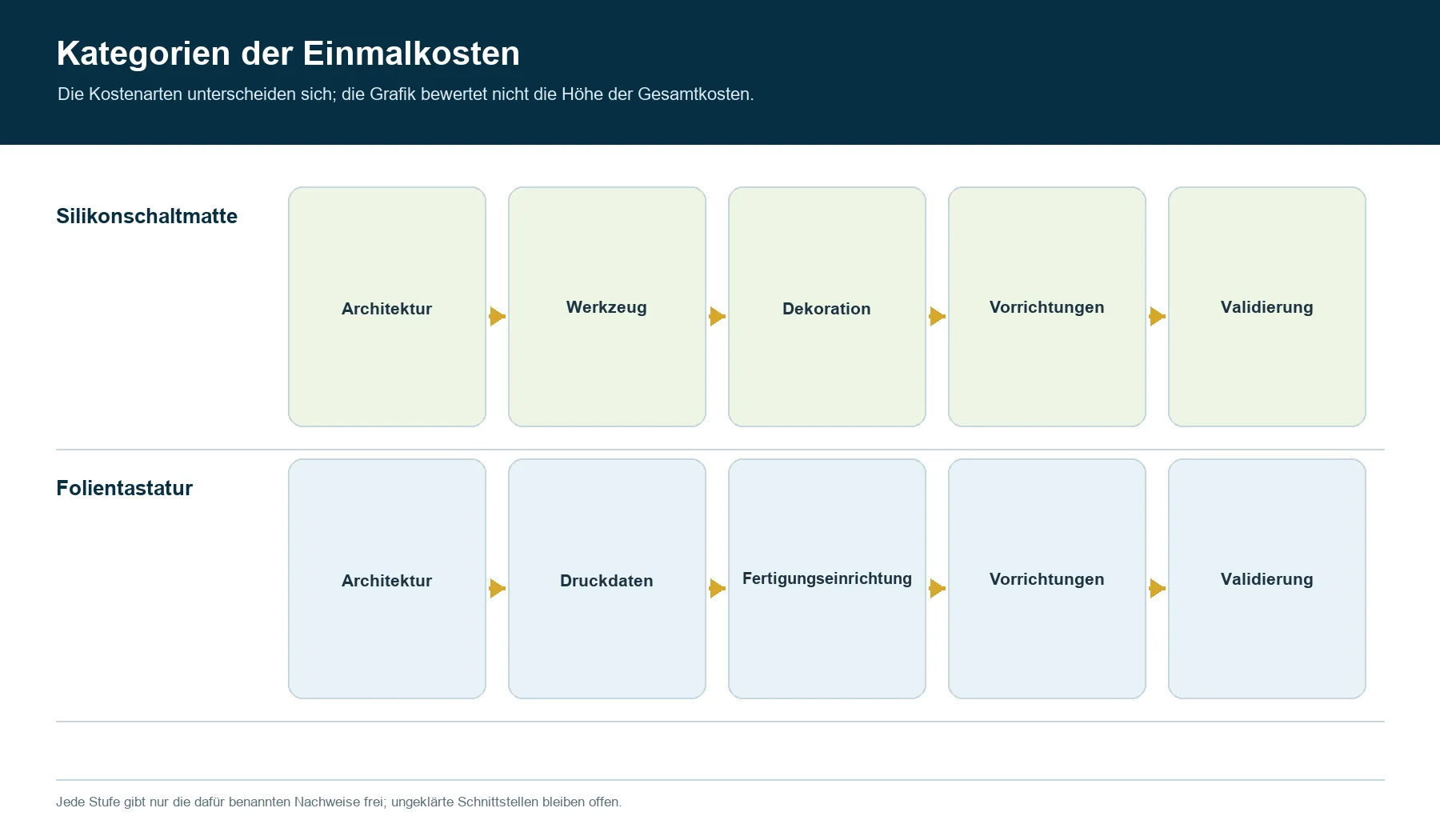

Werkzeug- und Einmalkosten sind unterschiedlich strukturiert

Silikon erfordert üblicherweise ein Formwerkzeug und gegebenenfalls separate Vorrichtungen, die Einrichtung der Dekorationsprozesse, die Integration von Kontakten und die Korrektur seriennaher Muster. Folientastaturen können Druckdatenaufbereitung, Drucksiebe, Schneidwerkzeuge oder Schneidprogramme, Laminiervorrichtungen, die Einrichtung für Schnappscheiben oder Abstandslagen, Werkzeuge für die elektrische Fertigung und Prüfvorrichtungen erfordern. Bei beiden Varianten können einmalige Entwicklungsaufwände entstehen.

Die richtige Frage lautet nicht, welche Technologie ohne Werkzeuge auskommt. Klären Sie:

• welche Kosten bezahlt werden müssen, bevor repräsentative Muster vorliegen;
• welche bereits finanzierten Arbeiten oder Betriebsmittel über Grafik- oder Modellvarianten hinweg wiederverwendbar sind;
• welche Kosten nach einer Änderung von Tastenbelegung, Schaltung, Gehäuse oder Material erneut anfallen;
• welche Werkzeuge kundeneigen, lieferanteneigen oder projektgebunden sind;
• welche Vorrichtungen die Serienfertigung absichern und welche nur der Entwicklung dienen;
• welche Nachweise die jeweilige Freigabestufe abschließen;
• was mit Werkzeugen und Daten nach einem Lieferantenwechsel oder Produkttransfer geschieht.

Die detaillierte Freigabe von Silikonwerkzeugen wird in SK-03 behandelt, nicht in diesem Vergleich. SK-05 betrachtet Werkzeuge als einen Teilaspekt der Architektur- und Beschaffungsentscheidung.

Montage kann Risiken bündeln oder verdecken

Eine Folientastatur kann als ein Laminat geliefert werden, das Grafikoberfläche, Schaltkreis, flexible Anschlussfahne, rückseitigen Klebstoff und optionale taktile Elemente vereint. Das kann die Zahl der an der Montagelinie bereitzustellenden Teile verringern. Sofern das Angebot nichts anderes festlegt, bleibt der OEM jedoch für die Vorbereitung der Bedienplatte, die Ausrichtung, das Verkleben, das Verlegen der Anschlussfahne, das Stecken der Anschlüsse, die Abstützung und die endgültige Funktion verantwortlich.

Eine Silikonschaltmatte kann als loses Bauteil zur Montage über einer kundenseitigen PCB geliefert werden oder als umfangreichere Baugruppe mit Schaltung, LEDs, Steckverbinder, Abstützung und Funktionsprüfungen. Die Fertigungsroute für Folientastaturen
und die Produktseiten von JASPER beschreiben kommerzielle Ausgangspunkte, belegen aber nicht den genauen Montageumfang dieses Projekts.

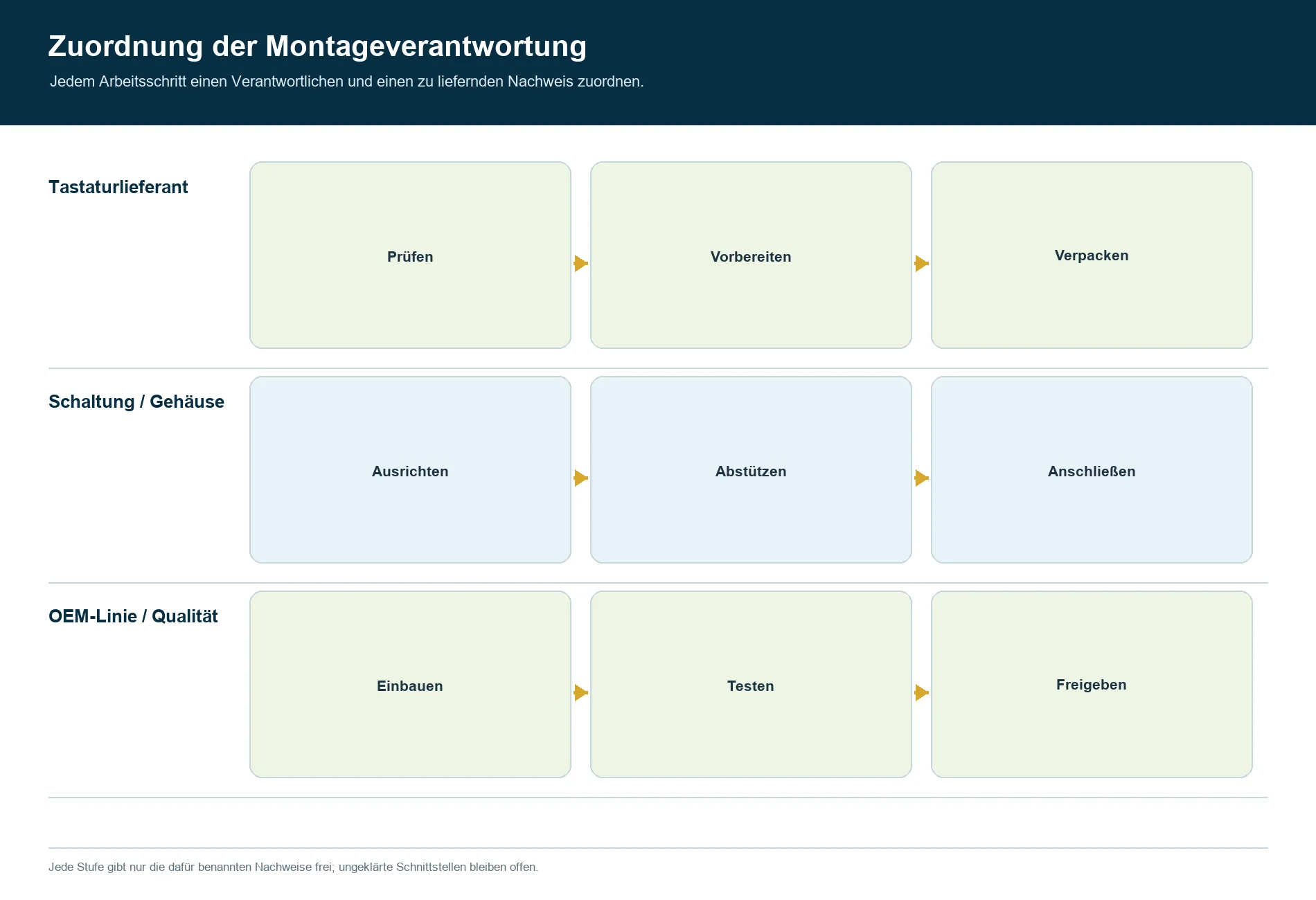

Erstellen Sie eine Verantwortungstabelle mit genau einem Verantwortlichen für jeden Arbeitsschritt:

• Wareneingangsprüfung;
• Oberflächenreinigung und -vorbereitung;
• Positionierung anhand festgelegter Bezüge;
• Klebelaminierung oder mechanische Einfassung;
• Positionierung von PCB, Schnappscheiben, Abstandslagen oder Schaltern;
• Montage von LEDs und optischen Komponenten;
• Verlegung der Anschlussfahne und Begrenzung ihrer mechanischen Beanspruchung;
• Reihenfolge der Befestigung und Kompression;
• elektrische Prüfung;
• Sichtprüfung und Prüfung im eingeschalteten Zustand;
• Überprüfung des Gehäuses;
• Verpackung und Rückverfolgbarkeit.

Werden für einen Arbeitsschritt zwei Verantwortliche lediglich angenommen, ist niemand verlässlich verantwortlich.

Planen Sie Service und Reparatur vor der Klebstofffreigabe

Die Servicefreundlichkeit hängt stärker von der Befestigung und der Aufteilung in Module ab als vom Namen der Technologie.

Eine mechanisch eingefasste Silikonschaltmatte lässt sich möglicherweise von PCB und Gehäuse abnehmen. Dieser Vorteil entfällt jedoch, wenn sie verklebt, umspritzt oder hinter einer nur zerstörend lösbaren Gehäuseverbindung eingeschlossen ist. Eine Folientastatur kann als vollständige verklebte Schalteinheit austauschbar sein; beim Ablösen kann jedoch die Montagefläche beschädigt werden oder eine kontrollierte Reinigung und erneute Laminierung erforderlich werden.

Legen Sie fest:

• die vor Ort austauschbare Einheit;
• zulässige Demontagewerkzeuge und Zugangswege;
• ob Dichtungen oder Klebstoffe nur einmal verwendet werden dürfen;
• das Verfahren zur Reinigung und Oberflächenvorbereitung;
• den Zugang zum Steckverbinder und das Biegerisiko der Anschlussfahne;
• die Kalibrierung oder Funktionsprüfung nach dem Austausch;
• die Lagerung der Ersatzteile sowie die Verwaltung von Druckdaten und Änderungsständen;
• den Umgang mit gemischten Beständen alter und neuer Frontplatten.

Auch bei Produkten ohne Service vor Ort muss der Umfang der Nacharbeit in der Fertigung festgelegt werden. Das Ausschussrisiko kann sich zwischen einer austauschbaren Schaltmatte, einem verklebten Laminat und einem vollständig montierten HMI-Modul deutlich unterscheiden.

Konstruktionsänderungen wirken sich auf die Architekturen unterschiedlich aus

Ordnen Sie erwartete Änderungen vor dem Festschreiben der Konstruktion ein:

Die Tabelle prognostiziert keine Kosten. Sie zeigt, welche definierten Schnittstellen überprüft und erneut qualifiziert werden müssen. Eine „kleine“ Änderung ist nur dann klein, wenn ihre betroffenen Schnittstellen bekannt sind.

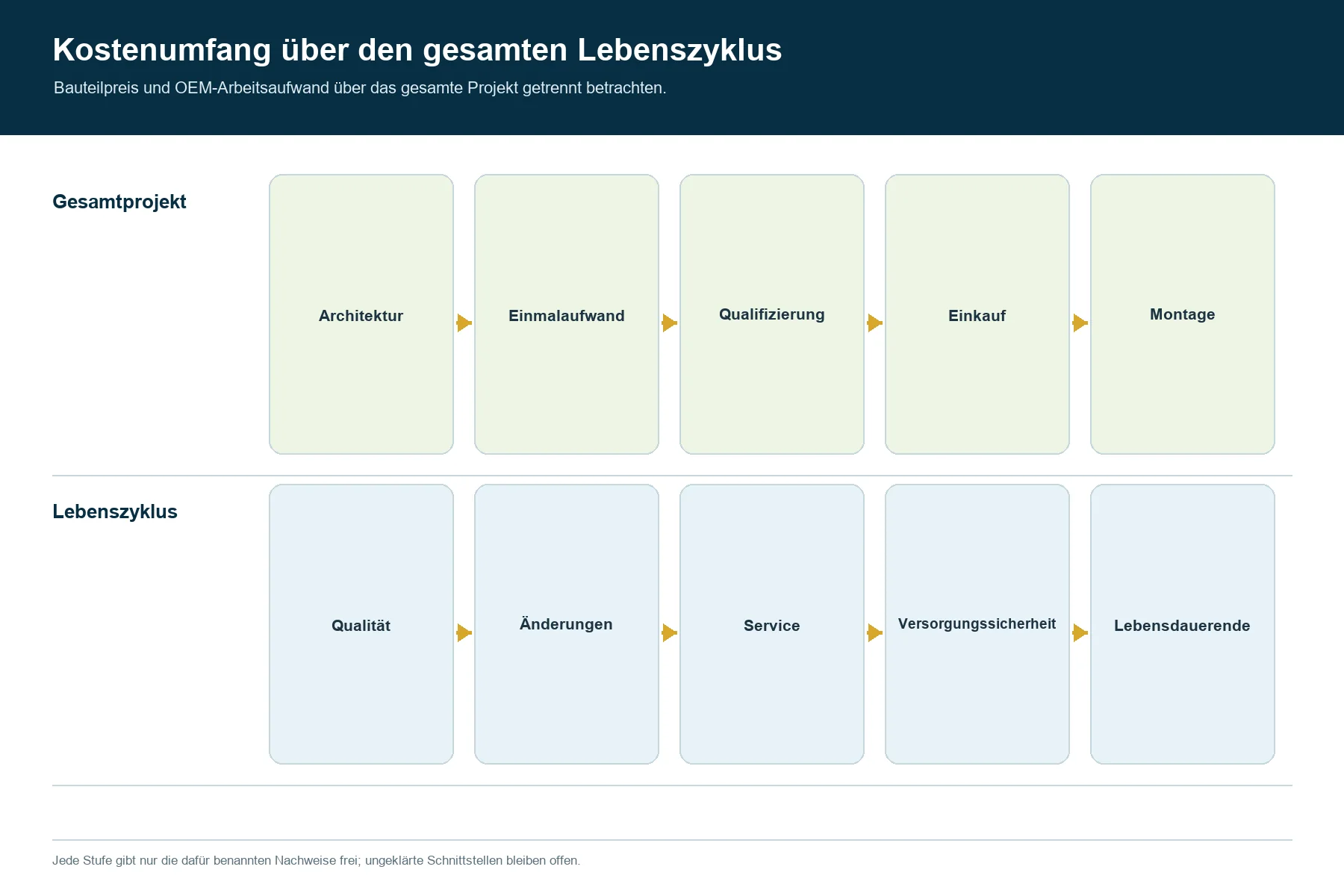

Legen Sie den Umfang der Gesamtkosten fest

Vergleichen Sie die Gesamtkosten nach Lebenszyklusphase anhand projektspezifischer Angebote und interner Arbeitsaufwände statt allgemeiner Branchendurchschnitte.

Dieses Modell verhindert, dass das Beschaffungsteam zwei Stückpreise vergleicht und dabei unterschiedliche Arbeitsumfänge beim OEM übersieht. Es zeigt auch, wann ein teureres Bauteil einen größeren Montage- oder Serviceaufwand entfallen lässt.

Stückzahlen wirken über die Kostenverteilung und das Änderungsrisiko

Die Stückzahl beeinflusst, wie Einmalaufwände verteilt werden, welcher Automatisierungsgrad erwägenswert ist, wie viele Varianten wirtschaftlich bleiben, welcher Lagerbestand durch Änderungen gefährdet ist und wie wichtig die Wiederholbarkeit in der Fertigung wird. Es gibt keine universelle Stückzahlschwelle, ab der eine Architektur gewinnt.

Arbeiten Sie stattdessen mit Szenarien:

• Entwicklungs- und Versuchsaufbauten;
• Bedarf zum Serienanlauf;
• erwarteter laufender Bedarf;
• Mehr- und Minderbedarf;
• Variantenmix;
• Ersatzteilbedarf für den Service;
• Wahrscheinlichkeit einer Neukonstruktion oder geänderter Vorschriften;
• Wahrscheinlichkeit eines Lieferantenwechsels;
• Strategie für Produktlebensdauer und Letztbevorratung.

Vergleichen Sie anschließend für jedes Szenario Gesamtkosten und Zahlungszeitpunkte. Eine stabile, langlebige Geometrie kann die Kosten eines eigenen Silikonwerkzeugs anders tragen als ein Produkt mit häufig wechselnden Frontplattenvarianten. Auch bei einem Folienaufbau mit geringer Anfangsinvestition können sich mit zunehmender Variantenvielfalt wiederkehrende Kosten für Druckdaten, Einrichtung, Validierung und veraltete Lagerbestände summieren.

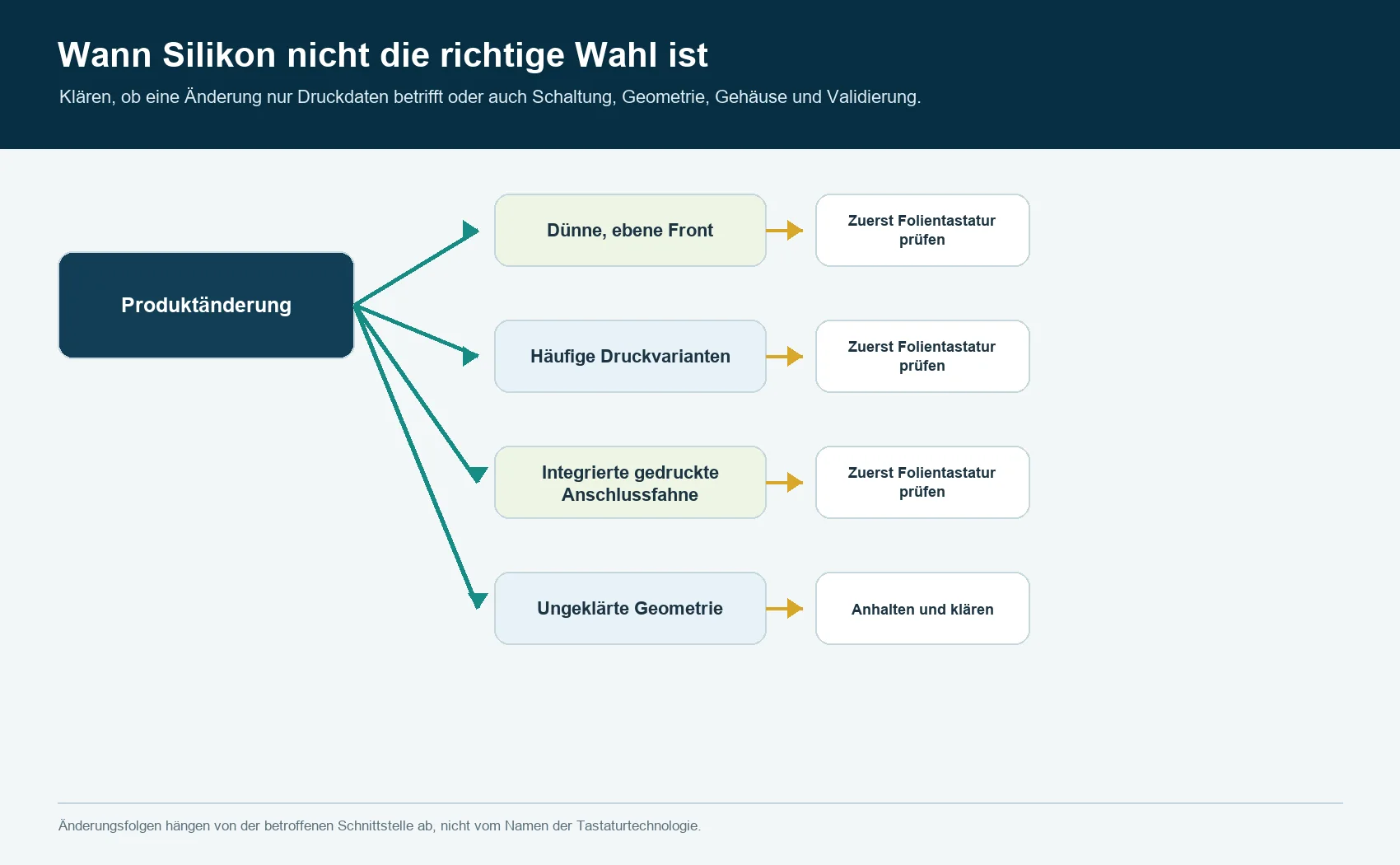

Wählen Sie nach dem Anwendungsverhalten statt nach der Branchenbezeichnung

Der Einsatz in industriellen Steuerungen ist ein relevanter Kontext, weil Handschuhe, Verschmutzung, Reinigung, Sichtbarkeit, Gehäuseaufbau und Servicezugang die Bedieneinheit beeinflussen können. Die Seite belegt nicht, dass jedes Industrieprodukt einen bestimmten der beiden Tastaturtypen verwenden sollte.

Silikon ist häufig eine Prüfung wert bei:

• erhabenen Bedienelementen, die ertastet werden;
• unterschiedlichen Tastenformen oder Schutzkonturen;
• Produkten, deren Industriedesign ein geformtes Tastenfeld vorsieht;
• Baugruppen, bei denen ein eingefasstes Elastomerbauteil das Gehäusekonzept unterstützt;
• Bedieneinheiten, bei denen eine separate PCB bereits Schalter, LEDs und Logik trägt.

Eine Folientastatur ist häufig eine Prüfung wert bei:

• dünnen, ebenen Bedienoberflächen;
• dicht angeordneten Druckbeschriftungen oder mehreren Frontplattenvarianten;
• integrierten gedruckten Schaltungen und einer flexiblen Anschlussfahne;
• verklebten Bedieneinheiten mit einer durchgehenden, abwischbaren Frontfläche;
• Produkten, bei denen flache Prägungen oder Schnappscheiben genügend Rückmeldung bieten.

Auch Hybridsysteme sind sinnvoll. Ein Silikonbetätiger kann einen separaten Schalter betätigen. Eine Folienbaugruppe kann hinter einer Einfassung oder einem geformten Tastenelement liegen. Eine gemischte Architektur kann die beste Lösung sein, wenn ihre zusätzlichen Schnittstellen ausdrücklich beherrscht werden.

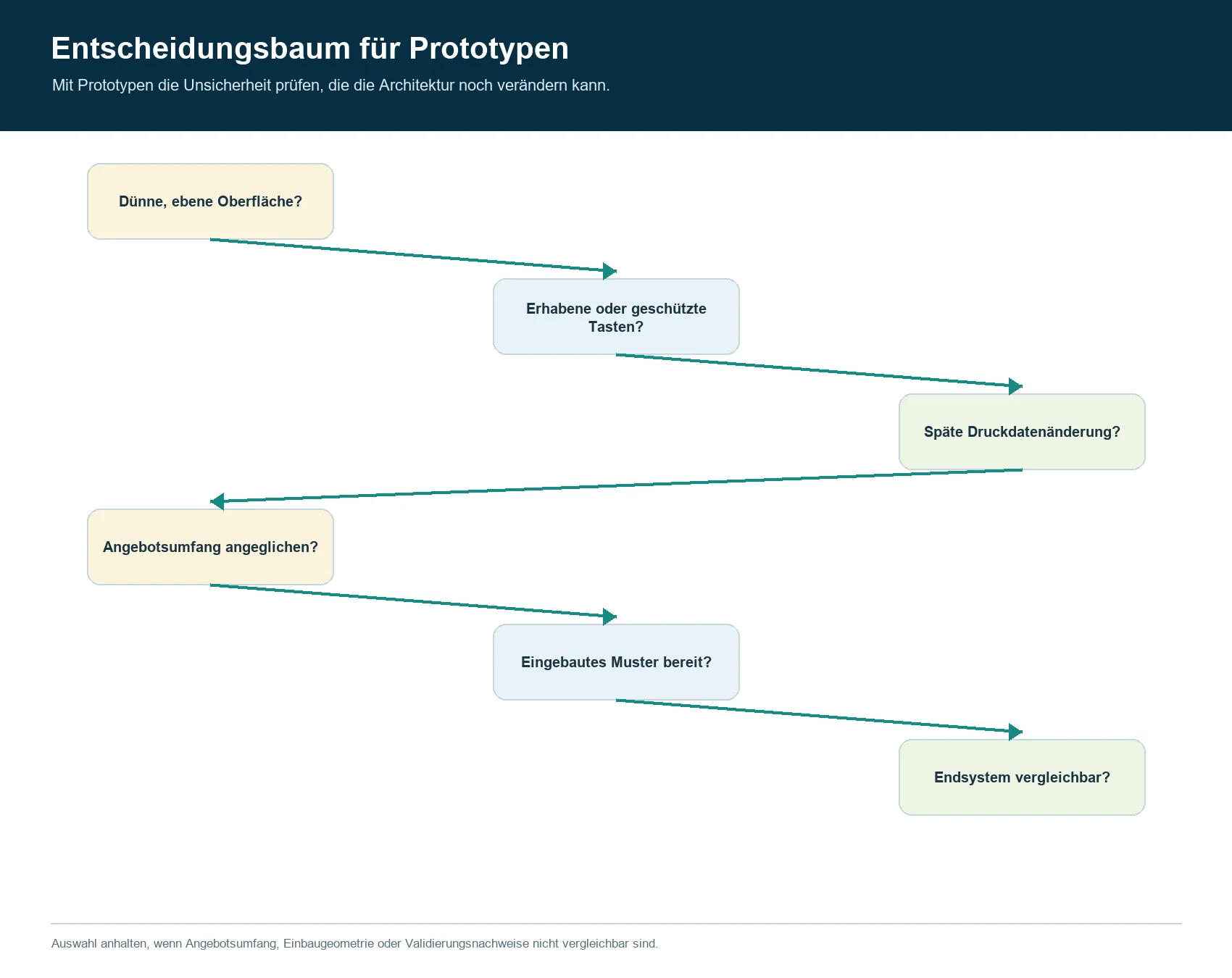

Folgen Sie dem Entscheidungsbaum für Prototypen

START
  |
  +-- Ist eine dünne, ebene, bedruckte Frontfläche zwingend erforderlich?
  |       |
  |       +-- JA -> zuerst den Folienaufbau als Prototyp umsetzen
  |       |
  |       +-- NEIN
  |
  +-- Sind erhabene Formen, Ertastbarkeit, Schutzkonturen oder Formgeometrien wesentlich?
  |       |
  |       +-- JA -> zuerst den Silikonaufbau als Prototyp umsetzen
  |       |
  |       +-- NEIN
  |
  +-- Ändern sich Grafik oder Sprache nach dem Festschreiben der Mechanik?
  |       |
  |       +-- OFT -> Folienvarianten und Varianten mit gemeinsamen Druckdaten offenhalten
  |       |
  |       +-- SELTEN
  |
  +-- Fehlen in einem Angebot Schaltung, Abstützung, Beleuchtung, Montage oder Prüfung?
  |       |
  |       +-- JA -> den Lieferumfang vor der Bewertung vereinheitlichen
  |       |
  |       +-- NEIN
  |
  +-- Zwei eingebaute Prototypen zur Untersuchung der wesentlichen Risiken herstellen
          |
          +-- Bedienaufgabe, Bauraum, Optik, Dichtpfad,
              Montage, Validierung, Änderungen, Service und Gesamtkosten vergleichen

Der Entscheidungsbaum zeigt dem Team, welcher Prototyp zuerst gebaut werden sollte. Er ersetzt nicht den abschließenden Vergleich im eingebauten Zustand.

Die Seite zum Prototypenbau von JASPER ordnet die Prototypenarbeit nach Passung, Funktion, Erscheinungsbild, Haptik, Beleuchtung und Montage. Das konkrete Silikonwerkzeug, die Folienkonfektionierung, Prüfausrüstung, Musterstufen und Lieferergebnisse für SK-05 müssen weiterhin im Angebot bestätigt werden.

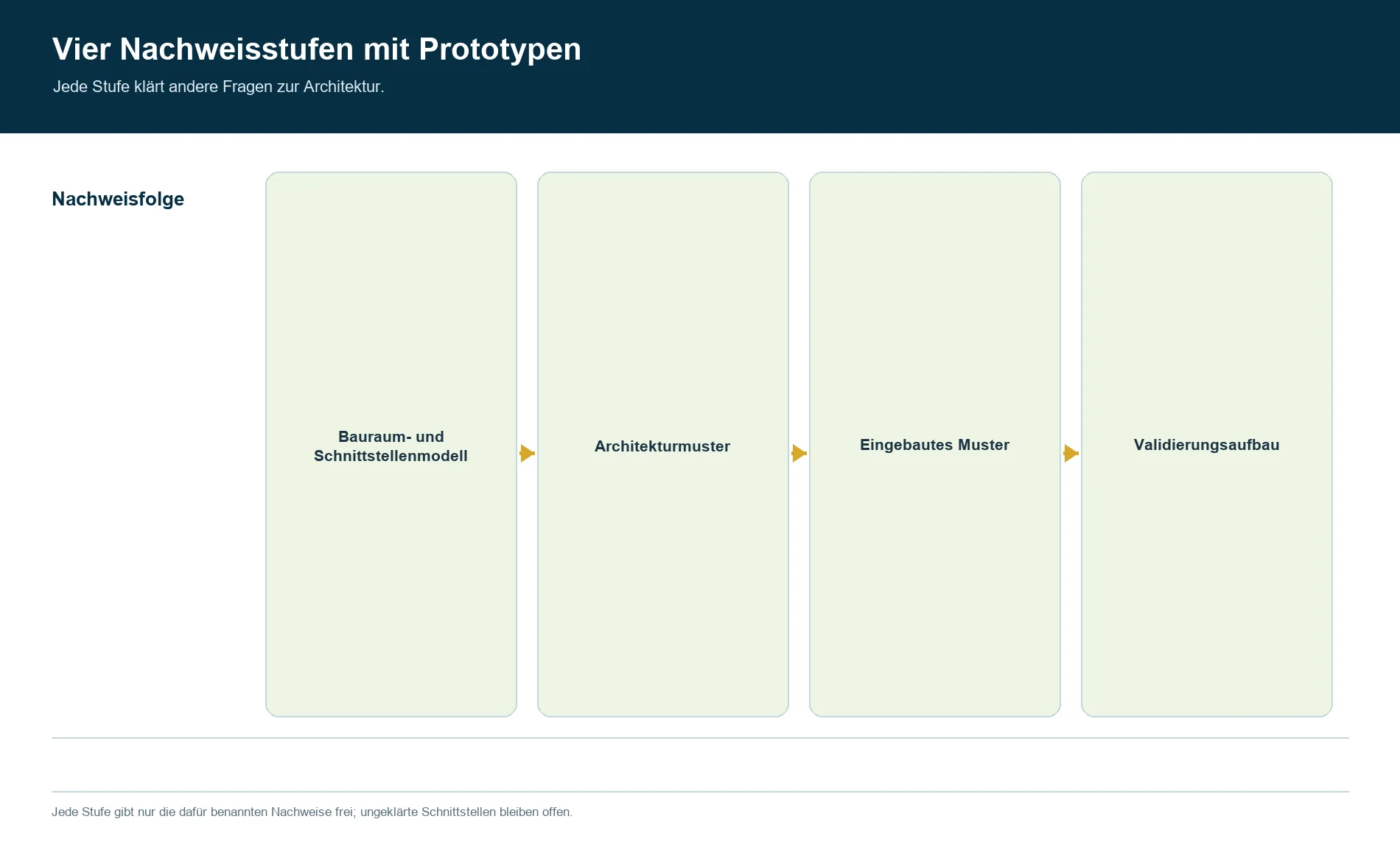

Bauen Sie Prototypen für unterschiedliche Fragestellungen

Erarbeiten Sie Nachweise in Stufen, statt mit einem einzigen Muster alles freigeben zu wollen.

Bauraum- und Schnittstellenmodell

Bestätigen Sie den Bauraum der Front, das Tastenfeld, die Erreichbarkeit für den Bediener, den Ausschnitt in der Bedienplatte, die Lage der PCB oder den Verlauf der Anschlussfahne, den Steckverbinderzugang, die Abstützung, den Beleuchtungsbauraum und den Servicezugang. In dieser Stufe können Materialien verwendet werden, die nicht für die Serie vorgesehen sind. Sie kann daher die endgültige Haptik, Verklebung, Schaltung, Dekoration, Umwelteignung oder Lebensdauer nicht freigeben.

Architekturmuster

Verwenden Sie bei Silikon eine repräsentative Formgeometrie und die vorgesehene Schaltungs- oder Schalterschnittstelle. Verwenden Sie bei Folie eine repräsentative Bedienfolie, Abstandslage, Schaltung, gegebenenfalls Schnappscheibe, Anschlussfahne und Abstützung. Vergleichen Sie dieselben Bedienaufgaben innerhalb desselben Gehäusekonzepts.

Seriennahes Muster im Einbauzustand

Ergänzen Sie die vorgesehenen Materialien, Dekoration, Beleuchtung, Steckverbinder, Abstützung, Montage, Befestigungselemente, Verklebung oder Kompression und das Gehäuse. Dokumentieren Sie den Änderungsstand und die Prüfkonfiguration.

Validierungsaufbau

Führen Sie die projektspezifischen Maß-, Funktions-, Elektro-, Sicht-, Umwelt-, Reinigungs-, Zyklus-, Dichtheits-, Verpackungs- und Serviceprüfungen durch. ASTM F1578-24 beschreibt einen Rahmen für zyklische Kontaktschlussprüfungen an Folientastaturen mit wiederholtem Drücken und Loslassen bis zu einer vorgegebenen Zyklenanforderung.[5] Die Norm legt weder die Zyklenzahl des Produkts noch Last, Prüfling, elektrische Bedingungen oder Bestehenskriterien fest.

Vergleichen Sie die Fehlerverantwortung vor der Lieferantenauswahl

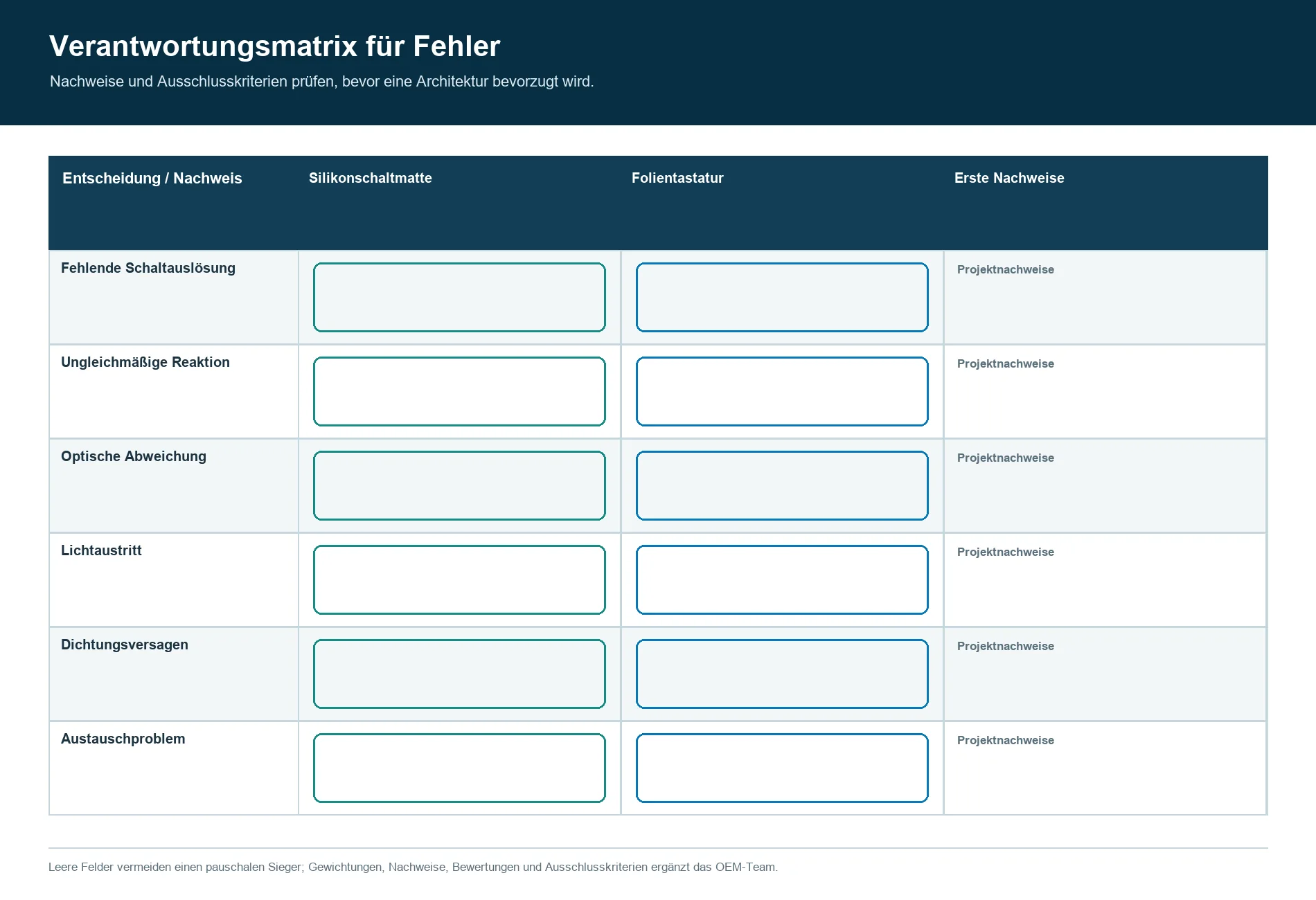

Klären Sie, welche Partei jedes Systemsymptom diagnostiziert und behebt:

Die Lieferantenauswahl sollte den Zugang zu Nachweisen und Änderungsunterlagen sowie die Verantwortung für Korrekturmaßnahmen einschließen. Die Bestätigung, dass ein Bauteil herstellbar ist, reicht nicht aus.

Wählen Sie unter diesen Bedingungen kein Silikon

Silikon ist die falsche Standardwahl, wenn:

• das Produkt eine sehr dünne, ebene, durchgehend bedruckte Bedienfläche benötigt und erhabene Tasten dem Bediener keinen Mehrwert bieten;
• späte Änderungen von Sprache, Markenauftritt oder modellspezifischen Druckdaten zu erwarten sind und das mechanische Tastenfeld für alle Varianten gleich bleiben kann;
• der gewünschte Schaltkreis und die flexible Anschlussfahne in dasselbe konfektionierte Laminat integriert werden sollen;
• eine verklebte, abwischbare Bedienfolie als Oberfläche für Service und Reinigung bevorzugt wird;
• die Formteilhöhe mit dem Bauraum für Gehäuse, Display, Batterie, PCB oder andere Bauteile kollidiert;
• die Geometrie im Projekt vor der Beauftragung des Formwerkzeugs nicht festgelegt werden kann;
• eine bewährte Folientastaturarchitektur die Anforderungen an Bedienung, Umgebung, Validierung, Versorgung und Service bereits erfüllt;
• der OEM die zusätzlichen Schnittstellen zu separater PCB, Abstützung, Ausrichtung und Montage einer losen Schaltmatte nicht beherrschen kann.

Eine Folientastatur ist in diesen Fällen keine minderwertige Wahl. Ihre Architektur passt besser zum definierten Systemumfang.

Setzen Sie die Entscheidung aus, wenn Nachweise nicht vergleichbar sind

Geben Sie keine der beiden Varianten frei, wenn:

• ein Muster lose vorliegt und das andere eingebaut ist;
• die Angebote unterschiedliche Umfänge bei Schaltung, Steckverbindern, Beleuchtung, Montage oder Prüfung enthalten;
• Gehäuseabstützung und Dichtpfad nicht definiert sind;
• Grafik- und Sprachvarianten noch nicht erfasst wurden;
• Angaben zum Werkzeugeigentum und zu Änderungskosten fehlen;
• die Prototypenmuster auf unterschiedlichen Annahmen zu Bedienern oder Umgebungsbedingungen beruhen;
• die Lebenszykluskosten OEM-Montage, Ausschuss, Service oder Änderungen ausklammern;
• eine geplante IP-Schutzart der losen Tastatur zugeschrieben wird;
• die endgültige PCB, Bedienplatte, das Gehäuse oder der Verlauf der Anschlussfahne noch Änderungen unterliegen;
• Material, Verfahren, Prüfung oder Änderungsmitteilung lediglich angenommen statt schriftlich festgelegt werden.

Eine Architekturentscheidung auf Basis ungleicher Anforderungen ist lediglich eine Präferenz, die wie ein Nachweis dokumentiert wird.

OEM-Unterlagen für ein vergleichbares Angebot

Senden Sie beiden Architekturprüfungen dasselbe versionsgeführte Unterlagenpaket.

Bedienaufgaben und Tastenfunktionen

• Anwendung und Einsatzort des Produkts;
• Bediener, Handschuhe, Körperhaltung, Blickrichtung und Anforderungen an die Barrierefreiheit;
• Tastenfunktionen, Betätigungshäufigkeit, Maßnahmen gegen unbeabsichtigte Betätigung und gewünschte Rückmeldung;
• Belastungen durch Reinigung, Verschmutzung, Flüssigkeiten, Staub, UV, Temperatur, Lagerung und mechanische Einwirkungen.

Mechanik und Gehäuse

• 2D-Zeichnungen und 3D-Modelle;
• Bauraum der Front, Ausschnitt in der Bedienplatte, PCB, Abstützung, Gehäuse, Befestigungselemente und Freihaltebereiche;
• Tasten- oder Schaltermitten, aktive Flächen, Bezugssystem, Toleranzen und Servicezugang;
• Montage, Klebefläche, Einfassung, Kompression, Entwässerung, Belüftung und Dichtpfad.

Elektrik und Optik

• Tastenbelegung, Schaltung, Steckverbinder, Verlauf der Anschlussfahne, Erdung, Abschirmung und Prüfschnittstelle;
• Kontaktarchitektur und vorgesehene Abstützung;
• LED oder andere Lichtquelle, Ansteuerung, Position, Lichtleiter, Maske, Fenster und Abnahmezustände bei eingeschalteter Beleuchtung.

Grafik und Varianten

• Vektordruckdaten, Sprachen, Symbole, Farben, Oberflächenstrukturen, Fenster, Prägung und Beschriftungsverfahren;
• Variantenmatrix, erwartete Änderungszeitpunkte, Gleichteile und Lagerhaltungsstrategie.

Kaufmännische Anforderungen und Validierung

• Prototypenstufen und Stückzahlen;
• Bedarfsszenarien für Serienanlauf, Jahresbedarf, Varianten, Service und Produktabkündigung;
• erforderliche Unterlagen, Rückverfolgbarkeit der Muster, Prüfung, Validierung, Verpackung und Änderungsmitteilung;
• kundenseitig beigestellte Teile sowie der angefragte Liefer-, Montage- und Prüfumfang.

Häufig gestellte Fragen

Quellen

1. WACKER, Fester und flüssiger Siliconkautschuk – Material- und Verarbeitungsrichtlinien
2. Mylar Specialty Films, Technisches Datenblatt Melinex ST504
3. Henkel, Leitfarbe LOCTITE EDAG 423SS E&C
4. 3M, Technisches Datenblatt zum weißen Abstandsmaterial 7966MWS für Folientastaturen
5. ASTM International, ASTM F1578-24 Zyklische Kontaktschlussprüfung an Folientastaturen
6. IEC, IEC 60529 Schutzarten durch Gehäuse

Die Material- und Normenquellen stützen die oben beschriebenen Zusammenhänge zwischen den Architekturen und die Prüfgrenzen. Sie belegen kein bestimmtes JASPER-Material, Verfahren, Betriebsmittel, Prüfergebnis, keine Lebensdauer, Kraft, keinen Tastenhub, keine Dicke, Stückzahl, Kosten, Lieferzeit oder Gehäuseschutzart. Projektspezifische Werte erfordern eine freigegebene Zeichnung, ein Angebot, einen definierten Musterzustand, ein Verfahren und einen Abnahmeplan.
