Un prototipo de teclado de silicona debe demostrar algo más que la apariencia. Antes de producir, el OEM y el proveedor necesitan pruebas aprobadas de las dimensiones moldeadas, la curva fuerza-desplazamiento, la posición de contacto, el retorno, el ajuste en la carcasa, los gráficos, la iluminación, el montaje y el proceso que reproducirá esos resultados. La aprobación del utillaje debe detenerse mientras sigan cambiando el material, la PCB asociada, las referencias de la carcasa, las cotas críticas, las condiciones de ensayo o los límites de aceptación. Una primera muestra moldeada es un punto de control de ingeniería, no la aprobación automática del molde ni del proceso. El paquete de aprobación debe vincular cada muestra con un plano controlado, la revisión del utillaje, la cavidad, el material, la ruta de proceso y el registro de ensayos.

Para un proyecto OEM que necesite teclas moldeadas elevadas, contactos conductores, retroiluminación, leyendas abiertas con láser o un módulo de teclado suministrado, comience con el teclado de silicona personalizado familia de productos. La vía comercial puede definirse desde el principio, pero el molde no debe aprobarse hasta que el alcance suministrado y las pruebas de aprobación estén claramente definidos.

¿Qué debe aprobarse antes de que un teclado de silicona entre en producción?

La aprobación de producción es un conjunto de decisiones vinculadas, no la firma de una única muestra.

La pregunta principal es simple: ¿puede aceptarse otro lote de producción basado en los requisitos escritos y los datos medidos sin pedirle a alguien que recuerde cómo se veía o se sentía la muestra?

Defina prototipo, primera pieza, muestra patrón y aprobación de producción

Los equipos a menudo usan la palabra prototipo para varios objetos diferentes. La ambigüedad crea aprobaciones falsas.

Prototipo no representativo de producción

Un prototipo no representativo de producción puede usar piezas mecanizadas, impresas, coladas, simplificadas o sustitutivas. Sirve para revisar la distribución, el alcance, la separación entre teclas, la holgura de la carcasa, las etiquetas de usuario y la arquitectura. Por lo general, no permite determinar la contracción del moldeo, el comportamiento final de la membrana, el acabado de producción, la rebaba, el estado de la línea de partición ni la repetibilidad entre cavidades.

Muestra de ingeniería moldeada

Una muestra de ingeniería moldeada procede de un molde real o de un molde de desarrollo. Puede revelar problemas de moldeo, desmoldeo, geometría, carga del contacto, rebabas y curvas de fuerza. Su valor depende de que represente el material previsto, la ruta de proceso, los insertos, el curado, el poscurado y las condiciones de medición.

Primera pieza de producción

Una primera pieza es una pieza trazable, o un conjunto de piezas, inspeccionada frente a los requisitos controlados vigentes. El informe debe identificar la revisión del utillaje, la cavidad, el material, la condición o ventana de proceso aprobada, el tiempo transcurrido o acondicionamiento de la pieza, el método de medición y la revisión del plano.

Muestra patrón

Una muestra patrón es una referencia física protegida para la apariencia, el tacto o el comportamiento del conjunto. Resulta útil, pero no sustituye las tolerancias numéricas, el diseño gráfico, los límites de color, las curvas de fuerza, los criterios eléctricos ni un plan de inspección sujeto a control de revisiones.

Aprobación de producción

La aprobación de producción confirma que la definición del producto, el molde, el material, el proceso, la inspección, la trazabilidad y las reglas de gestión de cambios son aptos para una fabricación repetible. Incluso una primera muestra impecable puede no superar esta etapa.

Cierre los datos de entrada que controlan el molde

El molde de un teclado de silicona no debe basarse solo en la superficie superior visible. La trayectoria completa de fuerza y la estructura de montaje condicionan el utillaje.

Los datos mínimos para la aprobación incluyen:

• plano 2D y modelo 3D vigentes, con revisiones coincidentes;
• centros de las teclas, geometría de la cara superior, secciones de membrana, faldón, perímetro y elementos de posicionamiento;

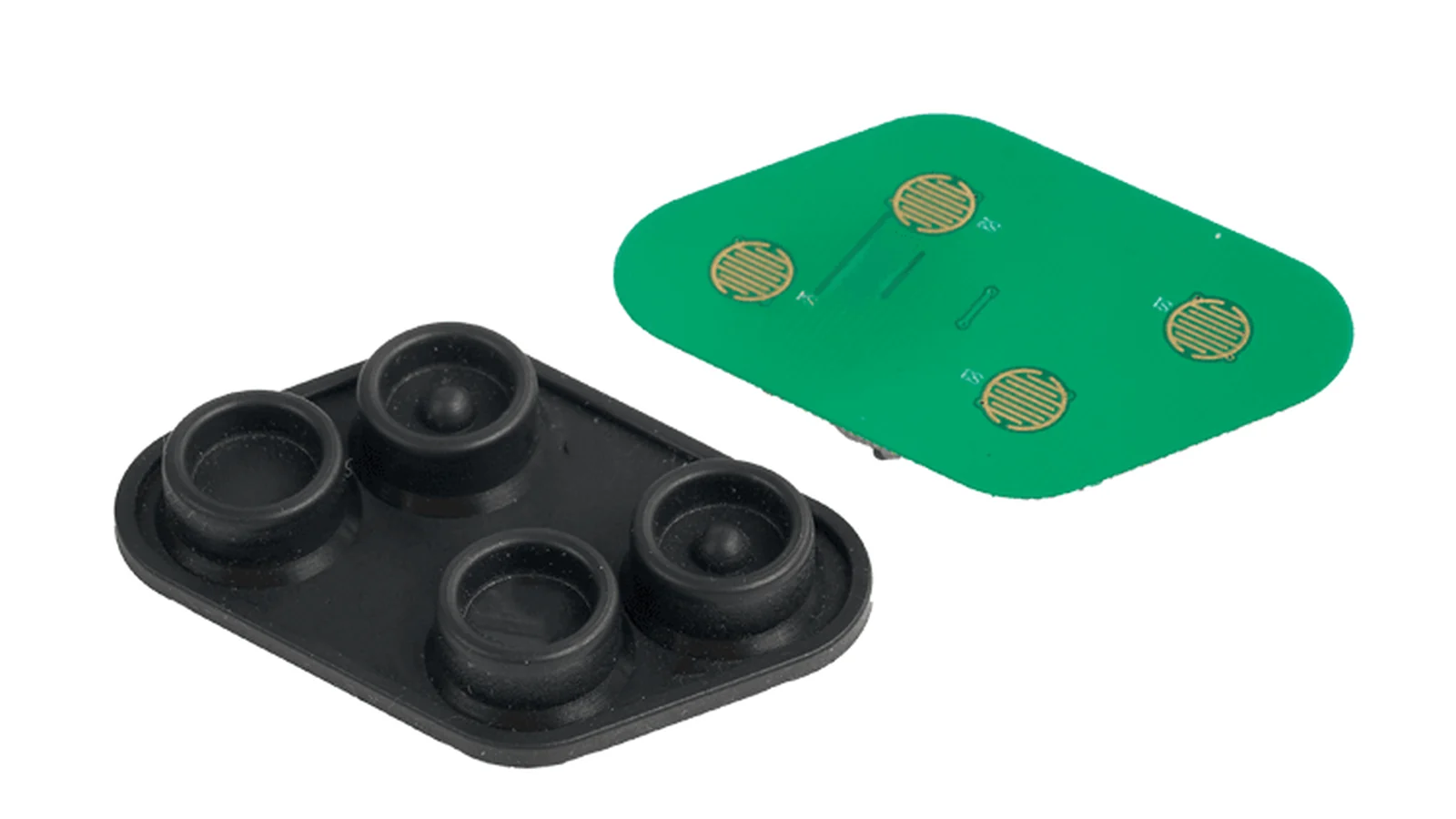

• mapa de contactos de la PCB o del circuito acoplado;
• alojamiento de la carcasa, guías, nervaduras, topes rígidos, apoyos, elementos de fijación y superficies de sellado;
• tipo de elemento de contacto y método de carga;
• familia de material, color, requisitos del ensayo de dureza, sistema de curado y requisitos sobre sustancias restringidas;
• dimensiones en estado libre y ensamblado;
• objetivos de fuerza y recorrido de las teclas, con el útil de medición definido;
• requisitos de superficie visible, textura, brillo, leyendas, recubrimiento e iluminación;
• conector, flex, adhesivo, junta, separador y límite del conjunto suministrado;
• cantidades de prototipos y de producción, plan de validación y registros exigidos.

Si la PCB o la carcasa aún no están definidas, apruebe solo el trabajo que pueda modificarse sin bloquear el proyecto en una estructura incorrecta. El utillaje puede avanzar rápido; una referencia geométrica errónea, todavía más.

Asigne responsabilidades antes de iniciar el diseño del utillaje

La RFQ debe indicar quién es responsable de cada decisión y de cada elemento físico.

Cuando el producto entregado incluye la lámina de teclas de silicona, el circuito, los LED, el conector, el separador o el ensayo final, revise el montaje del teclado de silicona límite de suministro antes de aprobar el utillaje. El molde puede ser correcto para un teclado suelto y, aun así, resultar inadecuado para el módulo instalado.

Elija la ruta de moldeo según la pieza y el material

El moldeo por compresión, el moldeo por transferencia y la inyección de silicona líquida son rutas de producción distintas. Ninguna es automáticamente la mejor para todos los teclados.

Preguntas sobre moldeo por compresión

Pregunte cómo se prepara y coloca la carga, cómo se introducen los insertos, hacia dónde puede desplazarse el material sobrante, cómo se ventea el molde y cómo se extrae la pieza sin deformar membranas delgadas ni teclas altas. Esta ruta puede adecuarse a determinadas geometrías de silicona sólida, pero la decisión depende del material real y del diseño del molde.

Preguntas sobre moldeo por transferencia

Pregunte cómo llega el material a cada cavidad, qué canales o entradas dejan huella en la pieza, cómo se retienen los insertos y si el recorrido del flujo afecta al aire atrapado, las líneas de unión, la rebaba o las geometrías delicadas. La ubicación correcta de la entrada no puede elegirse a partir de un diagrama genérico.

Preguntas sobre inyección de silicona líquida

Pregunte por la dosificación, la mezcla, el concepto de canal frío o alimentación, el llenado de cavidades, el venteo, la manipulación de insertos, el curado, el desmoldeo, la automatización y la supervisión del proceso. La inyección de silicona líquida puede facilitar una producción repetible de gran volumen, pero también exige una configuración distinta de utillaje, material, alimentación y mantenimiento.

WACKER y Shin-Etsu distinguen el procesado de silicona sólida o mezclable de los sistemas de inyección de silicona líquida. Sus guías respaldan esta distinción entre procesos, pero no establecen una ruta universal para los proyectos de JASPER. El proveedor debe confirmar el material real y el alcance de fabricación del teclado ofertado.

Trate la contracción como un ensayo controlado

La contracción de la silicona no es un porcentaje universal que pueda copiarse en el modelo CAD. Depende del grado del material, el sistema de curado, la ruta de procesado, la temperatura del molde, el historial de curado, el poscurado, la geometría, el flujo, las restricciones, los insertos, el momento y el método de medición.

Un plan de contracción útil separa tres elementos:

1. Hipótesis inicial del molde: el valor documentado utilizado para crear la primera cavidad.
2. Datos de la primera inyección: piezas medidas vinculadas al material, al molde, a la cavidad, al proceso y al tiempo transcurrido desde el moldeo.
3. Decisión de corrección: el cambio aprobado en las dimensiones de la cavidad o en el proceso después de revisar el patrón completo.

No corrija cada dimensión por separado después de medir una única pieza. Busque patrones por dirección, escala, sección, cavidad y familia de características. Un error de escala global, un llenado local deficiente, una deformación por desmoldeo, una fuerza de medición incorrecta o la precarga del montaje pueden producir cifras parecidas y requerir acciones distintas.

Revise el concepto del molde antes de comprometer el acero

La revisión del utillaje debe hacer visibles las características que puedan alterar la función o el aspecto de la pieza.

Línea de separación

Identifique dónde se unen las mitades del molde y dónde la huella de la línea de partición será visible o afectará a la función. Manténgala alejada de las superficies críticas de sellado, las caras de contacto, las superficies ópticas y las zonas táctiles, salvo que el riesgo se acepte expresamente.

Ubicación de alimentación, entrada y carga

Identifique cómo entra o se coloca el material, dónde se encuentran los frentes de flujo y qué superficie conserva cualquier huella. La ubicación aceptable depende del proceso y de la característica afectada, no solo de la comodidad de fabricación.

Ventilación

Revise dónde puede quedar aire atrapado, especialmente alrededor de membranas delgadas, paredes altas de las teclas, rebajes, insertos y zonas al final del llenado. El fabricante del molde debe definir el venteo según el material y el proceso, pero el OEM debe conocer qué zonas del producto concentran el riesgo.

Control de rebabas

Defina dónde se permite la rebaba, dónde interfiere con el movimiento o el montaje, cómo se mide y cómo afecta el recorte a la superficie. Una declaración genérica como sin rebabas no es un método de inspección.

Ángulos de desmoldeo y extracción

Revise cómo se extrae la pieza del molde, qué superficies necesitan ayuda para el desmoldeo y si la trayectoria de extracción estira las membranas, daña las zonas de recubrimiento, desplaza los insertos o marca la cara visible. No especifique ni contrate un ángulo de desmoldeo universal sin que el proveedor revise la geometría y el proceso.

Insertos y elementos conductores

Defina cómo se identifican, orientan, retienen e inspeccionan las pastillas de carbono, las piezas metálicas, los insertos de control de luz y otros elementos sobremoldeados. Su posición debe referirse a las mismas referencias geométricas utilizadas para el mapa de contactos de la PCB.

Clasifique las dimensiones por función

No todas las dimensiones merecen la misma tolerancia, método de medición o prioridad de corrección.

ISO 3302-1 establece clases de tolerancia dimensional para productos de caucho moldeado, mientras que ASTM D3767 aborda los métodos para medir sus dimensiones. Ninguna de las dos fuentes determina qué características del teclado son críticas. El plano debe vincular cada característica funcional con una referencia geométrica, una tolerancia, un método y un estado de medición.

Defina el estado y el método de medición

Las piezas de caucho pueden deformarse por la fuerza de contacto, la manipulación, el paso del tiempo y el acondicionamiento. Un informe dimensional debe indicar:

• estado libre o montado;
• tiempo transcurrido desde el moldeo o el poscurado;
• condiciones de acondicionamiento o almacenamiento;
• útil y apoyo;
• instrumento de medición y geometría de contacto;
• fuerza de medición cuando sea relevante;
• ubicaciones de las características y cantidad de muestras;
• cavidad, revisión del molde, lote de material y revisión de la pieza;
• resolución de datos y tratamiento de valores atípicos.

La norma ISO 23529 abarca los conceptos de preparación y acondicionamiento de muestras de caucho. Los requisitos completos del teclado aún necesitan un método específico del proyecto. Cuando dos equipos miden una característica flexible de manera diferente, el desacuerdo puede estar en el método más que en el molde.

Incorpore trazabilidad de cavidad y revisión en las primeras muestras

Cada pieza de la primera inyección debe poder trazarse hasta:

• número de molde;
• revisión del molde;
• número de cavidad o familia de cavidades;
• identidad y lote de material;
• pigmento o sistema de color;
• lote de inserto o elemento conductor cuando sea aplicable;
• fecha y lote de moldeo;
• ruta de proceso y registro de las condiciones aprobadas;
• registro de curado y post-curado si se requiere;
• ruta de recorte, lavado, recubrimiento, impresión, láser y montaje;
• informe de inspección y disposición de muestras.

La identidad de la cavidad importa incluso cuando el producto terminado no lleva una marca de cavidad visible. El registro de producción puede utilizar la separación del embalaje, la posición del canal, la posición del soporte u otro método controlado aprobado por las partes.

Use etapas de prototipo con límites de aprobación explícitos

El página de capacidad de prototipado describe los prototipos como medios para reducir riesgos de ajuste, función, apariencia, tacto, iluminación y montaje. Para el utillaje de silicona, use etapas de aprobación más específicas.

Etapa 0: revisión digital y de riesgos

Revise el CAD, las secciones, las referencias geométricas, la estructura de montaje, el mapa de contactos, el objetivo de fuerza, la ruta de moldeo, el proceso superficial y el plan de validación. Esta etapa permite aprobar la base de diseño del utillaje, pero no una pieza física.

Etapa 1: maqueta de forma no representativa de producción

Use una maqueta para revisar la disposición de las teclas, el alcance, la separación, la envolvente de la carcasa, el acceso al conector, las etiquetas y las holguras de mantenimiento. Identifique todos los materiales y procesos sustitutivos.

Etapa 2: primera pieza mecánica moldeada

Use la silicona, los insertos y la geometría de molde previstos o explícitamente representativos. Mida las dimensiones en estado libre, la geometría de las secciones, la curva fuerza-desplazamiento, la posición del contacto, el retorno, la rebaba, la línea de partición y los efectos del desmoldeo.

Etapa 3: conjunto decorado y con alimentación

Agregue el circuito aprobado, la carcasa, el recubrimiento, las leyendas, las aperturas láser, los LED, el conector, el espaciador, la junta y el adhesivo necesarios para evaluar la interfaz completa.

Etapa 4: validación representativa de producción

Use la revisión aprobada del molde, el material y el proceso aprobados, las operaciones secundarias previstas, la inspección de producción, el embalaje y la trazabilidad. Esta etapa solo permite aprobar la producción cuando hayan concluido la validación acordada y las acciones correctivas.

Registre qué puede aprobar cada etapa y qué queda fuera

La etiqueta o el informe de la muestra deben indicar la etapa. No permita que un modelo se convierta accidentalmente en la muestra patrón.

Inspeccione las primeras muestras moldeadas en una secuencia fija

Un orden disciplinado evita que un ensayo posterior oculte un problema anterior.

1. Verifique la identidad de la muestra, el plano, el molde, la cavidad, el material y el proceso.
2. Compruebe si hay defectos de llenado, aire atrapado, curado, contaminación, daños, insertos o desmoldeo.
3. Mida la geometría crítica en estado libre y las características de sección.
4. Confirme la posición del contacto y del elemento de localización con respecto a las referencias geométricas.
5. Mida la curva fuerza-desplazamiento con el útil y el apoyo especificados.
6. Agregue el circuito real y mida la activación eléctrica en el punto de detección definido.
7. Instale la carcasa actual e inspeccione la precarga, el roce, el tope, el retorno y la compresión del sello.
8. Añada los gráficos, el recubrimiento, el proceso láser y la iluminación para la aprobación estética.
9. Ejecute la validación del proyecto y repita las mediciones después de la exposición o el ciclo definido.
10. Registre cada desviación y decida si deben cambiar el plano, el molde, el proceso, la pieza acoplada o el método de ensayo.

Omitir las comprobaciones de identidad y estado libre puede convertir un problema de montaje en una corrección innecesaria del molde.

Apruebe el tacto de las teclas mediante curvas, no adjetivos

Suave, firme, con respuesta táctil nítida, y esponjoso son reacciones útiles, no especificaciones completas.

Para cada grupo de teclas, registre:

• identidad y función de la tecla;
• pieza de sujeción y PCB o soporte;
• punta del actuador o simulador de dedo;
• punto y dirección de pulsación;
• velocidad de ensayo;
• tiempo transcurrido desde el moldeo y acondicionamiento de la muestra;
• fuerza máxima y su posición de desplazamiento;
• punto de conmutación eléctrica;
• sobrerrecorrido y zona de llegada al tope;
• trayectoria de retorno y punto de liberación;
• retorno incompleto, roce o adherencia;
• muestra, cavidad y número de repeticiones.

La geometría completa y el marco de diseño de fuerzas corresponden a la guía prevista sobre diseño de teclados de silicona. SK-03 utiliza la curva como registro de aprobación de la muestra y del molde, no como una guía universal sobre la fuerza de las teclas.

Apruebe el cierre eléctrico en la estructura mecánica final

La comprobación eléctrica debe usar el soporte de circuito, el apoyo, la posición de contacto y la compresión del conjunto correctos. Confirme:

• qué nodos o pines se miden;
• expectativa de estado abierto;
• punto de actuación en relación con la fuerza y el recorrido;
• criterio de estado cerrado con el nivel de ensayo especificado;
• estabilidad del contacto durante el sobrerrecorrido;
• comportamiento de liberación;
• eventos intermitentes o límites de rebote cuando se requiera;
• límites de la matriz, resistencia pull-up, lectura analógica o corriente de carga;
• si el proveedor ensaya el teclado suelto, el módulo completo o ambos.

La resistencia de la pastilla de carbono, la geometría de los contactos de la PCB y la aceptación eléctrica se desarrollan en el artículo específico sobre contactos de carbono. Esta guía de utillaje se centra en comprobar que la pieza moldeada y el conjunto final reproducen la posición de contacto aprobada.

Apruebe por separado los gráficos y la iluminación

Una muestra moldeada no aprueba un teclado decorado. Una muestra decorada sin alimentación no aprueba la retroiluminación.

El registro de apariencia debe identificar:

• color base de silicona;
• textura moldeada y brillo;
• tinta impresa, recubrimiento opaco, capa protectora, o epoxi;
• revisión del archivo para láser;
• posición de las leyendas y estado de sus bordes;
• color y contraste con luz diurna;
• revisión del conjunto alimentado de LED y PCB;
• ángulo de visión y condición de luz ambiental;
• puntos calientes, fugas de luz, diafonía óptica, poros y apariencia sin iluminación;
• color aprobado y método de referencia visual.

El análisis detallado de la durabilidad frente a la abrasión, los limpiadores, los recubrimientos y el láser corresponde al artículo SK-04 previsto. Mantenga el enlace oculto hasta que esa página exista.

Apruebe el teclado dentro de la carcasa real

El conjunto instalado puede cambiar el resultado incluso cuando el teclado suelto es correcto.

Revise:

• pasadores de localización, agujeros, salientes, perímetro y control de rotación;
• apoyo y flexión de la PCB;
• holgura de las guías y rozamiento lateral;
• posición del tope rígido;
• secuencia de fijación y responsabilidad sobre el par de apriete;
• compresión de la junta o sello;
• espesor del adhesivo y separador;
• alineación del contacto;
• alcance del conector y alivio de tensión;
• alabeo de la carcasa y carga local de apriete;
• movimiento térmico y acceso de servicio;
• retorno libre después del montaje completo.

Para equipos de control, el página de aplicación de control industrial aporta preguntas útiles sobre el uso con guantes, la contaminación, la vibración, el tendido de cables, la jerarquía visual y el mantenimiento. Es contexto de aplicación, no una prueba de que el utillaje o el conjunto de silicona hayan superado esas condiciones.

Separe la aprobación del sellado de la aprobación estética

Un labio perimetral moldeado o una geometría de junta es solo una parte de la trayectoria de sellado. La aprobación de producción debe identificar el conjunto completo ensayado:

• perímetro del teclado;
• superficie de apoyo de la carcasa;
• radios de esquina;
• separación entre elementos de fijación y puntos de apriete;
• adhesivo o junta;
• cable, flex o salida del conector;
• pantalla, respiradero, unión y abertura de mantenimiento;
• tolerancias de la pieza de acoplamiento;
• procedimiento de montaje;
• método de ensayo y configuración de la muestra.

No asigne un grado de protección a partir de una muestra de teclado suelta. Si la carcasa cambia después de aprobar el teclado, puede ser necesario repetir las pruebas de sellado.

Incluya el embalaje en el conjunto de aprobación

Las piezas moldeadas blandas pueden deformarse o contaminarse después de la inspección. Revise:

• orientación de apilamiento;
• separadores o bandejas;
• protección del recubrimiento, leyendas, ventanas, pastillas e insertos;
• control de la flexión de los flex o circuitos unidos;
• control de polvo y agente desmoldante;
• requisitos de bolsa y etiqueta;
• identificación de cavidad, lote y revisión;
• restricciones de almacenamiento y envío según el plan de material/proceso aprobado.

El embalaje es parte de la condición entregada. Una pieza que pasa la inspección y llega deformada no ha cumplido con el requisito práctico.

Ejecute un ciclo cerrado de corrección del utillaje

Cada corrección debe responder cinco preguntas:

1. ¿Qué pruebas demuestran el problema?
2. ¿La causa está en la definición de la pieza, el molde, el proceso, el material, el conjunto acoplado o el método de ensayo?
3. ¿Qué dimensiones o características cambiarán?
4. ¿Qué otras funciones puede afectar ese cambio?
5. ¿Qué mediciones y validaciones deben repetirse?

Use un registro de corrección:

No ajuste el proceso fuera de su ventana aprobada para ocultar un problema de cavidad o de diseño. No rectifique el molde hasta haber validado el método de medición.

Use la muestra patrón sin convertirla en la especificación

Una muestra patrón protegida resulta útil para:

• comparación táctil;
• referencia de color y brillo;
• interpretación de la línea de partición y las rebabas;
• ajuste del conjunto;
• apariencia de día/noche;
• presentación del embalaje.

No resulta fiable para conservar:

• dimensiones exactas;
• curvas de fuerza y retorno;
• umbrales eléctricos;
• medición del color;
• diseño gráfico de las leyendas;
• identidad del material;
• configuración del proceso;
• geometría oculta;
• historial de cambios.

Las muestras físicas pueden envejecer, relajarse, perder color, contaminarse o manipularse de forma distinta. Consérvelas con un ID de muestra, la fecha de aprobación, las revisiones del plano y del molde, la cavidad, el material, el registro del proceso y una regla de sustitución. Los datos controlados siguen siendo la referencia de aceptación.

Prepare un paquete de aprobación para producción

El paquete de aprobación debe contener, según corresponda:

• plano 2D y modelo 3D aprobados;
• lista de referencias geométricas y dimensiones críticas;
• especificación de material y color;
• número y revisión del molde, plan de cavidades e historial de correcciones aprobadas;
• responsabilidades de moldeo, curado, post-curado, recorte, limpieza y proceso secundario;
• especificación del elemento conductor o inserto;
• archivos de diseño gráfico, recubrimiento, impresión, láser e iluminación;
• revisiones de la PCB, el FPC, el circuito PET, el conector, la carcasa, el adhesivo y la junta;
• informe dimensional de la primera pieza;
• registros de fuerza-desplazamiento y de retorno;
• registros de función eléctrica;
• aceptación visual y de la iluminación con el conjunto alimentado;
• pruebas de montaje y sellado;
• resultados de validación;
• plan de inspección y acuerdo de muestreo;
• norma de embalaje y etiquetado;
• registro de la muestra patrón;
• estado de desviación y concesión;
• reglas de notificación de cambios.

La actual página de pruebas y control de calidad JASPER ofrece un marco general para registros visuales, dimensionales, eléctricos, táctiles, de adhesión, embalaje y lotes. Se centra en interfaces de membrana y no acredita por sí sola un método de inspección del molde de silicona ni un conjunto de equipos.

Defina la propiedad, el almacenamiento, el mantenimiento y el control de cambios del utillaje

Los equipos comercial y de ingeniería deben acordar estos puntos antes de emitir la orden de compra:

• quién es propietario del utillaje y qué documentos acreditan la propiedad;
• dónde se almacena y utiliza el utillaje;
• si el utillaje puede transferirse;
• qué mantenimiento es rutinario y cuál tiene cargo;
• quién aprueba la reparación, el pulido, la soldadura, el trabajo en cavidades, el recubrimiento o el reemplazo;
• cómo se registran la condición de la cavidad y el historial de mantenimiento;
• cuánto tiempo se conservan el utillaje y los registros;
• qué sucede después de la inactividad;
• si se incluyen insertos, útiles, calibres y componentes de repuesto;
• cómo se notifican los cambios de material, utillaje, proceso, planta, subcontratista o inspección;
• qué cambios exigen nuevas primeras piezas o una nueva validación.

La línea de compras un utillaje no es suficiente para controlar estas decisiones.

Diagnostique los fallos de aprobación a partir de pruebas

Corrija la causa demostrada por las pruebas y repita después las aprobaciones afectadas y las comprobaciones de regresión.

Detenga la aprobación del utillaje o la producción si faltan estos datos

Detenga la aprobación del utillaje cuando:

• la PCB, la carcasa o el mapa de contactos no tienen una revisión controlada;
• la fuerza de las teclas se describe únicamente con adjetivos;
• la responsabilidad del material o del proceso de moldeo es desconocida;
• las referencias geométricas y las dimensiones críticas no están clasificadas;
• no se han revisado la línea de partición, la alimentación, el venteo, la rebaba, el desmoldeo ni los riesgos de los insertos;
• la contracción se trata como un valor universal copiado;
• las etapas de prototipo y los límites de aprobación no están definidos;
• no existe un plan de medición de la primera pieza;
• el diseño gráfico del recubrimiento, el láser o la iluminación sigue cambiando;
• el alcance del conjunto suministrado no está claro.

Detenga la aprobación de producción cuando:

• las muestras no pueden vincularse con el molde, la cavidad, el material, el proceso y la revisión;
• las acciones correctivas aún están abiertas;
• el teclado montado difiere de la configuración de ensayo;
• las pruebas mecánicas, eléctricas, visuales, de iluminación, ajuste, sellado o embalaje están incompletas;
• una desviación temporal se ha convertido en el proceso normal no documentado;
• la muestra patrón entra en conflicto con el plano controlado o los datos de ensayo;
• sigue sin haber acuerdo sobre la propiedad del utillaje, el mantenimiento o la notificación de cambios.

¿Qué debe enviar un OEM para una revisión de prototipo de teclado de silicona?

Envíe:

• plano 2D y modelo 3D con su revisión;
• PCB acoplada, patrón de contactos e interfaz eléctrica;
• CAD de la carcasa, sección, tope duro, soportes, sujetadores y superficies de sellado;
• mapa de teclas, roles de usuario, condiciones de guantes o limpieza y jerarquía visual;
• comportamiento objetivo de fuerza-desplazamiento y recorrido;
• requisitos de contacto, circuito, iluminación, leyenda, color, textura y recubrimiento;
• requisitos de material, cumplimiento, medio ambiente, ciclo de vida y validación;
• alcance suministrado: lámina de teclas suelta o módulo montado;
• cantidad de prototipos, volumen anual, calendario de lanzamiento y documentación necesaria;
• pruebas del fallo existente o una muestra de referencia aprobada.

Use el formulario RFQ para enviar el dibujo controlado, revisiones de las piezas a ensamblar, las etapas de aprobación objetivo y el alcance de producción esperado. Solicite una revisión de ingeniería del molde y del plan de muestras antes de considerar el precio y el tiempo de entrega como fijos.

Preguntas frecuentes

Fuentes

• WACKER, Silicona sólida y líquida: guía de materiales y procesado: https://www.wacker.com/h/medias/6709-EN.pdf
• Shin-Etsu Chemical: ¿Qué es la goma de silicona?: https://www.shinetsusilicone-global.com/guide/rubber/about/
• ISO 3302-1:2014, Caucho: tolerancias para productos. Parte 1: tolerancias dimensionales: https://www.iso.org/standard/62492.html
• ISO 23529:2016, Caucho: procedimientos generales de preparación y acondicionamiento de probetas para métodos de ensayo físicos: https://www.iso.org/standard/70323.html
• ASTM D3767-03(2020), Práctica estándar para la medición de dimensiones del caucho: https://store.astm.org/d3767-03r20.html
• ASTM D2240-15(2021), Método de ensayo estándar para la dureza del caucho con durómetro: https://store.astm.org/d2240-15r21.html
