OEM機器の電子回路 · 基板から操作インターフェースまで
OEM電子機器向けプリント基板実装
基板設計から機器への組み込みまで、進め方を明確に。
基板データ、部品表、インターフェース要件をまとめ、範囲を明確にしたPCBAのお問い合わせをお送りください。実装後の基板、試験要件、キーパッド・ディスプレイ・筐体との接続を合わせて確認します。
ガーバーデータと部品表（BOM）をお持ちなら、まずはそちらをご用意ください。基板を開発中の場合は、対応範囲を検討するための要件をお知らせください。
当社のスイッチを採用するOEM企業
01 / 適切な範囲設定から始める

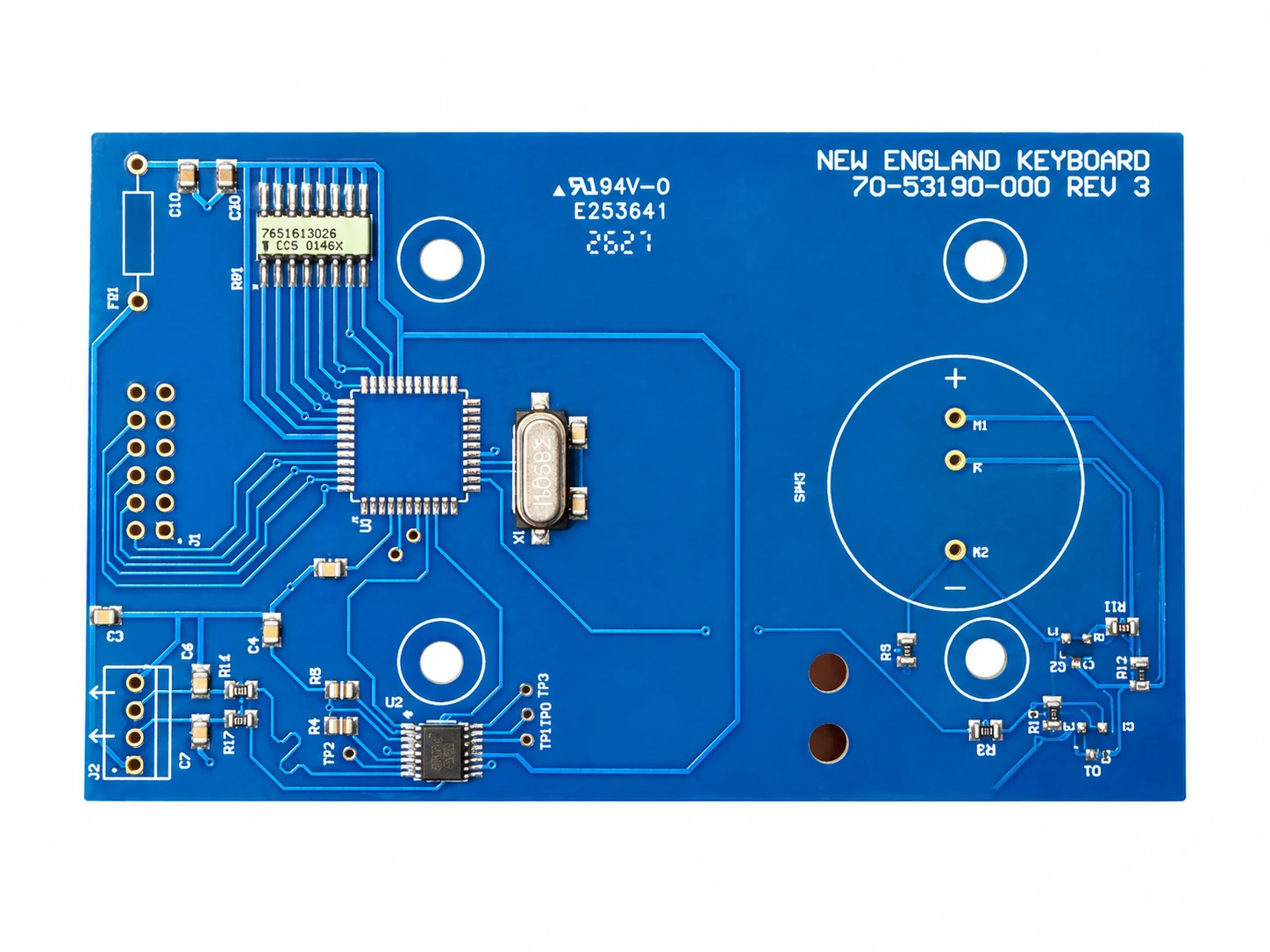

プリント基板実装品とは？
プリント基板実装品（PCBA）とは、電子部品を取り付け、電気的に接続した回路基板です。未実装のPCBが配線を担い、実装された部品が回路の機能を実現します。
PCBAの発注には基板外形だけでなく、合意した部品表、実装図面の版、検査基準、必要に応じてプログラミングと電気試験の指定が必要です。OEM機器のフロントパネルでは、コネクタの向き、部品の高さ、キーパッドやディスプレイとの接続も基板そのものと同様に重要です。
| 範囲 | 含まれる内容 | 確認する事項 |
|---|---|---|
| 未実装基板 | 銅配線、穴、指定の表面処理を備えた製造済み基板。部品実装は含みません。 | 基板データ、層構成、材料、製造要件。 |
| PCBA | 基板に部品を取り付けてはんだ付けし、製造に対して合意した検査・試験を行う範囲。 | 部品表、実装位置データ、組立指示、調達責任、受入計画。 |
| 機器全体の組み立て | 筐体、配線、ディスプレイ、PCBA、その他の機械・電気部品を含み得る、より広い組立範囲。 | ファームウェアと完成システムの検証責任を含む、別途定義する統合範囲。 |
関連製品の PCB・FPCメンブレンスイッチ は操作インターフェースの構造であり、そのまま完成した制御基板PCBAを意味するわけではありません。操作面を含む完成フロントパネルも必要な場合は、 HMIアセンブリ をご確認ください。
02 / 実装要件
表面実装・挿入実装・混載実装による基板組み立て
部品パッケージと基板レイアウトによって実装工程が決まります。必要な構造を指定してください。対応工程、対応パッケージ範囲、検査計画は、受注前に実際の設計に照らして確認する必要があります。
SMT実装
表面実装部品は基板表面のパッドに取り付けます。部品点数の多い小型電子機器で広く使われる方式です。
確認事項： フットプリントの整合、部品極性、はんだペースト用データ、温度限界、隠れた接合部への検査アクセス。
THT実装
部品リードを基板の穴に通し、回路にはんだ付けします。コネクタや機械的負荷を受ける一部の部品に用いられる構造です。
確認事項： 穴とリードの適合、挿入方向、はんだ面へのアクセス、接合部が受ける機械的荷重。
混載実装
混載PCBAは、同じ基板に表面実装部品と挿入部品を組み合わせます。両面実装を含む場合もあります。
確認事項： 作業順序、熱履歴、裏面のクリアランス、個別の取り扱いが必要な部品。

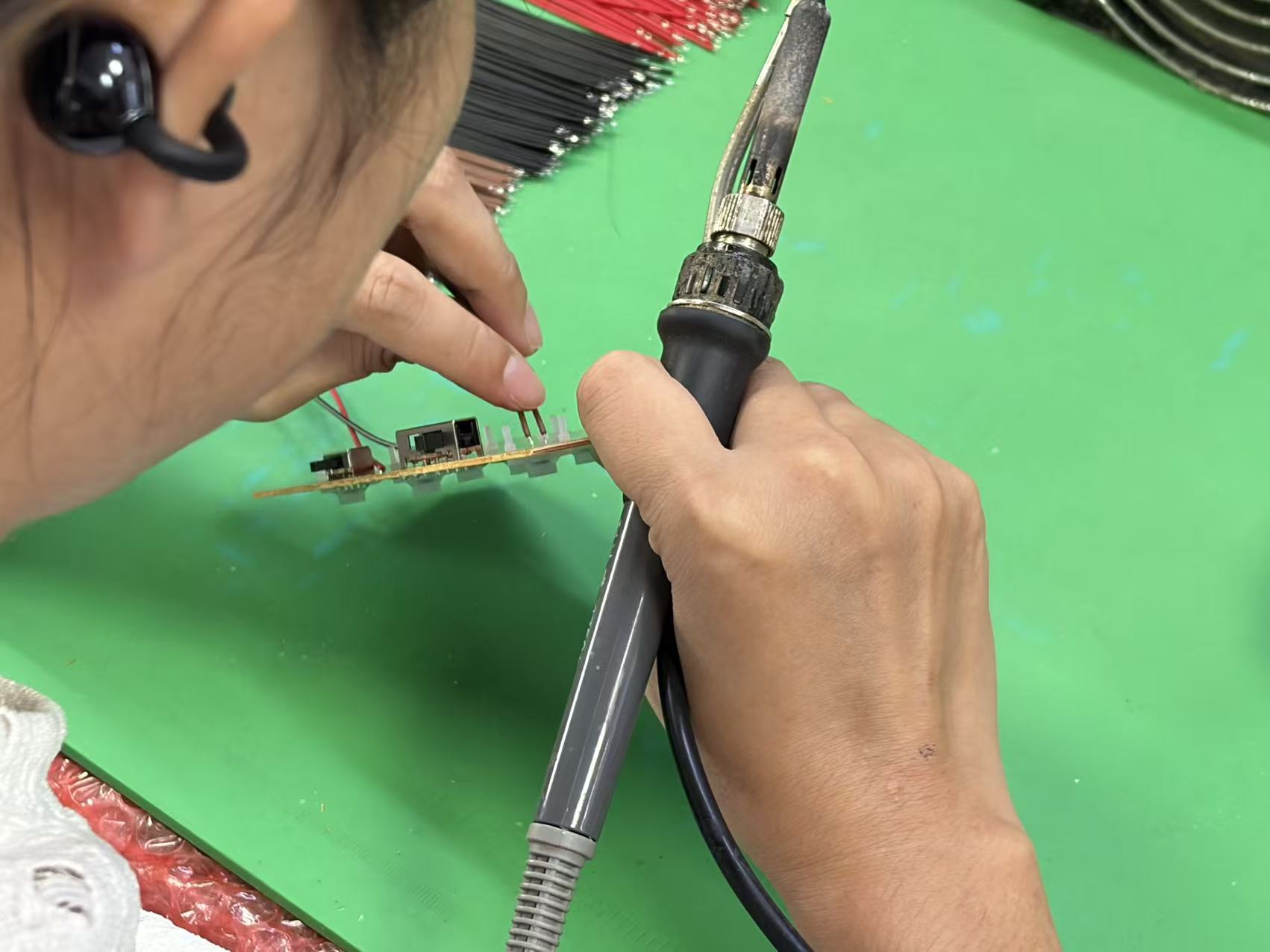

部品の搭載だけでなく
配線とコネクタの作業も計画
リード線や機械的荷重を受ける部品には、表面実装以外の組立工程が必要な場合があります。線長、極性、はんだ面へのアクセス、引張荷重を逃がす構造を組立図で指定してください。
リフロー後に行う作業と、基板を取り付ける前に接続部をどのように検査するかを合意します。
03 / 防げる手戻りを減らす
DFM・DFA：実装前にデータを確認
製造性設計（DFM）と組立性設計（DFA）のレビューでは、リリースする資料から意図したものを製造できるか確認します。OEM側の回路設計検証に代わるものではありません。適切なレビューは、材料の手配を確定する前に未解決の事項を見つけます。
| 確認領域 | 合わせて確認する内容 | 重要な理由 |
|---|---|---|
| データの版管理 | ガーバー等の合意した基板データ、部品表、実装位置ファイル、組立図。 | 基板と部品表の異なる版を組み合わせて実装することを防ぎます。 |
| 部品と向き | メーカー型番、フットプリント、1番ピン、極性、未実装位置、回転角。 | 部品説明だけでは判断できない不整合を解消します。 |
| 物理的なアクセス | 部品間隔、基板端からの距離、取付穴、コネクタの嵌合方向。 | 機械的干渉を避け、組み立て、検査、プロービング、取り付けを可能にします。 |
| 試験アクセス | テストポイント、電源接続、書き込み用端子、必要な治具。 | レイアウト確定後に、合意した検査で回路に接触できないと判明する事態を防ぎます。 |
| 完成品との接続 | 筐体基準、キーパッドの接点位置、ケーブル経路、ディスプレイ積層高さ。 | 動作する基板でも、完成品の中に収まり、接続できる必要があります。 |
フロントパネルの案件では、 カスタムメンブレンスイッチ の図面を基板データと同時にお送りください。両者で管理されたピン配列と機械的基準を共有する必要があります。
04 / 部品の供給責任
部品表の管理と部品調達
部品表では、実装する各部品のメーカーと正確な型番に加え、リファレンス、数量、承認済み代替品を明確にします。「10 kΩの抵抗」という値だけでは、パッケージ、許容差、その他の必要特性は決まりません。
お客様支給部品
支給する基板と部品を明示してください。納入状態、数量、予備材料、取り扱い要件、不足品や余剰部品の管理方法を合意します。
一括調達のご相談
基板と部品の調達も希望する場合は、見積依頼に明記してください。入手性、承認された調達経路、責任分担、費用は部品表に基づき確認が必要です。
支給と調達を分ける方式
重要部品や専用品を支給し、残りの調達を依頼することも考えられます。材料の見落としや二重計上を防ぐため、各行の供給責任を明確にしてください。
代替品の扱いを曖昧にしない。 代替を禁止するのか、お客様承認済みリストに限定するのか、購入前承認が必要なのかを明記します。公称値だけでなく、電気特性、パッケージの適合、温度要件、ファームウェアへの影響、製品ライフサイクルも確認します。
これらは相談する調達方式であり、すべての部品や調達経路が利用可能という約束ではありません。受け入れた部品表の版と変更承認手順を案件の範囲に記録してください。
05 / 製造の流れを理解する
未実装基板から電子回路アセンブリへ
以下は一般的な基板実装の流れです。実際の作業は回路、部品パッケージ、承認された製造工程で異なります。工程の説明であり、JASPERに設置された設備の一覧ではありません。
- 01
データと材料を確定
基板データ、部品表、実装指示の整合を取ります。製造前に不足部品、版の違い、特別な取り扱い指示を解決します。
- 02
部品を搭載し、はんだ付け
SMTでは、はんだペースト塗布、部品搭載、リフローが一般的な工程です。挿入部品には指定された挿入・はんだ付け方法を用います。
- 03
実装状態を検査
必要な外観を確認し、パッケージや受入計画で求められる追加検査を行います。隠れた接合部には適切な検査方法が必要です。
- 04
指定範囲で書き込みと試験
必要なファイル、接続、合否基準を用い、合意したファームウェアの書き込みと電気・機能試験を承認範囲内で実施します。
- 05

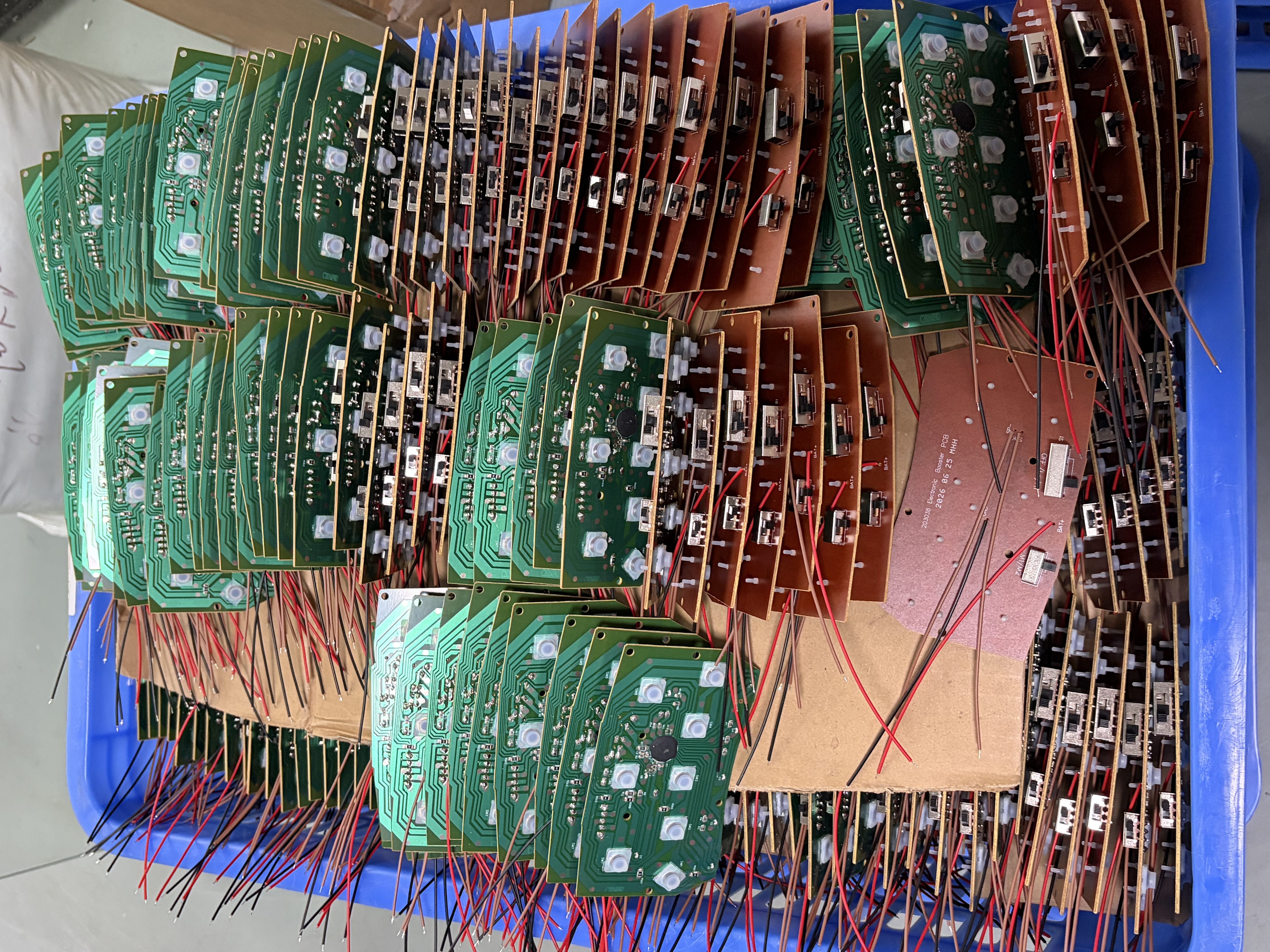

組み込みまたは出荷へ
指定された記録、識別表示、保護包装を完了します。フロントパネルを含む場合は、受入前に基板と操作部の取り付け整合を確認します。

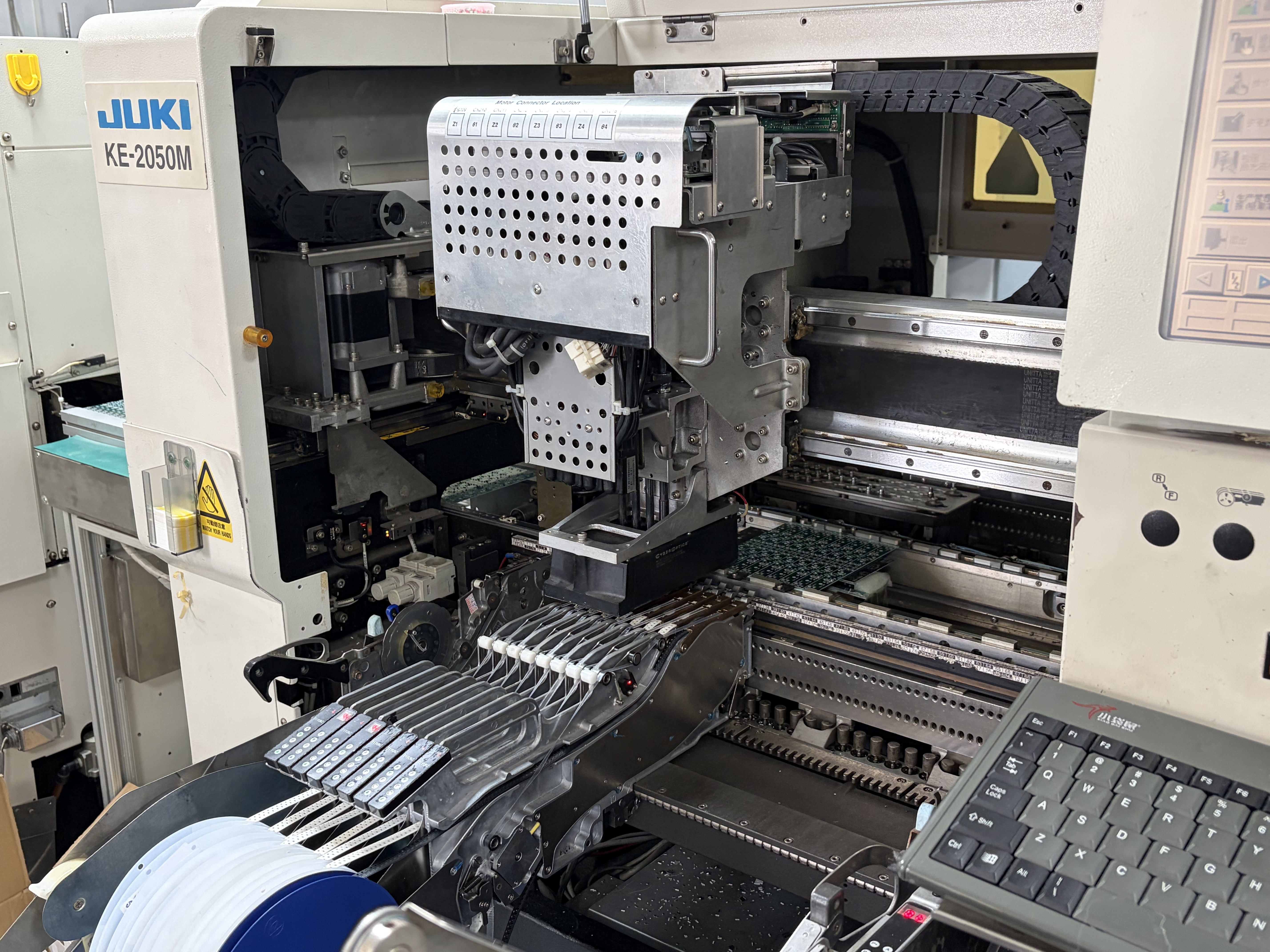

SMT部品搭載 / 約5秒の動画
部品搭載の動きを見る

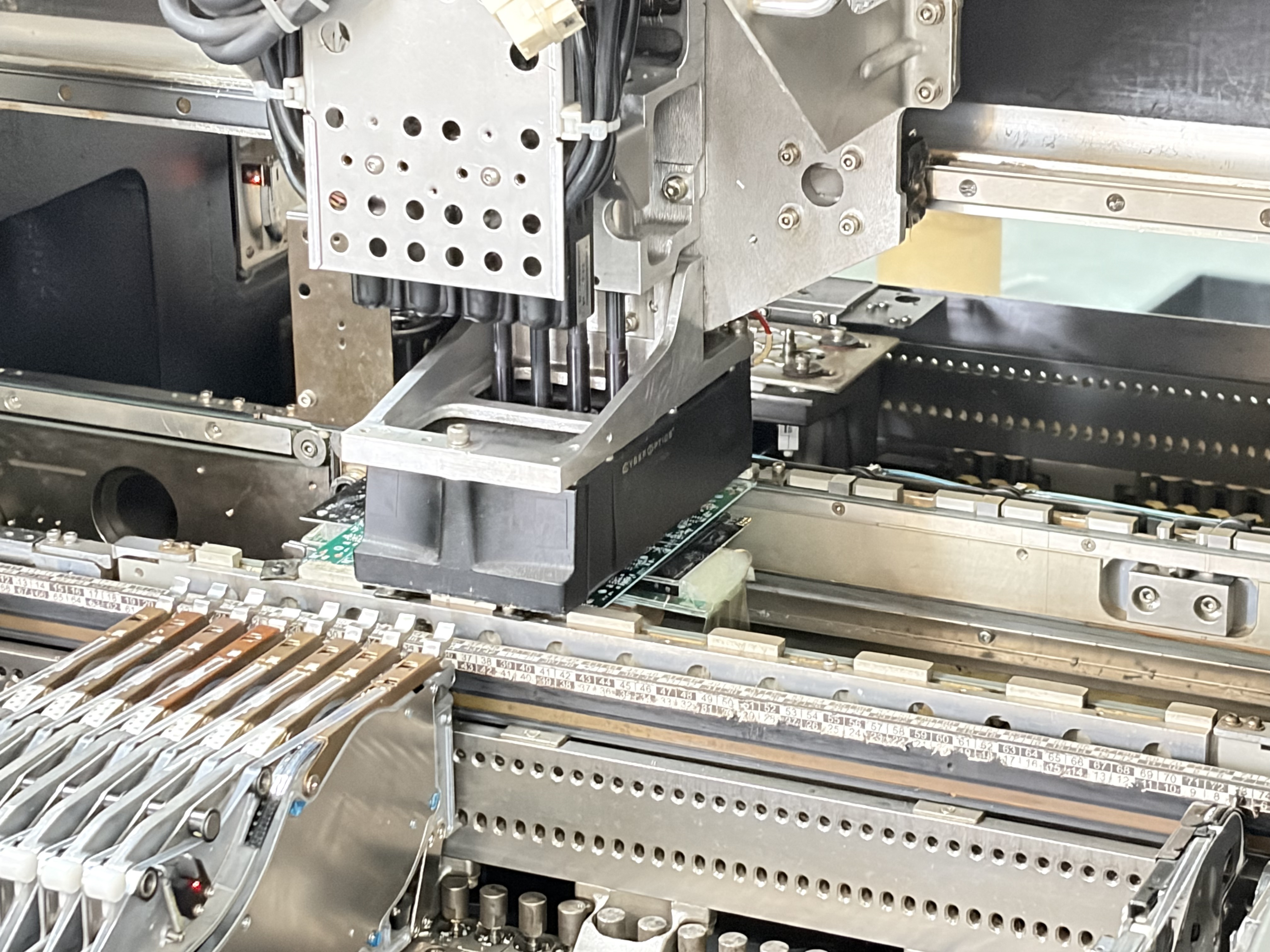

実装ヘッドがフィーダー領域と基板パネルの間を移動します。この短い動画は一つの実装作業を示すもので、製造・試験工程の全体ではありません。
下の操作部で再生、一時停止、再生位置の変更ができます。自動再生はしません。
基板パネル上で動作する部品実装機。
06 / 「試験済み」の意味を定義
PCBAの検査・試験要件
検査方法によって確認できる事項は異なります。目視や光学検査は一部の実装不良を検出できますが、すべての電気機能を証明するものではありません。通電確認だけでは、想定されるすべての負荷や条件での動作は確認できません。
| 方法 | 評価できる内容 | 合意が必要な事項 |
|---|---|---|

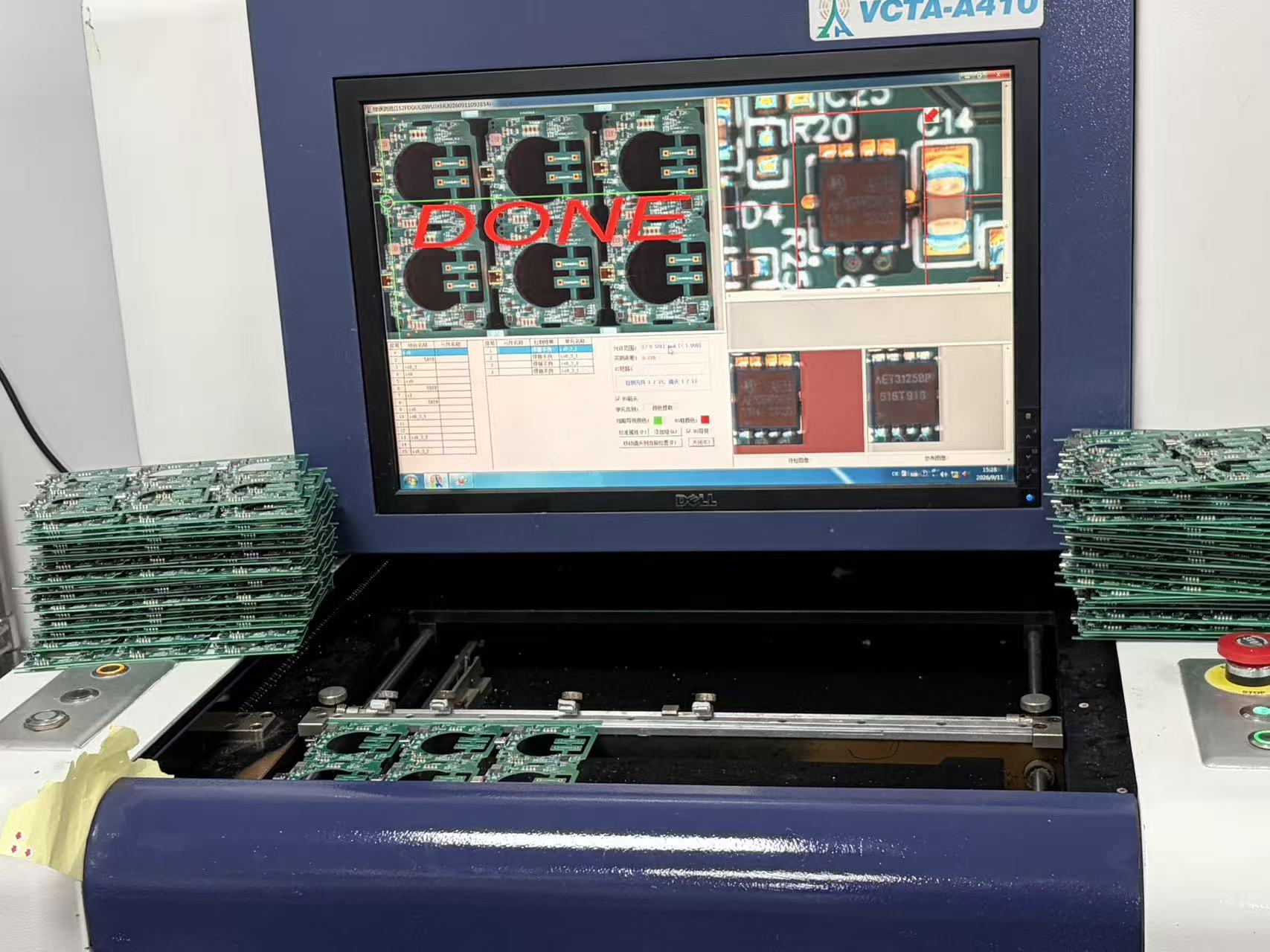

| 目視検査 / AOI | 検査アクセスと設定に応じた、搭載位置、向き、はんだ付けに関する可視部分の状態。 | 検査基準、観察範囲、検出結果の処理方法。 |
| SPI | 部品搭載前のはんだペーストの状態。 | ペースト検査の要否と工程判定基準の定義。 |
| X線検査 | 光学的に見えない接合部のブリッジやボイドなど、指定された内部状態。 | 対象パッケージ、受入基準、必要な検査範囲。 |
| ICT / フライングプローブ試験 | アクセス可能なノードを使った、指定の電気接続や部品関連の測定。 | 基板へのアクセス、治具・プログラム要件、制限、実現可能な試験範囲。 |
| 機能試験 | 定義された電源、入力、出力、負荷条件における指定の動作。 | 試験順序、治具、ファームウェア、基準機、合否限界、記録形式。 |
| プログラミング | 承認されたソフトウェアイメージの書き込みと、合意した検証。 | ファイルの版、書き込みインターフェース、設定データ、検証方法。 |

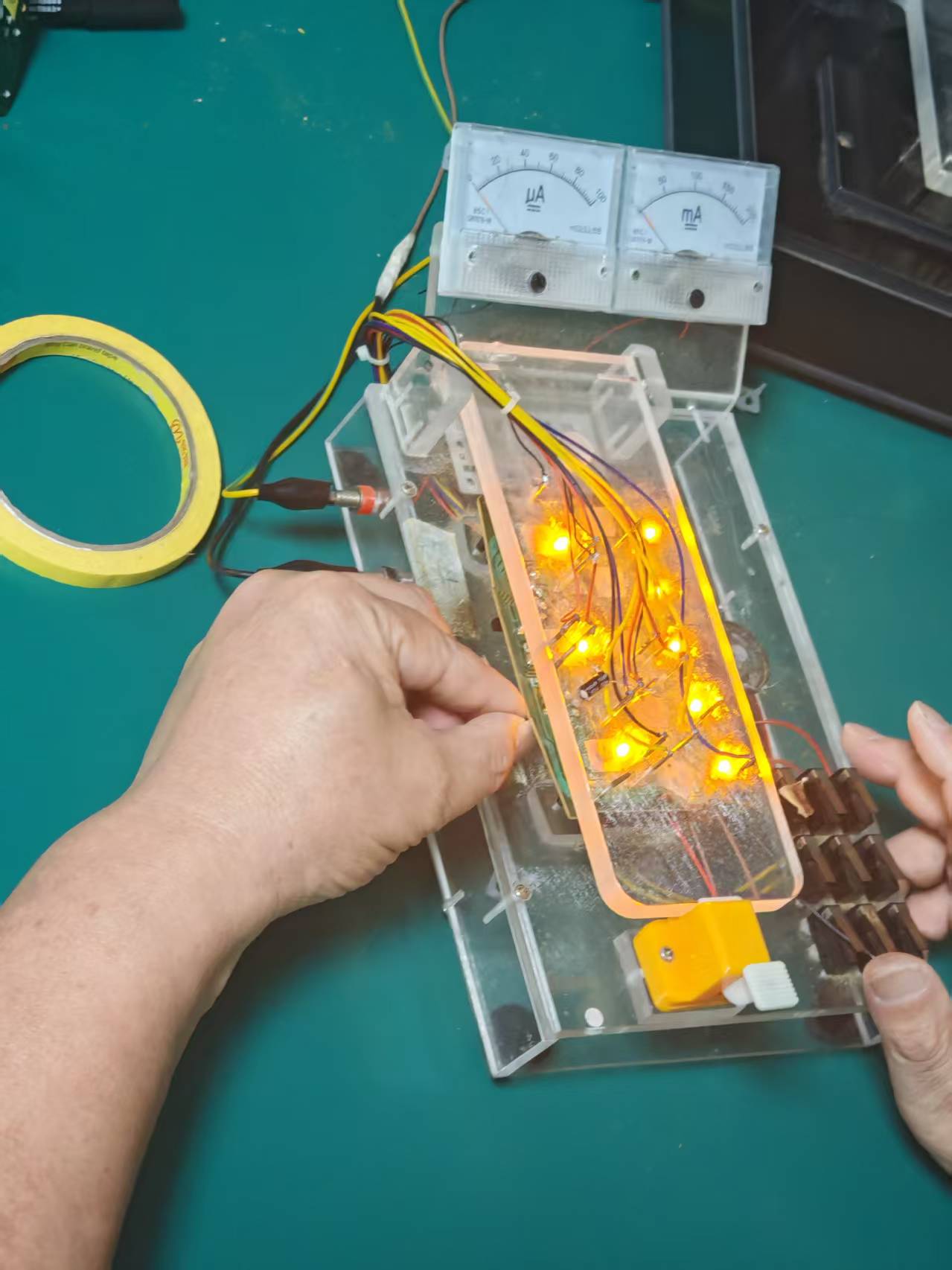

電気的な受入判定
「電源が入る」だけでなく条件を定義
機能試験仕様には、電源電圧、入力、負荷、期待する出力を記載します。各測定の限界値と、治具で利用できる接続箇所を指定してください。
書き込みが必要な場合は、承認されたイメージと版を添付します。治具の供給者と、各製造ロットに添付する試験記録を合意してください。
受入規格が必要な場合は、「IPC準拠」だけでなく適用する版とクラスを明示してください。書面で明確に含めない限り、完成品の安全性、法規制、環境適合性の検証はOEM側の別の責任となります。
07 / 試作から継続生産へ
試作品を量産の有効な基準にする
試作品は、予定する部品、実装図面の版、取り付け条件を反映しているほど有用です。試作数量と量産数量は分けて提示し、試作で意図的に変更する事項を明らかにしてください。
サンプル承認時
電気要件に対して回路を評価します。筐体への収まり、コネクタへのアクセス、表示位置、ユーザー入力への応答を確認し、口頭承認だけに頼らず相違点を記録してください。
量産リリース時
承認済み部品表、図面、ファームウェア、検査計画を固定します。継続発注での設計変更、代替部品、材料不足の承認方法を決めておきます。

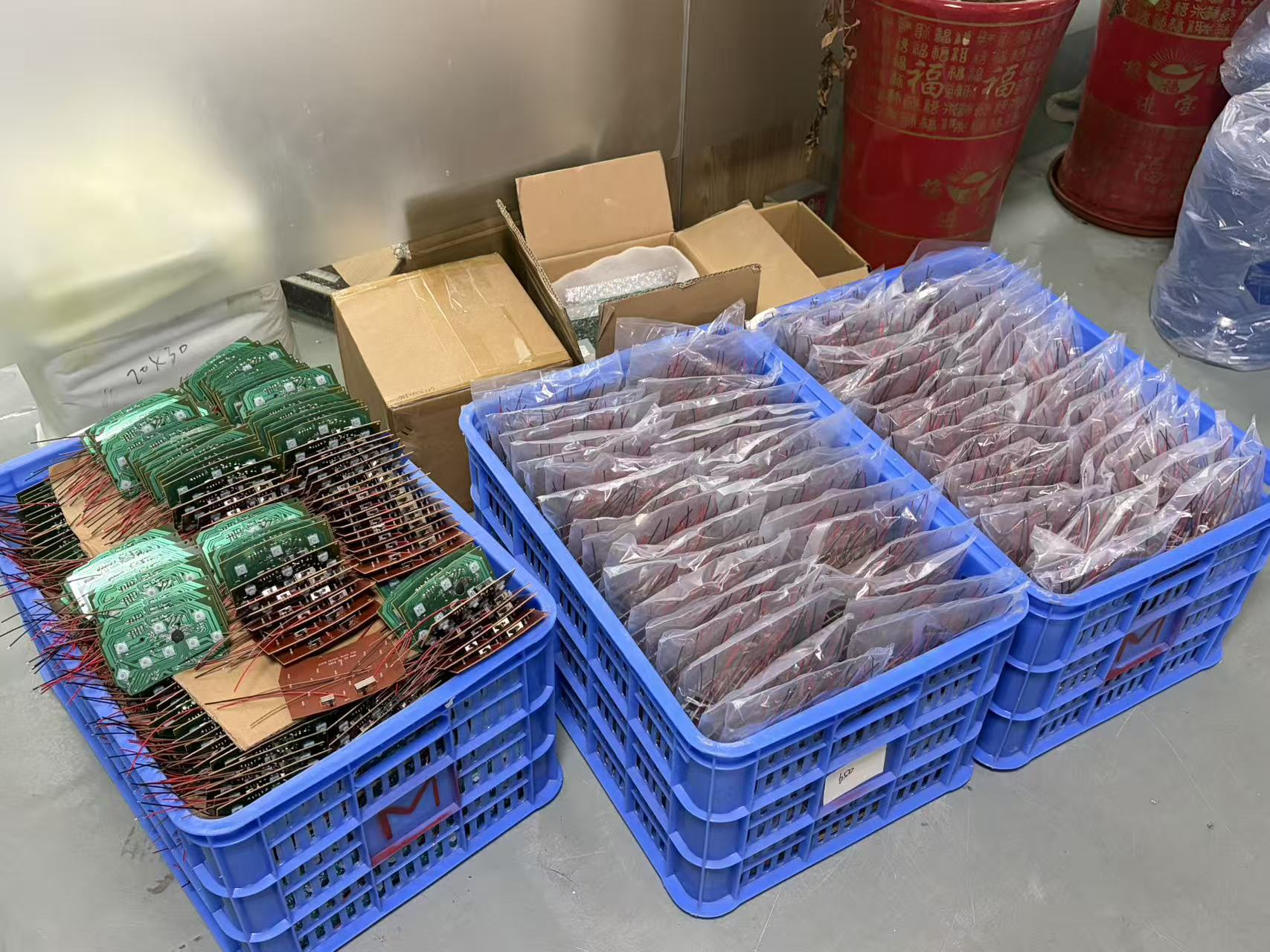

必要なシリアル・ロット識別、試験記録、包装、輸送保護を指定してください。吸湿性部品や機械的に壊れやすい部品の扱いも検討します。実現可能な生産日程を決めるのは、一般的なウェブ上の約束ではなく、数量、部品の入手性、合意した試験構成です。
08 / 比較できる見積もり
PCBAの費用を左右するものは？
基板の寸法だけでは実装回路の価格は決まりません。部品費、実装の複雑さ、検証要件によって見積もりは大きく変わります。同じリリースデータと責任範囲を基に比較してください。
- 基板と部品
- 基板構造、メーカー型番、入手性、承認済み代替品、お客様支給材料。
- 実装・組立作業
- 搭載点数、実装面数、パッケージの組み合わせ、挿入実装作業、特別な取り扱い。
- 準備と検証
- メタルマスクや工具、書き込み準備、治具、検査範囲、対象に含む場合の機能試験開発。
- 発注と納入の範囲
- 試作・量産数量、継続発注の前提、包装、組み込み、希望する納入条件。
一度だけ発生する費用と、発注ごとに発生する費用を確認してください。単価が安くても、他社の見積もりに含まれる治具、書き込み、材料調達、試験が除外されている場合があります。PCBAには案件ごとの見積もりが必要で、このページは自動価格を提示しません。
09 / 電子回路と操作部をつなぐ
PCBA・メンブレンスイッチ・HMIの統合
正しく実装された基板でも、インターフェースを個別に設計すると取り付けが難しくなることがあります。筐体や金型を確定する前に、電子回路とフロントパネルを調整してください。
メンブレンスイッチと基板の接続
回路テールの引き出し位置、相手コネクタ、接点面、ピン配列、挿入アクセス、曲げスペースを合意します。キーマトリクスとホスト基板のインターフェースを一致させてください。
シリコーンキーパッドとPCB
接点パターン、位置決め部、支持部、取り付け時の圧縮量を調整します。キーの動作範囲や筐体形状と部品が干渉しないようにしてください。
表示・タッチインターフェース
コネクタの到達範囲、表示窓の位置合わせ、全体の積層高さ、電気インターフェースを確認します。コントローラーとファームウェアの責任範囲は別々に明確にします。
操作フロントパネル全体
加飾面、入力層、電子回路、取り付け、接続を一つの物理アセンブリとして調整します。より広いシステム作業を含む場合は、その境界を合意してください。
10 / 使用条件から始める
OEM機器向けPCBAの要件
機器の機能、使用場所、インターフェース故障時の影響を説明してください。用途に関する確認は基板とフロントパネルの要件定義に役立ちますが、承認済み案件や業界固有の認証実績を示すものではありません。
産業用制御機器
入出力接続、電源条件、保守アクセス、筐体内環境を定義します。シールドや保護対策が必要なら、取り付け後のシステム全体を確認してください。
計測機器
信号インターフェース、校正責任、必要な試験条件を明確にします。基板実装の検査と、システムレベルで検証する測定精度を区別してください。
家電製品
キー操作、表示の見やすさ、配線、取り付けスペースを調整します。設置された操作部への熱、湿気、洗浄の影響を指定してください。
キオスク・自動販売機
繰り返し使用、コネクタ保持、表示位置、保守担当者の基板へのアクセスを確認します。単独で交換できる部品を決めてください。
規制対象機器や安全上重要な機器では、仕入先選定前に必要な適格性評価と資料の範囲をご提示ください。業界名の表示や一般的な実装検査だけでは、完成機器の適合性を証明できません。
11 / 見積依頼資料
基板実装の見積もりに必要な資料
以下のファイルは版を明確にしてください。不足する情報があれば示し、初回相談で初期の実現可能性検討と、製造に移せる見積もりを区別できるようにします。
| 送付・指定するもの | 含める情報 |
|---|---|
| 基板製造データ | ドリルデータ付きガーバー、または合意した別形式。基板外形、寸法、層構成、製造指示を含めます。別形式を送る前に互換性を確認してください。 |
| 部品表 | メーカー、完全な型番、リファレンス、数量、パッケージ、未実装位置、承認済み代替品。 |
| 実装位置・組立データ | 座標、回転角、実装面を含む搭載位置・中心座標ファイル。極性、コネクタ方向、特別指示を示す組立図。 |
| 数量と材料の供給責任 | 試作数量、想定する量産ロット、希望日程、支給部品、調達依頼。 |
| 検査・書き込み・試験 | 必要な確認、受入基準、該当するファームウェアの版、治具責任、試験手順、報告要件。 |
| 機構・インターフェース資料 | 筐体図、キーパッド・表示器の詳細、取付基準、コネクタのピン配列、配線経路、環境要件。 |
基板と部品表から始めましょう。
何を実装したいか、何を支給するか、完成基板に何を求めるかをお知らせください。組み込みを含む案件ではHMIや筐体の図面も添付してください。
ボタンを押すとJASPERの既存の見積依頼ページが開きます。案件の詳細に「PCBA」と記載し、ファイル添付またはファイルリンク欄から図面一式を共有してください。問い合わせ送信だけで価格や生産枠が確定することはありません。
12 / よくあるご質問
基板実装のよくあるご質問
PCBとPCBAはどう違いますか？
PCBは電子部品を実装していない製造済み回路基板です。PCBAは部品を取り付け、電気的に接続した基板です。受注時には必要な検査、試験、書き込みも定義する必要があり、PCBAという名称だけではその要件は決まりません。
基板実装の見積もりにはどんなファイルが必要ですか？
基板製造データ、メーカー型番入り部品表、実装位置ファイル、組立図をご用意ください。数量、調達責任、必要な検査・試験、筐体やフロントパネルの図面も含めます。未完成のファイルがあれば、初期検討のために不足を明示してください。
SMT実装と挿入実装の違いは？
SMT部品は表面パッドに取り付けます。挿入部品のリードは基板の穴を通ります。混載実装では両方を使います。必要な方法は、部品、レイアウト、機械要件、承認された実装工程で決まります。
支給部品を使用した実装を依頼できますか？
はい、支給材料での実装希望をお問い合わせに含められます。支給するものと調達を依頼するものを具体的に記載してください。数量、取り扱い、不足時の責任、余剰材の処理を含め、その方式に対応できるかを正式見積もりで確認する必要があります。
一括対応のPCBA依頼にはファームウェアと機器全体の組み立ても含まれますか？
自動的には含まれません。一括対応は一般に調達と実装を指しますが、正確な範囲は見積もりで定義します。ファームウェア開発、書き込み、機能試験、筐体、システム全体の統合はそれぞれ別途指定してください。
AOIだけで基板が動作すると証明できますか？
いいえ。自動光学検査は、検査範囲内の指定された外観・実装状態を確認するものです。すべての電気機能や隠れた接続を検証するわけではありません。電気・機能試験には、適切なアクセス、設備、条件、合否基準を備えた別の試験計画が必要です。
PCBAをメンブレンスイッチやシリコーンキーパッドにつなげられますか？
メンブレンスイッチのテールと接続する、またはシリコーンキーパッドの接点配置を受ける基板を設計できます。ピン配列、コネクタ方向、接点位置、キーストローク、基板支持、筐体内の余裕を合わせて確認してください。実際の構造は承認図面で定義します。
試作数量と量産数量を一緒に相談できますか？
はい。サンプル数量、想定ロット、予定する改版を提示すると、試作作業と継続生産を分けて検討できます。実現可能性、材料入手性、段取り要件、日程は案件ごとに確認が必要です。ここでは一律の最低発注量や納期は定めていません。
代替部品はどのように承認しますか？
部品表または購買指示に代替方針を明記してください。代替品は電気特性、パッケージ適合、その他の適用要件を確認し、使用前に合意した変更手順で承認します。公称値やフットプリントの一致だけでは不十分です。
PCBAには完成品の認証も含まれますか？
いいえ。基板の実装や試験だけで完成機器が認証されることはありません。案件の受入前に、適用規格、資料、適格性評価の要件を指定してください。機器レベルの安全性、法規制、環境適合の検証責任を明確に割り当てる必要があります。
