メンブレンスイッチのエンボス加工設計｜形状・位置合わせ・金型承認

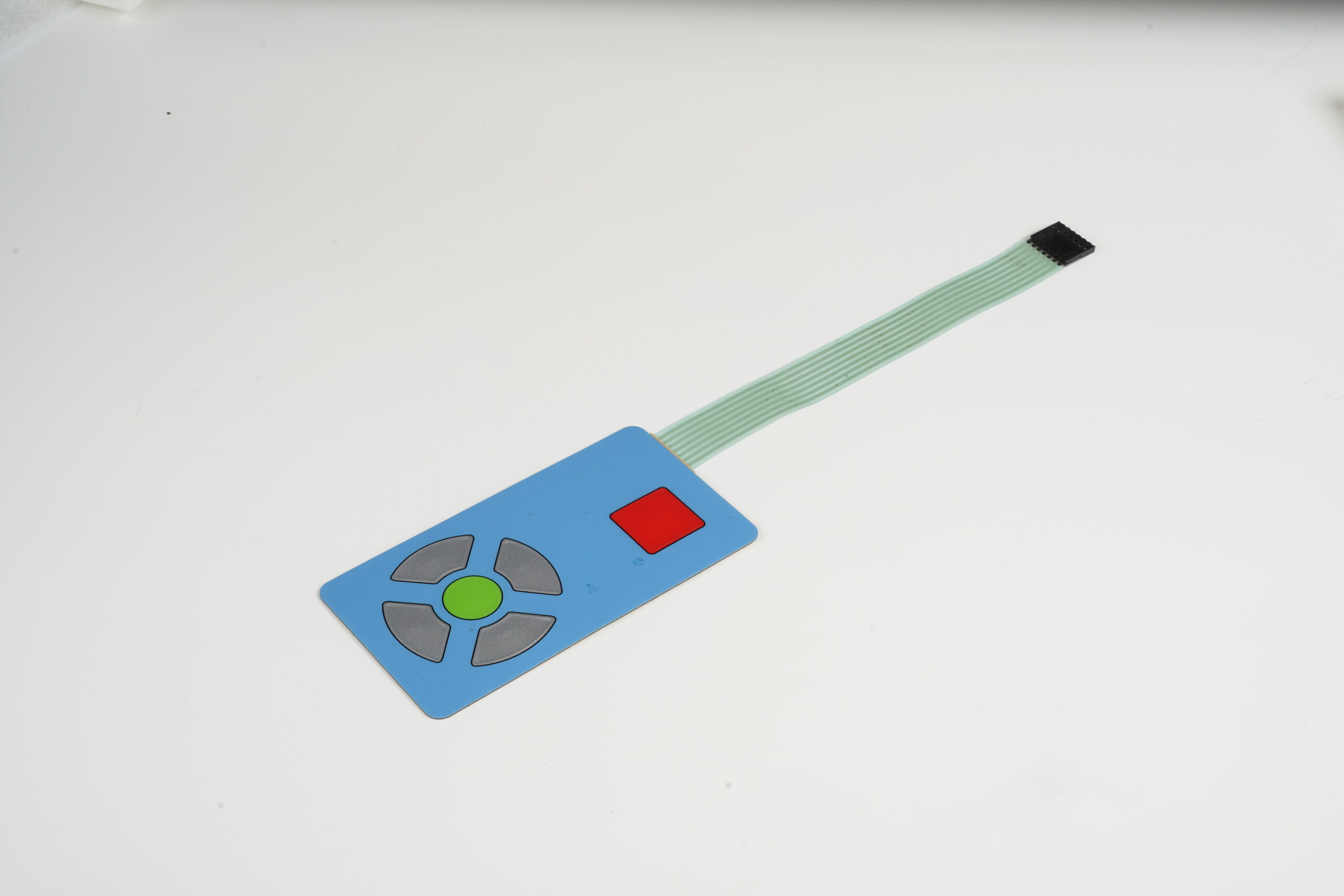

エンボス加工グラフィックオーバーレイの成否は、成形後の隆起部、印刷記号、打ち抜き形状、スイッチの機能中心、筐体が同一の座標系で定義されているかどうかで決まります。平面状態のアートワーク校正が正しくても、完成したキーがずれたり、回転したり、高さ不足になったり、変形したり、誤ったアクチュエータ上に中心合わせされることがあります。そのため図面には、フィルムの印刷・加工に用いる公称平面状態と、組立後のインターフェースで隆起形状を検査するための成形状態の二つを示す必要があります。エンボス形式、断面形状、材料、金型、工程補正、合否判定方法は、相互に関連する設計事項として一括して承認しなければなりません。

隆起キー部、触覚による位置識別機能、表示窓、裏面印刷グラフィック、部分粘着層が必要なOEMパネルについては、JASPERのカスタムグラフィックオーバーレイページが、ご相談・見積依頼の窓口です。本記事では、アートワークに添付すべきデータムマップと成形フィーチャー記録を整理しますが、製品図面やサプライヤーの製造能力評価に代わるものではありません。

座標連鎖全体でキー中心を一つに統一する

Adobe Illustratorファイル上で印刷アイコンが中心に配置された円形キーを想定します。印刷校正では正しい位置にあります。エンボス金型も、その金型図面上では中心に見えます。しかし成形・打ち抜き後には、エンボス部がスイッチドーム中心からわずかにずれています。各ファイルで原点、方向、縮尺、部品状態が異なるため、工程ごとに単独で確認すると、いずれも正しく見える場合があります。

問うべきなのは「エンボスの公差はいくつか」ではなく、次の点です。

最終組立状態におけるキーの機能中心はどこか。また、すべての工程をその中心へ結び付けるデータム経路はどれか。

対象形状を工程全体の連鎖に沿って追跡します。

OEMパネルのデータム
      |
      v
スイッチまたはアクチュエータの中心
      |
      v
成形後のエンボス中心および断面形状
      |
      v
印刷アイコン、色枠、および発光領域
      |
      v
打ち抜き外形、穴、および表示窓
      |
      v
組立治具および検査データム

これが全工程を規定する幾何関係です。サプライヤーは工程固有の位置合わせマークや補正ファイルを使用できますが、それらの管理基準は製品データムおよび完成品要件へ確実に関連付ける必要があります。

図面に必要なのは、原点マークの羅列ではなくデータム連鎖です

アートワークの原点が、そのまま製品データムになるとは限りません。印刷位置合わせマーク、エンボス金型の位置決め基準、打ち抜き用パイロット、筐体ボス、検査治具ピンはいずれも有用ですが、それぞれ異なる座標系を表している場合があります。

図面一式には次の事項を明記する必要があります：

• 一次、二次、および三次の製品データム；
• 操作者から見える表面を基準とした方向；
• 平面状態のフィルムの向き、および裏刷り時の向き；
• 各スイッチ、LED、ディスプレイ、および筐体側形状の中心または境界；
• 印刷、成形、ラミネート、打ち抜き、組立の各工程後に使用するデータムフィーチャー；
• 完成品では除去される一時的な工程用マーク；
• 各寸法または幾何公差指示が適用される部品状態；
• アートワーク、金型データ、打ち抜きデータ、回路、筐体の各改訂版の対応関係。

ISO 5459は、データムおよびデータム系の正式な枠組みを規定しています。ISO 1101は、形状、姿勢、位置、および振れの幾何公差を扱います。これらの規格がオーバーレイを設計したり、公差を選定したり、検査治具を定義したりするわけではありません。複数の無関係なX-Y原点に頼ることなく、位置と輪郭度について一義的な指示体系を表現するために役立ちます。

オーバーレイを筐体端面から位置決めする一方、スイッチ回路を内部ピンから位置決めする場合、公差検討では両方の座標系を関連付ける必要があります。オーバーレイ単体をその外形端から正確に測定できても、別部品を基準とする回路の中心にキーが合っていることの証明にはなりません。

平面アートワークと成形後フィルムは別の検査状態です

エンボス加工前の印刷シートと、完成したエンボス加工済みオーバーレイは、同じ測定対象ではありません。成形により材料は元の平面から面外へ変形します。その結果、局所的な距離、端部形状、光沢、インクの見え方、表示窓の形状、柔軟な部品の治具への載り方が変化する場合があります。

重要な要件ごとに、適用する検査状態を明記します：

規定された検査方法でない限り、検査図面で成形品を平面状に矯正するよう要求してはいけません。平らに押さえると、測定対象形状が移動したり、スプリングバックが見えなくなったり、実製品では生じない荷重が加わったりする場合があります。組立状態が実際の機能状態であれば、治具は、部品がパネル内で受ける支持、拘束、位置決めを再現する必要があります。

隆起部は、形状名を付ける前に機能を定める

エンボス加工にはさまざまな用途があります。操作部を触って見つけやすくする、タクタイルドーム用の空間を確保する、局所的な押圧面を設ける、警告表示やブランド要素を強調する、表示領域を囲む、あるいはスイッチ機能を持たせず意匠性だけを付加するといった用途です。

フィーチャー記録では、最初にその機能を明記します：

• 触覚による位置識別：スイッチの作動荷重とは切り分けて、触覚でキーを識別できるようにする；
• 作動インターフェース：指の動きをドーム、キー、またはアクチュエータへ伝達する；
• クリアランス：部品または可動要素の上方に必要な空間を確保する；
• 視覚的階層：記号、枠、ロゴ、または装飾領域を隆起させる；
• 光学的分離：インジケータまたは表示窓の周囲に物理的な境界を設ける；
• 組立時の干渉管理：オーバーレイ下方の局所構造との接触を避ける。

これらの用途に共通して適用できる単一の形状はありません。装飾リブは外観上問題がなくても、清掃性を損なう場合があります。位置識別リングは手袋を着用した作業者の操作を助ける一方、粘着剤や印刷枠に使用できる平坦部を狭めることがあります。広い隆起部は指との接触性を高める一方、表示窓付近の材料変形を増大させる場合があります。

形状指示の横に、その機能用途を記載します。装飾目的であれば、その旨を明記します。タクタイルドームまたはスイッチ中心との位置合わせが必要であれば、対象部品とその改訂版を特定します。エンボスという語だけでは、最も重要な設計上の問いに答えられません。

ピロー型エンボスとリム型エンボスでは、材料の変形挙動が異なります

業界用語は、断面図によって曖昧さを解消して初めて有用になります。

一般的なピロー型エンボスは、面状の領域またはキー領域を盛り上げるため、上面とその周囲の遷移部の双方で材料の伸びが生じます。一方、リム型エンボスは、周囲またはリング部を盛り上げ、中央部は比較的平坦または低い状態に保ちます。ドーム、レール、リッジ、隆起縁、デボスなどの呼称はサプライヤーによって異なる場合があります。名称だけを根拠に金型製作を承認してはいけません。

各隆起形状について、図面には次の事項を示す必要があります：

• 平面視の輪郭；
• 中心またはパターンの位置；
• 頂部平坦面または台状平坦部；
• 公称成形高さ；
• 該当する場合の内側および外側の遷移半径；
• 側壁または遷移部の形状；
• 局所的な成形方向；
• 印刷、表示窓、打ち抜き、粘着層、ドーム、筐体との位置関係；
• 検査用断面および参照データム。

材料の移動挙動は、幅広のピロー型、細いリング型、長いレール型、隆起アイコンで同じではありません。各形状のコーナー、直線部、端部、交差部でも挙動が異なる場合があります。高さの値一つだけで形状を完全に定義すると、局所的な薄肉化、変形、スプリングバック（弾性戻り）、エッジ痕、断面形状の差が見えなくなります。

複数のキーでパターンを構成する場合、ISO 5458はパターン仕様および複合幾何仕様の表現に役立ちます。ただし、どの中心点でパターンを構成するか、パターンをパネルに対してどのように位置決めするか、個々の形状の輪郭を別途管理するかは、プロジェクトごとに決定する必要があります。

断面図には高さ、半径、側壁、平坦部を示す必要があります

平面版下は金型製作者に形状の位置を示しますが、成形面を完全には定義できません。

最も厳しい条件となる方向に、少なくとも一つの断面図を設けてください。長円形キー、コーナー、サドル形状、レール端部、表示窓に隣接するエンボスなど、形状が変化する箇所には断面図を追加します。断面図では次の要素を区別してください：

• 元のフィルム面；
• 成形後の頂面；
• 形状の周囲に残す平坦部；
• 遷移部または側壁；
• 内半径および外半径;
• 隣接する印刷境界;
• 粘着剤端部または粘着剤なし領域；
• 下層の部品またはスイッチ；
• 指またはアクチュエータの想定作動方向。

有効な図面指示に汎用的な設計比率は不要です。必要なのは、プロジェクト固有の測定可能な条件です。高さを元の平面から測定する場合は、柔軟な部品上でその平面をどのように設定するかを明記してください。頂部平坦面の寸法が重要な場合は、その境界を理論上の鋭い交線、接点、輪郭公差領域のいずれで定義するかを明記します。リムとアイコンの間にクリアランスが必要な場合は、管理対象となる双方の境界を定義してください。

片側に製品の公称形状、反対側に非表示の製造補正を含む断面図を、識別表示なしで使用してはいけません。製品図面には完成品の要求仕様を記載します。両者が意図的に共有承認データへ含める場合を除き、金型補正はサプライヤー管理データとして扱います。

成形補正は公称設計と分離して管理する

オーバーレイの公称図面は、完成品が満たすべき形状を示します。成形金型がその公称面を正確に複製した形状とは限りません。サプライヤーは、フィルムの挙動と採用工程に対応するため、形状位置、輪郭形状、金型クリアランス、工程用マーク、局所形状を調整する場合があります。

次の三つを明確に分けて管理してください：

1. 製品公称形状：組立インターフェースで要求される幾何形状および位置合わせ。
2. 工程補正：公称仕様どおりの結果を得るためにサプライヤーが管理する調整。
3. 測定結果:特定の金型改訂、材料、工程条件、検査セットアップに紐づけられた成形品。

補正内容を記録せずにOEM版下へ直接織り込むと、後続チームがさらに重ねて補正するおそれがあります。補正済みの金型データで製品公称図面を置き換えると、将来別のサプライヤーが誤った製品を製作しかねません。したがって、承認記録では、どのファイルを設計正本とし、どのファイルに工程固有の補正を収録しているかを明確にしてください。

すべてのPET製およびポリカーボネート製オーバーレイに共通して適用できる、技術的根拠のあるエンボス高さ、半径、成形温度、保持時間、圧力、絞り比、補正率は存在しません。材料系統、市販グレード、厚さ、表面コーティング、印刷積層構成、対象形状、金型、工程、隣接形状のすべてが影響します。各値は、サプライヤーの加工データと代表サンプルに基づいて確定する必要があります。

位置合わせは印刷・成形・打ち抜き・組立を通した誤差配分で管理する

位置合わせは一つの数値で表されることが多いものの、完成品の位置ずれには複数の要因が含まれます：

完成キーの位置ずれ =
    製品データムの引継ぎ
  + 印刷位置
  + 印刷－成形のセットアップ
  + 成形時の材料移動およびスプリングバック
  + 成形－打ち抜き位置
  + 打ち抜き－筐体の組付け
  + 筐体－スイッチの位置関係
  + 測定不確かさ

この式は責任マップであり、統計式ではありません。工学的手法と分布がその処理を正当化しない限り、すべての公差を算術的に加えてはいけません。

各インターフェースを明示してください：

• 印刷－エンボス間；
• エンボス－打ち抜き間；
• 印刷－表示窓間；
• エンボス－表示窓間；
• 打ち抜き－筐体間；
• エンボス－スイッチ間；
• アイコン－エンボス間；
• パターン－パネルデータム間。

次に、どの位置関係が機能上重要かを決定してください。印刷リングは外形抜きに対する位置ずれを許容できても、隆起キーに対する位置ずれは許容できない場合があります。隆起キーは装飾枠に対する位置ずれを許容できても、タクタイルドームに対する位置ずれは許容できない場合があります。表示窓では、打ち抜き位置と光学マスク位置の両方を、組付け後のディスプレイに合わせる必要がある場合があります。

このグラフィックオーバーレイメーカーのページでは、版下、印刷、表示窓、エンボス加工、粘着層、検査、リピート発注管理について、工場と協議する際の情報を扱っています。GO-02では、この広範な製造テーマのうち、座標系の連鎖とその検証証拠に焦点を絞ります。

表示窓とデッドフロント表示には、変形の影響を避ける禁止領域が必要です

表示窓やデッドフロント表示の近くにエンボスを設けると、変形の影響は隆起部そのものより広い範囲に及ぶことがあります。周囲のフィルムでは、曲率、表面外観、印刷端部、反射特性、または透明部がディスプレイ上に収まる状態が変わる可能性があります。

エンボス周辺の次の要素を図面上で明示してください：

• 透明または着色表示窓の境界；
• 不透明マスクおよび白色下地層；
• デッドフロントアイコン；
• LED またはバックライトゾーン；
• 粘着剤開口部；
• 筐体開口部；
• タッチまたはディスプレイのアクティブエリア；
• 打ち抜き端部、スロット、または内コーナー；
• 近くのエンボスまたはレール。

図面では、禁止領域が設計要件なのか、サプライヤーによる確認領域なのかを定義してください。一律の離隔寸法を規定してはいけません。不透明パネルに隣接する浅いリム型エンボスと、透明な光学表示窓に隣接するピロー型エンボスでは、リスクが異なります。

表示窓は複数の状態で検査してください。平板シート状態では印刷欠陥、成形後単品状態では局所的な変形を確認できます。貼り付け・通電後の状態では、光学的な位置ずれ、拘束応力、グレア、マスキング不良、または組立前には分からなかった目に見える遷移部を確認できます。

既存のグラフィックオーバーレイの表示窓に関するケーススタディでは、表示窓の清浄度、不透明性、粘着剤パターン、取扱い、梱包に関する事項を引き続き詳しく扱います。本記事が扱うのは、表示窓と隣接するエンボスの幾何形状および位置合わせの相互作用に限られます。

材料とプレス条件が成形可能範囲を決める

材料選定は、形状の成形性、輪郭保持性、離型後の戻り、想定用途での耐久性に影響します。ポリマー名だけでは情報が不十分です。フィルム系統、サプライヤーグレード、公称厚み、表面テクスチャ、ハードコート、印刷用プライマー、インクシステム、印刷被覆率、調湿状態、保管状態は、いずれも工程レビューの対象になり得ます。

MacDermid Alphaの公式産業用フィルム製品群には、オーバーレイ向けの印刷可能なPETフィルムおよびPCフィルムが記載され、一部製品はエンボス加工に対応すると説明されています。また、コーティング品、テクスチャ品、透明品、印刷用途向けなどの製品構成も区別されています。この資料から導けるのは、エンボス加工に対応する市販フィルムが存在し、正確な製品識別が重要であるという限定的な結論です。JASPERのプロジェクトに共通する許容高さ、半径、スイッチ寿命、成形条件を定めるものではありません。

ISO 527-3は、フィルムおよびシートの引張特性に関する試験条件を規定しています。引張データは材料挙動の比較に役立ちますが、引張試験片で、印刷・コーティング・局所成形を施したキーを再現できるわけではありません。ISO 4593はフィルムおよびシート厚さの機械走査式測定法を規定していますが、完成後のエンボス高さや、すべてのコーティング済みオーバーレイに適用できる正しい接触力を定めるものではありません。

材料選定全般については、グラフィックオーバーレイ材料ガイドを引き続き参照してください。GO-02で材料識別情報に触れるのは、成形および位置合わせの検証証拠を、承認済みの製品構成に紐づけて保持すべき理由を説明するためです。

印刷層は三次元成形に耐えなければならない

裏面印刷グラフィックには、各色、白色下地、遮光層、透明領域、半透明インク、位置合わせマーク、粘着面側のマーキングが含まれる場合があります。成形によって、これらの印刷層が配置される幾何形状は変化します。

隆起形状の近傍にある各印刷要素を確認してください：

• 頂部平坦面の中央に配置するアイコン；
• リム型またはピロー型エンボスの輪郭に沿う境界線；
• 遷移部をまたぐ背景色；
• 側壁付近で終端する白色層または遮光層；
• キー内部の透明な透光領域；
• 完成外形の外側にある位置合わせ用ターゲット；
• 導電印刷または機能印刷（該当する場合）は、別途承認された積層構成に含める。

懸念点は、単にインクが「伸びる」かどうかだけではありません。確認すべきリスクには、印刷境界の移動、色変化、局部的な薄肉化、ひび割れ、隠蔽性の低下、ピンホール、ハロー、印刷層間の位置ずれ、成形後に不均一に見える境界線があります。合否判定方法には、どの状態を外観上の問題とし、どの状態を機能に影響する問題とするかを明記します。

最終外観が三次元形状に左右される場合は、成形後の印刷見本で確認します。平面の色見本だけでは、曲面の側壁にかかる境界線の外観を承認できません。また、組み付けていない成形サンプルだけでは、所定のLED、拡散板、回路、筐体を含む照光キーを承認できません。

このグラフィックオーバーレイ印刷技術ページでは、アートワーク、色、隠蔽性、ウィンドウ、位置合わせについて、より広い観点から説明しています。ただしJASPERは、見積対象の構成に実際に採用する印刷・成形工程を確認する必要があります。

粘着材と打ち抜き加工では成形面を考慮する必要があります

エンボス加工により、ラミネート、打ち抜き、梱包、取付時のオーバーレイの収まり方が変わることがあります。粘着材パターンは、可動キー領域を避ける、通気部や逃げを設ける、周縁部を支持する、またはシール面を確保する必要がある場合があります。これらの判断は外観だけでなく、スイッチの積層構成と筐体によって決まります。

以下を記録します：

• 粘着材を成形前に貼り合わせるか、成形後に貼り合わせるか；
• 成形および打ち抜きの全工程で剥離ライナーを損傷なく保持するか；
• キー、ウィンドウ、通気部または可動部の下に設ける無粘着領域；
• 貼り合わせに必要な平坦面；
• エンボス形状と外形抜きとの位置関係；
• ハンドリング用タブおよび位置合わせマーク；
• 最終打ち抜き時の治具による支持；
• 凸部同士のはまり込みや押し潰れを防ぐ梱包。

部品を平らに押し付ければ打ち抜き外形を検査できるとは限りません。適切な検査セットアップには、抜き位置との関係をずらさずに成形形状を支える受け治具が必要な場合があります。同様に、すべての機能キーに全面粘着が適するとは限りません。

JASPERの現行製品・製造ページでは、粘着材付きオーバーレイと部分粘着について概要を説明しています。GO-02では、標準的な粘着材パターンやラミネート順序を規定していません。これらは案件ごとに仕様と製造可否を確認する項目です。

金型承認は位置マップ付きの初品シートから始めます

金型承認は金型図面だけでなく、実際の成形品から始めるべきです。有効な初品記録では、成形部を製品データムに対応付け、シートの識別情報を切り離さず保持します。

初品シートまたは初品部品一式について、以下を記録します：

• アートワークの改訂番号；
• オーバーレイ公称図面の改訂番号；
• エンボス金型の識別番号および改訂番号；
• 抜き型またはデジタルカットデータの改訂番号；
• フィルムのメーカー、製品系列、グレード、厚さ、表面仕上げおよびロット；
• 印刷層構成および硬化工程；
• 成形工法および承認済み成形条件の記録；
• シートの向きおよび各成形部の位置；
• 各成形部の中心位置・高さの測定値、および断面形状の観察結果；
• 印刷―成形間および成形―抜き間の位置合わせ結果；
• 目視欠陥およびその処置；
• 作業者、日付、及び検査機器。

位置マップ付きシートを使うと、作業領域内で誤差がどのように変化するかを把握できます。すべての成形部が同じ方向にずれる場合と、隅部だけの局所変形や中央から端に向かう倍率誤差では、想定される原因が異なります。位置を記録する前に各部をすべて切り離すと、シート全体の回転、倍率変化、治具挙動を示す証拠が失われる可能性があります。

完成品と、それを再現するために必要なトレーサビリティを承認します。金型そのものだけを唯一の合否判定対象にしないでください。

位置と断面形状は同一の検査セットアップで評価します

エンボスは中心位置が正しくても、断面形状が不適合な場合があります。また、高さが許容範囲内でも、中心または頂部平坦面がずれている場合があります。

検査計画では、以下の項目を分けて評価します：

• 位置：データムに対する中心、軸、パターンまたは境界の位置；
• 向き：長円形または非対称形状の回転角・向き；
• 断面形状：成形面全体または指定断面；
• 高さ:所定の基準面から規定；
• 平坦部：形状の周囲または頂部に確保する平坦面；
• 印刷との位置関係：成形形状に対するアイコン、境界線、マスクまたは透光部の位置；
• 抜き加工との位置関係：外形および内形の加工形状；
• 機能部品との位置関係：ドーム、スイッチ、LED、ディスプレイ、筐体またはアクチュエータ。

可能な限り一つのセットアップで測定し、柔軟な部品を異なる位置で保持する治具から、位置と断面形状の測定結果を別々に得ることがないようにします。治具の接触点、支持、拘束、測定力、環境調整条件、および部品を単体で測定したか組付け状態で測定したかを記録します。

合否判定の公差帯が測定セットアップの能力に近い場合、検査の不確かさが重要になります。治具、柔軟な部品、測定器で裏付けられない桁数まで表示して、見かけ上の精度を高く見せてはなりません。

誤差パターンから座標連鎖の破綻箇所を絞り込みます

誤差パターンが異なれば、優先して確認すべき箇所も異なります。パターンだけで根本原因を断定することはできませんが、当てずっぽうの金型修正を防げます。

是正措置について合意するまで、未修正のサンプル、測定マップ、測定セットアップの写真または図を保管します。元の証拠を残さずに修正品だけを見ても、同じ問題が次に再発した際の原因究明は難しくなります。

すべての是正で再検査範囲を明確に指定します

修正により、隣接する形状がずれたり、表面の断面形状や印刷外観が変わったり、抜き位置との関係に影響したりすることがあります。変更記録には、原因が疑われる座標連鎖上の工程と、その是正を裏付ける証拠を明記します。

各修正について、以下を記入してください：

• 観察された不具合;
• 影響を受ける部品およびサンプルの識別情報；
• データムおよび検査方法;
• アートワーク、金型、工程、治具、材料または相手部品に対する変更案；
• 責任者;
• 期待される効果;
• 再測定が必要な形状・特性；
• 再確認が必要な隣接する図柄、ウィンドウ、抜き形状および粘着領域；
• 再実施する組立確認およびスイッチ確認；
• 改訂番号およびリリース可否の判断。

記録を残さずにアートワークを微調整して補正してはなりません。筐体とスイッチが元のデータムを使用しているにもかかわらず、エンボス誤差を隠すためだけに抜き位置を動かしてはなりません。OEMが意図して設計変更を承認する場合を除き、一度の工程結果に合わせて製品の公称形状を変更してはなりません。

ASTM D1204は、高温時における非硬質熱可塑性シートまたはフィルムの線寸法変化を測定する方法を示しています。熱による寸法変化が関係する場合、材料スクリーニングの判断材料として利用できます。ただし、印刷・エンボス加工済みオーバーレイ全体の不具合を診断する方法でも、成形サイクルを規定する方法でも、座標連鎖の確認に代わる方法でもありません。

エンボス関連資料一式を追跡可能な座標記録としてリリースします

リリース資料は、別の適格なチームがメールのやり取りから判断経緯を再構成しなくても、意図する完成形状を理解できる内容にします。

以下を含めます：

• データムおよび成形状態の断面図を記載した製品図面；
• 印刷レイヤーと向きを示す平面アートワーク；
• エンボス形状一覧表；
• スイッチ、ドーム、LED、ディスプレイおよび筐体とのインターフェースマップ；
• 印刷―成形間、成形―抜き加工間、および組立時の位置関係；
• 承認済みのフィルム仕様および印刷層構成；
• 金型および工程の担当・責任区分；
• 検査治具の構想および測定時の部品状態；
• 位置、断面形状、高さおよび外観の合否判定基準；
• 初品測定マップ；
• 承認見本の識別情報；
• 修正履歴;
• 生産検査およびサンプリング計画;
• 変更通知を要する条件。

この産業用制御の用途ページは、パネルに反復操作、清掃、粉塵、油、振動または文書化要件がある場合の参考になります。ただし、仕様が特定されていないエンボス加工オーバーレイが、これらの条件に適合したことを示すものではありません。

今後公開されるGO-04では、アートワーク、色、ウィンドウ、粘着材、嵌合、サンプル記録を幅広く含む、グラフィックオーバーレイ試作の総合チェックリストを扱います。GO-02の対象範囲はより限定的で、凸形状に関する座標連鎖のリリースを扱います。
