Diseño de láminas frontales con relieve: guía

Un recubrimiento gráfico en relieve tiene éxito cuando la característica elevada, el símbolo impreso, el troquel, el objetivo del interruptor y la carcasa hacen referencia al mismo sistema de coordenadas después de la formación. Una prueba de arte plana puede ser correcta mientras que la tecla final esté desplazada, rotada, poco profunda, distorsionada o centrada sobre el actuador incorrecto. Por lo tanto, el dibujo necesita dos estados: la construcción plana nominal utilizada para imprimir y convertir la película, y el estado formado utilizado para inspeccionar la geometría elevada en la interfaz ensamblada. El tipo de relieve, la forma de la sección, el material, el troquel, la compensación del proceso y el método de aceptación deben aprobarse como decisiones conectadas.

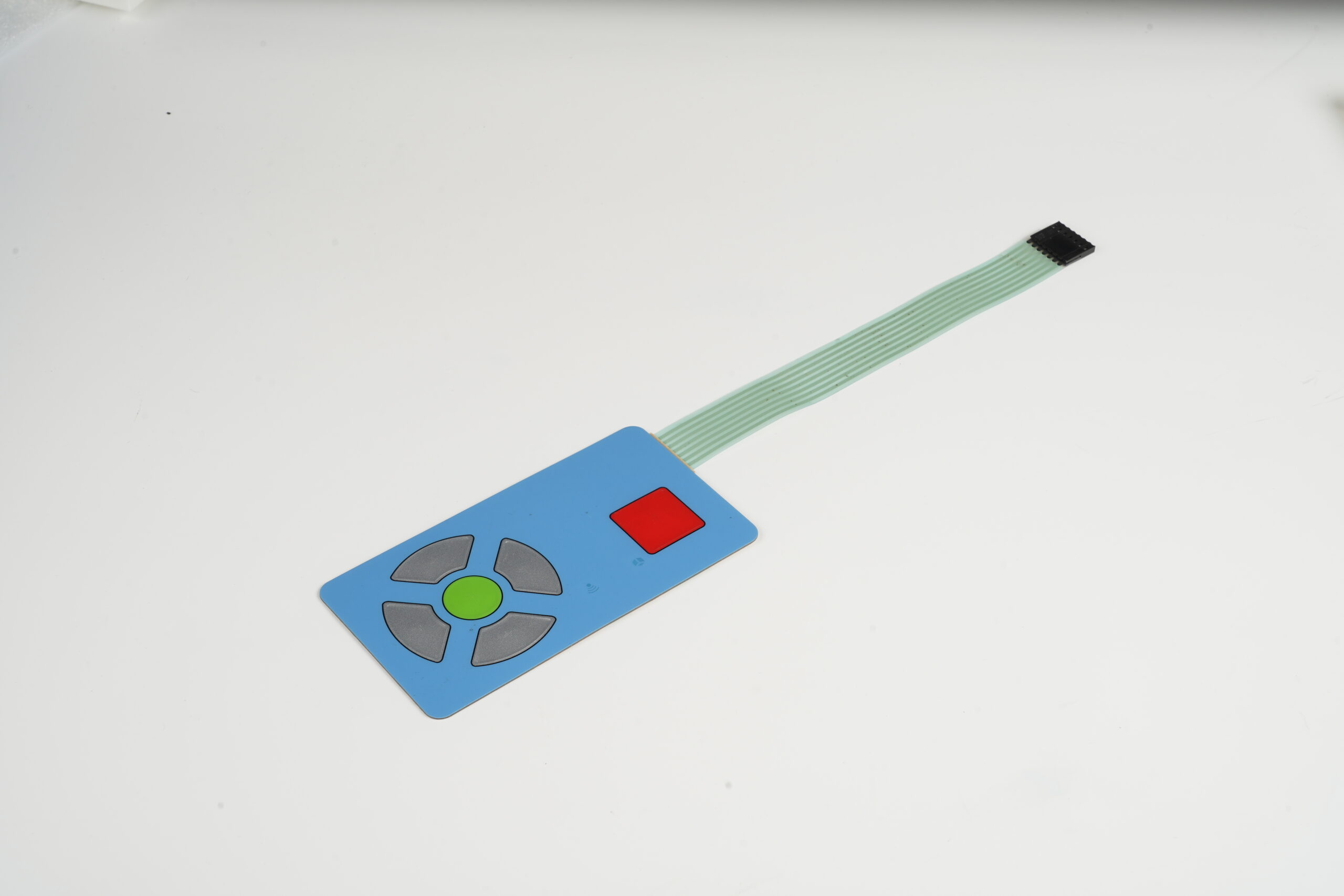

Para un panel OEM que necesite áreas de teclas elevadas, características de localización táctil, ventanas de visualización, gráficos subsuperficiales o adhesivo selectivo, JASPER superposiciones gráficas personalizadas la página es la vía comercial. Este artículo prepara el mapa de datos y el registro de características formadas que deberían acompañar la obra de arte; no reemplaza el dibujo del producto ni la revisión de capacidad del proveedor.

Un Centro de Tecla a lo Largo de la Cadena de Coordenadas

Imagina una tecla circular cuyo ícono impreso está centrado en el archivo de Adobe Illustrator. La prueba de impresión lo coloca correctamente. La herramienta de relieve también aparece centrada en su propio dibujo. Sin embargo, después de formar y troquelar, el área elevada se sitúa ligeramente hacia un lado de la cúpula del interruptor. Cada operación puede parecer correcta individualmente porque cada archivo usa un origen, dirección, escala o estado de pieza diferente.

La pregunta útil no es “¿Cuál es la tolerancia del relieve?”. Es:

¿Dónde está el centro clave funcional en el ensamblaje final, y qué camino de referencia conecta cada operación con ese centro?

Rastree la característica a través de toda la cadena:

__DATOS DE REFERENCIA DEL PANEL OEM
      |
      v
CENTRO DEL INTERRUPTOR O ACTUADOR
      |
      v
CENTRO Y PERFIL DEL RELIEVE FORMADO
      |
      v
ICONO IMPRESO, BORDE DE COLOR Y ZONA DE ILUMINACIÓN
      |
      v
CONTORNO TROQUELADO, AGUJEROS Y VENTANA
      |
      v
JIG DE MONTAJE Y DATOS DE INSPECCIÓN

Esta es la geometría gobernante. Un proveedor puede utilizar marcas de registro específicas del proceso o archivos de compensación, pero esos controles deben volver a los datums del producto y al requisito de la pieza terminada.

El dibujo necesita una cadena de referencias, no un montón de marcas de origen

El origen de una obra de arte no es automáticamente un dato de producto. Una marca de registro de impresión, localizador de herramienta de relieve, piloto de troquelado, espiga de enclavamiento y pasador de fijación de inspección pueden ser útiles mientras describen diferentes marcos de coordenadas.

El paquete de planos debería identificar:

• datos de producto primarios, secundarios y terciarios;
• la dirección desde la cara visible del operador;
• la orientación de la película plana y la orientación de impresión inversa;
• el centro o límite de cada interruptor, LED, pantalla y característica de la carcasa;
• las características de referencia utilizadas después de imprimir, formar, laminar, cortar y ensamblar;
• qué marcas temporales de proceso se eliminan de la pieza terminada;
• el estado en que se aplica cada dimensión o control geométrico;
• la relación de revisión entre el arte, los datos de herramienta, los datos de corte, el circuito y la carcasa.

ISO 5459 proporciona el marco formal para los datums y los sistemas de datums. ISO 1101 cubre la tolerancia geométrica de forma, orientación, ubicación y excentricidad. Esos estándares no diseñan la superposición, no seleccionan sus tolerancias ni definen el dispositivo de inspección. Ayudan al proyecto a expresar un esquema de ubicación y perfil sin ambigüedades en lugar de depender de varios orígenes X-Y no relacionados.

Cuando la superposición se ubica desde un borde de la carcasa pero el circuito del interruptor se ubica desde pines internos, la revisión de tolerancias debe conectar esos sistemas. Medir la superposición perfectamente desde su propio borde exterior no demuestra que una tecla esté centrada sobre un circuito que hace referencia a otra pieza.

La obra de arte plana y la película formada son estados de inspección diferentes

Una hoja impresa antes del relieve y una superposición elevada terminada no son el mismo objeto de medición. La formación mueve el material fuera del plano original. Puede cambiar la distancia local, la forma del borde, el brillo, la apariencia de la tinta, la geometría de la ventana y la forma en que una pieza flexible se posiciona en un soporte.

Marque cada requisito crítico con su estado:

El dibujo de inspección no debe forzar una pieza formada a estar plana a menos que ese sea el método declarado. Aplanar puede mover la característica medida, ocultar el rebote elástico o aplicar una carga que no existe en el producto. Si el estado ensamblado es el estado funcional real, el dispositivo de sujeción debe representar el soporte, la restricción y la ubicación que la pieza tiene en el panel.

Asigne un Trabajo a la Característica Elevada Antes de Nombrar su Forma

El grabado en relieve puede cumplir diferentes funciones. Puede ayudar a un usuario a encontrar un control, proporcionar espacio para una cúpula táctil, crear una superficie local de presión, resaltar un elemento de advertencia o marca, rodear una zona de visualización o añadir apariencia sin ninguna función de conmutación.

El registro de la característica debe comenzar con su función:

• ubicación táctil: identificar una tecla al tacto sin definir la fuerza del interruptor;
• interfaz de actuación: transferir el movimiento del dedo hacia una cúpula, tecla o actuador;
• espacio libre: proporcionar espacio por encima de un componente o elemento en movimiento;
• jerarquía visual: elevar un símbolo, borde, logotipo o campo decorativo;
• separación óptica: crear una barrera física cerca de un indicador o ventana;
• gestión de ensamblaje: evite el contacto con una característica local debajo de la superposición.

Estos trabajos no comparten una geometría. Una cresta decorativa puede parecer correcta mientras interfiere con la limpieza. Un anillo de localización puede ayudar a un operador con guantes mientras reduce la superficie plana disponible para adhesivo o un borde impreso. Un área elevada amplia puede mejorar el contacto del dedo mientras agrega movimiento de material cerca de una ventana.

Escriba el trabajo funcional junto al llamado de geometría. Si la característica es decorativa, indíquelo. Si debe alinearse con un domo táctil o el centro de un interruptor, identifique ese componente y su revisión. La palabra relieve solo deja la pregunta de diseño más importante sin responder.

Los relieves tipo cojín y de borde desplazan el material de forma distinta

Los nombres de la industria son útiles solo cuando la vista en sección elimina la ambigüedad.

Un relieve tipo cojín generalmente eleva un área o una zona de tecla, por lo que tanto la superficie superior como la transición que la rodea consumen material. Un relieve de borde eleva un perímetro o anillo dejando una región central comparativamente plana o más baja. Términos como cúpula, carril, cresta, borde elevado y hueco pueden variar entre proveedores. No libere la herramienta solo por el nombre.

Para cada característica elevada, el dibujo debe mostrar:

• límite en vista de planta;
• ubicación del centro o del patrón;
• superficie superior o meseta;
• altura nominal formada;
• radios de transición internos y externos, cuando corresponda;
• forma de pared o de transición;
• dirección local de formación;
• relación con impresión, ventana, corte, adhesivo, cúpula y carcasa;
• sección de inspección y referencia de datum.

El movimiento del material no es idéntico para una almohada ancha, un anillo estrecho, un riel largo y un icono elevado. Sus esquinas, secciones rectas, extremos e intersecciones también pueden comportarse de manera diferente. Tratar un valor de altura como la definición completa oculta el adelgazamiento local, la distorsión, el rebote, las marcas de borde y las diferencias de perfil.

Si varias teclas forman un patrón, la norma ISO 5458 puede ayudar a expresar el patrón y las especificaciones geométricas combinadas. El proyecto aún tiene que decidir qué centros forman el patrón, cómo se relaciona el patrón con el panel y si el perfil de cada característica se controla por separado.

Una vista en sección debe mostrar altura, radio, pared y reborde

El dibujo en planta indica al fabricante de la herramienta dónde aparece una característica. No describe completamente la superficie formada.

Use al menos una sección a través de la dirección más exigente. Añada más secciones donde cambie la forma, como una llave oblonga, esquina, silla, extremo de riel o relieve junto a una ventana. La sección debe distinguir:

• el plano original de película;
• superficie superior formada;
• reborde plano mantenido alrededor de la característica;
• transición o pared;
• radios interno y externo;
• límite impreso adyacente;
• borde adhesivo o zona sin adhesivo;
• componente o interruptor debajo;
• dirección prevista del dedo o del actuador.

Un aviso útil no necesita una proporción de diseño genérica. Necesita términos del proyecto que puedan medirse. Si la altura se mide desde el plano original, indique cómo se establece ese plano en una pieza flexible. Si el tamaño de la parte superior es crítico, indique si el límite es una intersección teórica nítida, un punto tangente o una zona de perfil. Si un borde debe mantenerse libre de un ícono, defina los dos límites controlados.

Evite una sección que contenga geometría nominal en un lado y compensación de fabricación oculta en el otro sin etiquetas. El dibujo del producto debe describir el requisito finalizado. La compensación de la herramienta pertenece a los datos controlados por el proveedor, a menos que las partes decidan deliberadamente hacerla parte de la liberación compartida.

La compensación de conformado pertenece fuera del diseño nominal

El dibujo de superposición nominal describe cómo debería ser la pieza terminada. La herramienta de conformado puede no ser una copia exacta de esa superficie nominal. Un proveedor puede ajustar la posición de las características, el perfil, la separación de la herramienta, las marcas del proceso o la geometría local para tener en cuenta el comportamiento de la película y el proceso seleccionado.

Mantenga tres objetos separados:

1. Nominal del producto: la geometría y el registro requeridos por la interfaz ensamblada.
2. Compensación del proceso: el ajuste controlado del proveedor destinado a producir el resultado nominal.
3. Resultado medido: la pieza formada vinculada a una revisión específica de la herramienta, material, condición del proceso y configuración de inspección.

Si la compensación se coloca directamente en el arte de OEM sin un registro, los equipos posteriores pueden compensarla nuevamente. Si un archivo de herramienta corregido reemplaza el dibujo nominal, un proveedor futuro puede fabricar el producto incorrecto. Por lo tanto, el registro de liberación debería identificar qué archivo es la autoridad de diseño y qué archivo contiene la corrección específica del proceso.

No existe una altura de relieve, radio, temperatura de formado, tiempo de permanencia, presión, relación de estiramiento o porcentaje de compensación universalmente defendible para todos los PET y recubrimientos de policarbonato. La familia de materiales, el grado comercial, el calibre, el recubrimiento superficial, la pila de impresión, la forma de la característica, la herramienta, el proceso y la geometría adyacente, todos importan. Los datos de procesamiento del proveedor y muestras representativas deben definir esos valores.

El registro requiere un presupuesto de tolerancias entre impresión, conformado, corte y montaje

A menudo, el registro se escribe como un solo número, pero el offset final puede contener varios contribuyentes:

offset clave terminado =
    transferencia de referencia del producto
  + colocación de impresión
  + configuración de impresión a matriz
  + movimiento y retroceso del formado
  + colocación de matriz a corte
  + ensamblaje de corte a carcasa
  + relación de carcasa a interruptor
  + incertidumbre de inspección

Esta expresión es un mapa de responsabilidades, no una fórmula estadística. No sume cada tolerancia aritméticamente a menos que el método de ingeniería y las distribuciones justifiquen ese tratamiento.

Nombre las interfaces:

• imprimir-a-repujar;
• repujar-a-cortar;
• imprimir-a-ventana;
• repujar-a-ventana;
• corte-al-habitat;
• relieve-al-interruptor;
• icono-al-relieve;
• patrón-a-datums del panel.

Luego decida qué relación es funcional. Un anillo impreso puede tolerar movimiento respecto al corte exterior pero no respecto a la tecla elevada. Una tecla elevada puede tolerar movimiento respecto a un borde decorativo pero no respecto a una cúpula táctil. Una ventana de visualización puede requerir que tanto la posición de corte como la posición de la máscara óptica se alineen con la pantalla instalada.

La página del fabricante de superposiciones gráficas es el contexto relevante orientado a la fábrica para el arte, la impresión, las ventanas, el relieve, el adhesivo, la inspección y el control de pedidos repetidos. GO-02 reduce esa amplia discusión de manufactura a la cadena de coordenadas y su evidencia.

Las ventanas y los gráficos de frente ciego necesitan zonas de exclusión de distorsión

El repujado cerca de una ventana de visualización o un gráfico de frente ciego puede moverse más que la característica en relieve. La película circundante puede cambiar la curvatura, la apariencia de la superficie, el borde de la impresión, la reflexión o cómo un área transparente se coloca sobre la pantalla.

Mapea el vecindario alrededor del relieve:

• límite de ventana transparente o teñida;
• máscara opaca y capas de soporte blancas;
• icono de frente muerto;
• LED o zona de retroiluminación;
• apertura adhesiva;
• apertura de la carcasa;
• área activa de toque o pantalla;
• borde cortado, ranura o esquina interna;
• relieve o riel cercano.

El dibujo debe definir si una zona de exclusión es un requisito de diseño o una región para revisión del proveedor. No publique un espaciado universal. Un borde poco profundo junto a un panel opaco y un cojín elevado junto a una ventana óptica clara no crean el mismo riesgo.

Inspeccione la ventana en más de un estado. La inspección de lámina plana puede revelar defectos de impresión. La inspección de piezas sueltas moldeadas puede revelar distorsión local. La inspección con unión y alimentación puede revelar desalineación óptica, tensiones atrapadas, deslumbramiento, errores de enmascaramiento o una transición visible que no era evidente antes del ensamblaje.

El existente estudio de caso de ventana de pantalla con superposición gráfica permanece como el responsable de la limpieza de la ventana, opacidad, patrón de adhesivo, manejo y cuestiones de embalaje. Este artículo aborda únicamente la interacción de geometría y registro entre la ventana y el relieve cercano.

Material y Configuración de Prensa Definen la Ventana de Conformado

La selección de materiales afecta cómo se forma una característica, mantiene su perfil, regresa después de la liberación y sobrevive al uso previsto. Solo el nombre del polímero es incompleto. La familia de películas, el grado del proveedor, el calibre, la textura, el recubrimiento duro, la imprimación de impresión, el sistema de tinta, la cobertura impresa, la acondicionamiento y el estado de almacenamiento pueden formar parte de la revisión del proceso.

La gama oficial de películas industriales de MacDermid Alpha describe familias de películas de PET y PC imprimibles para superposiciones y señala que algunos productos de películas seleccionados pueden ser estampados. También distingue construcciones recubiertas, texturizadas, transparentes y orientadas a la impresión. Esto respalda una conclusión limitada: existen películas comerciales que se pueden estampar, y la identidad exacta del producto importa. No establece una altura, radio, vida útil del interruptor ni condición de formado permitidos para proyectos JASPER.

ISO 527-3 proporciona condiciones de ensayo para las propiedades a la tracción de películas y láminas. Los datos de tracción pueden ayudar a comparar el comportamiento del material, pero un espécimen de tracción no reproduce una clave impresa, recubierta o formada localmente. ISO 4593 proporciona un método de escaneo mecánico para el espesor de películas y láminas; no define la altura de relieve terminada ni la fuerza de contacto correcta para cada recubrimiento superpuesto.

El guía de materiales de superposición gráfica debe seguir siendo el propietario principal de la selección de materiales. GO-02 usa la identidad del material únicamente para explicar por qué la formación y la evidencia de registro deben permanecer vinculadas a la construcción aprobada.

Las capas impresas deben sobrevivir al viaje hacia la tercera dimensión

Los gráficos subsuperficiales pueden incluir colores, soporte blanco, bloqueadores opacos, áreas transparentes, tintas translúcidas, objetivos de registro y marcas en el lado adhesivo. La formación cambia la geometría que ocupan estas capas.

Revise cada elemento impreso cerca de la característica elevada:

• icono centrado en la parte superior;
• borde siguiendo un borde o límite de almohadilla;
• color de fondo atravesando la transición;
• capa blanca o bloqueadora que termina cerca de una pared;
• zona ligera transparente dentro de una clave;
• objetivo de registro fuera del contorno terminado;
• impresión conductiva o funcional, si la hay, en un conjunto aprobado por separado.

La preocupación no es únicamente si la tinta “se estira”. Los riesgos observables incluyen movimiento de bordes, cambio de color, adelgazamiento local, agrietamiento, pérdida de opacidad, poros, halo, desalineación entre capas de impresión y un borde que aparece irregular después de conformarse. El método de aceptación debe indicar qué condiciones son cosméticas y cuáles afectan la función.

Utilice una prueba de impresión conformada cuando la apariencia final dependa de la superficie tridimensional. Una prueba de color plana no puede aprobar la apariencia de un borde sobre una pared curva. Una muestra conformada suelta no puede aprobar una tecla iluminada sin el LED, difusor, circuito y carcasa previstos.

El página de capacidad de impresión de superposición gráfica proporciona un marco más amplio para el arte, el color, la opacidad, la ventana y el contexto de registro. JASPER aún debe confirmar la impresión real y la ruta de formación para la construcción cotizada.

El adhesivo y el troquelado deben respetar la superficie formada

Un relieve puede cambiar cómo se coloca la superposición durante la laminación, el corte, el empaquetado y la instalación. El patrón del adhesivo puede necesitar evitar un área clave en movimiento, dejar un respiradero o relieve, soportar un borde, o mantener una superficie de sellado. Esas decisiones dependen del conjunto de interruptores y la carcasa, no solo de la apariencia.

Registro:

• si el adhesivo se aplica antes o después de formar;
• si el revestimiento permanece intacto durante el conformado y el corte;
• áreas sin adhesivo debajo de teclas, ventanas, ventilaciones o zonas en movimiento;
• superficies planas requeridas para el pegado;
• relación entre el gofrado y el corte externo;
• manejo de pestañas y marcas de registro;
• soporte de dispositivos durante el corte final;
• empaque que evita características en relieve anidadas o aplastadas.

No asuma que el contorno troquelado se puede inspeccionar presionando la pieza plana. La configuración correcta puede necesitar un soporte que mantenga la geometría formada sin alterar la relación de corte. Asimismo, no asuma que el adhesivo de superficie completa es correcto para cada tecla funcional.

Las páginas actuales de productos y fabricación de JASPER discuten en términos generales las superposiciones con adhesivo y el adhesivo selectivo. GO-02 no afirma un patrón estándar de adhesivo o una secuencia de laminación. Esos elementos siguen siendo puntos de confirmación del proyecto y de capacidades.

La aprobación de herramientas comienza con una hoja de primer lote mapeada

La aprobación de la herramienta debe comenzar con la salida, no solo con un dibujo de la herramienta. El registro de primer uso útil mapea las características formadas a los datums del producto y mantiene la identidad de la hoja intacta.

Para la hoja o conjunto de piezas de primer uso, registre:

• revisión del arte;
• revisión del dibujo de superposición nominal;
• identificador y revisión de la herramienta de repujado;
• revisión de la herramienta de corte o de los datos de corte digital;
• fabricante de película, familia, calidad, calibre, acabado y lote;
• imprimir pila y ruta de tratamiento;
• ruta del proceso de conformado y registro de condiciones aprobado;
• orientación de la hoja y posiciones de las características;
• centros de las características medidas, altura y observaciones del perfil;
• resultados de impresión-a-forma y forma-a-corte;
• defectos visibles y disposición;
• operador, fecha y equipo de inspección.

Una hoja mapeada puede revelar si los errores cambian a lo largo del área de trabajo. Si todas las características se desplazan en una dirección, la causa probable difiere de una distorsión local en la esquina o un patrón de escala de centro a borde. Cortar cada característica antes de mapear puede destruir evidencia sobre la rotación de la hoja, la escala o el comportamiento del dispositivo de sujeción.

Apruebe el resultado final y la trazabilidad necesaria para reproducirlo. No convierta la herramienta en sí misma en el único objeto de aceptación.

La posición y el perfil pertenecen al mismo montaje de inspección

Un relieve puede estar correctamente centrado y aún así tener el perfil incorrecto. También puede tener una altura aceptable mientras su centro o parte superior está desplazado.

El plan de inspección debe separar:

• ubicación: centro, eje, patrón o límite con respecto a referencias;
• orientación: rotación o dirección de una característica oblongo o asimétrica;
• perfil: superficie completamente formada o sección seleccionada;
• altura: especificada desde un plano de referencia definido;
• plataforma: área plana retenida alrededor o en la parte superior de la característica;
• relación de impresión: icono, borde, máscara o zona de luz relativa a la forma;
• relación de corte: geometría convertida externa e interna;
• relación funcional: cúpula, interruptor, LED, pantalla, carcasa o actuador.

Use una configuración cuando sea posible, de modo que la posición y el perfil no provengan de accesorios que coloquen la pieza flexible de manera diferente. Registre los puntos de contacto del accesorio, soporte, restricción, fuerza de medición, acondicionamiento ambiental y si la pieza está suelta o instalada.

La incertidumbre de la inspección importa cuando la banda de aceptación se acerca a la capacidad del equipo. El método no debe crear la apariencia de precisión al informar más decimales de los que el dispositivo, la pieza flexible y el instrumento pueden soportar.

Las firmas de error revelan dónde se rompió la cadena de coordenadas

Diferentes formas de error sugieren diferentes caminos de revisión. No prueban una causa raíz, pero evitan correcciones aleatorias de la herramienta.

Mantenga la muestra sin modificar, el mapa de medición y las fotos o diagramas de configuración hasta que se acuerde la acción correctiva. Una pieza corregida sin la evidencia original dificulta diagnosticar la próxima recurrencia.

Cada corrección necesita un alcance de reinspección nombrado

Una corrección puede mover características adyacentes, cambiar el perfil de la superficie, alterar la apariencia de la impresión o afectar la relación de corte. El registro de cambios debe identificar el nodo de cadena de coordenadas sospechoso y la evidencia que respalde la acción.

Para cada corrección, escriba:

• falla observada;
• parte afectada e identidades de muestra;
• datum y método de inspección;
• cambio propuesto en la obra de arte, herramienta, proceso, fijación, material o parte que encaje;
• responsable;
• efecto esperado;
• características que deben ser remedidas;
• gráficos, ventanas, cortes y zonas adhesivas vecinas que requieren revisión;
• ensamblaje y verificaciones del interruptor para repetir;
• revisión y decisión de liberación.

Evite la corrección mediante el ajuste de obras de arte no documentadas. Evite mover el corte para ocultar un error de estampado cuando la carcasa y el interruptor todavía utilizan los datos originales. Evite cambiar la geometría nominal del producto para que coincida con el resultado de un proceso a menos que el OEM acepte intencionalmente un cambio de diseño.

La norma ASTM D1204 proporciona un método para el cambio lineal de dimensiones de láminas o películas termoplásticas no rígidas a temperatura elevada. Puede respaldar una cuestión de selección de materiales cuando el cambio dimensional térmico es relevante. No diagnostica una superposición impresa y estampada completa, no prescribe el ciclo de formado ni reemplaza la revisión de la cadena de coordenadas.

Liberar la documentación del relieve como un registro trazable de coordenadas

El paquete liberado debería permitir que otro equipo calificado entienda la geometría final prevista sin reconstruir decisiones a partir de correos electrónicos.

Incluir:

• dibujo del producto con referencias y secciones en estado formado;
• arte plano con capas de impresión y orientación;
• registro de la característica en relieve;
• mapa de interfaz de interruptor, cúpula, LED, pantalla y carcasa;
• relaciones de impresión-a-formulario, formulario-a-corte y ensamblaje;
• construcción de película e impresión aprobada;
• propiedad de herramientas y procesos;
• concepto del útil de inspección y estado de la pieza;
• aceptación de ubicación, perfil, altura y apariencia;
• mapa de medición del primer artículo;
• identidad de muestra aprobada;
• historial de correcciones;
• plan de inspección y muestreo de producción;
• disparadores de notificación de cambios.

La página de aplicación de control industrial es un contexto útil cuando el panel enfrenta operaciones repetidas, limpieza, polvo, aceite, vibración o requisitos de documentación. No demuestra que una construcción de superposición en relieve no nombrada haya pasado esas condiciones.

El contenido futuro de GO-04 tendrá a su cargo la lista de verificación completa del prototipo de superposición gráfica, incluyendo arte general, color, ventana, adhesivo, ajuste y registros de muestras. GO-02 sigue siendo más limitado: libera la cadena de coordenadas para geometría elevada.

Preguntas Frecuentes

Fuentes

1. MacDermid Alpha, Películas Industriales. Portafolio oficial que muestra que las películas de sobreposición imprimibles seleccionadas PET y PC están diseñadas para el uso en interruptores en relieve. La identidad del producto y los datos del proveedor siguen siendo específicos del proyecto.
2. ISO, ISO 5459:2024 – Tolerancia geométrica – Referencias y sistemas de referencia. Marco para definir referencias de producto y sistemas de referencia.
3. ISO, ISO 1101:2017 – Tolerancia geométrica. Marco para tolerancias de forma, orientación, ubicación y descentrado.
4. ISO, ISO 5458:2018 – Especificación geométrica de patrones y combinada. Marco relevante para patrones de llave o relieve repetidos.
5. ISO, ISO 4593:1993 – Espesor de películas y láminas mediante escaneo mecánico. Contexto del método de medición para el espesor de la película.
6. ISO, ISO 527-3:2018 – Propiedades de tracción de películas y láminas. Contexto de prueba de material; no es una regla de diseño de relieve terminada.
7. ASTM International, ASTM D1204-25 – Cambios dimensionales lineales de láminas o películas termoplásticas no rígidas a temperatura elevada. Marco de cribado de materiales; no es un método completo de conformado o aceptación.
