Cómo funcionan los iconos dead-front en teclados de membrana

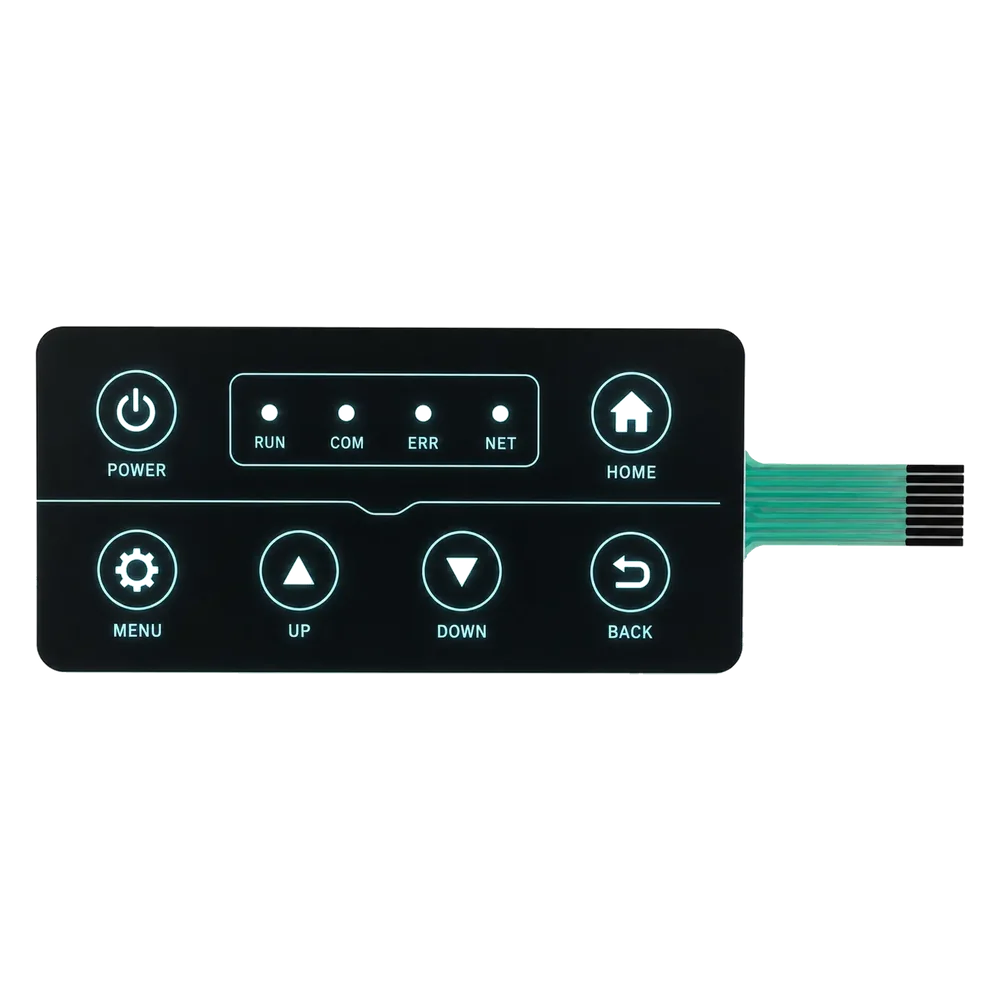

Un interruptor de membrana dead-front es un teclado de película delgada cuyos iconos quedan ocultos cuando está apagado, hasta que un LED situado detrás del panel se enciende y los revela a través de zonas con transmisión luminosa controlada.

1. Qué es un interruptor de membrana dead-front

Combina un teclado funcional con una lámina diseñada para ocultar las leyendas al apagarse. Una capa teñida o impresa reduce el contraste de los iconos inactivos; la luz posterior revela los seleccionados. El efecto depende del apilado óptico completo y de la luz ambiente, no de cubrir el paso de luz con una tinta totalmente opaca.

El término también aparece en equipos de distribución eléctrica, con un significado constructivo y de seguridad distinto. Aquí se refiere solo al aspecto de una interfaz cuyos iconos se revelan al iluminarse.

Un apilado práctico puede dividirse en cinco grupos funcionales. El número y orden reales de películas, recubrimientos y adhesivos dependen del diseño:

1. Capa exterior resistente o antirreflejo — acabado elegido según abrasión, limpieza y condiciones de visión.
2. Capa gráfica impresa — iconos translúcidos, a menudo impresos por el reverso de la lámina.
3. Capa de enmascaramiento dead-front — transmisión controlada en los iconos y bloqueo de luz a su alrededor.
4. Separador y circuito impreso — capas de conmutación y circuito con aberturas o zonas transparentes en el recorrido óptico.
5. Adhesivo posterior — adhesivo elegido para la superficie de la carcasa, el ambiente y la geometría de unión.

El paso de luz entre LED e icono debe mantenerse abierto a través del apilado. Conductores, separadores o adhesivos opacos sobre la zona iluminada pueden bloquear la imagen aunque la lámina esté bien impresa.

2. Cómo se imprimen los iconos ocultos hasta iluminarse

El efecto exige equilibrar el aspecto apagado con la transmisión necesaria al encender. Icono y fondo deben parecer suficientemente similares sin luz y diferenciarse claramente al iluminarse. Las cinco etapas siguientes describen funciones que controlar, no una receta obligatoria para todas las tintas.

Paso 1: imprima los iconos translúcidos en el reverso de la lámina. La impresión por el reverso sitúa la tinta bajo la película transparente y la protege del roce directo. Elija una tinta compatible y verifique color y transmisión después del curado y laminado. No existe un porcentaje universal ni una marca aprobada para todo PET: importan el grado, el tratamiento y los datos de procesado del proveedor.

Paso 2: imprima el patrón de enmascaramiento alrededor de los iconos para suprimir luz parásita. Los iconos conservan transmisión controlada, con tinte o una capa adicional si hace falta ocultarlos apagados. Evalúe todo el apilado bajo la luz ambiente especificada; la transmisión del fondo por sí sola no demuestra que el icono desaparecerá.

Paso 3: añada difusión adecuada detrás de los iconos. Un difusor impreso o una película diseñada para difundir distribuye la luz y reduce puntos brillantes. Selecciónelo por turbidez, transmisión, espesor y distancia al LED. Las películas de mejora de brillo no son difusores genéricos intercambiables: BEF es prismática y DBEF es un polarizador reflectante. Use cada película según su ficha y los resultados del prototipo.

Paso 4: seleccione el acabado resistente o antirreflejo de la superficie expuesta. Una película pretratada puede incluirlo. Mate y brillo afectan reflejos, contraste percibido y limpieza; defina el brillo y las condiciones de inspección según la aplicación, no con un rango universal.

Paso 5: cure, registre y lamine. Siga el secado o curado indicado: no todas las tintas serigráficas curan con UV. Defina tolerancias según tamaño del icono, bordes y fuga admisible. Lamine con adhesivo compatible y compruebe el resultado final, ya que cobertura adhesiva y contaminación atrapada alteran el aspecto.

Una película difusora puede sustituir la difusión impresa en un diseño adecuado, pero no crea por sí sola el efecto dead-front. Compare transmisión, ángulo, definición del borde, adhesivo y tolerancias de corte antes de cambiar de método.

3. Materiales para un teclado dead-front

Película, tinta, difusión, LED y adhesivo interactúan en el aspecto final. La lámina también determina resistencia a limpieza, abrasión y estabilidad dimensional. Especifique grados y espesores exactos; el nombre de una familia no demuestra compatibilidad ni rendimiento.

No puede asignarse un porcentaje fijo de calidad visual a tinta, difusión o LED por separado: interactúan. Turbidez, tinte, brillo y recubrimiento también afectan al resultado. La duración frente a limpieza y abrasión exige ensayar producto, concentración, tiempo, método de frotado y aceptación reales. Los nombres PET y PC no garantizan un número de ciclos.

En equipos médicos, determine la necesidad de evaluación biológica según tipo y duración del contacto del dispositivo final. Obtenga identificación exacta de materiales y recubrimientos y evidencia pertinente. Un grado genérico o carta del proveedor no demuestra automáticamente la biocompatibilidad del conjunto impreso y unido.

4. Ingeniería de retroiluminación y transmisión de luz

Defina luminancia encendida y contraste apagado para la luz ambiente y los ángulos previstos. La luminancia se mide en cd/m², pero ningún rango sirve para todos los paneles. Un brillo excesivo puede revelar fugas y uno insuficiente dificulta la lectura. Valide ambos estados en el apilado terminado y en condiciones representativas.

La iluminación directa sitúa LED detrás de cada icono y necesita distancia de mezcla o difusión suficiente para evitar puntos brillantes. La lateral acopla LED a una guía que distribuye luz entre iconos. La elección depende de espacio, geometría, aislamiento entre zonas independientes y brillo requerido. Confirme el espesor con la construcción real.

Elija colores según las normas aplicables al equipo y su especificación de interfaz. ANSI Z535.1 trata colores de seguridad, no define por sí sola todos los estados de un teclado. Obtenga tensión y corriente de la ficha del LED. Dimensione resistencias o controladores de corriente para la variación de alimentación y el circuito, no solo por número de iconos.

Defina dónde medir uniformidad: dentro de cada icono, entre iconos, a qué ángulo y con qué alimentación. Acuerde la variación permitida. Un porcentaje sin método de medición no es un criterio de aceptación completo.

5. Variantes y decisiones de diseño

Estos cuatro enfoques ilustran opciones de diseño, no una clasificación exhaustiva. Varios pueden combinarse en un mismo conjunto.

Una cubierta teñida puede reducir impresiones, pero el tinte no siempre oculta detalles internos ni evita fugas. Los paneles capacitivos añaden requisitos de detección. Valide conjuntamente alineación, espesor, puesta a tierra, ruido de conmutación LED y uso previsto. Ningún enfoque tiene un proceso siempre más corto ni una tolerancia fija.

Empiece por el aspecto apagado, la lectura iluminada y el método de operación. Compare apilados con muestras antes del utillaje. Un tinte, mayor ángulo o detección capacitiva pueden justificar otra estructura, siempre que resuelvan un requisito definido.

6. Especificaciones y normas

Las normas siguientes cubren aspectos distintos del producto. Seleccione las aplicables al equipo, instalación y contrato. Citar una norma no significa que toda lámina deba tener una certificación según ella.

Solicite evidencia de la construcción y uso exactos. Si se exige un sistema de marcado reconocido por UL, compruebe su registro y condiciones. Acuerde método de adhesión y aceptación adecuados; ASTM D3359 se desarrolló para metal y requiere atención especial en plástico. La evidencia IP debe identificar envolvente, salida del circuito y montaje ensayados. La evaluación biológica debe abordar el contacto del dispositivo final, no solo una carta genérica de la película.

7. Preguntas frecuentes

¿Cómo permanecen ocultos los iconos al apagarse?

Tinte, impresión y máscara reducen la diferencia visible entre icono y fondo. El icono conserva transmisión suficiente para la luz posterior. El resultado depende de reflejos y apilado: opacidad no equivale a luz reflejada y unos porcentajes fijos no garantizan ocultación.

¿Qué material de lámina conviene para dead-front?

PET, PC y cubiertas ópticas rígidas pueden servir en diseños distintos. Elija grado, recubrimiento y espesor según flexión, limpieza, impacto y óptica. Confirme tinta y adhesivo y apruebe muestras encendidas y apagadas. Una marca no equivale a cualificación.

¿Pueden imprimirse iconos dead-front a color?

Sí, pero cada color cambia transmisión y aspecto apagado. Evalúe tintas compatibles con los LED y el apilado reales. Más colores aumentan exigencias de registro y control. Elija serigrafía o impresión digital según el diseño y la capacidad validada, no un límite universal de colores.

¿Qué brillo debe tener la retroiluminación?

Defina luminancia, contraste y uniformidad para usuarios y ambiente reales. Mida con ángulos y alimentación acordados y revise fugas en iconos inactivos. Un rango o porcentaje no sustituye método de medición y muestras aprobadas.

¿Una lámina dead-front es impermeable?

El efecto óptico no determina un grado IP. El agua puede entrar por bordes, recortes, salidas o la unión con la carcasa. Diseñe y ensaye el conjunto montado para su requisito específico. Ningún adhesivo o junta básica establece universalmente IP54, IP65 o IP67.

¿En qué se diferencia de una lámina gráfica convencional?

Una lámina convencional mantiene visibles sus leyendas con luz ambiente. Dead-front oculta algunas al apagarse y las revela mediante luz posterior. Cambia la función óptica, no necesariamente la conmutación: puede emplear contactos de membrana u otra tecnología.

¿Pueden perder color con el tiempo?

Sí. Tintas, recubrimientos, tinte, adhesivos y LED pueden cambiar con limpieza, roce, calor y UV. Ensaye la construcción con ciclo y aceptación definidos. Las horas ASTM G154 no equivalen automáticamente a años exteriores ni a un número de pasadas de limpieza; la química de la tinta no demuestra por sí sola durabilidad.

¿Qué plazo requiere un dead-front a medida?

El objetivo general de muestreo de JASPER es de 7–10 días, sujeto a confirmación del proyecto. Una estructura óptica nueva, utillaje, materiales especiales o validación adicional pueden cambiarlo. Confirme hitos de muestra y producción tras revisar archivos y requisitos; incluya cantidades y cambios en el plan acordado.

Contexto técnico

JASPER Electronics, fabricante de interruptores de membrana y láminas gráficas a medida, publica esta explicación. Las opciones son una lista de aspectos de diseño, no una certificación, receta universal ni informe de ensayo de un producto. Confirme construcción y prestaciones con los requisitos aprobados.
