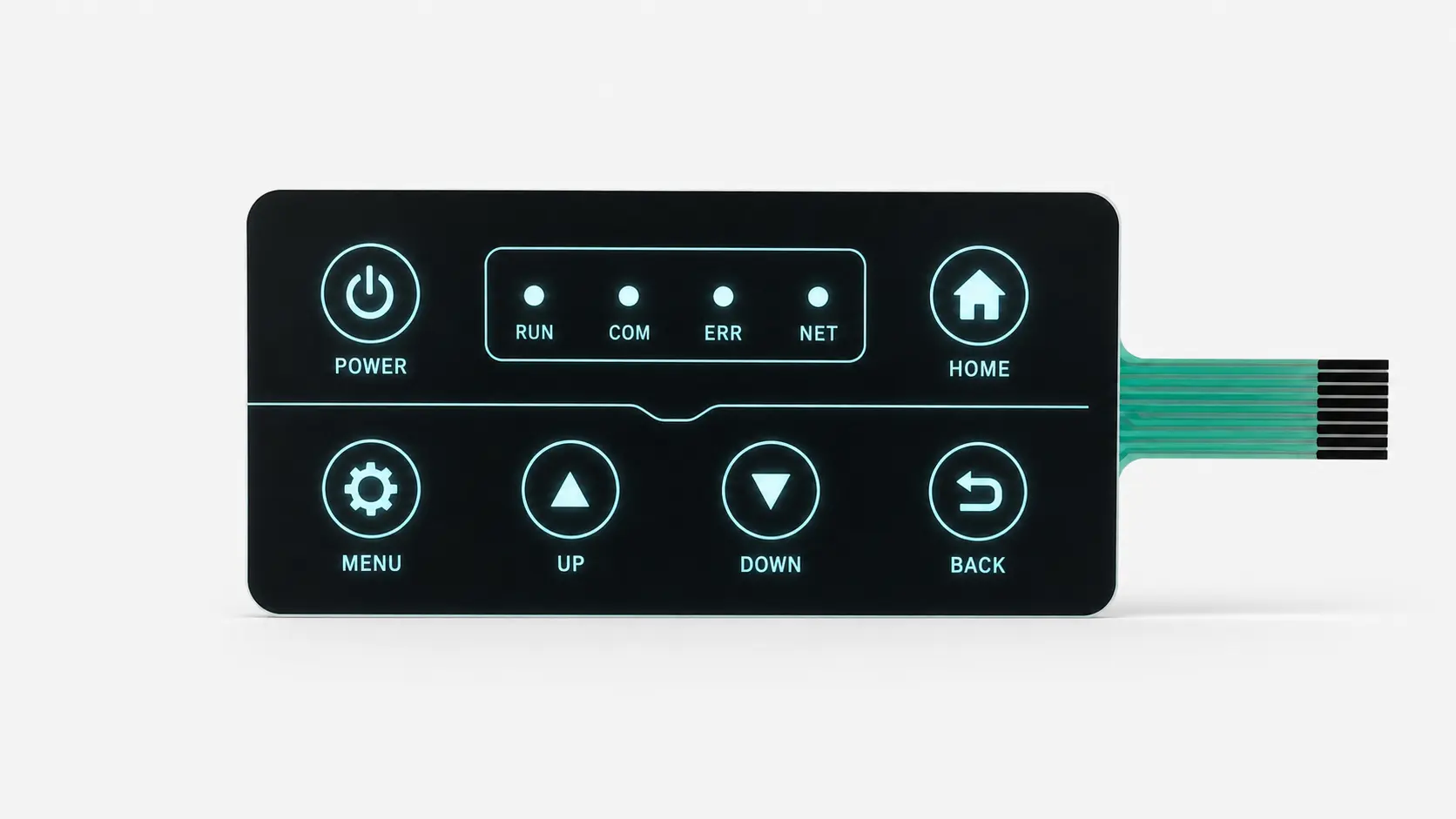

Panel de control retroiluminado con indicadores LED e iconos dead-front
Este ejemplo resume un proyecto donde los puntos clave fueron: fuga de luz, iconos dead-front, alineacion led, opacidad y hot spots.
JASPER puede apoyar proyectos similares con revision de material, artwork, estructura, produccion, pruebas e inspeccion antes de muestreo.
Que necesitaba resolver el proyecto
El resumen mantiene el caso practico: aplicacion, tipo de pieza, riesgos y alcance.
| Item | Direccion del proyecto |
|---|---|
| Aplicacion | Equipo que requiere indicadores iluminados o visibilidad nocturna |
| Tipo de producto | Backlit membrane switch o overlay de panel con LEDs |
| Puntos clave | Fuga de luz, iconos dead-front, alineacion LED, opacidad y hot spots |
| Alcance JASPER | Revision de estructura, material, artwork, produccion, pruebas e inspeccion |
| Referencia | Ejemplo de proyecto JASPER |
El fallo visual puede ocurrir aunque el circuito funcione
Los paneles retroiluminados pueden mostrar brillo irregular, fugas alrededor de iconos, hot spots o bajo contraste. El problema suele venir de material, opacidad de tinta, posicion LED, espaciador o condiciones de uso no revisadas.
Nota del comprador: comparta entorno, carcasa, criterio de aprobacion y expectativas de prueba desde la primera RFQ.
Decisiones que JASPER revisaria antes de muestra
La respuesta se centra en estructura y control de produccion, no en promesas sin validar.
Stack optico
Revisar material, capas de bloqueo, difusion y opacidad.
LEDs
Planear posicion, color, altura y ensamblaje.
Dead-front
Aprobar apariencia encendida y apagada.
Impresion
Controlar registro, opacidad y color.
Inspeccion
Revisar brillo, fuga, hot spots y legibilidad.
Puntos de inspeccion antes de aprobar
La muestra debe juzgarse contra criterios visuales, funcionales, dimensionales y documentales.
| Area | Punto de revision | Por que importa |
|---|---|---|
| Overlay | Material, acabado, ventana, iconos y superficie | Controla apariencia y durabilidad |
| Circuito / sensor | Pinout, continuidad, routing, domos o zonas tactiles | Controla funcion |
| Montaje | Adhesivo, cola, alineacion, carcasa y empaque | Conecta la pieza al producto final |
| Prueba | Visual, dimension, electrica, tacto o respuesta tactil | Confirma la muestra aprobada |
| Documentos | Material, RoHS/REACH, inspeccion o QC segun necesidad | Evita retrasos de compras o calidad |
Informacion util para un proyecto similar
| Dato | Detalle util | Por que importa |
|---|---|---|
| Dibujo y artwork | DXF, AI, PDF, Gerber o muestra fisica | Define dimension y apariencia |
| Carcasa | Material, superficie, agujeros, salida de cola | Afecta adhesivo y montaje |
| Entorno | Humedad, limpieza, UV, guantes, temperatura | Guia material y prueba |
| Funcion | Conector, pinout, LEDs, tacto o sensor | Une estructura y electronica |
| Volumen | Muestra, lote inicial y consumo anual | Afecta proceso y coste |
Aprendizaje para compradores
Revise los puntos criticos antes de tooling. Material, estructura, carcasa, entorno y criterio de inspeccion deben quedar claros antes de aprobar la muestra.
Continue planificando este tipo de proyecto
Preguntas antes de compartir un proyecto similar
Puede JASPER revisar un proyecto similar?
Si. Envie planos, artwork, informacion de carcasa, entorno, cantidad, conector y criterios de inspeccion.
Este caso reemplaza la revision tecnica?
No. Es una referencia practica; cada proyecto necesita revision de estructura, material y aprobacion.
Que datos debo preparar?
Aplicacion, dimensiones, material, artwork, conector, entorno, requisito de calidad, volumen y muestra si existe.
