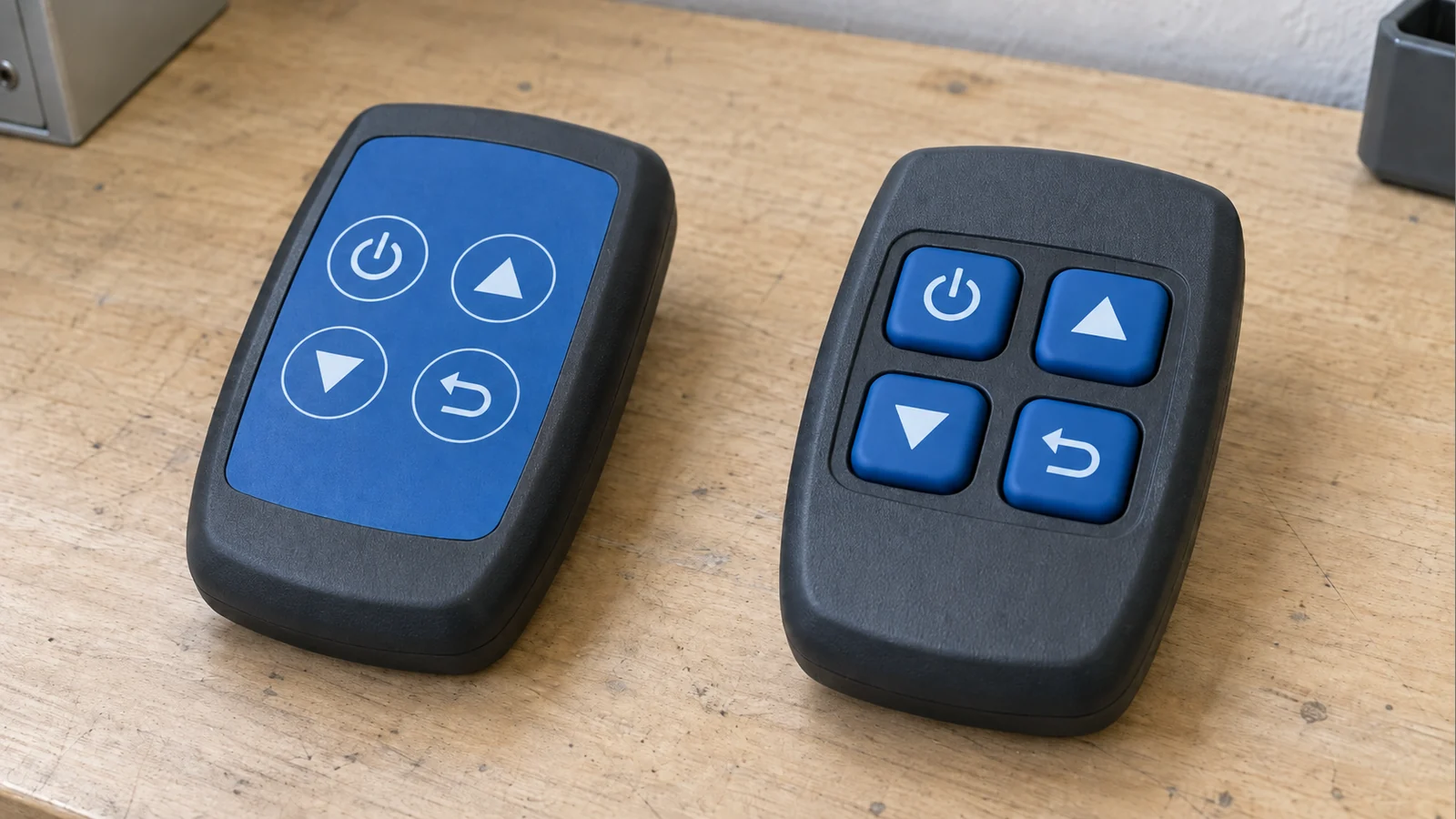

平面メンブレンインターフェースを凸形状のシリコーンキーに置き換える

平面メンブレンインターフェースを凸形状のシリコーンキーに置き換える作業は、通常、システムの再設計であり、外観を変えるだけのキーキャップ交換ではありません。改修では、制御回路、ピン配置、テールコネクタ、さらには既存のメンブレンスイッチ層を継続使用できる場合もあります。ただし、前面筐体、キーのストローク、アクチュエータ形状、接点インターフェース、シール経路、印刷表示、照明、組み込み状態での荷重応答は、改めて確認する必要があります。

最初に問うべきなのは、「従来のキー配置をシリコーンで再現できるか」ではありません。「ユーザーが触れる面が、動く立体部品になったとき、従来のインターフェースのどの機能が引き続き成立するか」です。

継続使用できる可能性があるものと、通常変更が必要になるもの

部品を本当に継続使用できると判断できるのは、新しい積層構成と検証計画に基づく確認に合格した後です。

1. 変更前に既存のインターフェースを記録する

操作者の指から製品の電子回路までを示す断面図を作成します。従来のインターフェースについて、グラフィックオーバーレイ、スイッチ構造、回路・テール・コネクタ、LED、局所的な支持、筐体の各構造、シール経路、清掃方法、ユーザーにとって重要な要求事項、実使用で把握している不具合や苦情を記録してください。

次に、**継続使用・変更・再検証に分類した部品表（BOM）**を作成します。目的は寸法だけでなく、各要素の機能と責任範囲を明確にすることです。JASPERの現行シリコーンゴムキーパッド設計ガイドでも、キーパッド、回路、支持、筐体、照明、シールを個別部品ではなく、組み込み状態における一つの荷重伝達経路として扱っています。

2. 筐体の問題を生じさせずにストロークを追加する

平面メンブレンスイッチは、目に見える動きがわずかでも動作できます。一方、凸形状のシリコーンキーには、成形されたウェブ（キーを支える薄肉部）、アクチュエータまたは導電接点、非操作時のクリアランス、動作ストローク、復帰動作が加わります。

代表的な各キーについて、次の項目を定義してください。

1. 非操作時のキー高さ。
2. キーとウェブの可動範囲。
3. アクチュエータまたは導電接点。
4. スイッチ要素までの非操作時のすき間。
5. 電気的な作動点。
6. 許容オーバートラベル。
7. 機械的ストッパーまたは底付き位置と、回路の支持。

ベゼル開口部は、機械的な機能を担うようになります。公差の積み上げを考慮したすべての条件で、擦れずに動作できる一方、過度ながたつきや傾きを抑える必要があります。ユーザーが常に中央を押すとは限らないため、大きなキーでは端部押しの確認も必要です。

管理されていない一つの筐体圧縮量で、キーパッドのシールと押し心地の調整を同時に行わないでください。シール経路と作動経路を分離したうえで、最終的な締結方法を使用し、積層構成が最小・公称・最大となる条件を確認します。

3. 金型製作前にスイッチ構造を選定する

凸形状のシリコーンキーは、複数の電気構造と組み合わせられます。改修の範囲は、従来の回路がどの構造に対応できるかによって決まります。

方式A：メンブレン回路を継続使用し、シリコーンアクチュエータを追加する

既存のメンブレン回路、テール、コネクタ、スイッチ中心位置を引き続き利用できる場合の、変更範囲を抑えた方式です。新しいシリコーンゴムキーパッドが成形された操作面となり、既存のメンブレンスイッチまたは金属ドームを押します。

電気的なマトリクスは変更せずに済む場合がありますが、アクチュエータ高さ、ドーム予圧、スペーサー、通気経路、ベゼル開口部、局所的な支持は、引き続き確認が必要です。ゴムキーパッドは、メンブレンまたはPCB基材のスイッチや、カーボンピル、スナップドームなどの接点方式と組み合わせることができます。組み立てた操作インターフェースの機械的・電気的要件に適合するハイブリッド構造を選定します。

方式B：PCB／FPCの接点パッドを使う構造に再設計する

従来のメンブレン層を継続使用しない場合は、シリコーンキーに導電ピルを設け、PCB、FPC、またはその他の回路パターンを導通させる構造にできます。

この方式では接点インターフェースが変わります。導電ピルと接点の外形、パッド形状、最悪条件での重なり、非操作時のすき間、接点閉成位置、オーバートラベル、基板表面処理と清浄度、パッド下の支持を定義してください。従来のコントローラロジックやコネクタの接続割り当てを引き続き使用できる場合もありますが、回路パターンと機械的な積層構成は新たな設計項目になります。

方式C：金属ドームまたは単体スイッチの上にシリコーンキーを配置する

シリコーンキーで、独立したドームや基板実装スイッチを作動させることもできます。その場合は、シリコーンのストローク、アクチュエータ形状、スイッチのストローク、予圧、支持、オーバートラベルを整合させます。金属ドームでは、閉じ込められた空気によってクリック感が弱くなることがあります。参照先のサプライヤーは、ほとんどの用途で通気を設けることを推奨しています。

4. 新しい操作面に合わせて印刷表示・バックライト・シール・清掃を見直す

印刷表示

平面メンブレンパネルでは、多くの場合、すべての表示を一枚のグラフィックオーバーレイにまとめています。変更後は、表示をキー上面に移す、ベゼルや補助グラフィックオーバーレイに残す、または両方に分ける方法があります。恒久的なキー表示、状態アイコン、バックライトで照らす記号、警告表示、製品バリエーションごとの表示を区分し、選定した印刷・コーティング方法を、実際の摩耗と洗浄剤に対して検証してください。

バックライト

既存のLEDが変更なしで使えるとは考えないでください。凸形状のシリコーンにより、LEDから表示までの距離、壁厚、視野角、光路、隣接キーへの光漏れが変わります。想定する回路、筐体、コーティング・表示方式、周囲光条件を用い、点灯状態のサンプルを確認してください。

シールと清掃

接着された平面グラフィックオーバーレイは、連続した拭き取り可能な前面を構成できます。凸形状のキーにすると外形が変わり、通常は保持と圧縮の設計方針も変わります。外周に成形したリップをシールの一部にすることはできますが、それだけでは筐体への浸入に対する保護性能を証明できません。

キー側壁の周囲に液体や異物がたまらないか、また、繰り返しの清掃が表示、コーティング、接着剤、露出した筐体の接合部に影響しないかも確認してください。

5. 改修前後を比較する説明用シナリオ

説明のための例です。JASPERの顧客事例でも、実測結果でもありません。

産業用ハンドヘルドコントローラが、クリック感のあるメンブレンスイッチの上に、平面の印刷グラフィックオーバーレイを使用していると仮定します。再設計の目的は、手袋着用時にキーの位置を見つけやすくすることです。

従来のメンブレン層が新しいアクチュエータの積層構成に対応できない場合は、機械的な適合を無理に成立させるのではなく、PCB／FPCまたはその他の接点構造を再設計する方向に切り替えるべきです。

6. 段階的に試作し、回帰試験を実施する

初期のモックアップでは、キーへの指の届きやすさ、間隔、ベゼルのクリアランス、手袋着用時の操作性、筐体との干渉、基本的な位置合わせを確認できます。ただし、成形ウェブの挙動、最終的な操作荷重、コーティング、シールを承認するために使うべきではありません。

量産で想定する仕様の成形部品を用いて、次の項目を含む組み込み状態のアセンブリを試験してください。

承認した設計とともに、試験治具、サンプルの状態、合否判定基準を確定してください。

7. 技術レビューのために提出する情報

現在の前面パネルの図面または写真、従来のメンブレンの図面またはサンプル、回路・ピン配置・コネクタの情報、筐体CADまたは断面図、希望するキー動作と手袋に関する要件、バックライトと表示の要件、清掃条件と使用環境、数量、実使用で把握している問題、継続使用を希望する部品の一覧を提出してください。不明な項目は**未定（TBD）**と記載できます。

供給範囲が明確でない場合は、シリコーンゴムキーパッド単体ではなく、完全なシリコーンキーパッドアセンブリとして検討してください。クリック感を担うドーム層を残す可能性が高い場合は、金属ドーム式メンブレンスイッチの構造を確認します。回路をリジッド基材またはフレキシブル基材で作り直す必要がある場合は、PCB・FPCメンブレンスイッチを用いる方式を比較してください。
