Use una separación de aire intencional cuando la sustitución de la pantalla, la simplicidad del proceso o el aislamiento mecánico sean más importantes que el último incremento de contraste óptico. Utilice adhesión óptica de superficie completa cuando las reflexiones internas, la paralaje, el polvo o la condensación dentro de la ventana de visualización impidan que el producto cumpla con sus requisitos de visualización. La adhesión perimetral se encuentra entre esas opciones, pero no elimina las interfaces de aire ópticas. La pila correcta de HMI depende de la cubierta, la pantalla, el sensor táctil, la luz ambiental, la temperatura, la planitud, el estrés, el sello, la inspección y el plan de servicio. No se puede seleccionar solo con el nombre del adhesivo.
El JASPER de ensamblaje personalizado de HMI puede coordinar la superficie frontal física, la ventana de visualización impresa, la entrada táctil o de membrana, PCB/FPC, el conector, el adhesivo, la junta y la interfaz del alojamiento. La cotización aún debe indicar quién suministra la pantalla, quién realiza la unión óptica, quién posee el material y el proceso de unión, y quién valida la pantalla instalada.
- ¿Qué Significa Unión Óptica en un HMI?
- Dibuja la pila óptica completa antes de seleccionar un adhesivo
- Separar tres preguntas sobre la unión
- ¿Por qué un espacio de aire cambia la legibilidad de la pantalla?
- Espacio de aire, paralaje y registro táctil
- Los Anillos de Newton indican un espacio óptico delgado y variable
- El polvo y la condensación son problemas de la cavidad
- Compare las Cuatro Construcciones de Ventana HMI
- Espacio de aire intencional
- Unión o junta perimetral
- Película OCA de superficie completa
- LOCA de superficie completa
- OCA y LOCA requieren procesos controlados
- Preguntas del proceso de OCA
- Preguntas sobre el proceso LOCA
- El cambio de vidrio de cubierta y acrílico modifica la decisión de unión
- Revisión de vidrio
- Revisión de acrílico
- Coloque el sensor táctil deliberadamente
- Evitar las tensiones mecánicas y la falta de uniformidad (mura) en la pantalla
- Controlar el grosor de la espuma, la junta, el espaciador y el adhesivo
- Decidir la Unidad Reemplazable Antes de Congelar la Unión
- Prototipar la pila óptica en etapas
- Etapa 1: Muestra de arquitectura óptica
- Etapa 2: Apilamiento unido con intención de producción
- Etapa 3: Conjunto HMI instalado
- Etapa 4: Evidencias del proceso y de los cambios
- Utilice una Matriz de Validación, No una Sola Muestra de Belleza
- Construir la inspección alrededor del mecanismo de falla
- Bloquear cambios de fabricación
- Diagnosticar fallas comunes de la pila óptica
- Elegir según el Requisito del Producto
- Equipo industrial de interior
- Equipo para exteriores o luz ambiental intensa
- Equipos adyacentes a medicina o que se limpian con frecuencia
- Vehículo, marítimo o equipo móvil
- Equipo que requiere mucho servicio
- Detenga la Revisión de Diseño Cuando Faltan Entradas
- Lista de verificación de entrada de OEM
- Preguntas Frecuentes
- Fuentes
- Solicitar una revisión de pila óptica HMI
¿Qué Significa Unión Óptica en un HMI?
La unión óptica significa rellenar el espacio del área de visualización entre un cristal de protección, el sensor táctil y la pantalla con un material de unión transparente. La unión cambia la trayectoria óptica y acopla mecánicamente las piezas. Es diferente a un marco adhesivo estrecho alrededor de la pantalla.
Cuatro construcciones a menudo se confunden:
| Construcción | Qué ocupa el área de visualización | Qué resuelve | Qué queda por controlar |
|---|---|---|---|
| Espacio de aire intencional | Aire entre la cubierta/capa táctil y la pantalla | Aislamiento de la pantalla, ensamblaje más sencillo, reemplazo más fácil | Reflejos internos, paralaje, polvo, condensación, uniformidad del espacio |
| Unión perimetral o junta | Aire en la ventana; adhesivo o junta alrededor de ella | Posicionamiento, soporte de borde, sellado local, ensamblaje removible o semi-removible | Mismas interfaces ópticas de aire, compresión del separador, vía de ventilación o sellado |
| OCA de superficie completa | Película adhesiva ópticamente clara preformada | Elimina la mayor parte de la separación de aire diseñada con una capa de película controlada | Laminación, manejo del revestimiento, burbujas, cobertura de escalones, planitud, compatibilidad de materiales |
| LOCA de superficie completa | Adhesivo líquido ópticamente transparente dispensado curado después del ensamblaje | Llena el espacio óptico diseñado y puede adaptarse a geometrías no planas o variables | Dispensar, flujo, represa, burbujas, curado, contracción, áreas de sombra, contaminación, retrabajo |
Estos nombres describen rutas de construcción, no un rendimiento garantizado. Un vínculo completo mal controlado puede ser peor que un ensamblaje con espacio de aire bien diseñado.
Dibuja la pila óptica completa antes de seleccionar un adhesivo
Comience con una sección transversal que incluya cada capa en el camino de visión:
Luz ambiental y operador
|
recubrimiento de superficie, textura, tratamiento antideslumbrante o antirreflejo
|
lente de vidrio o acrílico
|
impresión en segunda superficie, máscara negra y ventana transparente
|
sensor táctil y sus propias capas de unión, si están presentes
|
espacio de aire intencional, cavidad perimetral, OCA o LOCA
|
polarizador de la pantalla y módulo de visualización
|
marco de soporte, bisel, junta, PCB y carcasa
No colapse esto en cubierta + LCD. La pantalla puede incluir ya un sensor táctil. Un sensor capacitivo proyectado separado puede estar unido a la cubierta pero dejado sobre la pantalla con un espacio de aire. Otro conjunto puede unir completamente la cubierta, el sensor y la pantalla. Cada interfaz tiene una función óptica, eléctrica, mecánica y de servicio diferente.
Separar tres preguntas sobre la unión
Preguntar por separado:
- ¿Está la cubierta unida al sensor táctil?
- ¿Está el sensor táctil unido a la pantalla?
- ¿Está la cubierta o el sensor fijado al recinto alrededor del perímetro?
La respuesta puede ser diferente en cada interfaz. Llamando a todo el frente
ópticamente unido sin identificar las superficies unidas oculta el proceso real y el límite de falla.
¿Por qué un espacio de aire cambia la legibilidad de la pantalla?
La luz se refleja cuando cruza interfaces entre materiales con diferentes propiedades ópticas. Un espacio de aire entre la cubierta y la pantalla crea interfaces adicionales entre la cubierta y el aire, y entre el aire y la pantalla. La luz ambiental reflejada desde esas interfaces compite con la imagen mostrada. El material técnico de unión óptica de Planar describe que llenar el espacio de aire es una manera de reducir reflejos internos y mejorar el contraste percibido.[11][12]
La conclusión de diseño útil no es un porcentaje de reflexión universal. Es:
- contar las interfaces en la pila real;
- definir las condiciones de luz ambiental y ángulo de visión;
- comparar una muestra aprobada con separación de aire con la muestra propuesta unida;
- evaluar el nivel de negro, color, legibilidad, reflejo y uniformidad de la imagen; y
- mantener el tratamiento de la superficie en la comparación.
El acoplamiento óptico no elimina el reflejo de la superficie exterior. Aún puede ser necesario un acabado antihuellas, un tratamiento antirreflectante, un polarizador, un tinte o una estrategia de brillo de la pantalla. Esas opciones también pueden cambiar la neblina, la nitidez, el color, las huellas dactilares, la facilidad de limpieza, el costo y la reparación.
Espacio de aire, paralaje y registro táctil
El paralaje es el desplazamiento aparente entre la imagen visible y la superficie frontal cuando el observador mira la pantalla desde un ángulo. Incrementar la distancia entre el plano de la imagen y la superficie de la cubierta generalmente hace que este desplazamiento sea más evidente.
Esto importa cuando:
- un objetivo táctil debe alinearse con un ícono mostrado;
- el operador observa el panel desde arriba, debajo o desde un lado;
- un bisel cubre parte de la pantalla;
- el HMI utiliza símbolos de estado pequeños o datos densos;
- el producto se monta por encima o por debajo del nivel de los ojos; o
- la cubierta es gruesa en relación con la geometría del objetivo.
No apruebe sólo una fotografía tomada de frente. Use el cono de visualización instalado, la postura del operador, el tamaño del objetivo, la precisión del tacto y el ángulo de la carcasa. Una pila unida puede reducir la separación óptica diseñada, pero el controlador táctil, el mapeo de la pantalla, el grosor de la cubierta, el bisel y el objetivo del software aún necesitan validación.
Los Anillos de Newton indican un espacio óptico delgado y variable
Los anillos de Newton son franjas de interferencia visibles que se forman cuando las reflexiones interactúan a través de una película delgada cuya grosor cambia a lo largo de la superficie. El material de enseñanza de física demuestra el efecto utilizando una película de aire variable entre superficies ópticas.[13]
En un HMI, los patrones de franjas en forma de anillo o coloreadas pueden indicar que dos superficies lisas están casi en contacto mientras que queda un espacio delgado y no uniforme. El patrón puede cambiar con la presión, la temperatura, el ángulo de visión o la planitud del montaje.
No oculte el síntoma con un límite de aceptación cosmético antes de encontrar la causa de la pila. Revise:
- cubierta y planitud de la pantalla;
- altura y posición del espaciador;
- presión del marco local;
- mostrar contacto del polarizador;
- espesor del adhesivo o de la junta;
- curvatura de la cubierta;
- torsión del recinto; y
- expansión térmica a través del ensamblaje.
La acción correctiva puede ser un espacio controlado mayor, uniones completas, un método de soporte diferente o un cambio en la planicidad. No existe un espesor de separador universal que evite el patrón en cada diseño.
El polvo y la condensación son problemas de la cavidad
Una cavidad de visualización abierta o imperfectamente sellada puede acumular polvo. El aire húmedo atrapado en la cavidad también puede condensarse cuando las temperaturas de la superficie cruzan el punto de rocío local. Planar enumera la exclusión de polvo y humedad del espacio llenado como un beneficio del adhesivo óptico.[11]
Eso no hace que todo el HMI sea impermeable. La norma IEC 60529 asigna la protección contra la entrada a un recinto y su configuración evaluada, no a una cubierta suelta o una capa de adhesivo.[15]
Para un diseño con espacio de aire o unido en el perímetro, defina:
- si la cavidad está ventilada, filtrada, sellada o igualada en presión;
- la condición de humedad y limpieza del ensamblaje;
- juntas de empaquetadura, esquinas, sujetadores, salidas de cable y aberturas del bisel;
- dirección de drenaje y acumulación;
- ubicaciones de calor y superficies frías de la pantalla;
- método de apertura de servicio y reapriete;
- inspección visual después de la exposición ambiental.
Un marco adhesivo perimetral puede bloquear un camino mientras deja otro a través de la carcasa. Dibuje el límite de la cavidad en lugar de asumir que la ventana frontal controla toda la carcasa.
Compare las Cuatro Construcciones de Ventana HMI
Espacio de aire intencional
Un espacio de aire intencional puede ser la ruta correcta cuando:
- la pantalla debe ser desmontable;
- el proveedor de la pantalla ya proporciona un módulo terminado;
- los requisitos ópticos son moderados;
- la cubierta y la pantalla necesitan aislamiento mecánico;
- el proceso de producción debe evitar la laminación a toda superficie;
- la pantalla o la cubierta pueden cambiar durante la vida del producto; o
- el servicio de campo tiene un alto valor.
El hueco todavía requiere un dibujo. Especifique su datum, superficies de apoyo, espacio mínimo bajo la peor planicidad permitida y las condiciones en las que no se permite el contacto. Verifique choque, vibración, presión, flexión del recinto y temperatura.
Unión o junta perimetral
El anclaje perimetral puede ubicar la pantalla o el ensamblaje frontal mientras se conserva una cavidad de aire. También puede proporcionar una junta reemplazable si el adhesivo o la junta está diseñada para una remoción controlada.
Revisión:
- camino de adhesivo o junta;
- intrusión en la ventana transparente;
- ancho del marco y geometría de la esquina;
- rango de compresión;
- topes duros locales;
- curado o tiempo de reposo antes de manipular;
- mostrar áreas de exclusión;
- ventilación o sellado de cavidad;
- acceso para despegar y herramientas de servicio; y
- eliminación de residuos de la cubierta y la pantalla.
El adhesivo perimetral no es adhesivo óptico. El área de visualización aún contiene aire.
Película OCA de superficie completa
La película adhesiva ópticamente clara se suministra como una capa adhesiva controlada con forros protectores. 3M lista productos OCA para unión de sustratos transparentes, pantallas y paneles táctiles, con familias de materiales seleccionadas para diferentes superficies y necesidades de proceso.[6][7][8]
La OCA puede ser atractiva cuando:
- la geometría unida es suficientemente plana;
- una capa troquelada preformada se ajusta a la ventana;
- se puede controlar el grosor del film y el contorno;
- un paso de dispensado y curado de líquido es indeseable; y
- el equipo de laminación puede controlar partículas, presión, alineación y burbujas.
El material debe coincidir con los sustratos reales. Las cubiertas de plástico requieren una revisión explícita de compatibilidad y liberación de volátiles. 3M documenta una familia específica de OCA recomendada para PC y lentes de cubierta de PMMA y la prueba en esos sustratos; la página del producto relacionada también identifica la resistencia a las burbujas por la emisión de gases del sustrato. La idoneidad de la cubierta de plástico no es automática para cada OCA.[7][8]
LOCA de superficie completa
Se aplica adhesivo líquido ópticamente transparente en el área óptica y se cura después de alinear las piezas. Henkel describe LOCA para el unión de la cubierta con la pantalla, incluyendo combinaciones de substratos de vidrio y plástico y diseños de pantalla curvas.[9] Dymax describe adhesivos para pantallas curables con luz con características de flujo, baja contracción, control de burbujas y retrabajo, pero esas son afirmaciones específicas del material que requieren que el grado y proceso seleccionados sean validados.[10]
LOCA puede ser atractiva cuando:
- la geometría no es adecuada para una lámina troquelada plana;
- se necesita flujo de líquido para llenar el espacio diseñado;
- se involucran superficies curvas o de forma libre;
- la dispensación automatizada y el curado forman parte del plan de proceso; o
- un proveedor de materiales ha calificado un grado compatible para los sustratos y la pantalla.
El proceso necesita un camino de dispensación, control de volumen, dique de borde o plan de contención, estrategia de burbujas, dispositivo de alineación, acceso para curado, verificación de curado, limpieza y método de retrabajo.
OCA y LOCA requieren procesos controlados
La ficha técnica del adhesivo es un insumo. El rendimiento de la producción también depende de:
- la planicidad de la cubierta y la pantalla entrantes;
- energía superficial y limpieza;
- eliminación de la película protectora;
- control de partículas;
- almacenamiento y acondicionamiento de materiales;
- secuencia de laminación o dispensación;
- presión y soporte;
- energía de curado y regiones en sombra para LOCA;
- liberación del liner y calidad del troquelado para OCA;
- tiempo de manipulación después del adhesivo;
- iluminación de inspección;
- exposición ambiental; y
- trazabilidad de lote y proceso.
Dos ensamblajes usando el mismo adhesivo pueden diferir si el soporte de fijación, limpieza, lote de la pantalla, planitud de la cubierta, curado o manipulación cambia.
Preguntas del proceso de OCA
Pregunta:
- ¿Es compatible el OCA con la cubierta, el sensor táctil, el polarizador de la pantalla, la impresión, el recubrimiento y cualquier superficie de ITO?
- ¿Puede la película cubrir pasos de impresión y cambios de altura locales sin dejar vacíos?
- ¿Evita el contorno de la película el aplastamiento, la contaminación y los bordes visibles?
- ¿Qué presión de laminación, temperatura, equipo y soporte son permitidos por los proveedores de material y de pantalla?
- ¿Cómo se detectan partículas, arrugas, burbujas, desalineación y fragmentos del liner?
- ¿Cuál es la ventana de retrabajo aprobada y el método de remoción?
No copie el grosor del material de otra pantalla. Utilice la pila, altura de paso, planicidad, sustrato y ventana de proceso del proveedor para el programa real.
Preguntas sobre el proceso LOCA
Preguntar:
- ¿Qué viscosidad y comportamiento de flujo se requieren para la separación y la trayectoria de dispensado?
- ¿Cómo se contiene el líquido antes del curado?
- ¿Puede la luz UV o visible alcanzar cada área de curado requerida?
- ¿Cómo se manejan los bordes en sombra, las máscaras negras, los circuitos flexibles y las características opacas?
- ¿Cómo se miden el volumen de dispensado, el espesor de la línea de unión, las burbujas, el desbordamiento y la contaminación?
- ¿Qué cura, contracción, módulo, expansión térmica, amarilleo y comportamiento de retrabajo documenta el proveedor para el grado seleccionado?
No asuma que una cura rápida de la superficie demuestra una cura completa a través de la pila final.
El cambio de vidrio de cubierta y acrílico modifica la decisión de unión
La cubierta no es una placa neutral. Contribuye a la planitud, rigidez, expansión térmica, química de la superficie, riesgo en los bordes, pasos de impresión, comportamiento ante impactos, acabado óptico y costo de servicio.
La solución de JASPER de placas de identificación de vidrio y paneles de vidrio dead front
puede proporcionar una superficie impresa rígida, una ventana de visualización, un área de iconos ocultos y gráficos táctiles. La opción de panel acrílico y cubierta de PMMA
puede proporcionar un frente rígido, más ligero y mecanizable. El proyecto debe confirmar el grado exacto, el recubrimiento, la impresión, la superficie de unión, las dimensiones, la planitud y el entorno, en lugar de depender del nombre genérico del material.
Revisión de vidrio
Verificar:
- material reforzado o no reforzado;
- acabado de los bordes, agujeros, muescas y manejo;
- planitud y curvatura;
- pasos de impresión de segunda superficie y máscara negra;
- tratamiento antirreflejo o anti-deslumbramiento;
- impacto y carga de montaje;
- compatibilidad del adhesivo;
- expansión diferencial con respecto a la pantalla y el marco; y
- riesgo de remoción si la pantalla debe ser reparada.
Revisión de acrílico
Comprobar:
- grado colado o extruido;
- recubrimiento duro y exposición química;
- planicidad y deformación bajo carga sostenida;
- humedad o liberación de volátiles relevante al adhesivo seleccionado;
- compatibilidad de impresión y recubrimiento;
- expansión térmica en relación con la pantalla;
- requisitos de rayado y limpieza; y
- soporte de la fijación durante la unión y el curado.
Una cubierta de plástico que parece plana a temperatura ambiente puede comportarse de manera diferente después del calor, la humedad, el estrés de montaje o una permanencia prolongada. Evalúe el conjunto instalado, no solo las piezas entrantes sobre una mesa de granito.

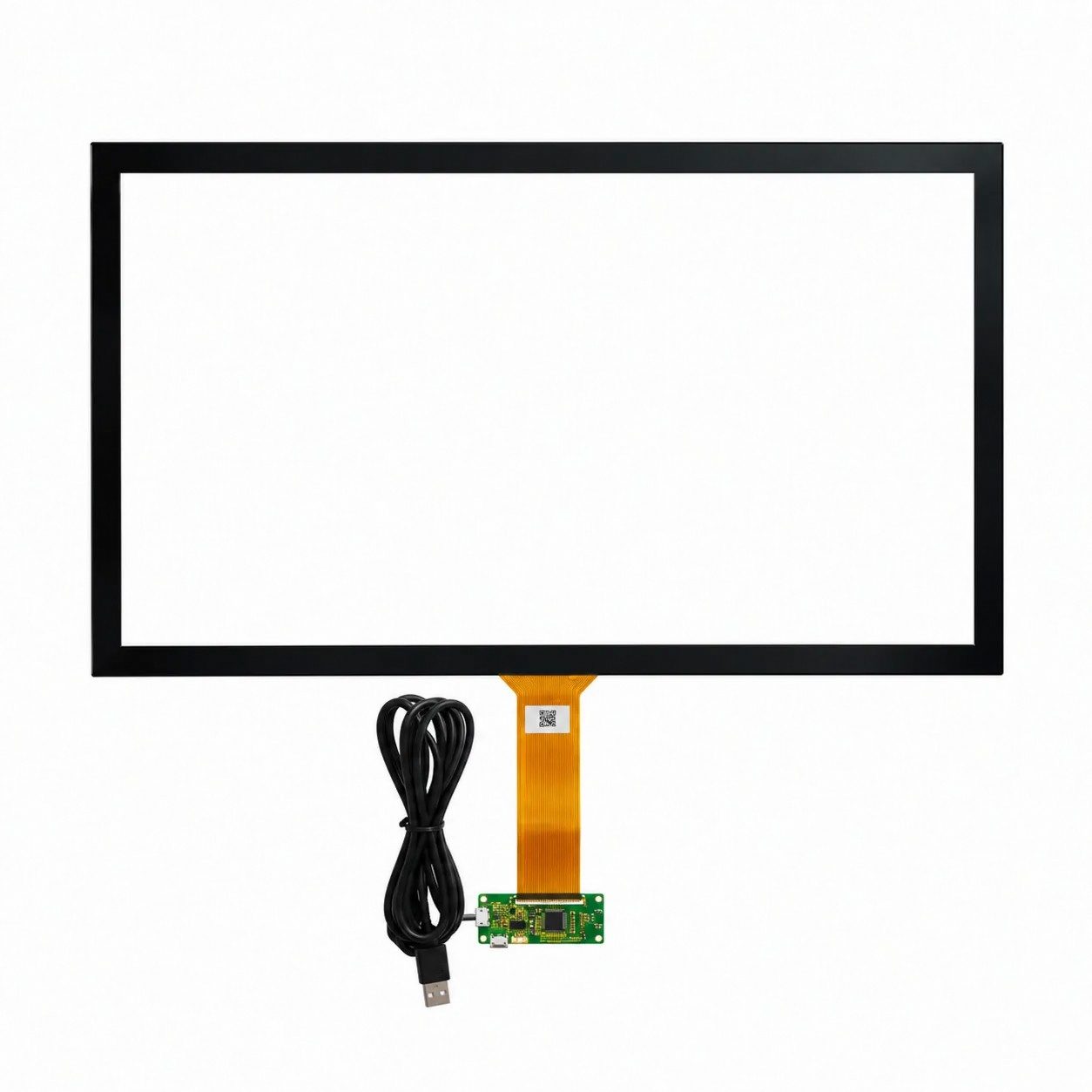

Coloque el sensor táctil deliberadamente
Un HMI con capacidad táctil puede usar:
- lente de cubierta unida a un sensor táctil separado, con un espacio de aire hasta la pantalla;
- lente de cubierta unido a un sensor táctil, luego ópticamente unido a la pantalla;
- lente de cubierta unido directamente a una pantalla que contiene el sensor táctil; o
- una ventana de pantalla con controles táctiles ubicados fuera del área de imagen.
La pila táctil debe definirse antes de la unión de la pantalla. La guía CapTIvate de Texas Instruments trata el material de superposición, el adhesivo, las capas de transición, los espacios de aire, la humedad, la geometría del sensor, la proximidad de la pantalla y el comportamiento del controlador como entradas de diseño vinculadas.[14]
El actual JASPER interruptor táctil capacitivo
guía
introduce el sensor, la cubierta, la conexión a tierra, la iluminación, la humedad y la carcasa
preguntas. Para la pila óptica, agregue:
- área activa de toque frente a áreas activas y de visualización del display;
- borde del sensor y salida de la cola;
- compatibilidad del adhesivo óptico con el sensor;
- ajuste del controlador antes y después del encolado;
- ruido de la pantalla y puesta a tierra;
- comportamiento de toque en bordes y esquinas;
- mapeo de coordenadas de pantalla a toque; y
- riesgo de retrabajo para el sensor y la pantalla.
Para el límite de hardware más amplio, revisar lo que incluye un panel HMI. Para coordinar la cubierta, el sensor, la cola, el controlador y el paquete de dibujo, use la guía de diseño de panel táctil capacitivo personalizado.
Evitar las tensiones mecánicas y la falta de uniformidad (mura) en la pantalla
Mura es la no uniformidad de brillo o color visible en una pantalla. La adhesión puede contribuir cuando el material óptico, el accesorio, la cubierta, el marco, el curado o la pila térmica aplican estrés no uniforme a una pantalla sensible.
Revise la ruta completa de carga:
planicidad y rigidez de la cubierta
+
grosor del material adhesivo, módulo y comportamiento de curado
+
sensibilidad del polarizador y de la celda de la pantalla
+
soporte del marco, compresión de la junta y torsión de los sujetadores
+
temperatura y expansión del material
=
estrés de la pantalla instalada y riesgo de uniformidad de imagen
Los controles deben incluir:
- zonas de soporte aprobadas por el proveedor de la pantalla;
- regiones sin carga y de exclusión;
- planitud de la cubierta y del marco;
- uniformidad de la línea de adhesión;
- distribución de la presión del accesorio;
- secuencia de curado;
- compresión de la junta y topes duros;
- secuencia de sujetadores y control de torque donde sea aplicable;
- inspección de imágenes en caliente y en frío;
- patrones de prueba de pantalla seleccionados para revisión de uniformidad; y
- volver a comprobar después de la exposición ambiental y mecánica.
No utilice un marco rígido para aplanar la pantalla por la fuerza. No use el adhesivo para compensar una acumulación mecánica incontrolada. Un adhesivo blando aún puede crear tensión local si varían el grosor, el curado, la restricción de bordes o el soporte.
Controlar el grosor de la espuma, la junta, el espaciador y el adhesivo
Los materiales periféricos controlan la relación entre la cubierta, la pantalla y la carcasa incluso cuando están fuera de la imagen visible.
Especifique:
- material y grado del proveedor;
- espesor nominal y tolerancia;
- espesor comprimido o condición de tope duro;
- contorno, uniones, esquinas y recortes;
- distancia de las áreas activas y de visualización de la pantalla;
- preparación de la superficie;
- secuencia de ensamblaje y tiempo de permanencia;
- acondicionamiento de temperatura y humedad;
- movimiento permitido de compresión o borde;
- función de ventilación, sellado, drenaje o igualación de presión; y
- método de inspección.
Un marco de espuma que es más alto en un lado puede inclinar la pantalla. Una junta comprimida por un bisel desigual puede torcer el módulo. Una máscara negra impresa o un escalón de tinta local pueden cambiar la línea de unión óptica. Coloca estas características en un solo dibujo de sección.
Decidir la Unidad Reemplazable Antes de Congelar la Unión
La unión de superficie completa usualmente cambia una cubierta, sensor táctil y pantalla de ser partes de servicio separadas a un módulo unido. El equipo de servicio debe saber eso antes de la herramienta.
| Pregunta de servicio | Espacio de aire o ruta perimetral | Unión óptica de superficie completa |
|---|---|---|
| ¿Se puede remover solo la pantalla? | A menudo es posible si la junta perimetral y el acceso al cable están diseñados para ello | Generalmente difícil; depende del proceso validado de separación y retrabajo |
| ¿Se requiere limpieza óptica después de la reparación? | Sí, ambas superficies de la cavidad pueden necesitar limpieza | La eliminación del adhesivo, el control de residuos y el daño superficial se convierten en los principales riesgos |
| ¿Qué se almacena como repuesto? | La pantalla, la cubierta/frontal, la junta y los sujetadores pueden estar separados | El módulo de pantalla frontal combinado puede ser el repuesto práctico |
| ¿Se puede reutilizar la cubierta? | Posible tras la inspección y la limpieza del adhesivo | No se considera seguro; la extracción puede dañar la cubierta, el sensor táctil, el polarizador, el recubrimiento o la impresión |
| ¿Qué sucede después de abrir? | Se debe restaurar la limpieza de la cavidad y el re-sellado | El módulo de reemplazo todavía necesita sellado de la carcasa y validación eléctrica |
| ¿Cómo se controla el tiempo en campo? | Más piezas y pasos de alineación | Intercambio de módulo más rápido si hay un repuesto completo y vinculado disponible |
Definir:
- unidad reemplazable en campo;
- unidad reparable en fábrica;
- piezas reutilizadas permitidas;
- herramientas de separación y límites de temperatura;
- restricciones de residuos y solventes;
- criterios de daño de polarizador, recubrimiento, impresión y sensor táctil;
- calibración de pantalla o reasignación táctil después del reemplazo; y
- volver a sellar y prueba final.
El costo de ensamblaje más bajo puede generar el costo de servicio más alto si la unidad reemplazable se descubre solo después de una falla en campo.
Prototipar la pila óptica en etapas
La página actual de prototipado de JASPER se centra en la planificación de muestras de teclado de membrana y del panel frontal. Su principio útil es que un prototipo debe responder a riesgos específicos. Por sí mismo no demuestra un proceso de unión óptica JASPER establecido ni la capacidad de validación de pantalla.
Utilice cuatro etapas:
Etapa 1: Muestra de arquitectura óptica
Compare el acabado de la superficie, la cubierta, el espacio de aire, el marco perimetral, OCA o conceptos LOCA usando la familia de pantallas prevista. Evalúe la reflexión, el deslumbramiento, el contraste de imagen, la paralaje, los anillos de Newton y el comportamiento del ángulo de visión.
Etapa 2: Apilamiento unido con intención de producción
Utilice cubierta controlada, impresión, sensor táctil, adhesivo, pantalla, accesorios, limpieza, laminación o aplicación, y curado. Registre burbujas, partículas, alineación, apariencia de la línea de unión, comportamiento táctil y uniformidad de la imagen.
Etapa 3: Conjunto HMI instalado
Instale la pila en el marco real y la carcasa con la junta de intención de producción, sujetadores, PCB, cables, alimentación, conexión a tierra y configuración de pantalla. Evalúe el estrés, el mapeo táctil, el ángulo de visión, el comportamiento térmico, los caminos de polvo o humedad y el acceso de servicio.
Etapa 4: Evidencias del proceso y de los cambios
Construya a través del material relevante, la pantalla, la cubierta, el adhesivo y los lotes de proceso. Incluya las condiciones ambientales, mecánicas, de almacenamiento, de limpieza, de operación y de servicio aprobadas. El programa decide la cantidad de muestras y el plan de aceptación.
Utilice una Matriz de Validación, No una Sola Muestra de Belleza
| Área de validación | Condición controlada | Evidencia a registrar | Señal típica de fallo |
|---|---|---|---|
| Legibilidad óptica | Luz ambiental, ángulo, contenido, brillo, estado de la superficie | Fotos más método visual o instrumental definido | Negro lavado, reflejo, deslumbramiento, bajo contraste |
| Paralaje y registro | Centro, borde, esquina, cono de visión instalado | Registro de alineación de imagen/ventana/táctil | Desplazamiento aparente de iconos, píxeles enmascarados, desplazamiento táctil |
| Calidad de unión | Limpieza, lote de material, receta de proceso, iluminación de inspección | Mapa de burbujas, vacíos, partículas, bordes y líneas de unión | Crecimiento de burbujas, levantamiento de bordes, inclusión visible |
| Uniformidad de imagen | Patrones de prueba, estados de brillo, temperatura, condición del marco | Mapa de Mura o marcas de presión | Parche brillante/oscuro, cambio de color, marca de presión |
| Comportamiento táctil | Seco, guante, estados de humedad, pantalla encendida/apagada, estados de ruido | Datos sin procesar o resultado funcional aprobado | Toque perdido, evento falso, error de borde |
| Carga mecánica | Montaje, par, choque, vibración, flexión de la carcasa | Controles antes/después de imágenes y dimensiones | Contacto, grieta, desplazamiento, daño de unión |
| Térmico y humedad | Ciclos de almacenamiento/operación aprobados y tiempo de permanencia | Registro óptico, de unión, táctil e imagen | Condensación, burbuja, delaminación, distorsión |
| Limpieza y productos químicos | Material nombrado, método, fuerza, tiempo de residencia, ciclos | Inspección de superficie, borde, impresión y unión | Niebla, pérdida de recubrimiento, deterioro de bordes |
| Servicio | Secuencia aprobada de remoción y reemplazo | Tiempo, daño, residuo, rendimiento, prueba final | Daño del polarizador, cubierta agrietada, re-sellado fallido |
| Documentación | Dibujo, lista de materiales, receta, registros de inspección y desviación | Coincidencia de revisión y trazabilidad | Sustitución no aprobada o desviación de proceso |
Los límites de aceptación deben provenir del requisito OEM, del proveedor de la pantalla, del proveedor del material de unión y de la capacidad de producción confirmada. La tabla no crea límites universales.
Construir la inspección alrededor del mecanismo de falla
La inspección visual debe indicar:
- tipo de iluminación, intensidad, ángulo y fondo;
- estado de encendido/apagado de la pantalla y patrón de prueba;
- distancia y ángulo de visión;
- criterios de área activa frente a borde;
- categorías de burbuja, vacío, inclusión, fibra, arruga, borde y desbordamiento;
- método de uniformidad de imagen;
- disposición cosmética versus funcional;
- acondicionamiento de la muestra antes de la inspección; y
- requisitos de foto o mapa para desviaciones.
La inspección dimensional y de proceso debe incluir:
- alineación de datum de la cubierta y pantalla;
- registro de ventana y área activa;
- contorno de unión y distancia al borde;
- grosor de la pila;
- planitud de la cubierta y el marco;
- estado de la junta o espaciador;
- lote de material y estado de vida útil;
- registro de laminación, dispensación, curado, presión y fijación;
- resultado funcional de visualización y táctil; y
- historial de retrabajo.
Sin burbujas visibles está incompleto a menos que se definan las condiciones de visualización, área, clase de tamaño, etapa del proceso y requisitos postambientales.
Bloquear cambios de fabricación
Trata estos como cambios controlados:
- vidrio de cubierta o grado acrílico;
- refuerzo, recubrimiento duro, AG, AR, AF, tinte u otro tratamiento de superficie;
- tinta de impresión, curado, grosor de máscara negra o transmisión de la ventana;
- sensor táctil, cable, controlador, firmware o ajuste;
- mostrar fabricante, modelo, polarizador, retroiluminación o revisión;
- proveedor de OCA o LOCA, grado, grosor, lote o almacenamiento;
- limpiador, imprimador, plasma o preparación de la superficie;
- presión de laminación, temperatura, rodillo, autoclave, dispensar, curar o fijar;
- espuma, junta, espaciador, marco, bisel o sujetador;
- material del recinto o planitud;
- método de retrabajo; y
- iluminación de inspección, patrón de prueba o regla de aceptación.
Una pantalla alternativa con el mismo contorno puede tener un polarizador, superficie, límite de soporte, emisión de calor o sensibilidad a la presión diferente. Vuelva a realizar las verificaciones ópticas, mecánicas, táctiles y ambientales afectadas.
Diagnosticar fallas comunes de la pila óptica
| Síntoma | Posible causa en la pila | Primera revisión |
|---|---|---|
| Reflejo fuerte o imagen deslavada | Interfaces de aire, superficie exterior, tinte, neblina, brillo de la pantalla, ángulo ambiental | Comparar reflejos de la superficie y del interior por separado |
| El objetivo táctil aparece desplazado | Grosor de la cubierta, espacio de aire, ángulo de visión, registro de pantalla/ventana, mapeo de software | Cono de visión instalado y mapa de coordenadas |
| Anillos de colores o franjas en movimiento | Película de aire delgada y variable, contacto local cercano, arco, presión del marco | Planicidad, separador, contacto y mapa de temperatura |
| Burbuja después de calor o humedad | Partícula, mala humectación, gas atrapado, desgasificación del plástico, material incompatible, desviación del proceso | Ubicación de la burbuja, sustrato, lote de material e historial del proceso |
| Deslaminación del borde | Preparación de la superficie, geometría de la unión, estrés, contaminación, movimiento de la cubierta/marco | Ruta de carga del borde y condición de la superficie |
| Mostrar marca de presión o mura | Unión no uniforme, accesorio, marco, junta, sujetador, desajuste térmico | Mapa de imagen con y sin carga de montaje |
| Condensación en la ventana | Cavidad húmeda, fuga o camino de ventilación, superficie fría, humedad del ensamblaje | Límite de cavidad y condición de punto de rocío |
| Polvo después del servicio | Apertura no controlada, limpieza, daño a la junta, ambiente de reensamblaje | Método de servicio e inspección de cavidad |
| Cambios táctiles después del pegado | Pila dieléctrica, burbujas, adhesivo, ruido de pantalla, tierra, ajuste del controlador | Comparación en bruto o funcional antes/después de la unión |
| Cubrir grietas durante la retrabajo | Daño en el borde, carga de la herramienta, calor, resistencia del adhesivo, cubierta sin soporte | Dispositivo de separación aprobado y regla de piezas reutilizadas |
No use esta tabla como un diagnóstico remoto de causa raíz. Identifica la siguiente evidencia a recopilar.
Elegir según el Requisito del Producto
Equipo industrial de interior
Un espacio de aire intencional o una ruta perimetral puede ser adecuado cuando la luz ambiental está controlada, la pantalla es reemplazable y la cavidad puede mantenerse limpia. Valide el ángulo de visión, la flexión de la carcasa, la vibración y la condición de la cavidad a largo plazo.
Equipo para exteriores o luz ambiental intensa
El unión óptica merece una evaluación seria porque la reflexión interna puede competir con la imagen. El tratamiento de la superficie, el brillo de la pantalla, la carga térmica, los rayos UV, el sellado, la condensación, el tacto y el servicio aún siguen siendo parte del sistema.
Equipos adyacentes a medicina o que se limpian con frecuencia
Un frente continuo y lavable puede favorecer una cubierta unida, pero el proyecto debe definir los productos de limpieza, la legibilidad de la imagen, el comportamiento del tacto, el sellado de los bordes, el servicio y la responsabilidad regulatoria. Este artículo no asigna cumplimiento de dispositivo médico.
Vehículo, marítimo o equipo móvil
La vibración, el ángulo de visión, la temperatura, la humedad, el uso de guantes, la luz solar, el servicio y el ciclo de vida de la pantalla pueden hacer que una ruta adherida sea atractiva. El propietario del sistema debe definir los requisitos ambientales, ópticos, de seguridad y de validación aplicables.
Equipo que requiere mucho servicio
Si se espera que las pantallas sean reemplazadas durante la vida útil del producto, compare un diseño modular con espacio de aire frente a un repuesto completo pegado. No suponga que un adhesivo reconfigurable hace que la separación en campo sea práctica.
Detenga la Revisión de Diseño Cuando Faltan Entradas
No libere la pila cuando:
- El modelo y la revisión de la pantalla no están controlados.
- El proveedor de la pantalla no ha aprobado el contacto, la presión, la laminación o las condiciones de curado propuestas.
- El material de la cubierta, el recubrimiento, la impresión y la planitud no están definidos.
- La ubicación del sensor táctil y las interfaces de unión son ambiguas.
- Se especifica OCA o LOCA sin un grado de proveedor exacto ni proceso.
- No se ha revisado la emisiones de gases del revestimiento de plástico o la compatibilidad ambiental.
- Falta la trayectoria de carga del marco, la junta, el sujetador y la carcasa.
- El requisito de visualización es solo
se ve claro. - La unidad reemplazable y la regla de retrabajo son desconocidas.
- El prototipo no utiliza la pantalla real, la cubierta, el toque, el adhesivo ni el marco.
- Mura, burbujas, polvo, condensación, toque y aceptación de servicio no están definidos.
- Se está asignando a una cubierta o adhesivo suelto una clasificación de resistencia al ingreso (IP) del recinto.
Lista de verificación de entrada de OEM
Enviar:
- Contorno de la cubierta, material, concepto de grosor, borde, recubrimiento, impresión, máscara negra, ventana transparente, acabado de superficie y requisito de planitud.
- Fabricante de la pantalla, modelo exacto, revisión, área activa, área de visualización, contorno, polarizador, montaje, cable, soporte, presión, temperatura y límites de manipulación del proveedor.
- Dibujo del sensor táctil, área activa, borde, cola, controlador, firmware, tierra, blindaje y estado actual de ajuste de corriente.
- Proveedor y grado propuesto de espacio de aire, adhesivo/perímetro de junta, OCA o LOCA.
- CAD de la carcasa, bisel, marco, sujetadores, junta, topes rígidos, cavidad, ventilación, drenaje, ángulo de montaje y acceso de servicio.
- Posición del operador, ángulo de visión, luz ambiental, contenido objetivo, objetivos táctiles, guantes y retroalimentación.
- Almacenamiento, operación, temperatura, humedad, UV, limpieza, vibración, impacto, choque, y otras condiciones del programa.
- Reglas de aceptación óptica, cosmética, de burbujas, partículas, uniformidad de imagen, tacto, sellado y servicio.
- Cantidad de prototipo, volumen anual, modelo de suministro de pantalla, estrategia de repuestos y supuestos de vida del producto.
- Matriz de responsabilidades para suministro de pantalla, unión óptica, ajuste táctil, firmware, validación del chasis, cumplimiento, reparación y aprobación de cambios.
El paquete de entrada debe identificar las suposiciones en una lista separada. Las suposiciones ocultas se convierten en cambios tardíos de herramientas o validación.
Preguntas Frecuentes
¿La unión óptica siempre es mejor que una cámara de aire?
No. La unión óptica puede reducir reflejos internos, paralaje y contaminación dentro del hueco de visualización. Añade materiales, procesos, tensión, rendimiento, inspección y requisitos de servicio. Un espacio de aire intencional puede ser mejor para un requisito óptico moderado y una pantalla reemplazable.
¿Es el encolado perimetral lo mismo que el encolado óptico?
No. Un adhesivo perimetral o una junta une las piezas alrededor de la ventana mientras que queda aire en el área de visualización. El encolado óptico de superficie completa llena la separación de visualización con un material transparente.
¿Cuál es la diferencia entre OCA y LOCA?
OCA es comúnmente una película adhesiva ópticamente clara preformada con láminas protectoras. LOCA es un adhesivo ópticamente claro líquido que se dispensa y se cura después de la alineación. La química del material, el equipo, los sustratos, la geometría, el curado y el retrabajo determinan qué método se adapta al proyecto.
¿La unión óptica elimina el deslumbramiento?
Puede reducir las reflexiones internas del espacio de aire eliminado. La reflexión en la superficie de la cubierta exterior permanece. La textura de la superficie, el recubrimiento, el polarizador, el tinte, el brillo de la pantalla y la geometría ambiental todavía afectan el deslumbramiento y la legibilidad.
¿Se puede unir ópticamente el acrílico a una pantalla?
Potencialmente, pero el acrílico exacto, el recubrimiento, la impresión, el adhesivo, la liberación de gases, la planitud, la expansión térmica, el entorno y el proceso deben ser compatibles. Utilice un grado de material documentado para el sustrato plástico seleccionado y valide el ensamblaje real.
¿Se puede reemplazar la pantalla después del acoplamiento óptico?
A veces, en un proceso de retrabajo controlado en fábrica, dependiendo del adhesivo, los sustratos, las herramientas, los límites de temperatura y los criterios de daño. No asuma que la cubierta, el sensor táctil, el polarizador de la pantalla o la pantalla pueden reutilizarse. Defina la unidad de servicio antes de la liberación del diseño.
¿Un acoplamiento óptico completo crea una clasificación IP?
No. Puede eliminar una brecha interna, pero la protección contra ingreso pertenece al recinto evaluado, incluyendo la fijación de la cubierta, el bisel, la junta, los sujetadores, los cables, las aberturas y el proceso de ensamblaje.
¿Por qué el acoplamiento puede crear mura en la pantalla?
La pantalla puede mostrar no uniformidad cuando el espesor del adhesivo, el curado, la presión del soporte, la planitud de la cubierta, la carga del marco, la compresión de la junta, la carga del sujetador o la expansión térmica aplican tensiones mecánicas desiguales. Valide la pantalla unida tanto libre como instalada, en todas las condiciones del programa.
¿Qué debería demostrar un prototipo de unión óptica?
Debería comprobar la pila óptica real, reflejos, paralaje, uniformidad de la imagen, burbujas, partículas, alineación, comportamiento táctil, tensión del marco, respuesta ambiental y plan de servicio. Una muestra clara a temperatura ambiente es solo la primera verificación.
Fuentes
- JASPER Electrónica, “HMI Ensamblaje.”
https://www.jasperele.com/products/hmi-assembly/ - JASPER Electrónica, “Placas de vidrio y paneles frontales de vidrio opaco.”
https://www.jasperele.com/products/graphic-overlays/glass-nameplate/ - JASPER Electrónica, “Paneles y placas de acrílico (PMMA).”
https://www.jasperele.com/products/graphic-overlays/acrylic-panels/ - JASPER Electrónica, “Panel de control táctil capacitivo para una interfaz sellada.”
https://www.jasperele.com/case-studies/capacitive-touch-control-panel/ - JASPER Electrónica, “Prototipado de interruptores de membrana.”
https://www.jasperele.com/capabilities/prototyping/ - 3M, “Adhesivos ópticamente transparentes 8211, 8212, 8213, 8214 y 8215.”
https://multimedia.3m.com/mws/media/530755O/3mtm-optically-clear-adhesives-8211-8212-8213-8214-8215.pdf - 3M, “Hoja técnica de la película de mejora de contraste CEF06XXN (OCA serie 826XN).”
https://multimedia.3m.com/mws/media/1775341O/3m-contrast-enhancement-film-cef06xxn-oca-826xn-series-tds.pdf?fn=3m-film-cef06xxn-oca-826xn-series-tds.pdf - 3M, “Película de Realce de Contraste CEF06XXN (Serie 826XN).”
https://www.3m.com/3M/en_US/p/d/b5005625004/ - Henkel Adhesive Technologies, “Adhesión Óptica para Pantallas Automotrices.”
https://next.henkel-adhesives.com/us/en/articles/optical-bonding-for-automotive-displays.html - Dymax, “Adhesión Óptica para Pantallas.”
https://dymax.com/markets/electronics/consumer/optical-display-bonding - Planar Systems, “Preguntas Frecuentes sobre Unión Óptica.”
https://www.planar.com/media/98791/planar-optical-bonding-faq.pdf - Planar Systems, “Cómo Lograr Mayor Legibilidad en Pantallas que Utilizan Unión Óptica y Tratamientos de Superficie Antirreflejo.”
https://www.planar.com/media/98794/planar-optical-bonding-achieving-greater-legibility.pdf - Universidad de Boston, Física, “Anillos de Newton.”
https://physics.bu.edu/~duffy/HTML5/Newtons_rings.html - Texas Instruments, “Guía de Tecnología CapTIvate: Guía de Diseño.”
https://software-dl.ti.com/msp430/msp430_public_sw/mcu/msp430/CapTIvate_Design_Center/1_83_00_08/exports/docs/users_guide/html/CapTIvate_Technology_Guide_html/markdown/ch_design_guide.html - Comisión Electrotécnica Internacional, “IEC 60529: Grados de protección proporcionados por envolventes (Código IP).”
https://webstore.iec.ch/en/publication/2452
Solicitar una revisión de pila óptica HMI
Enviar el dibujo de cubierta, modelo de pantalla y revisión, dibujo del sensor táctil, sección de la envolvente, espacio de aire o adhesión propuestos, condiciones de visualización, requisitos ambientales y estrategia de servicio a través del JASPER RFQ formulario. Solicite un alcance por escrito que separe la fabricación de la cubierta, la integración táctil, el suministro de pantalla, el laminado óptico, el ensamblaje de la carcasa, la afinación, la inspección, la validación y el cumplimiento antes de que se cotice el prototipo.
Listo para iniciar su proyecto?
Cuentenos sus requisitos para interruptores de membrana, teclados u overlays graficos. Nuestro equipo de ingenieria revisara sus especificaciones y preparara una cotizacion detallada.
