HMI Optical Bonding: Luftspalt oder Vollverklebung?

Verwenden Sie eine absichtliche Luftspalte, wenn der Austausch des Displays, die Prozessvereinfachung oder die mechanische Isolation wichtiger sind als der letzte Zuwachs an optischem Kontrast. Verwenden Sie eine vollständige Oberflächenoptikverklebung, wenn interne Reflexionen, Parallaxen, Staub oder Kondensation innerhalb des Displayfensters verhindern würden, dass das Produkt seine Betrachtungsanforderungen erfüllt. Die Randverklebung liegt zwischen diesen Optionen, entfernt jedoch die optischen Luftschichten nicht. Der richtige HMI-Aufbau hängt von Abdeckung, Display, Touchsensor, Umgebungslicht, Temperatur, Flachheit, Belastung, Abdichtung, Inspektion und Wartungsplan ab. Er kann nicht allein anhand des Klebstoffnamens ausgewählt werden.

Die maßgeschneiderte JASPER HMI-Montage kann die physische Frontoberfläche, das bedruckte Anzeigefenster, die Touch- oder Membraneingabe, PCB/FPC, den Anschluss, den Klebstoff, die Dichtung und die Gehäuseschnittstelle koordinieren. Das Angebot muss weiterhin angeben, wer das Display liefert, wer die optische Verklebung durchführt, wem das Verklebungsmaterial und der Prozess gehören und wer das installierte Display validiert.

Was bedeutet optisches Bonding in einem HMI?

Optisches Bonding bedeutet, dass der Sichtbereich zwischen einer Abdeckungslinse, einem Touch-Sensor und dem Display mit einem transparenten Bindematerial gefüllt wird. Die Verbindung verändert den optischen Weg und koppelt die Teile mechanisch. Es unterscheidet sich von einem schmalen Kleberahmen um das Display.

Vier Konstruktionen werden oft verwechselt:

Diese Namen beschreiben Konstruktionswege, nicht garantierte Leistungen. Eine schlecht kontrollierte Vollverklebung kann schlechter sein als eine gut konzipierte Luftspaltbaugruppe.

Zeichnen Sie den vollständigen optischen Stapel, bevor Sie eine Verklebung auswählen

Beginnen Sie mit einem Querschnitt, der jede Schicht im Sichtpfad umfasst:

Umgebungslicht und Bediener
        |
Oberflächenbeschichtung, Textur, blendfreie oder entspiegelnde Behandlung
        |
Glas- oder Acrylabdeckungslinse
        |
Druck auf der zweiten Oberfläche, schwarze Maske und durchsichtiges Fenster
        |
Touch-Sensor und seine eigenen Verbindungsschichten, falls vorhanden
        |
Absichtlicher Luftspalt, Randhohlraum, OCA oder LOCA
        |
Display-Polarisator und Display-Modul
        |
Tragrahmen, Blende, Dichtung, PCB und Gehäuse

Nicht zusammenfassen in Frontscheibe + LCD. Das Display kann bereits einen Touchsensor enthalten. Ein separater kapazitiver Projektsensor kann auf die Abdeckung geklebt werden, aber über dem Display auf einem Luftspalt verbleiben. Ein anderer Aufbau kann die Abdeckung, den Sensor und das Display vollständig verbinden. Jede Schnittstelle hat unterschiedliche optische, elektrische, mechanische und Service-Funktionen.

Drei separate Bond-Fragen

Separat fragen:

1. Ist die Abdeckung mit dem Touchsensor verbunden?
2. Ist der Touchsensor mit dem Display verbunden?
3. Ist die Abdeckung oder der Sensor am Gehäuse am Rand befestigt?

Die Antwort kann an jeder Schnittstelle unterschiedlich sein. Das gesamte Frontteil
optisch verbunden ohne die verbundenen Flächen zu identifizieren, verbirgt den tatsächlichen Prozess und die Fehlergrenze.

Warum verändert ein Luftspalt die Ablesbarkeit des Displays?

Licht wird reflektiert, wenn es Grenzflächen zwischen Materialien mit unterschiedlichen optischen Eigenschaften überquert. Ein Luftspalt zwischen Abdeckung und Display erzeugt zusätzliche Abdeckung-zu-Luft- und Luft-zu-Display-Grenzflächen. Von diesen Grenzflächen reflektiertes Umgebungslicht konkurriert mit dem angezeigten Bild. Das technische Material zur optischen Verklebung von Planar beschreibt das Füllen des Luftspalts als eine Methode, um interne Reflexionen zu reduzieren und den wahrgenommenen Kontrast zu verbessern.[11][12]

Die nützliche Designschlussfolgerung ist kein universeller Reflexionsprozentsatz. Sie lautet:

• zählen Sie die Schnittstellen im echten Stapel;
• definieren Sie Umgebungslicht- und Betrachtungswinkelbedingungen;
• vergleich ein genehmigtes Luftspaltenmuster mit dem vorgeschlagenen verklebten Muster;
• bewerte Schwarzgrad, Farbe, Lesbarkeit, Blendung und Bildgleichmäßigkeit; und
• Behalten Sie die Oberflächenbehandlung im Vergleich bei.

Optische Verklebung entfernt keine Reflexionen von der äußeren Abdeckung. Eine Anti-Glanz-Struktur, eine Antireflexbeschichtung, ein Polarisator, Tönung oder Helligkeitsstrategie des Displays kann weiterhin erforderlich sein. Diese Entscheidungen können auch Nebel, Schärfe, Farbe, Fingerabdrücke, Reinigungsfähigkeit, Kosten und Reparatur beeinflussen.

Luftspalt, Parallaxe und Touch-Registrierung

Parallaxe ist die scheinbare Verschiebung zwischen dem sichtbaren Bild und der Vorderfläche, wenn der Beobachter das Display aus einem Winkel betrachtet. Eine Vergrößerung des Abstands zwischen der Bildebene und der Abdeckfläche macht diesen Versatz in der Regel deutlicher.

Das ist wichtig, wenn:

• ein berührungsempfindliches Ziel mit einem angezeigten Symbol ausgerichtet werden muss;
• der Bediener das Panel von oben, unten oder von der Seite betrachtet;
• Eine Blende verdeckt einen Teil der Anzeige;
• das HMI verwendet kleine Statussymbole oder dichte Daten;
• das Produkt ist oberhalb oder unterhalb der Augenhöhe montiert; oder
• die Abdeckung ist im Verhältnis zur Zielgeometrie dick.

Genehmigen Sie nicht nur ein frontal aufgenommenes Foto. Verwenden Sie den installierten Sichtkegel, die Körperhaltung des Bedieners, die Zielgröße, die Genauigkeit der Berührung und den Winkel der Gehäuseabdeckung. Ein verklebter Stapel kann die entworfene optische Trennung verringern, aber der Touch-Controller, die Anzeigezuordnung, die Abdeckungsdicke, die Blende und das Softwareziel müssen dennoch validiert werden.

Newton-Ringe deuten auf einen dünnen, variierenden optischen Spalt hin

Newtonsche Ringe sind sichtbare Interferenzstreifen, die entstehen, wenn Reflexionen über einen dünnen Film miteinander wechselwirken, dessen Dicke über die Oberfläche variiert. Physikunterrichtsmaterial demonstriert den Effekt unter Verwendung eines variierenden Luftfilms zwischen optischen Flächen.[13]

In einem HMI können ringförmige oder farbige Streifenmuster anzeigen, dass sich zwei glatte Flächen fast berühren, während eine dünne, ungleichmäßige Lücke bestehen bleibt. Das Muster kann sich mit Druck, Temperatur, Betrachtungswinkel oder Montageflachheit ändern.

Verstecken Sie das Symptom nicht durch eine kosmetische Akzeptanzgrenze, bevor Sie die eigentliche Ursache gefunden haben. Überprüfen Sie:

• Abdeckung und Ebenheit der Anzeige;
• Abstandhalterhöhe und Position;
• Lokaler Rahmen- bzw. Rahmeninnendruck;
• Polarizer-Kontakt anzeigen;
• Klebstoff- oder Dichtungsdicke;
• Abdeckungsbogen;
• Gehäuseverdrehung; und
• thermische Ausdehnung über die Baugruppe hinweg.

Die Korrekturmaßnahme kann ein kontrollierter größerer Spalt, eine vollständige Verklebung, eine andere Unterstützungsart oder eine Änderung der Planheit sein. Es gibt keine universelle Abstandshalterstärke, die das Muster in jedem Design verhindert.

Staub und Kondensation sind Probleme von Hohlräumen

Ein offener oder unvollständig abgedichteter Display-Hohlraum kann Staub sammeln. Feuchte Luft, die im Hohlraum eingeschlossen ist, kann sich ebenfalls kondensieren, wenn die Oberflächentemperaturen den lokalen Taupunkt überschreiten. Planar nennt das Ausschließen von Staub und Feuchtigkeit aus der gefüllten Lücke als einen Vorteil der optischen Verklebung.[11]

Dadurch wird nicht das gesamte HMI wasserdicht. IEC 60529 ordnet die Schutzart einem Gehäuse und seiner geprüften Konfiguration zu, nicht einer losen Frontscheibe oder Klebstoffschicht.[15]

Für ein Luftspalt- oder umlaufverklebtes Design definieren:

• ob die Kammer belüftet, gefiltert, versiegelt oder druckausgeglichen ist;
• den Montagefeuchtigkeits- und Sauberkeitszustand;
• Dichtungsverbindungen, Ecken, Befestigungen, Kabelausgänge und Blendenöffnungen;
• Ableitungs- und Ansammlungsrichtung;
• Anzeige von Hitze- und Kaltflächenpositionen;
• Serviceöffnung und Wiederabdichtungsmethode; und
• Visuelle Inspektion nach Umwelteinwirkung.

Ein umlaufender Kleberahmen kann einen Pfad blockieren, während er einen anderen Weg durch das Gehäuse offenlässt. Zeichnen Sie die Kavitätsgrenze, anstatt anzunehmen, dass das Frontfenster das gesamte Gehäuse steuert.

Vergleichen Sie die vier HMI Fensterkonstruktionen

Absichtlicher Luftspalt

Ein absichtlicher Luftspalt kann der richtige Weg sein, wenn:

• das Display abnehmbar sein muss;
• der Display-Lieferant bereits ein fertiges Modul bereitstellt;
• die optischen Anforderungen moderat sind;
• die Abdeckung und das Display mechanisch isoliert werden müssen;
• der Produktionsprozess eine vollflächige Verklebung vermeiden sollte;
• das Display oder die Abdeckung sich während der Produktlebensdauer ändern können; oder
• Der Außendienst hat einen hohen Wert.

Die Lücke erfordert weiterhin eine Zeichnung. Geben Sie ihr Bezugssystem, die Stützflächen, den minimalen Freiraum unter der im schlimmsten Fall zulässigen Planheit und die Bedingungen an, unter denen kein Kontakt erlaubt ist. Überprüfen Sie Stöße, Vibrationen, Druck, Gehäuseverformung und Temperatur.

Perimeterklebe- oder Dichtung

Die Befestigung am Umfang kann das Display oder die Frontbaugruppe positionieren und gleichzeitig einen Luftraum erhalten. Sie kann auch eine austauschbare Verbindung bereitstellen, wenn der Klebstoff oder die Dichtung für kontrolliertes Entfernen ausgelegt ist.

Überprüfung:

• Klebstoff- oder Dichtungspfad;
• Einbruch ins Sichtfenster;
• Rahmenbreite und Eckgeometrie;
• Kompressionsbereich;
• lokale Anschläge;
• Aushärten oder Aushangzeit vor der Handhabung;
• Anzeige-Ausschlussbereiche;
• Entlüftung oder Hohlraumdichtung;
• Zugang zur Abziehposition und Wartungswerkzeuge; und
• Rückstandsentfernung von Abdeckung und Anzeige.

Randverklebung ist keine optische Verklebung. Der Sichtbereich enthält weiterhin Luft.

Vollflächige OCA-Folie

Optisch klare Klebefolie wird als kontrollierte Klebeschicht mit Trennfolien geliefert. 3M listet OCA-Produkte für transparente Substrate, Displays und die Verklebung von Touch-Panels auf, wobei Materialfamilien für unterschiedliche Oberflächen und Verarbeitungsanforderungen ausgewählt werden.[6][7][8]

OCA kann attraktiv sein, wenn:

• die zu verklebende Geometrie ausreichend flach ist;
• Eine vorgefertigte, ausgestanzte Schicht passt in das Fenster;
• Filmdicke und Umriss können kontrolliert werden;
• Ein Schritt zur Dosierung und Aushärtung von Flüssigkeit ist unerwünscht; und
• Die Laminierausrüstung kann Partikel, Druck, Ausrichtung und Blasen kontrollieren.

Das Material muss zu den tatsächlichen Substraten passen. Kunststoffabdeckungen erfordern eine explizite Verträglichkeitsprüfung und Überprüfung der flüchtigen Emissionen. 3M dokumentiert eine spezifische OCA-Familie, die für PC- und PMMA-Abdeckungen empfohlen wird, und testet sie auf diesen Substraten; die zugehörige Produktseite weist ebenfalls auf die Beständigkeit gegenüber Blasen durch Substrat-Ausgasung hin. Die Eignung für Kunststoffabdeckungen ist nicht automatisch für jedes OCA gegeben.[7][8]

Vollflächen-LOCA

Flüssiger optisch klarer Klebstoff wird in den optischen Bereich aufgetragen und nach der Ausrichtung der Teile gehärtet. Henkel beschreibt LOCA für die Verklebung von Abdeckung und Display, einschließlich Kombinationen aus Glas- und Kunststoffsubstraten sowie gebogenen Display-Designs.[9] Dymax beschreibt lichthärtende Display-Klebstoffe mit Fließeigenschaften, geringer Schrumpfung, Blasensteuerung und Wiederbearbeitungseigenschaften, aber dies sind materialspezifische Angaben, die erfordern, dass der ausgewählte Typ und Prozess validiert werden.[10]

LOCA kann attraktiv sein, wenn:

• die Geometrie nicht gut für eine flache Stanzfolie geeignet ist;
• Flüssigkeitsfluss erforderlich ist, um den vorgesehenen Raum zu füllen;
• gekrümmte oder Freiformflächen beteiligt sind;
• Automatisiertes Dosieren und Aushärten sind Teil des Prozessplans; oder
• ein Materiallieferant hat eine kompatible Sorte für die Substrate und das Display qualifiziert.

Der Prozess benötigt einen Dosierpfad, Volumenkontrolle, Randdamm- oder Eindämmungsplan, Blasenstrategie, Ausrichtvorrichtung, Aushärtezugang, Aushärteüberprüfung, Reinigung und Nacharbeitsmethode.

OCA und LOCA erfordern kontrollierte Prozesse

Das Klebstoffdatenblatt ist eine Eingabe. Die Produktionsleistung hängt auch ab von:

• eingehender Abdeckung und Flachheit des Displays;
• Oberflächenenergie und Sauberkeit;
• Schutzfolienentfernung;
• Partikelkontrolle;
• Materiallagerung und -konditionierung;
• Laminier- oder Applizierfolge;
• Druck und Unterstützung;
• Aushärtungsenergie und Schattenbereiche für LOCA;
• Trennfolienfreigabe und Stanzqualität für OCA;
• Handhabungszeit nach dem Bonding;
• Inspektionsbeleuchtung;
• Umweltbelastung; und
• Chargen- und Prozessrückverfolgbarkeit.

Zwei Aufbauten mit demselben Klebstoff können unterschiedlich sein, wenn sich die Haltevorrichtung, Reinigung, Display-Charge, Abdeckungsflachheit, Aushärtung oder Handhabung ändert.

OCA-Prozessfragen

Fragen:

1. Ist das OCA mit der Abdeckung, dem Touch-Sensor, dem Display-Polarizer, dem Druck, der Beschichtung und jeder ITO-Oberfläche kompatibel?
2. Kann der Film Druckstufen und lokale Höhenänderungen abdecken, ohne Hohlräume zu hinterlassen?
3. Vermeidet die Filmkontur Quetschungen, Verschmutzungen und sichtbare Kanten?
4. Welche Laminierdruck-, Temperatur-, Geräte- und Unterstützungsvorgaben sind von den Material- und Display-Lieferanten zulässig?
5. Wie werden Partikel, Falten, Blasen, Fehlregistrierungen und Trägerfragmente erkannt?
6. Was ist das genehmigte Nacharbeitfenster und die Entfernungsmethode?

Kopieren Sie keine Materialstärke von einem anderen Display. Verwenden Sie für das aktuelle Programm den Stapel, die Stufenhöhe, Ebenheit, das Substrat und das Prozessfenster des Lieferanten.

LOCA-Prozessfragen

Fragen:

1. Welche Viskosität und Fließeigenschaften sind für den Spalt und den Dosierpfad erforderlich?
2. Wie wird die Flüssigkeit vor der Aushärtung zurückgehalten?
3. Kann UV- oder sichtbares Licht jeden erforderlichen Aushärtebereich erreichen?
4. Wie werden schattierte Ränder, schwarze Masken, flexible Leiterplatten und undurchsichtige Merkmale gehandhabt?
5. Wie werden Dosiermenge, Klebschichtdicke, Blasen, Klebstoffaustritt und Verunreinigungen gemessen?
6. Welche Schrumpfung, welchen Modul, welche Wärmeausdehnung, Vergilbung und welches Nacharbeitsverhalten dokumentiert der Lieferant für die ausgewählte Sorte?

Gehen Sie nicht davon aus, dass eine schnelle Oberflächenhärtung eine vollständige Aushärtung durch den gesamten Stapel nachweist.

Frontscheiben aus Glas oder Acryl verändern die Entscheidung zur Verklebung

Die Abdeckung ist keine neutrale Platte. Sie trägt zur Ebenheit, Steifigkeit, thermischen Ausdehnung, Oberflächenchemie, Kantengefährdung, Druckschritten, Schlagverhalten, optischem Finish und Servicekosten bei.

JASPER’s Glasnamentafel und Glasfrontplatte
Die Route kann eine starre bedruckte Oberfläche, ein Sichtfenster, einen versteckten Symbolbereich und Touch-Grafiken bereitstellen. Die Acrylplatte und PMMA-Abdeckung
Route kann eine leichtere, bearbeitbare starre Front bereitstellen. Das Projekt muss die genaue Qualität, Beschichtung, Bedruckung, Klebefläche, Abmessungen, Ebenheit und Umgebung bestätigen, anstatt sich auf den generischen Materialnamen zu verlassen.

Glasprüfung

Überprüfen:

• gehärtetes oder nicht gehärtetes Material;
• Kantenbearbeitung, Löcher, Kerben und Handhabung;
• Flachheit und Wölbung;
• Druck auf der Rückseite und Schwarzmaskenschritte;
• Blend- oder Antireflexbehandlung;
• Aufprall- und Montagebelastung;
• Klebstoffverträglichkeit;
• differentielle Ausdehnung im Verhältnis zum Display und Rahmen; und
• Entfernungsrisiko, falls das Display gewartet werden muss.

Acrylüberprüfung

Überprüfen:

• Guss- oder Extrusionsqualität;
• Hartbeschichtung und chemische Belastung;
• Flachheit und Kriechen unter Dauerbelastung;
• Feuchtigkeit oder flüchtige Abgabe in Bezug auf den ausgewählten Klebstoff;
• Druck- und Beschichtungsverträglichkeit;
• thermische Ausdehnung im Vergleich zum Display;
• Kratzer- und Reinigungsanforderungen; und
• Halterunterstützung während der Verklebung und Aushärtung.

Eine Kunststoffabdeckung, die bei Raumtemperatur flach aussieht, kann sich nach Wärme, Feuchtigkeit, Montagebelastung oder langer Verweildauer anders verhalten. Bewerten Sie die installierte Baugruppe, nicht nur die eingehenden Teile auf einem Granittisch.

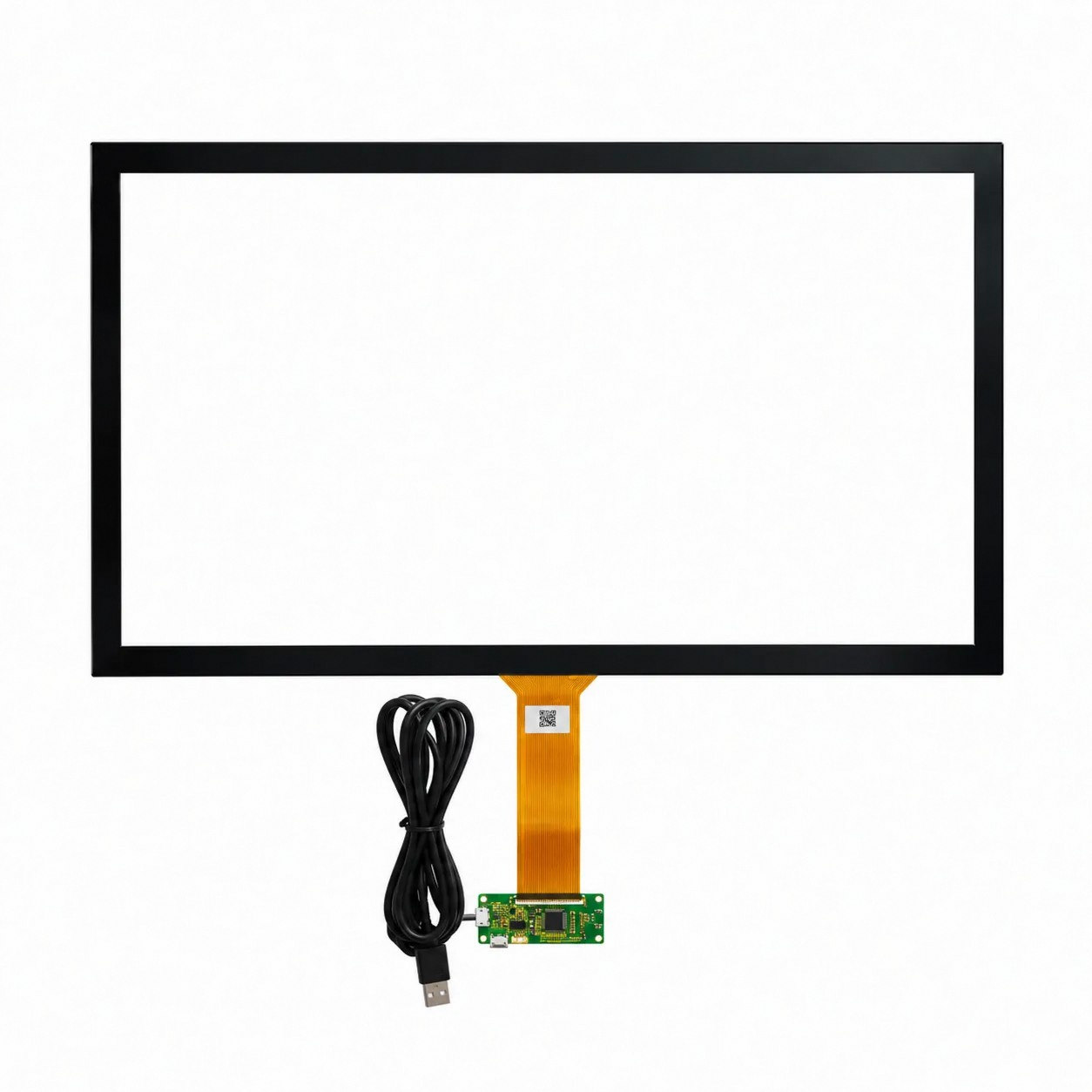

Platzieren Sie den Touch-Sensor gezielt

Ein touchfähiges HMI kann verwenden:

1. Frontscheibe, die mit einem separaten Touchsensor verklebt ist, mit Luftspalt zum Display;
2. Frontscheibe mit einem Touchsensor verklebt und anschließend optisch mit dem Display verbunden;
3. Frontscheibe direkt mit einem Display verbunden, das den Touchsensor enthält; oder
4. ein Displayfenster mit Bedienelementen für den Touchbereich außerhalb des Bildbereichs.

Der Touch-Stack muss vor der Displayverklebung definiert werden. Der CapTIvate-Leitfaden von Texas Instruments behandelt Overlay-Material, Klebstoff, Übergangsschichten, Luftspalte, Feuchtigkeit, Sensorgeometrie, Displaynähe und Controller-Verhalten als verknüpfte Design-Eingaben.[14]

Der aktuelle JASPER Kapazitive Touch-Schalter
Leitfaden stellt den Sensor, die Abdeckung, Erdung, Beleuchtung, Feuchtigkeit und das Gehäuse vor. Für den optischen Stapel hinzufügen:

• aktive Berührungsfläche im Vergleich zu aktiver Anzeige- und Sichtfläche;
• Sensorrand und Kabelausgang;
• Kompatibilität des optischen Klebers mit dem Sensor;
• Reglerabstimmung vor und nach dem Kleben;
• Anzeige-Rauschen und Erdung;
• Rand- und Eckberührungsverhalten;
• Abgleich der Bildschirm- und Touch-Koordinaten; und
• Risiko von Nacharbeiten für Sensor und Anzeige.

Für den weiteren Hardware-Grenzbereich prüfen was ein HMI-Panel beinhaltet. Um die Abdeckung, den Sensor, das Rückteil, den Controller und das Zeichnungspaket zu koordinieren, verwenden Sie das Benutzerdefinierte Designhandbuch für kapazitive Touch-Panels.

Verhindern Sie Display-Stress und Mura

Mura ist eine sichtbare Helligkeits- oder Farbabweichung über ein Display. Das Verkleben kann dazu beitragen, wenn das optische Material, die Vorrichtung, die Abdeckung, der Rahmen, das Aushärten oder der thermische Stapel ungleichmäßigen Stress auf ein empfindliches Display ausübt.

Überprüfen Sie den gesamten Lastpfad:

Abdeckungsflachheit und Steifigkeit
        +
Bonding-Materialdicke, Modul und Aushärteverhalten
        +
Display-Polarisator und Zellensensitivität
        +
Rahmenunterstützung, Dichtungskompression und Schraubenmoment
        +
Temperatur- und Materialausdehnung
        =
Installierter Display-Stress und Risiko der Bildgleichmäßigkeit

Kontrollen sollten beinhalten:

• genehmigte Unterstützungszonen vom Display-Lieferanten;
• Bereiche ohne Last und Sperrzonen;
• Flachheit von Abdeckung und Rahmen;
• Gleichmäßigkeit der Klebstoffschicht;
• Druckverteilung der Vorrichtung;
• Aushärtungsreihenfolge;
• Dichtungskompression und Anschläge;
• Befestigungsreihenfolge und Drehmomentkontrolle, wo zutreffend;
• Heiß- und Kaltbildprüfung;
• Anzeige der Testmuster, die zur Überprüfung der Gleichmäßigkeit ausgewählt wurden; und
• Nach Umwelt- und mechanischer Belastung erneut prüfen.

Verwenden Sie keinen starren Rahmen, um das Display gewaltsam zu glätten. Verwenden Sie den Klebstoff nicht, um einen unkontrollierten mechanischen Stapel auszugleichen. Ein weicher Klebstoff kann dennoch lokale Spannungen erzeugen, wenn Dicke, Aushärtung, Randbegrenzung oder Unterstützung variieren.

Dicke von Schaum, Dichtung, Abstandshalter und Klebstoff kontrollieren

Periphere Materialien steuern die Beziehung zwischen Abdeckung, Display und Gehäuse, auch wenn sie sich außerhalb des sichtbaren Bildes befinden.

Angeben:

• Material und Lieferantenklasse;
• Nennstärke und Toleranz;
• Komprimierte Stärke oder Endanschlag-Bedingung;
• Umriss, Verbindungen, Ecken und Ausschnitte;
• Abstand zu den aktiven und sichtbaren Bereichen des Displays;
• Oberflächenvorbereitung;
• Montagesequenz und Verweilzeit;
• Temperatur- und Feuchtigkeitskonditionierung;
• zulässige Quetsch- oder Kantbewegung;
• Funktion von Entlüftung, Abdichtung, Entwässerung oder Druckausgleich; und
• Inspektionsmethode.

Ein Schaumrahmen, der auf einer Seite höher ist, kann das Display kippen. Eine durch einen ungleichmäßigen Rahmen zusammengedrückte Dichtung kann das Modul verdrehen. Eine gedruckte schwarze Maske oder lokale Farbschicht kann die optische Klebefuge verändern. Fassen Sie diese Merkmale in einer Schnittzeichnung zusammen.

Legen Sie die austauschbare Einheit fest, bevor Sie das Verklebungskonzept verbindlich festschreiben

Eine vollständige Flächenverklebung verändert in der Regel eine Abdeckung, einen Touchsensor und ein Display von separaten Servicebauteilen in ein verklebtes Modul. Das Serviceteam sollte dies vor der Werkzeugherstellung wissen.

Definieren:

• vor-Ort-austauschbare Einheit;
• werkstattreparierbare Einheit;
• zugelassene wiederverwendete Teile;
• Trennwerkzeuge und Temperaturgrenzen;
• Rückstände- und Lösungsmittelbeschränkungen;
• Kriterien für Polarizer-, Beschichtungs-, Druck- und Touchsensorbeschädigungen;
• Anzeige-Kalibrierung oder Touch-Neuzuordnung nach dem Austausch; und
• erneut versiegeln und abschließend testen.

Die niedrigsten Montagekosten können die höchsten Servicekosten verursachen, wenn die austauschbare Einheit erst nach einem Feldfehler entdeckt wird.

Optischen Stapel in Stufen prototypisieren

JASPER’s aktueller Prototyping- Seite konzentriert sich auf Membranschalter- und Frontplattenmusterplanung. Sein nützliches Prinzip ist, dass ein Prototyp benannte Risiken beantworten muss. Er beweist nicht von selbst einen etablierten JASPER-Optik-Klebungsprozess oder die Display-Validierungsfähigkeit.

Verwenden Sie vier Stufen:

Stufe 1: Optisches Architektur-Muster

Vergleichen Sie Oberflächenfinish, Abdeckung, Luftraum, Randrahmen, OCA- oder LOCA-Konzepte unter Verwendung der vorgesehenen Display-Familie. Bewerten Sie Reflexion, Blendung, Bildkontrast, Parallaxe, Newtonsche Ringe und Betrachtungswinkelverhalten.

Stufe 2: Produktionsbereiter verklebter Stapel

Verwenden Sie kontrollierte Abdeckung, Drucken, Berührungssensor, Klebstoff, Display, Vorrichtungen, Reinigung, Laminierung oder Auftrag und Aushärtung. Erfassen Sie Blasen, Partikel, Ausrichtung, Erscheinungsbild der Klebstofflinie, Berührungsverhalten und Bildgleichmäßigkeit.

Stufe 3: Installierte HMI-Baugruppe

Installieren Sie den Stapel im realen Rahmen und Gehäuse mit Dichtung für Produktionszwecke, Befestigungen, PCB, Kabeln, Stromversorgung, Erdung und Anzeigeeinstellungen. Bewerten Sie Spannungen, Berührungskarten, Betrachtungswinkel, thermisches Verhalten, Staub- oder Feuchtigkeitspfade und Servicezugang.

Stufe 4: Prozess- und Änderungsnachweis

Bauen Sie über relevantes Material, Anzeige, Abdeckung, Klebstoff und Prozesschargen hinweg. Beziehen Sie genehmigte Umwelt-, mechanische, Lager-, Reinigungs-, Betriebs- und Servicebedingungen ein. Das Programm entscheidet über die Stichprobenanzahl und den Abnahmeplan.

Verwenden Sie eine Validierungsmatrix, nicht ein einzelnes Schönheitsmuster

Akzeptanzgrenzen müssen aus den Anforderungen von OEM, dem Anzeigezulieferer, dem Klebstofflieferanten und der bestätigten Produktionsfähigkeit stammen. Die Tabelle erstellt keine universellen Grenzen.

Inspektion um den Fehlermechanismus herum aufbauen

Die Sichtprüfung sollte Folgendes angeben:

• Beleuchtungsart, Intensität, Winkel und Hintergrund;
• Anzeige Ein/Aus-Zustand und Testmuster;
• Betrachtungsabstand und Winkel;
• Kriterien für aktive Fläche versus Rand;
• Blase, Hohlraum, Einschluss, Faser, Falte, Kante und Überlaufkategorien;
• Bildgleichmäßigkeitsmethode;
• kosmetische versus funktionale Anordnung;
• Probenkonditionierung vor der Inspektion; und
• Foto- oder Kartenanforderungen für Abweichungen.

Maß- und Prozessprüfung sollte folgendes umfassen:

• Abdeckungs- und Anzeige-Datums-Ausrichtung;
• Fenster- und aktiver Bereichs-Registrierung;
• Bond-Umriss und Kantenabstand;
• Stapeldicke;
• Abdeckung und Rahmenebenheit;
• Dichtung oder Abstandshalter Zustand;
• Materialcharge und Lagerdauerstatus;
• Laminierung, Abgabe, Aushärtung, Druck und Befestigungsaufzeichnung;
• Anzeige- und Touchfunktionsergebnis; und
• Nacharbeitsverlauf.

Keine sichtbaren Blasen ist unvollständig, wenn nicht die Sichtbedingung, der Bereich, die Größenklasse, der Prozessschritt und die Anforderungen nach der Umgebung definiert sind.

Herstellungsänderungen sperren

Behandeln Sie diese als kontrollierte Änderungen:

• Glas- oder Acrylqualität der Frontscheibe;
• Verstärkung, Hartbeschichtung, AG, AR, AF, Tönung oder andere Oberflächenbehandlung;
• Druckfarbe, Aushärtung, Schwarzmaskendicke oder Fenstertransmission;
• Touch-Sensor, Anschlusskabel, Controller, Firmware oder Abstimmung;
• Hersteller, Modell, Polarisator, Hintergrundbeleuchtung oder Revision anzeigen;
• OCA- oder LOCA-Lieferant, Qualität, Dicke, Los oder Lagerung;
• Reiniger, Grundierung, Plasma oder Oberflächenvorbereitung;
• Laminierdruck, Temperatur, Walze, Autoklav, Auftrag, Aushärtung oder Vorrichtung;
• Schaum, Dichtung, Abstandshalter, Rahmen, Blende oder Befestigung;
• Gehäusematerial oder Ebenheit;
• Nacharbeitsverfahren; und
• Prüflicht, Testmuster oder Abnahmeregel.

Ein alternatives Display mit derselben Umrissform kann einen anderen Polarisator, eine andere Oberfläche, eine andere Stützbegrenzung, eine andere Wärmeabgabe oder eine andere Druckempfindlichkeit haben. Führen Sie die betroffenen optischen, mechanischen, Berührungs- und Umweltprüfungen erneut durch.

Häufige Fehler im Optik-Stapel diagnostizieren

Verwenden Sie diese Tabelle nicht als ferngesteuerte Ursachenanalyse. Sie zeigt die nächsten zu sammelnden Beweise auf.

Wählen Sie nach Produktanforderung

Industriegeräte für Innenräume

Ein absichtlicher Luftspalt oder ein Randweg kann ausreichend sein, wenn das Umgebungslicht kontrolliert wird, das Display austauschbar ist und der Hohlraum sauber bleiben kann. Überprüfen Sie Blickwinkel, Gehäuseflexibilität, Vibrationen und den langfristigen Zustand des Hohlraums.

Geräte für den Außenbereich oder hohe Umgebungshelligkeit

Optisches Bonding sollte ernsthaft bewertet werden, da interne Reflexion mit dem Bild konkurrieren kann. Oberflächenbehandlung, Displayhelligkeit, thermische Belastung, UV, Dichtung, Kondensation, Touch und Wartung bleiben weiterhin Teil des Systems.

Medizinnahe oder häufig gereinigte Geräte

Eine kontinuierlich reinigbare Vorderseite kann ein verklebtes Cover begünstigen, aber das Projekt muss Reinigungschemikalien, Lesbarkeit des Bildes, Touch-Verhalten, Kantendichtung, Wartung und regulatorische Zuständigkeit definieren. Dieser Artikel weist keine Konformität mit Medizinprodukten zu.

Fahrzeug-, Marine- oder mobile Ausrüstung

Vibration, Blickwinkel, Temperatur, Feuchtigkeit, Handschuhgebrauch, Sonnenlicht, Wartung und Anzeigebetriebsdauer können eine verklebte Verbindung attraktiv machen. Der Systembesitzer muss die geltenden Umwelt-, optischen, Sicherheits- und Validierungsanforderungen definieren.

Wartungsintensive Ausrüstung

Wenn Displays während der Produktlebensdauer ausgetauscht werden sollen, vergleichen Sie ein modulares Luftspaltdesign mit einem vollständig verklebten Ersatzteil. Gehen Sie nicht davon aus, dass ein wiederverwendbarer Klebstoff eine praktische Trennung vor Ort ermöglicht.

Halten Sie die Designprüfung an, wenn Eingaben fehlen

Geben Sie den Stapel nicht frei, wenn:

1. Das Displaymodell und die Revision nicht kontrolliert werden.
2. Der Display-Lieferant die vorgeschlagenen Kontakt-, Druck-, Laminier- oder Aushärtungsbedingungen nicht genehmigt hat.
3. Das Abdeckmaterial, die Beschichtung, der Druck und die Ebenheit nicht definiert sind.
4. Die Position des Touchsensors und die Bond-Schnittstellen sind unklar.
5. OCA oder LOCA wird ohne eine genaue Lieferantenqualität und den Prozess angegeben.
6. Ausgasungen der Kunststoffabdeckung oder Umweltverträglichkeit wurden nicht überprüft.
7. Der Lastpfad für Rahmen, Dichtung, Befestigungselemente und Gehäuse fehlt.
8. Die Sichtanforderung ist nur scheint klar.
9. Die austauschbare Einheit und die Nacharbeitsregel sind unbekannt.
10. Der Prototyp verwendet nicht das echte Display, Gehäuse, den Touchscreen, die Verklebung und den Rahmen.
11. Mura, Blasen, Staub, Kondensation, Berührung und Serviceannahme sind undefiniert.
12. Ein lose sitzendes Gehäuse oder eine Verklebung wird mit einer IP-Schutzart versehen.

OEM Eingabeliste

Senden:

1. Abdeckungsumriss, Material, Dickenkonzept, Rand, Beschichtung, Druck, schwarze Maske, klares Fenster, Oberflächenfinish und Ebenheitsanforderung.
2. Display-Hersteller, exaktes Modell, Revision, aktive Fläche, Sichtbereich, Umriss, Polarisator, Montage, Kabel, Unterstützung, Druck, Temperatur und Lieferantenhandhabungslimits.
3. Touch-Sensor-Zeichnung, aktive Fläche, Rand, Anschlussleitung, Controller, Firmware, Masse, Abschirmung und aktueller Einstellstatus.
4. Vorgeschlagener Luftraum, Randkleber/Dichtung, OCA- oder LOCA-Lieferant und -Qualität.
5. Gehäuse-CAD, Blende, Rahmen, Befestigungen, Dichtung, Anschläge, Gehäusehohlraum, Belüftung, Entwässerung, Montagewinkel und Servicezugang.
6. Bedienerposition, Betrachtungswinkel, Umgebungslicht, Zielinhalt, Touch-Ziele, Handschuhe und Rückmeldung.
7. Lagern, Betrieb, Temperatur, Luftfeuchtigkeit, UV, Reinigung, Vibration, Stoß, Aufprall und andere Programm­bedingungen.
8. Optische, kosmetische, Blasen-, Partikel-, Bildgleichmäßigkeits-, Touch-, Dichtungs- und Service-Akzeptanzregeln.
9. Prototypenanzahl, Jahresvolumen, Display-Versorgungsmodell, Ersatzteilstrategie und Produktlebensdauerannahmen.
10. Verantwortungsmatrix für Displaylieferung, optische Verklebung, Touch-Tuning, Firmware, Gehäusevalidierung, Konformität, Reparatur und Änderungsfreigabe.

Das Eingabepaket sollte Annahmen in einer separaten Liste identifizieren. Verborgene Annahmen führen zu späten Werkzeug- oder Validierungsänderungen.

Häufig gestellte Fragen

Quellen

1. JASPER Elektronik, “HMI Montage.”
   https://www.jasperele.com/products/hmi-assembly/
2. JASPER Elektronik, “Glasschilder und frontseitige Glasplatten.”
   https://www.jasperele.com/products/graphic-overlays/glass-nameplate/
3. JASPER Elektronik, “Acryl (PMMA) Platten und Schilder.”
   https://www.jasperele.com/products/graphic-overlays/acrylic-panels/
4. JASPER Elektronik, “Kapazitives Touch-Bedienfeld für eine versiegelte Schnittstelle.”
   https://www.jasperele.com/case-studies/capacitive-touch-control-panel/
5. JASPER Elektronik, “Membrantastatur-Prototyping.”
   https://www.jasperele.com/capabilities/prototyping/
6. 3M, “Optisch klare Klebstoffe 8211, 8212, 8213, 8214 und 8215.”
   https://multimedia.3m.com/mws/media/530755O/3mtm-optically-clear-adhesives-8211-8212-8213-8214-8215.pdf
7. 3M, “Film zur Kontrastverbesserung CEF06XXN (OCA 826XN Serie) Technisches Datenblatt.”
   https://multimedia.3m.com/mws/media/1775341O/3m-contrast-enhancement-film-cef06xxn-oca-826xn-series-tds.pdf?fn=3m-film-cef06xxn-oca-826xn-series-tds.pdf
8. 3M, “Kontrastverstärkungsfolie CEF06XXN (826XN Serie).”
   https://www.3m.com/3M/en_US/p/d/b5005625004/
9. Henkel Adhesive Technologies, “Optische Verklebung für Fahrzeugdisplays.”
   https://next.henkel-adhesives.com/us/en/articles/optical-bonding-for-automotive-displays.html
10. Dymax, “Optische Displayverklebung.”
    https://dymax.com/markets/electronics/consumer/optical-display-bonding
11. Planar Systems, “Optisches Bonding FAQ.”
    https://www.planar.com/media/98791/planar-optical-bonding-faq.pdf
12. Planar Systems, “Erreichen einer besseren Lesbarkeit auf Displays durch optisches Bonding und entspiegelnde Oberflächenbehandlungen.”
    https://www.planar.com/media/98794/planar-optical-bonding-achieving-greater-legibility.pdf
13. Boston University Physics, “Newtons Ringe.”
    https://physics.bu.edu/~duffy/HTML5/Newtons_rings.html
14. Texas Instruments, “CapTIvate Technologiehandbuch: Designhandbuch.”
    https://software-dl.ti.com/msp430/msp430_public_sw/mcu/msp430/CapTIvate_Design_Center/1_83_00_08/exports/docs/users_guide/html/CapTIvate_Technology_Guide_html/markdown/ch_design_guide.html
15. Internationale Elektrotechnische Kommission, “IEC 60529: Schutzarten durch Gehäuse (IP-Code).”
    https://webstore.iec.ch/en/publication/2452
