Preparar archivos gráficos para teclados de membrana: guía de especificaciones 2026

El archivo gráfico de un teclado de membrana es el archivo de impresión vectorial organizado en capas que define todos los gráficos visibles, la máscara dead-front, las zonas en relieve y el contorno de troquelado de la lámina frontal. Entregue un PDF/X-4 listo para impresión o un archivo .ai editable, con referencias físicas aprobadas de tinta plana para soporte estucado, sangrado de 0,125″ y cada elemento de proceso en su propia capa identificada.

La mayoría de los rechazos de archivos gráficos en una fábrica de teclados de membrana se deben a los mismos motivos: el archivo llega acoplado en CMYK, las fuentes siguen siendo editables, falta el sangrado o las capas no están separadas. Los diseñadores gráficos e ingenieros de hardware OEM necesitan archivos listos para producción, con cifras concretas, normas identificadas y una lista de comprobación previa que refleje lo que el equipo de preimpresión del proveedor valida realmente antes de cotizar el utillaje.

§1 Qué significa realmente «archivo gráfico» en la producción de teclados de membrana

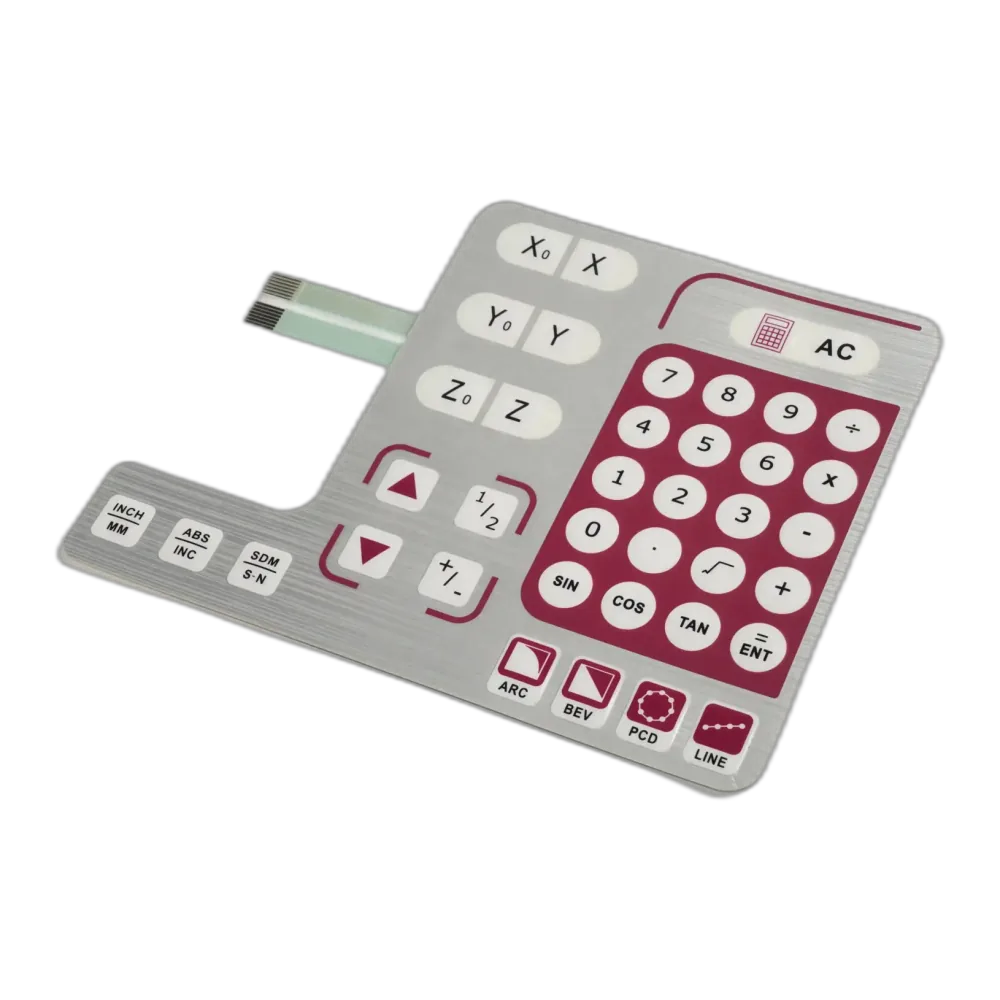

En impresión offset o comercial, «archivo gráfico» suele aludir a una sola capa visual. Un teclado de membrana es diferente. La lámina gráfica se sitúa sobre un conjunto que puede incluir una ventana de pantalla dead-front, zonas de teclas en relieve, una capa de apantallamiento EMI, guías de luz LED y un contorno troquelado con cola de encaje. Cada operación de producción necesita su propio patrón maestro, y todos se entregan dentro del mismo archivo gráfico.

Por tanto, un paquete completo de archivos gráficos para un teclado de membrana contiene, como mínimo:

• Capa gráfica — iconos, textos, leyendas, etiquetas de teclas y marcas, todos como trazados vectoriales sobre fondo transparente.
• Máscara dead-front — la zona opaca que oculta la pantalla LCD o LED cuando el dispositivo está apagado; se entrega como una forma vectorial negra al 100 % (a menudo denominada DEAD-FRONT).
• Patrón de relieve — contornos de las teclas elevadas y los relieves de borde o tipo almohadilla; solo líneas vectoriales, sin rellenos.
• Contorno de troquelado — el contorno de la zona de teclas junto con la cola o la forma recortada, dibujado como un único trazado cerrado en una capa DIE-CUT con una tinta plana magenta al 100 %.
• Aberturas de ventanas — zonas transparentes incoloras o coloreadas (pantalla, IR, lente LED).
• Marcas de registro o referencias de alineación — para alinear las capas durante la serigrafía y la laminación.
• Cajetín e información de revisión — nombre del archivo, revisión, iniciales del diseñador, fecha y unidades, impresos a escala 1:1.

Todos estos elementos se encuentran en un mismo archivo maestro, pero en capas separadas con nombre, nunca combinadas.

§2 Flujo de preparación del archivo gráfico en 7 pasos

Un flujo repetible permite que cada proyecto pase por preimpresión sin intercambios innecesarios. Los siguientes 7 pasos reflejan el orden que espera la mayoría de los proveedores de Norteamérica y Europa occidental.

Paso 1 — Confirmar las dimensiones mecánicas. Haga coincidir el tamaño de la mesa de trabajo con el plano mecánico del marco o la abertura de la carcasa. El contorno del archivo gráfico corresponde al corte final ; el sangrado se añade por fuera. Fije la mesa de trabajo a ese tamaño exacto antes de empezar a dibujar.

Paso 2 — Crear primero la estructura de capas. Antes de colocar cualquier gráfico, cree las capas identificadas que buscará el proveedor: ARTWORK-COLOR-01, ARTWORK-COLOR-02 (una por tinta plana), DEAD-FRONT, EMBOSS-RIM, EMBOSS-PILLOW, DIE-CUT, WINDOWS, REGISTRATION, TITLE-BLOCK. Identificar cada color impreso en una capa independiente convierte la separación de pantallas en una exportación definida, no en una interpretación.

Paso 3 — Dibujar vectores; no insertar imágenes ráster donde basten vectores. Los textos, líneas, iconos, logotipos y formas deben ser vectoriales. El único elemento ráster apropiado para un teclado de membrana es una fotografía real; incluso en ese caso debe colocarse a 600 dpi al tamaño final de impresión, sin ampliación.

Paso 4 — Definir los colores con referencias físicas de tinta plana aprobadas, no RGB ni CMYK. Seleccione cada color impreso de la biblioteca especificada para soporte estucado (PMS C) y aplíquelo como una muestra de tinta plana con nombre. No deben utilizarse simulaciones de cuatricromía, porque las tintas serigráficas se comportan de forma distinta a las del proceso offset de cuatro colores.

Paso 5 — Añadir sangrado, trapping y registro. Aplique un sangrado de 0,125 pulgadas (3,18 mm) en cada borde impreso, configure un trapping automático de 0,003–0,005 pulgadas (0,076–0,127 mm) entre tintas planas adyacentes y coloque tres cruces de registro en las esquinas, a 0,250 pulgadas (6,35 mm) por fuera de la línea de corte.

Paso 6 — Convertir todas las fuentes en contornos. Seleccione todo el texto, utilice la función de conversión en contornos o curvas del editor vectorial y compruebe los trazados resultantes. Las fuentes editables no se reproducirán correctamente en un RIP del proveedor que no disponga de la licencia correspondiente.

Paso 7 — Exportar a PDF/X-4 conservando las capas. Guarde el archivo maestro .ai o .cdr para mantener el historial de revisiones y exporte después un PDF/X-4 (ISO 15930-7) con transparencias acopladas que conserve las capas identificadas como grupos de contenido opcional. Envíe ambos archivos. El archivo nativo es la fuente de referencia; el PDF/X-4 es la versión lista para impresión.

§3 Elegir el formato de archivo: .ai, PDF/X-4, EPS y .cdr

Cuatro formatos vectoriales predominan en los archivos gráficos para teclados de membrana. No son intercambiables y solo dos suelen estar directamente listos para impresión.

Los formatos ráster acoplados — .jpg, .png, .tif, .bmp — no son aceptables como archivo maestro. Pierden la escalabilidad vectorial y los datos de tintas planas, y obligan al operario de preimpresión a redibujar las leyendas desde cero, lo que añade entre 2 y 5 días laborables al plazo de cotización. Una imagen ráster de 600 dpi solo es aceptable como elemento insertado dentro de un archivo maestro vectorial, nunca como el propio maestro.

La combinación recomendada actualmente es .ai (CC 2018+) como origen y PDF/X-4 como archivo de intercambio revisado. Este par transmite colores, capas, fuentes convertidas en contornos y transparencias a través de todos los RIP modernos utilizados en el sector.

§4 Especificaciones y normas de preimpresión

Las tolerancias de un teclado de membrana son más estrictas que las de una etiqueta de papel impresa, porque la lámina debe alinearse simultáneamente con un relieve tipo almohadilla, una ventana troquelada y el circuito inferior. Los valores siguientes son los que la mayoría de los proveedores de interruptores de membrana certificados según ISO 9001 indican como criterios de aceptación habituales; pueden acordarse valores más estrictos para cada proyecto.

Referencias físicas de color para teclados de membrana

Las películas de tinta serigráfica se comportan de forma distinta a las tintas CMYK utilizadas en impresión comercial. Una combinación CMYK que parece correcta en una prueba en pantalla puede desviarse entre 5 y 10 unidades dE al imprimirse con una malla de 305 y tinta de curado térmico. Defina el color objetivo mediante una referencia física aprobada y deje la mezcla de tinta a cargo del proveedor.

Las reglas son breves y estrictas:

1. Utilice la biblioteca especificada para soporte estucado (PMS C) en poliéster o policarbonato. Vincule el código Solid Coated elegido con una muestra física de tinta aprobada.
2. Use el código de referencia sin estucar (PMS U) solo para películas texturizadas sin recubrimiento; Autotex F157 con acabado mate es el ejemplo concreto de material.
3. No especifique tonos pastel o neón fluorescentes para teclados exteriores o expuestos a UV: los pigmentos fluorescentes se decoloran en meses bajo el sol directo.
4. Si el color corporativo solo está definido en CMYK, solicite al proveedor una equivalencia física de tinta plana en lugar de adivinar el código PMS C más cercano.
5. Rechace cualquier archivo cuyos colores estén etiquetados como «process» o «CMYK build»: no superarán la aprobación del color de la primera pieza con un criterio de aceptación dE 2000 ≤ 2,0.

§5 Lista de comprobación previa y los 6 motivos de rechazo más frecuentes

Los proveedores realizan una comprobación previa antes de fabricar el utillaje. La siguiente lista de 12 puntos refleja la utilizada por la mayoría de los fabricantes de interruptores de membrana con ISO 9001; completarla por parte del diseñador suele evitar intercambios que añaden de 3 a 7 días al proyecto.

• [ ] Tamaño de mesa de trabajo = tamaño de corte del plano mecánico, escala 1:1 y unidades indicadas
• [ ] Todos los colores impresos definidos como tintas planas con nombres exactos y códigos aprobados para soporte estucado
• [ ] Sangrado de 0,125″ / 3,18 mm en cada borde impreso
• [ ] Trapping de 0,003″–0,005″ entre tintas planas adyacentes
• [ ] Cruces de registro a 0,250″ por fuera del corte en tres esquinas
• [ ] Todas las fuentes convertidas en contornos o curvas
• [ ] Capas nombradas según la convención del proveedor (ARTWORK-COLOR-01, DEAD-FRONT, EMBOSS-*, DIE-CUT, WINDOWS, REGISTRATION, TITLE-BLOCK)
• [ ] Contorno de troquelado en la capa DIE-CUT , con un único trazado cerrado y tinta plana magenta al 100 %
• [ ] Grosor mínimo de línea respetado: 0,25 pt positiva / 0,5 pt en negativo
• [ ] Imágenes ráster colocadas a 600 dpi al tamaño final
• [ ] Separación de 0,150″ / 3,81 mm entre cualquier gráfico y el contorno exterior de corte
• [ ] Exportación PDF/X-4 guardada junto con el archivo nativo .ai o .cdr

Los seis motivos de rechazo más frecuentes coinciden con los puntos que más se omiten:

1. Archivo entregado como imagen ráster acoplada (.jpg / .png) en lugar de vector.
2. Colores especificados en CMYK o RGB en lugar de una referencia aprobada de tinta plana (PMS C).
3. Fuentes editables que provocan sustituciones en el RIP del proveedor.
4. Capas combinadas o sin nombre que obligan al operario a reconstruir las separaciones.
5. Sangrado inexistente o inferior a 0,125″, con bordes blancos después del troquelado.
6. Contorno de troquelado dibujado dentro de la capa gráfica y no en su propia capa de tinta plana.

§6 Preguntas frecuentes

¿Qué formato debo enviar para el archivo gráfico de un teclado de membrana?

Entregue un archivo editable .ai compatible con CC 2018 o posterior y una exportación PDF/X-4 (ISO 15930-7) como archivo de intercambio listo para impresión. El formato .cdr compatible con X7+ es otra opción de origen utilizada en las cadenas de suministro europeas. Los formatos ráster como .jpg, .png o .tif no son aceptables como archivo maestro.

¿Por qué usar referencias físicas para soporte estucado en lugar de CMYK?

Las tintas termoendurecibles serigráficas reproducen el color de forma distinta a las tintas offset de cuatricromía. Una combinación CMYK puede desviarse entre 5 y 10 unidades dE al depositarse sobre poliéster. Una muestra física de tinta aprobada, identificada por su código de referencia para soporte estucado (PMS C), vincula el color objetivo con la fórmula de mezcla y con un objetivo de aceptación dE 2000 ≤ 2,0 bajo ISO 12647-2.

¿Qué reglas de sangrado y trapping se aplican a la impresión de láminas gráficas?

Debe aplicarse un sangrado de 0,125″ (3,18 mm) en cada borde impreso de la lámina, y un trapping de 0,003″–0,005″ (0,076–0,127 mm) entre tintas planas adyacentes. Tres cruces de registro se sitúan a 0,250″ por fuera del corte en las esquinas. La tolerancia de registro serigráfico es ±0,010″; con inyección de tinta UV digital se reduce a ±0,005″.

¿Deben convertirse las fuentes en contornos antes de enviar el archivo?

Sí. Convierta todas las fuentes en contornos vectoriales o curvas antes de exportar y compruebe los trazados resultantes. El RIP del proveedor no dispondrá de las licencias de las fuentes comerciales, y el texto editable se sustituye silenciosamente por una fuente del sistema, alterando las leyendas y el espaciado.

¿Cómo se separan las capas en un archivo gráfico de teclado de membrana?

Cada color impreso, la máscara dead-front, los relieves, el troquelado, las ventanas, las marcas de registro y el cajetín se sitúan en su propia capa identificada. Los nombres habituales son ARTWORK-COLOR-01, DEAD-FRONT, EMBOSS-RIM, EMBOSS-PILLOW, DIE-CUT (tinta plana magenta al 100 %), WINDOWS, REGISTRATION y TITLE-BLOCK. Las capas nunca deben combinarse.

¿Qué resolución ráster se necesita?

Cuando deba insertarse una fotografía real —por ejemplo, la foto de un producto en un panel—, el elemento ráster debe tener 600 dpi al tamaño final de impresión. El mínimo absoluto es 300 dpi, solo aceptable para gráficos secundarios no críticos. Para textos, iconos y líneas, los vectores siempre deben preferirse a las imágenes ráster.

¿Cómo se entrega la máscara dead-front de la ventana de pantalla?

La máscara dead-front se sitúa en su propia capa DEAD-FRONT como una forma vectorial negra opaca al 100 % que cubre la zona LCD o de segmentos LED. Con la pantalla apagada, esa zona parece igual que el resto de la lámina; al iluminarse, los segmentos se ven a través de la tinta porque esta se formula para una transmisión aproximada del 5 % a la longitud de onda elegida.

¿Cuáles son los motivos más frecuentes de rechazo de archivos gráficos?

Los equipos de preimpresión señalan seis causas recurrentes: ráster acoplado en lugar de vector, colores CMYK o RGB en lugar de una referencia física aprobada de tinta plana (PMS C), fuentes editables sin convertir en contornos, capas combinadas o sin nombre, sangrado ausente o insuficiente y contornos de troquelado en la capa gráfica en lugar de una capa específica de tinta plana DIE-CUT. Completar la lista de comprobación previa evita de antemano la mayoría de estos problemas.

JASPER Electronics elaboró esta referencia técnica como fabricante de teclados de membrana y láminas gráficas para clientes OEM de Norteamérica, Europa occidental y Asia. JASPER no cobra la revisión gráfica de preimpresión en proyectos con el utillaje pagado.
