Panel HMI o teclado de membrana: cómo elegir

Elija un panel HMI cuando el producto deba mostrar información variable, menús, recetas, diagnósticos, varios idiomas o controles que dependan del contexto. Elija un panel de interruptores de membrana cuando los mandos e indicadores sean principalmente fijos, importe la posición física de las teclas o la respuesta táctil y la electrónica principal pueda interpretar un circuito de conmutación sencillo. Ambas categorías pueden combinarse: un conjunto HMI puede integrar una pantalla y teclas de membrana, y un panel de membrana puede incluir ventanas de pantalla e indicadores LED. La decisión real no es pantalla táctil frente a botones, sino cuánta información, software, hardware, profundidad de carcasa, mantenimiento, validación y capacidad de cambio debe admitir el producto.

Las páginas de conjuntos HMI a medida de JASPER
y paneles de interruptores de membrana a medida
representan dos arquitecturas de interfaz física. Antes de elegir una, el OEM debe definir las tareas del operador, las responsabilidades sobre la pantalla, la electrónica de control, el software, el conector, el montaje, el entorno, el modelo de mantenimiento y la validación final del sistema.

Un panel HMI y un panel de interruptores de membrana no son soluciones opuestas

Un panel de interruptores de membrana es un conjunto físico de entrada e indicación. Suele utilizar una carátula gráfica impresa fija, zonas de teclas independientes, un circuito flexible, cúpulas táctiles opcionales, ventanas de pantalla, indicadores, un flex de salida con conector y adhesivo posterior de montaje.

Un panel HMI es una arquitectura de interfaz de operador más amplia. Puede ser:

• una pantalla con entrada táctil;
• una pantalla con teclas físicas separadas;
• un ensamble de panel delantero personalizado alrededor de la electrónica del cliente;
• una pantalla, PCB, teclas, indicadores y conector en un solo conjunto; o
• un terminal completo con alimentación con procesador, tiempo de ejecución, comunicaciones y carcasa.

La superposición importa.

Panel de interruptores de membrana
    leyendas fijas + teclas independientes + circuito + indicadores + ventanas

Panel HMI basado en pantalla
    pantalla + entrada + controlador + entorno de ejecución + comunicaciones

Conjunto HMI híbrido
    pantalla + teclas de membrana + indicadores + PCB/FPC + conector + interfaz con la carcasa

No compare un terminal HMI completo y alimentado únicamente con la película superior de un interruptor de membrana. Compare arquitecturas completas dentro del mismo límite del sistema. Utilice la Guía de límites de hardware y software del panel HMI cuando el equipo del proyecto todavía necesita separar las responsabilidades de la superficie frontal, entrada, pantalla, circuito, conector, carcasa, tiempo de ejecución, PLC y máquina final.

Decisión rápida de arquitectura

Ninguna fila decide la arquitectura por sí sola. El equipo debe primero identificar qué requisitos son obligatorios y cuáles son preferencias.

Comience con el Modelo de Información

La pregunta más importante no es ¿Cuántos botones hay? Es ¿Permanece fijo el conjunto de información y comandos?

Un modelo de información fijo

Un panel de interruptores de membrana es un candidato natural cuando:

• los nombres de los comandos permanecen estables;
• cada tecla mantiene la misma función;
• el estado puede comunicarse mediante indicadores fijos, una pequeña ventana de visualización o la propia máquina;
• el host necesita entradas discretas de contacto o de matriz;
• el operador se beneficia de puntos de referencia físicos fijos; y
• las actualizaciones del producto no cambian regularmente el flujo de trabajo.

Los ejemplos incluyen equipos con un conjunto estable de teclas de inicio, parada, modo, reinicio, velocidad, navegación o punto de ajuste. La arquitectura exacta todavía depende del sistema, pero la interfaz no necesita redibujarse para cada estado.

Un modelo de información dinámico

Una HMI basada en pantalla se vuelve más útil cuando:

• los controles cambian según el modo de operación;
• el operador debe navegar por menús o registros;
• el producto muestra tendencias, diagramas, alarmas o diagnósticos detallados;
• los valores requieren entrada directa;
• diferentes usuarios reciben diferentes funciones;
• deben estar disponibles varios idiomas sin reemplazar el arte frontal; o
• las versiones futuras pueden agregar flujos de trabajo mediante software.

ISA101 incluye la navegación entre pantallas, los gráficos, los elementos dinámicos, las alarmas, la seguridad y las interfaces con programas y bases de datos dentro de la disciplina HMI para fabricación.[6] Estas funciones no proceden solo de una cubierta frontal o una pantalla: requieren diseño de pantallas, comportamiento del entorno de ejecución, datos, comunicaciones, integración con el controlador y validación.

Información mixta

Muchos productos tienen ambos:

• acciones fijas repetidas que se benefician de las teclas físicas; y
• información cambiante que pertenece a una pantalla.

Ese es el caso de un HMI híbrido. La pantalla gestiona el contexto, las instrucciones, los valores y los diagnósticos; las teclas de membrana se reservan para acciones estables, navegación, confirmación u otras entradas repetidas. La división debe basarse en las tareas del operador, no en la simetría visual.

Comparar cadenas de señal completas

Una tecla de membrana y un objetivo táctil mostrado en pantalla generan cadenas de ingeniería distintas.

Cadena funcional de un panel de interruptores de membrana

Leyenda impresa
    -> zona física de la tecla
    -> cierre de contacto o estado de la matriz
    -> flex o cable y conector
    -> entrada del sistema principal
    -> respuesta de la máquina o de la pantalla

Cadena HMI basada en pantalla

Objeto de pantalla
    -> entrada táctil o de tecla
    -> sensor/controlador
    -> tiempo de ejecución de HMI
    -> comunicación o entrada del host
    -> PLC o lógica de la máquina
    -> respuesta de la pantalla y de la máquina

La segunda cadena no es automáticamente peor. Soporta funciones que la primera cadena no puede proporcionar por sí misma. También crea más interfaces para poseer, documentar, actualizar, diagnosticar y validar.

Retroalimentación táctil y operación sin mirar

Un panel de interruptores de membrana puede proporcionar:

• retroalimentación táctil a través de un domo;
• contacto no táctil;
• ubicación de teclas en relieve o sobresaliente;
• espaciado fijo;
• leyendas impresas o retroiluminadas; y
• retroalimentación local LED.

Esto puede ayudar a un operador a localizar controles repetidos por posición y tacto. El resultado todavía depende del tamaño de la tecla, el espaciado, el soporte, el comportamiento de activación, el uso de guantes, la geometría de la superficie y el recubrimiento circundante.

Una pantalla táctil plana no proporciona el desplazamiento de las teclas por sí misma. La retroalimentación puede provenir de:

• un cambio de estado visible;
• una señal audible;
• vibración o actuación háptica;
• una tecla física separada; o
• respuesta de la máquina.

No trate el clic táctil como prueba de que un comando fue aceptado. Confirma un evento físico en la tecla. El controlador y la máquina todavía deciden si el comando es válido y se ejecuta.

El estudio de caso de control industrial en el sitio de JASPER describe por qué estructura de las teclas, durabilidad de las leyendas, recorrido del cable posterior, compatibilidad del conector y ajuste con la carcasa
debe revisarse conjuntamente para una interfaz de máquina. Es un marco de aplicación, no un requisito universal ni un resultado reclamado para cada panel.

Necesidad de pantalla y densidad de información

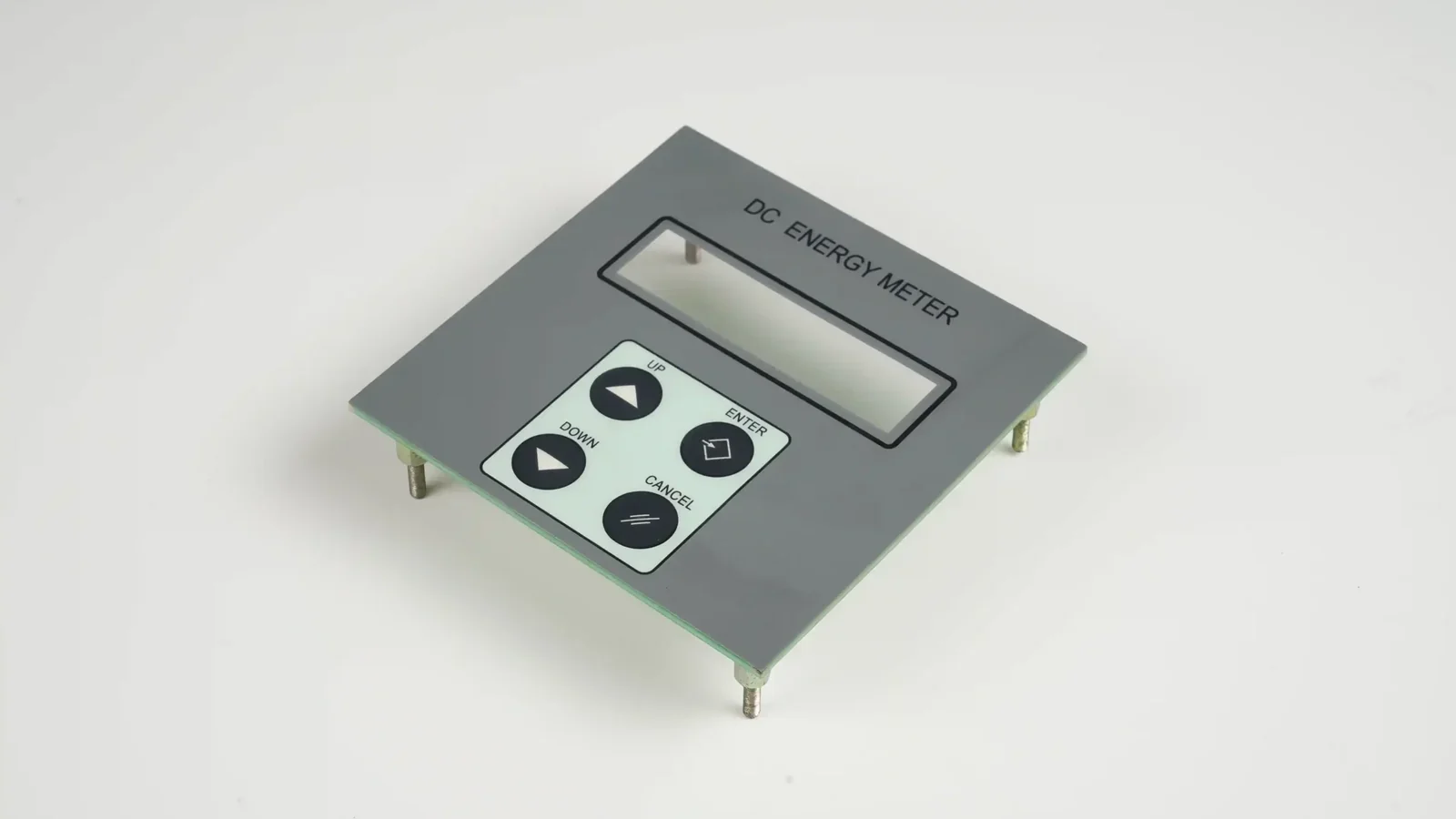

Un panel de membrana puede incluir:

• ventanas de visualización transparentes o tintadas;
• máscaras impresas;
• indicadores LED;
• iconos de frente muerto;
• pantallas segmentadas simples suministradas por el OEM; y
• etiquetas alrededor de una pantalla separada.

Por lo tanto, puede soportar una pantalla sin convertirse en un terminal de software HMI completo.

Un HMI basado en pantalla es más adecuado cuando la propia pantalla lleva una gran parte del flujo de trabajo del operador. El proyecto entonces necesita definir:

• áreas activas y visibles de la pantalla;
• gráficos y regiones seguras;
• área activa táctil;
• jerarquía de pantalla;
• propiedad de los datos;
• comportamiento de alarmas y estado;
• roles de usuario;
• interfaces de controlador y comunicación;
• estados de inicio, fallo y actualización; y
• validación de cada estado y transición relevante.

La pantalla puede reducir el número de leyendas impresas, pero no elimina los requisitos de superficie frontal, tacto, conectores, carcasa, retroalimentación o servicio.

Dependencia de hardware y software

El alcance confirmado de JASPER en este Blog es hardware de interfaz física y ensamblaje.
No incluye programación de PLC, configuración de SCADA, desarrollo en tiempo de ejecución de HMI,
suministro de PC industrial, validación de ciberseguridad o ingeniería completa de gabinete de control.

Profundidad del recinto, montaje y empaquetado

Un panel de membrana delgada puede adherirse a la superficie de un recinto, pero el diseño completo aún puede incluir:

• cúpulas táctiles;
• capas espaciadoras;
• iluminación de fondo;
• ventanas de visualización;
• soporte PCB;
• hardware de conectores;
• características de la junta o bisel; y
• despeje de cables.

Un HMI basado en pantalla generalmente necesita profundidad adicional para el módulo de visualización, controlador, conector, curvas de cable, soporte, camino térmico y acceso de servicio. Un terminal estándar también puede requerir clips o sujetadores de montaje trasero.

No compare solo el grosor de la cara frontal. Compare el conjunto completo de la instalación:

1. proyección frontal;
2. recorte de la carcasa;
3. profundidad trasera;
4. acceso a cables y conectores;
5. área de sujetador o adhesivo;
6. soporte de pantalla y PCB;
7. secuencia de ensamblaje; y
8. ruta de extracción.

Un HMI visualmente compacto todavía puede entrar en conflicto con un soporte interno, arnés o herramienta de servicio.

Sellado, Limpieza y Límites Ambientales

Ambas arquitecturas pueden contribuir a un frente limpiable y sellado. Ninguna obtiene una clasificación de ingreso por nombre de categoría.

Un panel de membrana puede usar una superficie impresa continua, adhesivo trasero, detalles de junta, zonas de teclas selladas y salidas de cola controladas. Aún pueden ocurrir riesgos en:

• el perímetro del panel;
• ventana de visualización;
• LED o abertura de guía de luz;
• salida de cable;
• conector;
• costura de la carcasa;
• sujeción; y
• área de unión dañada o contaminada.

Un HMI basado en pantalla puede usar una lente de cubierta, sensor táctil unido, bisel, junta, carcasa, sellos de conector y recubrimiento trasero. Los riesgos aún pueden ocurrir en las mismas interfaces, además de las uniones de servicio y los límites del módulo de visualización.

La IEC 60529 clasifica los grados de protección proporcionados por las envolventes.[8] Por lo tanto, la reclamación final depende de la configuración de la envolvente evaluada, montaje, compresión, aberturas, conectores y proceso de ensamblaje. Un interruptor de membrana suelto, lente de cubierta o junta no transfiere su protección asumida a toda la máquina.

Los requisitos de limpieza deben indicar los agentes reales, la concentración o el método de uso cuando se conozcan, la frecuencia, la temperatura, la abrasión y si el producto se limpia con un paño, se rocía, se enjuaga o se expone durante la operación. Se limpia con un paño no es una especificación de material.

Ciclo de vida del producto y gestión de cambios

Las arquitecturas envejecen de manera diferente.

Ciclo de vida del panel de interruptores de membrana

Los posibles factores de cambio incluyen:

• revisión gráfica;
• cambio de idioma;
• cambio de función clave;
• cambio de domo o espaciador;
• cambio de circuito o disposición de pines;
• cambio de adhesivo o superficie;
• cambio de LED o retroiluminación;
• revisión de cola, conector o carcasa; y
• cambio de material o fuente de proceso.

Un conjunto de comandos estable puede seguir siendo útil sin un ciclo de vida del software de la pantalla. Cambiar leyendas fijas o funciones de teclas generalmente requiere arte controlado o revisión de hardware.

Ciclo de vida de HMI basado en pantalla

Los posibles factores de cambio incluyen:

• disponibilidad del módulo de pantalla;
• disponibilidad del controlador táctil;
• revisión del procesador o de la memoria;
• sistema operativo o soporte de ejecución;
• requisitos de comunicación o de seguridad;
• revisión del contenido de la pantalla;
• actualización de firmware;
• cambio de conector o cable;
• gráficos o localización; y
• carcasa o revisión térmica.

El software puede cambiar la interfaz visible sin reemplazar el arte frontal, pero el proyecto debe gestionar la versionado, regresión, entrega de actualizaciones y soporte.

Preguntas sobre el ciclo de vida para ambos

Preguntar:

• ¿Cuánto tiempo debe permanecer disponible la plataforma del producto?
• ¿Qué piezas se pueden sustituir sin cambio de herramientas o software?
• ¿Quién es responsable del monitoreo del fin de vida?
• ¿Cambiar el display, el controlador, el diseño o el material es un cambio de forma-ajuste-función?
• ¿Qué evidencia debe repetirse después de un cambio?
• ¿Deben las unidades en campo permanecer visual y funcionalmente idénticas?
• ¿Cómo se identifican las piezas de repuesto y las revisiones?

No asuma que ninguna actualización de software significa ningún riesgo en el ciclo de vida, o que una interfaz definida por software pueda cambiar sin revalidación.

Mantenibilidad y Aislamiento de Fallos

Defina la unidad reemplazable antes de finalizar adhesivo, junta, sujetador, conector, montaje de la pantalla y acceso de prueba.

Un frente unido permanentemente puede soportar una superficie limpia, pero hace que el reemplazo en campo sea más difícil. Un terminal removible puede simplificar el reemplazo del módulo, pero puede crear un recorte mayor, bisel o requerimiento de profundidad trasera. No hay un ganador universal en servicio.

Estructura de costos: Compare la integración total, no el precio de una unidad

Este blog no asigna un cruce de precio universal. El costo real depende de dimensiones, capas, pantalla, electrónica, herramientas, volumen, proveedores, software, pruebas, carcasa, certificación y servicio.

Para una interfaz estable, las capas adicionales de visualización y software pueden no crear un valor útil. Para un flujo de trabajo cambiante, forzar toda la información en etiquetas y teclas fijas puede crear un panel confuso, indicadores adicionales o revisiones de hardware repetidas.

Carga de Validación por Arquitectura

Panel de interruptor de membrana

Las verificaciones específicas del proyecto pueden incluir:

• apariencia y obra de arte;
• color y superficie;
• dimensiones y registro;
• activación y liberación de la tecla;
• continuidad, cortocircuito/abierto y conexión de pines;
• función de LED o retroiluminación;
• alineación de la ventana de visualización;
• ajuste del adhesivo o la junta;
• cola y conector;
• ajuste del recinto instalado;
• limpieza y exposición ambiental; y
• trazabilidad de la producción.

Panel HMI basado en pantalla

Además de las verificaciones físicas relevantes, el sistema puede necesitar:

• función de pantalla y aceptación visual;
• mapeo táctil y comportamiento de los bordes;
• revisión de conexión a tierra y protección
• inicio y apagado;
• interrupción y recuperación de energía;
• estado de la pantalla y navegación;
• validez de los datos y comportamiento de datos obsoletos;
• pérdida de comunicación;
• acceso y configuración del usuario;
• control de versiones de firmware y software;
• comportamiento de actualización y reversión;
• localización;
• diagnósticos; y
• respuesta completa de la máquina.

Interfaz híbrida

El híbrido también debe demostrar que los objetos de la pantalla, las teclas físicas, los indicadores y los estados de la máquina coinciden. Una tecla física etiquetada RESET, por ejemplo, no debería crear un resultado ambiguo cuando la pantalla actual desactiva o redefine la acción.

La ISO 9241-210 trata el diseño centrado en el ser humano como una actividad del ciclo de vida y reconoce que tanto el hardware como el software afectan la interacción.[7] Por lo tanto, la validación debe seguir la cadena completa de tareas y estados, y no detenerse después de que el panel frontal apruebe la inspección.

Patrones de arquitectura

Patrón 1: Panel de control de membrana fija

Usar cuando:

• el conjunto de comandos es estable;
• no se requiere una pantalla enriquecida;
• el host acepta entradas discretas o de matriz;
• la ubicación fija de las teclas es valiosa; y
• las actualizaciones de producto rara vez cambian el flujo de trabajo del operador.

Principales riesgos:
leyendas abigarradas, mal espaciado de teclas, desajuste de conectores, sensación táctil no soportada,
y revisiones de arte después de la herramienta.

Patrón 2: Panel de membrana alrededor de una pantalla separada

Usar cuando:

• la pantalla presenta valores o estado;
• las teclas físicas manejan la navegación o los comandos;
• el OEM posee la pantalla y el software; y
• la superficie frontal necesita un diseño coordinado de ventana, tecla, indicador y montaje.

Principales riesgos: alineación de la ventana de la pantalla, asignación de tecla a pantalla, tolerancias de la carcasa y responsabilidades de proveedores separados.

Patrón 3: Ensamblaje personalizado de pantalla táctil HMI

Usar cuando:

• el contenido de la pantalla cambia según el modo;
• la entrada de datos, los menús, los gráficos o la localización son importantes;
• se prefiere una superficie frontal continua; y
• el OEM puede poseer el controlador, tiempo de ejecución, comunicación y validación.

Principales riesgos: pila de cobertura táctil, puesta a tierra, comportamiento con humedad/guantes, disponibilidad de pantalla, estados del software y acceso al servicio.

La guía de diseño de sensores táctiles de Microchip considera los efectos de la cubierta táctil y el apantallamiento como entradas para el diseño del sensor.[9] Por lo tanto, un cambio cosmético en la cubierta o la carcasa puede afectar el rendimiento táctil y requerir revisión o reajuste.

Patrón 4: Terminal estándar HMI con alimentación

Usar cuando:

• una plataforma estándar de tiempo de ejecución y comunicación se ajusta a la máquina;
• la sustitución modular de campo es valiosa;
• la forma frontal personalizada y la profundidad mínima son menos importantes; y
• el OEM acepta el ciclo de vida y el entorno de software del proveedor del terminal.

Principales riesgos: dependencia del proveedor, obsolescencia del producto, migración de software, restricciones de bisel/recorte y apariencia limitada personalizada.

Patrón 5: HMI híbrido personalizado

Usar cuando:

• la información cambiante pertenece a una pantalla;
• las acciones repetidas se benefician de teclas físicas;
• los indicadores locales o la iluminación de fondo mejoran el uso; y
• un ensamblaje frontal coordinado puede reducir conflictos de ajuste y alineación.

Riesgos principales: el híbrido hereda el trabajo físico, de visualización, de controladores, de software y de validación entre estados. El híbrido no es automáticamente el compromiso más simple.

Una tarjeta de puntuación de selección práctica

Para cada requisito, márquelo como:

• Criterio excluyente: la arquitectura no puede ser aprobada sin él;
• Criterio ponderado: importante, pero puede negociarse frente a otro requisito; o
• Preferencia: deseable pero no determinante en la decisión.

Luego registra evidencia, no solo una puntuación.

No totalice la última columna mecánicamente. Resuelva primero cada puerta, luego compare la lista de materiales completa, el software, la validación, el servicio y el plan de ciclo de vida.

Patrones de Decisión Representativos

Estos son ejemplos de arquitectura, no reclamos de clientes.

Controles de máquina estables con unos pocos indicadores de estado

Un panel de interruptores de membrana puede ser adecuado cuando el equipo tiene una secuencia de operación fija, etiquetas de teclas estables, unos pocos estados de indicadores y un controlador principal que ya maneja la lógica.

Equipo de proceso dirigido por recetas

Un HMI basado en pantalla puede ser adecuado cuando los operadores seleccionan recetas, ingresan valores, revisan alarmas y acceden a páginas de mantenimiento. Las teclas físicas pueden permanecer para comandos frecuentes o fijos.

Instrumento de laboratorio con resultados cambiantes y navegación repetida

Una interfaz híbrida puede ser adecuada cuando la pantalla muestra mediciones y registros mientras un pequeño conjunto de teclas fijas maneja la navegación o el reconocimiento.

Plataforma de máquina industrial estándar

Un terminal estándar puede ser adecuado cuando el OEM valora un tiempo de ejecución conocido, soporte de comunicación y módulo reemplazable más que una forma frontal personalizada.

Cuando un Panel de Interruptores de Membrana No es Adecuado

Reconsidere un panel de membrana independiente cuando:

• la interfaz necesite muchos controles cambiantes;
• los operadores deban revisar información densa o gráfica;
• los cambios de idioma crearían muchas variantes de obras de arte;
• las funciones futuras dependen de flujos de trabajo de pantalla flexibles;
• el panel se llenaría de etiquetas e indicadores; o
• el host no puede aceptar la arquitectura de entrada y retroalimentación requerida.

Agregar más teclas impresas no es un sustituto de una arquitectura de información.

Cuando un HMI basado en pantalla es la opción incorrecta

Reconsidere un HMI basado en pantalla cuando:

• la tarea tiene solo algunos comandos estables;
• la pantalla no añade información útil;
• el proyecto carece de software, tiempo de ejecución, versión y propiedad de soporte;
• la profundidad de la carcasa, la energía, la térmica o las restricciones de servicio no están resueltas;
• el producto no puede gestionar la obsolescencia de la pantalla o del controlador;
• los operadores requieren puntos de referencia físicos fijos que la interfaz propuesta no proporciona; o
• el esfuerzo de validación no está acorde con la complejidad del software y la comunicación.

Una pantalla no es una actualización automática.

Prototipa la Decisión, No Solo la Apariencia

Use la capacidad de prototipado de interruptores de membrana de JASPER como punto de partida para la planificación de muestras físicas. Las etapas reales del prototipo deben coincidir con la arquitectura.

Posibles preguntas sobre el prototipo:

1. ¿Puede el operador completar la tarea con la tecla y la división de pantalla propuestas?
2. ¿Son las teclas fijas grandes, espaciadas, soportadas y ubicadas correctamente?
3. ¿Es legible la pantalla a través de la ventana y el recubrimiento reales?
4. ¿Funciona el tacto a través de la cubierta real y la pila instalada?
5. ¿Encajan el conector, la cola, el cable y la profundidad trasera?
6. ¿Se puede ensamblar y desmontar el panel o el terminal?
7. ¿Coinciden la tecla, el indicador, la pantalla, el controlador y los estados de la máquina?
8. ¿Qué partes de la muestra son solo de apariencia y cuáles son representativas de la producción?

Un prototipo de apariencia puede responder preguntas sobre el diseño. No puede validar la electrónica, el comportamiento táctil, el sellado, el software, la comunicación ni el ciclo de vida.

Errores comunes de comparación

Comparar un sensor táctil con un panel de membrana completo

Un sensor táctil es un componente de entrada. Compare arquitecturas completas de panel frontal y sistema.

Suponiendo que cada HMI es una pantalla táctil

Un HMI puede usar teclas físicas, táctil, información solo de visualización o un híbrido.

Suponiendo que cada panel de membrana no tiene pantalla

Un panel de membrana puede integrar ventanas de visualización, indicadores y controles alrededor de una pantalla separada.

Comparando solo el precio unitario

Incluya pantalla, electrónica, software, herramientas, envolvente, validación, actualizaciones, servicio y obsolescencia.

Tratar los gráficos fijos como una debilidad en cada producto

Los textos fijos pueden ser apropiados cuando la tarea es estable y clara. Se convierten en una limitación cuando los flujos de trabajo o los idiomas cambian.

Tratar la flexibilidad del software como gratuita

Los cambios en la pantalla requieren propiedad, control de versiones, regresión, liberación y soporte.

Afirmar que una arquitectura está sellada por defecto

La configuración completa del recinto y del ensamblaje determina la protección contra la entrada de elementos.

Trasladar todos los controles a una pantalla sin revisión de tareas

La pantalla debe tener la propiedad de funciones que se beneficien del contexto y del cambio. Los controles físicos pueden seguir siendo apropiados para acciones repetidas, ubicadas o independientes.

Dejar indefinida la unidad reemplazable

El ensamblaje, los sujetadores, los conectores, las juntas y el acceso de servicio dependen de lo que se vaya a reemplazar.

Lista de verificación de entrada de OEM

Proporcionar:

1. Tipo de equipo, usuario, postura, guantes, iluminación y entorno de operación.
2. Inventario completo de comandos, estados, alarmas, valores e información.
3. Qué controles y etiquetas son fijos, condicionales o se espera que cambien.
4. Necesidad de gráficos de visualización, entrada de datos, recetas, tendencias, registros, idiomas o roles de usuario.
5. Necesidad de retroalimentación táctil, recorrido de teclas, ubicación fija, retroalimentación audible, visual o háptica.
6. Contorno del recinto, recorte, superficie de montaje, profundidad trasera, acceso de cables y ruta de servicio.
7. Dibujos del módulo de visualización y táctil, áreas activas, conectores, alimentación y propiedad.
8. Circuito, PCB/FPC, asignación de pines, conector, entrada del host, comunicación, conexión a tierra y requisitos de blindaje.
9. Tiempo de ejecución, PLC, software, firmware, localización, actualización, diagnóstico y propiedad de ciberseguridad.
10. Limpieza, humedad, contaminantes, temperatura, vibración, ciclo de vida y requisitos de almacenamiento.
11. Unidad reemplazable, plan de repuestos, vida del producto, propietario de la obsolescencia y sustituciones aprobadas.
12. Propósito del prototipo, matriz de validación, criterios de aceptación, volumen, trazabilidad y proceso de control de cambios.

Si la arquitectura aún está abierta, proporcione tanto la lista de tareas como el diagrama de bloques del sistema. Un proveedor no puede seleccionar la interfaz solo a partir de una representación frontal.

Preguntas Frecuentes

Seleccione la Arquitectura Antes de Congelar el Panel Frontal

Envíe la lista de tareas, inventario de información, dibujo de la carcasa, datos de la pantalla y electrónica, requisitos de teclas o táctiles, mapa de conectores, ambiente, plan de servicio, vida del producto y objetivos de validación a través de JASPER RFQ formulario. La primera revisión debería decidir si el producto necesita un panel de membrana fija, HMI basado en pantalla, terminal estándar o ensamblaje híbrido antes de que se libere el arte detallado y las herramientas.

Fuentes

1. JASPER Electronics, “Ensamblaje personalizado de HMI para paneles frontales de OEM e interfaces de operador.” https://www.jasperele.com/products/hmi-assembly/
2. JASPER Electronics, “Paneles de interruptores de membrana personalizados.” https://www.jasperele.com/products/membrane-switches/membrane-switch-panels/
3. JASPER Electrónica, “Teclado de membrana de control industrial para interfaz de máquina.”
   https://www.jasperele.com/case-studies/industrial-control-membrane-keypad/
4. JASPER Electrónica, “Prototipado de interruptores de membrana.”
   https://www.jasperele.com/capabilities/prototyping/
5. JASPER Electrónica, “¿Qué es un panel HMI? Capas de hardware e integración de OEM.” https://www.jasperele.com/resources/what-is-an-hmi-panel/
6. Sociedad Internacional de Automatización, “ISA101, Interfaces Hombre-Máquina.” https://www.isa.org/standards-and-publications/isa-standards/isa-standards-committees/isa101
7. Organización Internacional de Normalización, “ISO 9241-210:2019, Ergonomía de la interacción humano-sistema – Parte 210: Diseño centrado en el ser humano para sistemas interactivos.” https://www.iso.org/standard/77520.html
8. Comisión Electrotécnica Internacional, “IEC 60529:1989+AMD1:1999+AMD2:2013 CSV, Grados de protección proporcionados por envolventes (Código IP).” https://webstore.iec.ch/en/publication/2452
9. Microchip Technology, “Guía de diseño de sensores táctiles capacitivos AN2934.” https://onlinedocs.microchip.com/oxy/GUID-A8A0085D-58D1-4E41-A07D-B93BFDE11AFE-en-US-4/GUID-80CF1688-09E6-46D2-B2C6-44743EA74277.html
