HMI-Panel vs. Folientastatur: Auswahlhilfe

Wählen Sie ein HMI-Panel, wenn das Produkt wechselnde Informationen, Menüs, Rezepte, Diagnosen, mehrere Sprachen oder kontextabhängige Bedienelemente anzeigen muss. Wählen Sie ein Folientastatur-Panel, wenn Befehle und Anzeigen überwiegend fest sind, die physische Tastenposition oder Rückmeldung wichtig ist und die Host-Elektronik einen einfachen Schaltkreis interpretieren kann. Die Kategorien können sich überschneiden: Eine HMI-Einheit kann ein Display plus Folientasten enthalten, und ein Folientastatur-Panel kann Anzeige-Fenster und LED-Anzeigen enthalten. Die eigentliche Entscheidung ist nicht Touch versus Tasten. Es geht darum, wie viele Informationen, Software, Hardware, Gehäusetiefe, Service, Validierung und Änderungen das Produkt unterstützen muss.

JASPER’s kundenspezifische HMI Baugruppe
und kundenspezifisches Membranschalter-Panel
Seiten repräsentieren zwei physische Schnittstellenrouten. Der OEM muss noch die Betreiberaufgaben, die Anzeigehoheit, die Steuerelektronik, die Software, den Anschluss, die Montage, die Umwelt, das Servicemodell und die endgültige Systemvalidierung definieren, bevor eine der Routen ausgewählt werden kann.

HMI Bedienfeld und Membranschalter-Panel sind nicht exakt gegensätzlich

Ein Membranschalterpanel ist eine physische Eingabe- und Anzeigeeinheit. Es verwendet üblicherweise gedruckte feste Grafiken, einzelne Tastenbereiche, eine flexible Leiterplatte, optionale taktile Kuppeln, Anzeigefenster, Anzeigen, einen Steckeranschluss und rückseitigen Montagekleber.

Ein HMI-Panel ist eine umfassendere Bedienerschnittstellenarchitektur. Es kann sein:

• ein Display mit Touch-Eingabe;
• ein Display mit separaten physischen Tasten;
• eine kundenspezifische Frontplattenbaugruppe um die Elektronik des Kunden;
• ein Display, PCB, Tasten, Anzeigen und Anschluss in einer Baugruppe; oder
• ein komplettes, mit Strom versorgtes Terminal mit Prozessor, Laufzeitumgebung, Kommunikation und Gehäuse.

Die Überlappung ist wichtig.

Membranschalttafel
    feste Beschriftungen + einzelne Tasten + Schaltung + Anzeigen + Fenster

Display-basiertes HMI-Panel
    Anzeige + Eingabe + Controller + Laufzeit + Kommunikation

Hybrides HMI-Modul
    Anzeige + Membrantasten + Anzeigen + PCB/FPC + Stecker + Gehäuseschnittstelle

Vergleichen Sie keinen vollständig mit Strom versorgten HMI-Terminal nur mit der oberen Folie eines
Membranschalters. Vergleichen Sie vollständige Architekturen an der gleichen Systemgrenze.
Verwenden Sie die HMI-Panel-Hardware- und Software-Grenzleitfaden wenn das Projektteam noch die Verantwortlichkeiten für die Frontfläche, Eingabe, Anzeige, Schaltung, Anschluss, Gehäuse, Laufzeit, SPS und Endmaschine trennen muss.

Schnelle Architekturentscheidung

Keine Zeile entscheidet allein über die Architektur. Das Team sollte zuerst identifizieren, welche Anforderungen verbindlich und welche bevorzugt sind.

Beginnen Sie mit dem Informationsmodell

Die wichtigste Frage ist nicht Wie viele Tasten gibt es? Sondern Bleibt der Informations- und Befehlsumfang unverändert?

Ein festes Informationsmodell

Ein Membranschalter-Panel ist eine naheliegende Wahl, wenn:

• die Befehlsnamen stabil bleiben;
• jede Taste dieselbe Funktion behält;
• der Status durch feste Anzeigen, ein kleines Displayfenster oder die Maschine selbst kommuniziert werden kann;
• Der Host benötigt diskrete Kontakteingänge oder Matrixeingänge;
• der Bediener profitiert von festen physischen Orientierungspunkten; und
• Produktaktualisierungen ändern den Arbeitsablauf nicht regelmäßig.

Beispiele sind Geräte mit einem stabilen Satz von Start-, Stopp-, Modus-, Rücksetz-, Geschwindigkeits-, Navigations- oder Sollwerttasten. Die genaue Architektur hängt weiterhin vom System ab, aber die Schnittstelle muss sich nicht für jeden Zustand neu zeichnen.

Ein dynamisches Informationsmodell

Ein anzeige-basiertes HMI wird nützlicher, wenn:

• Steuerungen je nach Betriebsart ändern;
• der Bediener Menüs oder Datensätze durchsuchen muss;
• das Produkt Trends, Diagramme, Alarme oder detaillierte Diagnosen zeigt;
• Werte eine direkte Eingabe erfordern;
• verschiedene Benutzer unterschiedliche Funktionen erhalten;
• Mehrere Sprachen müssen verfügbar sein, ohne die Frontgrafik zu ersetzen; oder
• zukünftige Versionen können Workflows über Software hinzufügen.

ISA101 umfasst Bildschirmnavigation, Grafiken, dynamische Elemente, Alarmierung, Sicherheit und Schnittstellen zu Programmen und Datenbanken innerhalb der umfassenderen FertigungsHMI-Disziplin.[6] Diese Funktionen werden nicht allein durch eine Abdeckungslinse oder ein Display erstellt. Sie erfordern Bildschirmgestaltung, Laufzeitverhalten, Daten, Kommunikation, Steuerungsintegration und Validierung.

Gemischte Informationen

Viele Produkte haben beides:

• wiederholte feste Aktionen, die von physischen Tasten profitieren; und
• veränderliche Informationen, die auf einem Display gehören.

Das ist der Fall bei einem hybriden HMI. Das Display übernimmt Kontext, Anweisungen, Werte und Diagnosen. Membrantasten übernehmen stabile Aktionen, Navigation, Bestätigungen oder andere wiederholte Eingaben. Die Aufteilung muss auf den Aufgaben des Bedieners basieren, nicht auf visueller Symmetrie.

Vergleiche komplette Signalwege

Eine Folientastenschalter-Taste und ein angezeigtes Touch-Ziel erzeugen unterschiedliche Engineering-Ketten.

Membranschalter-Panelkette

Gedruckte Beschriftung
    -> physische Tastenbereich
    -> Kontaktverschluss oder Matrixzustand
    -> Anschlussleitung und Stecker
    -> Host-Eingang
    -> Maschinen- oder Anzeigeantwort

Anzeige-basierte HMI Kette

Bildschirmobjekt
    -> Touch- oder Tasten-Eingabe
    -> Sensor/Steuerung
    -> HMI Laufzeit
    -> Kommunikation oder Host-Eingang
    -> SPS- oder Maschinenlogik
    -> Bildschirm- und Maschinenantwort

Die zweite Kette ist nicht automatisch schlechter. Sie unterstützt Funktionen, die die erste Kette nicht selbst bereitstellen kann. Sie schafft auch mehr Schnittstellen zum Besitzen, Dokumentieren, Aktualisieren, Diagnostizieren und Validieren.

Taktile Rückmeldung und Bedienung ohne Blickkontakt

Ein Membranschalter-Bedienfeld kann bieten:

• taktiler Druckpunkt durch eine Kuppel;
• nicht-taktiler Kontakt;
• geprägte oder erhabene Tastenposition;
• fester Abstand;
• gedruckte oder hinterleuchtete Beschriftungen; und
• lokales LED-Feedback.

Dies kann einem Bediener helfen, wiederkehrende Bedienelemente nach Position und Gefühl zu lokalisieren. Das Ergebnis hängt weiterhin von der Tastenhöhe, dem Abstand, der Unterstützung, dem Betätigungsverhalten, der Handschuhnutzung, der Oberflächengeometrie und dem umgebenden Gehäuse ab.

Ein flacher Touchscreen bietet von sich aus keinen Tastenweg. Feedback kann kommen von:

• eine sichtbare Zustandsänderung;
• ein hörbares Signal;
• Vibration oder haptische Betätigung;
• eine separate physische Taste; oder
• Maschinenreaktion.

Behandeln Sie das taktile Klicken nicht als Beweis dafür, dass ein Befehl akzeptiert wurde. Es bestätigt ein physisches Ereignis an der Taste. Der Controller und die Maschine entscheiden weiterhin, ob der Befehl gültig ist und ausgeführt wird.

Die Fallstudie zur industriellen Steuerung auf der Website von JASPER beschreibt, warum Tastenaufbau, Beschriftungsbeständigkeit, Leitungführung, Steckervergleich und Gehäusepassung
müssen gemeinsam für eine Maschinenoberfläche überprüft werden. Es handelt sich um ein Anwendungsframework, nicht um eine universelle Anforderung oder ein behauptetes Ergebnis für jedes Bedienfeld.

Anzeigeanforderung und Informationsdichte

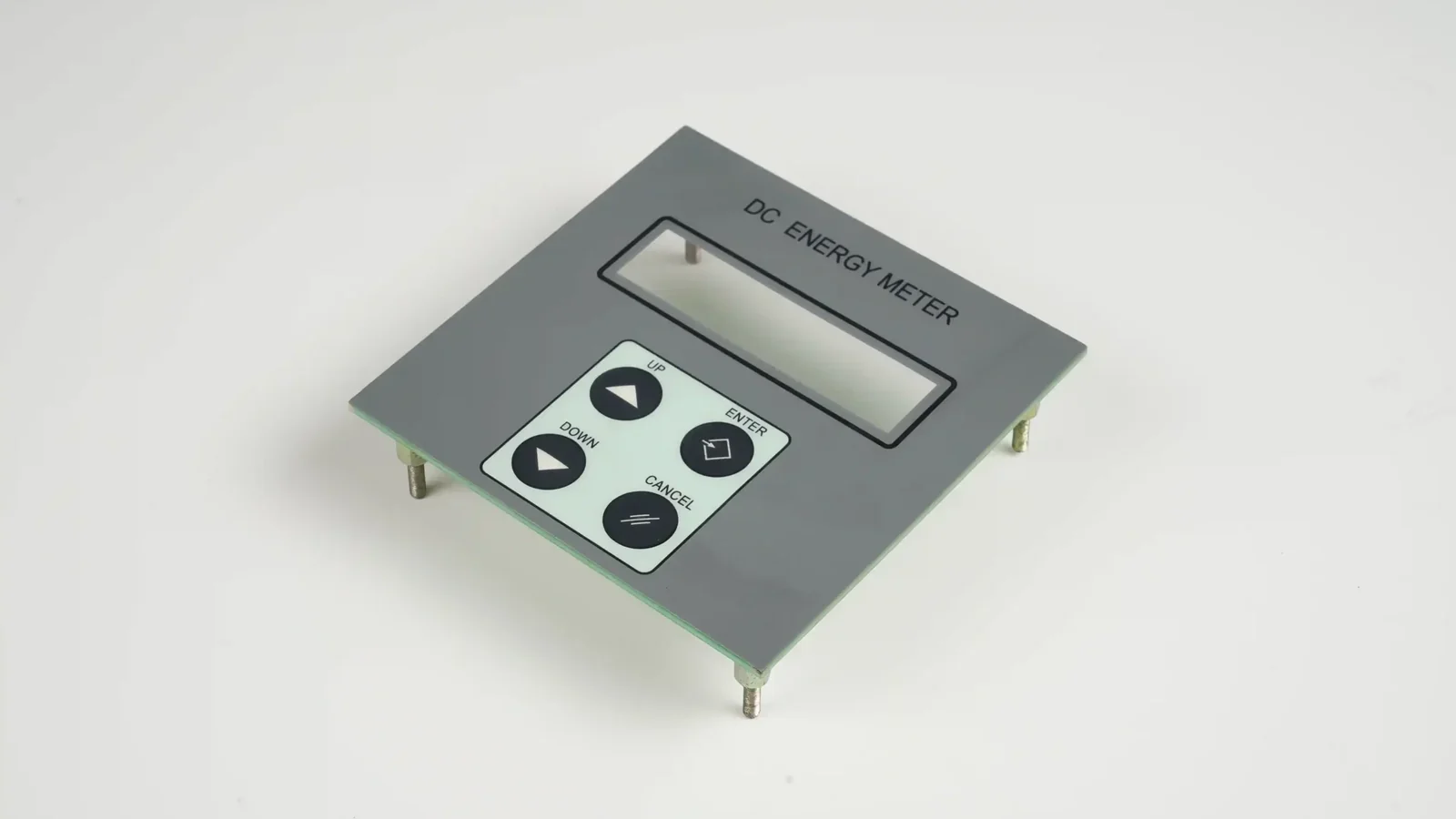

Ein Folienbedienfeld kann umfassen:

• transparente oder getönte Anzeigefenster;
• bedruckte Masken;
• LED Anzeigen;
• tote Vorderseiten-Symbole;
• einfache segmentierte Anzeigen, die vom OEM geliefert werden; und
• Beschriftungen um einen separaten Bildschirm.

Es kann daher ein Display unterstützen, ohne zu einem vollständigen Software-HMI-Terminal zu werden.

Ein displaybasiertes HMI ist besser geeignet, wenn der Bildschirm selbst einen großen Teil des Bediener-Workflows trägt. Das Projekt muss dann Folgendes definieren:

• aktive und sichtbare Displaybereiche;
• Grafik- und Sicherheitsbereiche;
• aktive Touch-Bereiche;
• Bildschirmhierarchie;
• Dateninhaberschaft;
• Alarm- und Statusverhalten;
• Benutzerrollen;
• Steuerungs- und Kommunikationsschnittstellen;
• Start-, Fehler- und Aktualisierungszustände; und
• Validierung jedes relevanten Zustands und Übergangs.

Das Display kann die Anzahl gedruckter Beschriftungen verringern, beseitigt aber nicht die Anforderungen an Frontfläche, Touchbedienung, Steckverbinder, Gehäuse, Rückmeldung oder Service.

Hardware- und Softwareabhängigkeit

Der bestätigte Umfang von JASPER in diesem Blog sind physische Schnittstellenhardware und Baugruppen. Es beansprucht keine SPS-Programmierung, SCADA-Konfiguration, HMI Laufzeitentwicklung, industrielle PC Versorgung, Cybersecurity-Validierung oder vollständige Schaltschranktechnik.

Gehäusetiefe, Montage und Bauraum

Ein dünnes Membranpanel kann an einer Gehäuseoberfläche angebracht werden, aber das vollständige Design kann dennoch beinhalten:

• taktilen Kuppeln;
• Abstands-lagen;
• Hintergrundbeleuchtung;
• Anzeigefenster;
• PCB Unterstützung;
• Anschluss-Hardware;
• Dichtungs- oder Blendenmerkmale; und
• Kabelabstand.

Ein displaybasierter HMI benötigt in der Regel zusätzliche Tiefe für das Displaymodul, den Controller, den Anschluss, die Kabelbiegung, die Halterung, den Wärmepfad und den Servicezugang. Ein Standard-Terminal kann auch hintere Montageklammern oder Befestigungen erfordern.

Vergleichen Sie nicht nur die Frontdicke. Vergleichen Sie das komplette Installationsmaß:

1. Frontprojektion;
2. Ausschnitt des Gehäuses;
3. Hintere Tiefe;
4. Kabel- und Steckerverbindung Zugang;
5. Befestigungs- oder Klebstoffbereich;
6. Display- und PCB-Unterstützung;
7. Montagereihenfolge; und
8. Entfernungspfad.

Ein visuell kompaktes HMI kann dennoch mit einer internen Halterung, einem Kabelbaum oder einem Servicetool in Konflikt geraten.

Abdichtung, Reinigung und Umweltgrenzen

Beide Architekturen können zu einer reinigbaren und abgedichteten Vorderseite beitragen. Keine erhält eine Eindringschutzbewertung nach Kategoriename.

Ein Membranpanel kann eine kontinuierliche bedruckte Oberfläche, rückseitigen Klebstoff, Dichtungsdetails, abgedichtete Tastenzonen und kontrollierte Kabelausgänge verwenden. Risiken können dennoch auftreten bei:

• der Panel-Umfang;
• Anzeige-Fenster;
• LED oder Lichtleitöffnungsöffnung;
• Kabelausgang;
• Steckverbinder;
• Gehäusenaht;
• Befestigungselement; und
• beschädigter oder kontaminierter Klebe-Bereich.

Ein displaybasiertes HMI kann eine Abdecklinse, einen verklebten Touch-Sensor, eine Blende, Dichtung, Gehäuse, Steckverbinderdichtungen und hinteres Gehäuse verwenden. Risiken können immer noch an den gleichen Schnittstellen auftreten, plus an Service-Verbindungen und Display-Modulgrenzen.

IEC 60529 klassifiziert die Schutzarten, die durch Gehäuse bereitgestellt werden.[8] Der endgültige Anspruch hängt daher von der bewerteten Gehäusekonfiguration, Montage, Kompression, Öffnungen, Anschlüssen und dem Montageprozess ab. Ein lose sitzender Folientastenschalter, Abdecklinse oder Dichtung überträgt seinen angenommenen Schutz nicht auf die gesamte Maschine.

Reinigungsanforderungen sollten bekannte tatsächliche Mittel, Konzentration oder Anwendungsmethode, Häufigkeit, Temperatur, Abrieb und ob das Produkt während des Betriebs abgewischt, besprüht, abgespült oder ausgesetzt wird, angeben. abwischbar ist keine Materialspezifikation.

Produktlebenszyklus- und Änderungsmanagement

Die Architekturen altern unterschiedlich.

Lebenszyklus der Membranschaltertafel

Mögliche Veränderungstreiber sind:

• grafische Überarbeitung;
• Sprachänderung;
• Tastenfunktion ändern;
• Kuppel oder Abstandshalter ändern;
• Schaltung oder Pinbelegung ändern;
• Klebstoff oder Oberfläche ändern;
• LED oder Hintergrundbeleuchtungsänderung;
• Leitung, Stecker oder Gehäuseänderung; und
• Material- oder Prozessquellenänderung.

Ein stabiler Befehlssatz kann auch ohne den Lebenszyklus einer Bildschirmsoftware weiterhin nutzbar bleiben. Änderungen an festen Beschriftungen oder Tastenfunktionen erfordern in der Regel eine kontrollierte Revision der Druckdaten oder Hardware.

Display-basierter HMI Lebenszyklus

Potenzielle Änderungstreiber umfassen:

• Verfügbarkeit des Display-Moduls;
• Verfügbarkeit des Touch-Controllers;
• Prozessor- oder Speicherrevision;
• Betriebssystem- oder Runtime-Unterstützung;
• Kommunikations- oder Sicherheitsanforderungen;
• Bildschirminhaltsrevision;
• Firmware-Update;
• Anschluss- oder Kabeländerung;
• Grafik oder Lokalisierung; und
• Gehäuse- oder thermische Überarbeitung.

Software kann die sichtbare Schnittstelle ändern, ohne die Frontgrafik zu ersetzen, aber das Projekt muss Versionskontrolle, Regression, Aktualisierungslieferung und Support verwalten.

Lebenszyklusfragen für beide

Fragen:

• Wie lange muss die Produktplattform verfügbar bleiben?
• Welche Teile können ohne Werkzeug- oder Softwareänderung ersetzt werden?
• Wer ist für die Überwachung des End-of-Life verantwortlich?
• Ist eine Änderung des Displays, Controllers, Designs oder Materials eine Form-Fit-Funktion-Änderung?
• Welche Nachweise müssen nach einer Änderung wiederholt werden?
• Müssen Feldgeräte visuell und funktional identisch bleiben?
• Wie werden Ersatzteile und Revisionen identifiziert?

Gehen Sie nicht davon aus, dass kein Software-Update bedeutet kein Lebenszyklusrisko, oder dass eine softwaredefinierte Schnittstelle ohne Revalidierung geändert werden kann.

Wartbarkeit und Fehlerisolation

Definieren Sie die austauschbare Einheit, bevor Sie Klebstoff, Dichtung, Befestigung, Anschluss, Displaymontage und Testzugang abschließen.

Eine dauerhaft verklebte Front kann eine saubere Oberfläche unterstützen, aber den Feldersatz erschweren. Ein abnehmbares Terminal kann den Modulaustausch vereinfachen, aber möglicherweise eine größere Aussparung, einen Rahmen oder eine Rücktiefe erforderlich machen. Es gibt keinen universellen Servicesieger.

Kostenstruktur: Vergleichen Sie die Gesamte Integration, nicht den Einzelpreis

Dieser Blog legt keinen universellen Preisübergang fest. Die tatsächlichen Kosten hängen ab von Maßen, Schichten, Display, Elektronik, Werkzeugen, Volumen, Lieferanten, Software, Tests, Gehäuse, Zertifizierung und Service.

Für eine stabile Schnittstelle können hinzugefügte Display- und Softwareebenen keinen nützlichen Wert schaffen. Für einen sich ändernden Arbeitsablauf kann das Erzwingen aller Informationen in feste Bezeichnungen und Tasten ein verwirrendes Panel, zusätzliche Anzeigen oder wiederholte Hardwarerevisionen erzeugen.

Validierungsaufwand nach Architektur

Membranschalter-Tafel

Projektbezogene Kontrollen können Folgendes umfassen:

• Aussehen und Gestaltung;
• Farbe und Oberfläche;
• Abmessungen und Registrierung;
• Tastenauslösung und -freigabe;
• Durchgängigkeit, Kurzschluss/offen und Pinbelegung;
• LED- oder Hintergrundbeleuchtungsfunktion;
• Anzeige-Fensterausrichtung;
• Klebe- oder Dichtungspassung;
• Kabelende und Stecker;
• Installierte Gehäusepassung;
• Reinigung und Umwelteinwirkung; und
• Produktionsrückverfolgbarkeit.

Anzeige-basiertes HMI-Panel

Zusätzlich zu den relevanten physischen Prüfungen kann das System Folgendes benötigen:

• Anzeige Funktion und visuelle Akzeptanz;
• Berührungszuordnung und Randverhalten;
• Erdungs- und Abschirmungsprüfung;
• Start und Herunterfahren;
• Stromunterbrechung und Wiederherstellung;
• Bildschirmzustand und Navigation;
• Datenvalidität und Verhalten bei veralteten Daten;
• Kommunikationsverlust;
• Benutzerzugriff und Konfiguration;
• Firmware- und Softwareversionskontrolle;
• Update- und Rücksetzverhalten;
• Lokalisierung;
• Diagnostik; und
• vollständige Maschinenreaktion.

Hybride Schnittstelle

Das Hybridgerät muss außerdem nachweisen, dass Bildschirmobjekte, physische Tasten, Anzeigen und Maschinenzustände übereinstimmen. Eine physische Taste mit der Bezeichnung RESETsollte beispielsweise kein mehrdeutiges Ergebnis erzeugen, wenn der aktuelle Bildschirm die Aktion deaktiviert oder neu definiert.

Die ISO 9241-210 behandelt menschzentriertes Design als eine Aktivität im Lebenszyklus und erkennt an, dass sowohl Hardware als auch Software die Interaktion beeinflussen.[7] Die Validierung sollte daher der gesamten Aufgaben- und Zustandskette folgen und nicht nach der Inspektion der Frontplatte stoppen.

Architektur Muster

Muster 1: Feste Membransteuerungstafel

Anwendung bei:

• Befehlssatz ist stabil;
• kein umfangreiches Display erforderlich;
• der Host akzeptiert diskrete oder Matrixeingaben;
• feste Tastaturposition ist wertvoll; und
• Produktaktualisierungen ändern selten den Bedienerworkflow.

Hauptsächliche Risiken: überfüllte Beschriftungen, schlechter Tastenabstand, nicht passende Anschlüsse, nicht unterstütztes haptisches Gefühl und Überarbeitungen der Gestaltung nach der Werkzeugherstellung.

Muster 2: Membranpanel um ein separates Display

Verwendung, wenn:

• das Display Werte oder Status anzeigt;
• physische Tasten Navigation oder Befehle steuern;
• der OEM besitzt das Display und die Software; und
• die Frontoberfläche benötigt ein abgestimmtes Design für Fenster, Tasten, Anzeigen und Montage.

Hauptrisiken: Ausrichtung des Display-Fensters, Tasten-Zuordnung zum Bildschirm, Gehäusetoleranzen und getrennte Lieferantenverantwortlichkeiten.

Muster 3: Kundenspezifische Touch-Display-HMI-Anordnung

Verwendung wenn:

• Bildschirminhalt ändert sich je nach Modus;
• Dateneingabe, Menüs, Grafiken oder Lokalisierung sind wichtig;
• eine durchgehende Frontfläche wird bevorzugt; und
• der OEM kann Controller, Laufzeit, Kommunikation und Validierung besitzen.

Hauptsächliche Risiken: Touch-Cover-Stack, Erdung, Feuchtigkeit/Handschuhverhalten, Verfügbarkeit des Displays, Softwarezustände und Servicezugang.

Die Designrichtlinien für Touch-Sensoren von Microchip behandeln die Effekte der Touch-Abdeckung und Abschirmung als Eingaben für das Sensordesign.[9] Eine kosmetische Abdeckung oder Gehäuseänderung kann daher die Touch-Leistung beeinflussen und eine Überprüfung oder Neuanpassung erforderlich machen.

Muster 4: Standardmäßig betriebenes HMI Terminal

Verwendung, wenn:

• eine standardmäßige Laufzeit- und Kommunikationsplattform zur Maschine passt;
• Modularer Feldaustausch ist wertvoll;
• die individuelle Frontgestaltung und minimale Tiefe sind weniger wichtig; und
• der OEM akzeptiert den Lebenszyklus und die Softwareumgebung des Terminalherstellers.

Hauptsächliche Risiken: Lieferantenabhängigkeit, Produktobsoleszenz, Softwaremigration, Gehäuseausschnitt- und Blendenbeschränkungen sowie eingeschränkte individuelle Erscheinung.

Muster 5: Hybrider individueller HMI

Verwendung, wenn:

• die zu ändernden Informationen auf einem Display angezeigt werden sollen;
• wiederholte Aktionen von physischen Tasten profitieren;
• lokale Indikatoren oder Hintergrundbeleuchtung die Nutzung verbessern; und
• Eine koordinierte Frontbaugruppe kann Pass- und Ausrichtungsprobleme reduzieren.

Hauptsächliche Risiken:
Der Hybrid übernimmt die physische, Anzeige-, Steuerungs-, Software- und Zustandsübergreifende Validierungsarbeit. Hybrid ist nicht automatisch der einfachere Kompromiss.

Ein praktisches Auswahlbewertungsblatt

Für jede Anforderung, markieren Sie sie als:

• Muss-Kriterium: Architektur kann ohne sie nicht genehmigt werden;
• Gewichtet: wichtig, kann aber gegen eine andere Anforderung getauscht werden; oder
• Präferenz: wünschenswert, aber nicht entscheidungsrelevant.

Dann Beweise aufzeichnen, nicht nur eine Bewertung.

Summieren Sie die letzte Spalte nicht mechanisch. Lösen Sie zunächst jedes Gate, dann vergleichen Sie die vollständige Stückliste, Software, Validierung, Service und Lebenszyklusplanung.

Repräsentative Entscheidungsmuster

Dies sind Architekturbeispiele, keine Kundenaussagen.

Stabile Maschinensteuerungen mit wenigen Statusanzeigen

Ein Membranschalter-Panel kann passen, wenn die Ausrüstung eine feste Betriebsabfolge, stabile Tastenbezeichnungen, wenige Anzeigestatus und einen Host-Controller hat, der die Logik bereits behandelt.

Rezeptgesteuerte Prozessausrüstung

Ein displaybasiertes HMI kann geeignet sein, wenn Bediener Rezepte auswählen, Werte eingeben, Alarme überprüfen und auf Wartungsseiten zugreifen. Physische Tasten können für häufige oder feste Befehle erhalten bleiben.

Laborinstrument mit wechselnden Ergebnissen und wiederholter Navigation

Eine hybride Schnittstelle kann geeignet sein, wenn das Display Messungen und Aufzeichnungen anzeigt, während eine kleine Anzahl fester Tasten die Navigation oder Bestätigung übernimmt.

Standard-Plattform für Industriemaschinen

Ein Standardterminal kann geeignet sein, wenn der OEM bekannte Laufzeiten, Kommunikationsunterstützung und austauschbare Module mehr schätzt als eine individuell gestaltete Frontform.

Wann eine Folientastatur die falsche Wahl ist

Überdenken Sie ein eigenständiges Membranpanel, wenn:

• die Schnittstelle viele wechselnde Steuerungen benötigt;
• Bediener dichte oder grafische Informationen prüfen müssen;
• Sprachänderungen viele Designvarianten erzeugen würden;
• zukünftige Funktionen von flexiblen Bildschirmabläufen abhängen;
• das Panel mit Beschriftungen und Anzeigen überladen würde; oder
• der Host die erforderliche Eingabe- und Feedback-Architektur nicht akzeptieren kann.

Mehr gedruckte Tasten hinzuzufügen, ersetzt keine Informationsarchitektur.

Wenn ein displaybasiertes HMI die falsche Wahl ist

Überdenken Sie ein displaybasiertes HMI, wenn:

• die Aufgabe nur wenige stabile Befehle hat;
• Die Anzeige fügt keine nützlichen Informationen hinzu;
• Dem Projekt fehlen Software-, Laufzeit-, Versions- und Supportverantwortlichkeiten;
• Gehäusetiefe, Strom-, Thermal- oder Servicebeschränkungen sind ungeklärt;
• Das Produkt kann Obsoleszenz von Anzeige oder Steuerung nicht verwalten;
• Bediener benötigen feste physische Orientierungspunkte, die die vorgeschlagene Schnittstelle nicht bereitstellt; oder
• Der Validierungsaufwand entspricht nicht der Komplexität der Software und Kommunikation.

Ein Bildschirm ist kein automatisches Upgrade.

Prototypen Sie die Entscheidung, nicht nur das Aussehen

Verwenden Sie die Membrantasten-Prototyping-Fähigkeit von JASPER als Ausgangspunkt für die Planung physischer Muster. Die tatsächlichen Prototypenphasen müssen zur Architektur passen.

Mögliche Prototypenfragen:

1. Kann der Bediener die Aufgabe mit der vorgeschlagenen Aufteilung von Tasten und Bildschirm erledigen?
2. Sind feste Tasten groß, ausreichend Abstand, unterstützt und korrekt positioniert?
3. Ist das Display durch das echte Fenster und Gehäuse lesbar?
4. Funktioniert der Touchscreen durch die echte Abdeckung und den eingebauten Stapel?
5. Passen der Stecker, die Anschlussleitung, das Kabel und die Rücktiefe?
6. Kann das Panel oder Terminal montiert und entfernt werden?
7. Stimmen Tasten-, Anzeige-, Bildschirm-, Steuerungs- und Maschinenzustände überein?
8. Welche Teile des Musters dienen nur dem Aussehen und welche sind produktionsrepräsentativ?

Ein Erscheinungsmodell kann Layoutfragen beantworten. Es kann Elektronik, Touch-Verhalten, Abdichtung, Software, Kommunikation oder Lebenszyklus nicht validieren.

Häufige Vergleichsfehler

Vergleich eines Touchsensors mit einem kompletten Membranpanel

Ein Touchsensor ist eine Eingabekomponente. Vergleichen Sie komplette Frontplatten- und Systemarchitekturen.

Angenommen, jedes HMI ist ein Touchscreen

Ein HMI kann physische Tasten, Touch, nur Anzeigeinformationen oder eine Hybridlösung verwenden.

Angenommen, jedes Membranpanel hat keine Anzeige

Ein Membranpanel kann Anzeigenfenster, Indikatoren und Steuerungen um ein separates Display integrieren.

Nur Stückpreis vergleichen

Beinhaltet Anzeige, Elektronik, Software, Werkzeuge, Gehäuse, Validierung, Updates, Service und Obsoleszenz.

Die Behandlung fester Grafiken als Schwäche in jedem Produkt

Feste Beschriftungen können angemessen sein, wenn die Aufgabe stabil und klar ist. Sie werden zu einer Einschränkung, wenn sich Workflows oder Sprachen ändern.

Die Annahme, dass Software-Flexibilität kostenlos ist

Bildschirmänderungen erfordern Eigentümerschaft, Versionskontrolle, Regression, Freigabe und Unterstützung.

Die Behauptung, dass eine Architektur standardmäßig versiegelt ist

Die vollständige Gehäuse- und Montagekonfiguration bestimmt den Schutz gegen Eindringen.

Alle Bedienelemente auf einen Bildschirm verschieben, ohne die Aufgabe zu überprüfen

Der Bildschirm sollte Funktionen übernehmen, die vom Kontext und von Änderungen profitieren. Physische Bedienelemente können für wiederholte, lokalisierte oder unabhängige Aktionen weiterhin angemessen sein.

Die austauschbare Einheit undefiniert lassen

Verklebungen, Befestigungen, Steckverbinder, Dichtungen und Servicezugänge hängen davon ab, was ersetzt wird.

OEM Eingabe-Checkliste

Angeben:

1. Gerätetyp, Benutzer, Haltung, Handschuhe, Beleuchtung und Betriebsumgebung.
2. Vollständiges Verzeichnis von Befehlen, Status, Alarmen, Werten und Informationen.
3. Welche Steuerungen und Beschriftungen fest, bedingt oder voraussichtlich veränderlich sind.
4. Bedarf an Anzeigegrafiken, Dateneingabe, Rezepten, Trends, Aufzeichnungen, Sprachen oder Benutzerrollen.
5. Bedarf an taktilem Feedback, Tastenhub, fester Position, akustischem, visuellem oder haptischem Feedback.
6. Gehäuseumriss, Ausschnitt, Montagefläche, Rückentiefe, Kabelzugang und Serviceweg.
7. Anzeige- und Touch-Modulzeichnungen, aktive Bereiche, Anschlüsse, Stromversorgung und Eigentümerschaft.
8. Schaltung, PCB/FPC, Pinbelegung, Anschluss, Hosteingang, Kommunikation, Erdung und Abschirmungsanforderungen.
9. Laufzeit, SPS, Software, Firmware, Lokalisierung, Update, Diagnose und Cybersecurity-Eigentümerschaft.
10. Reinigung, Feuchtigkeit, Verunreinigungen, Temperatur, Vibration, Lebenszyklus und Lagerungsanforderungen.
11. Austauschbare Einheit, Ersatzteilplan, Produktlebensdauer, Verantwortlicher für Obsoleszenz und genehmigte Ersatzteile.
12. Prototypenzweck, Validierungsmatrix, Abnahmekriterien, Menge, Rückverfolgbarkeit und Änderungsmanagementprozess.

Wenn die Architektur noch offen ist, geben Sie sowohl die Aufgabenliste als auch das Systemblockdiagramm an. Ein Lieferant kann die Schnittstelle nicht allein anhand einer Frontansicht auswählen.

Häufig gestellte Fragen

Wählen Sie die Architektur, bevor Sie die Frontplattenauslegung verbindlich festlegen

Senden Sie die Aufgabenliste, Informationsinventar, Gehäusezeichnung, Anzeige- und Elektronikdaten, Schlüssel- oder Touchanforderungen, Steckverbinderkarte, Umgebung, Serviceplan, Produktlebensdauer und Validierungsziele durch das JASPER RFQ Formular. Die erste Überprüfung sollte entscheiden, ob das Produkt ein festes Membranpanel, ein displaybasiertes HMI, ein Standard-Terminal oder eine Hybridbaugruppe benötigt, bevor detaillierte Entwürfe und Werkzeuge freigegeben werden.

Quellen

1. JASPER Electronics, „Benutzerdefinierte HMI Montage für OEM Frontplatten und Bedienerschnittstellen.“ https://www.jasperele.com/products/hmi-assembly/
2. JASPER Electronics, „Benutzerdefinierte Membranschalter-Panels.“ https://www.jasperele.com/products/membrane-switches/membrane-switch-panels/
3. JASPER Electronics, „Industrielles Membrantastenfeld für Maschineninterfaces.“ https://www.jasperele.com/case-studies/industrial-control-membrane-keypad/
4. JASPER Electronics, „Membranschalter-Prototyping.“
   https://www.jasperele.com/capabilities/prototyping/
5. JASPER Electronics, „Was ist ein HMI-Panel? Hardware-Schichten und OEM-Integration.“
   https://www.jasperele.com/resources/what-is-an-hmi-panel/
6. International Society of Automation, „ISA101, Mensch-Maschine-Schnittstellen.“
   https://www.isa.org/standards-and-publications/isa-standards/isa-standards-committees/isa101
7. Internationale Organisation für Normung, “ISO 9241-210:2019, Ergonomie der Mensch-System-Interaktion – Teil 210: Gestaltungsorientierung am Menschen für interaktive Systeme.” https://www.iso.org/standard/77520.html
8. Internationale Elektrotechnische Kommission, “IEC 60529:1989+AMD1:1999+AMD2:2013 CSV, Schutzarten durch Gehäuse (IP-Code).” https://webstore.iec.ch/en/publication/2452
9. Microchip Technology, “Leitfaden zur Auslegung kapazitiver Touch-Sensoren AN2934.” https://onlinedocs.microchip.com/oxy/GUID-A8A0085D-58D1-4E41-A07D-B93BFDE11AFE-en-US-4/GUID-80CF1688-09E6-46D2-B2C6-44743EA74277.html
