Los ejemplos de poliéster Autotex AM con recubrimiento duro y Mylar A favorecen teclas con más de 250 000 accionamientos, superficies abrasivas, limpieza química y exposición al exterior. Los ejemplos de PC Makrolon DE 1-1 y Lexan 8010MC favorecen productos interiores con relieves superiores a 0,8 mm, ventanas amplias y bajo coste de materiales. El apartado 5 recoge siete casos prioritarios.
- 1. Veredicto rápido de un vistazo
- 2. Especificaciones de los materiales en paralelo
- 3. Dónde destaca el poliéster
- 3.1 Teclas gofradas con más de 250 000 accionamientos
- 3.2 Superficies expuestas a abrasión y limpieza química
- 3.3 Exposición al exterior y a UV
- 4. Dónde destaca el policarbonato
- 4.1 Gofrado profundo superior a 0,8 mm
- 4.2 Ventanas ópticas amplias para pantallas y retroiluminación
- 4.3 Menor coste de materiales para productos de consumo de interior
- 5. Matriz de decisión: qué material especificar
- 6. Preguntas frecuentes
- ¿Qué diferencia hay entre las láminas gráficas de poliéster y policarbonato?
- ¿Qué lámina dura más en interiores, la de PET o la de PC?
- ¿Es mejor el poliéster o el policarbonato para teclas gofradas en una lámina gráfica?
- ¿Pueden utilizarse láminas de policarbonato en exteriores?
- ¿El poliéster con recubrimiento duro siempre es más caro que el policarbonato?
- ¿Qué material ofrece mayor claridad óptica en ventanas para LCD?
- ¿Qué material admite temperaturas de servicio más altas, PET o PC?
- ¿Qué material resiste mejor productos de limpieza como alcohol isopropílico o MEK?
- 7. Metodología y declaración

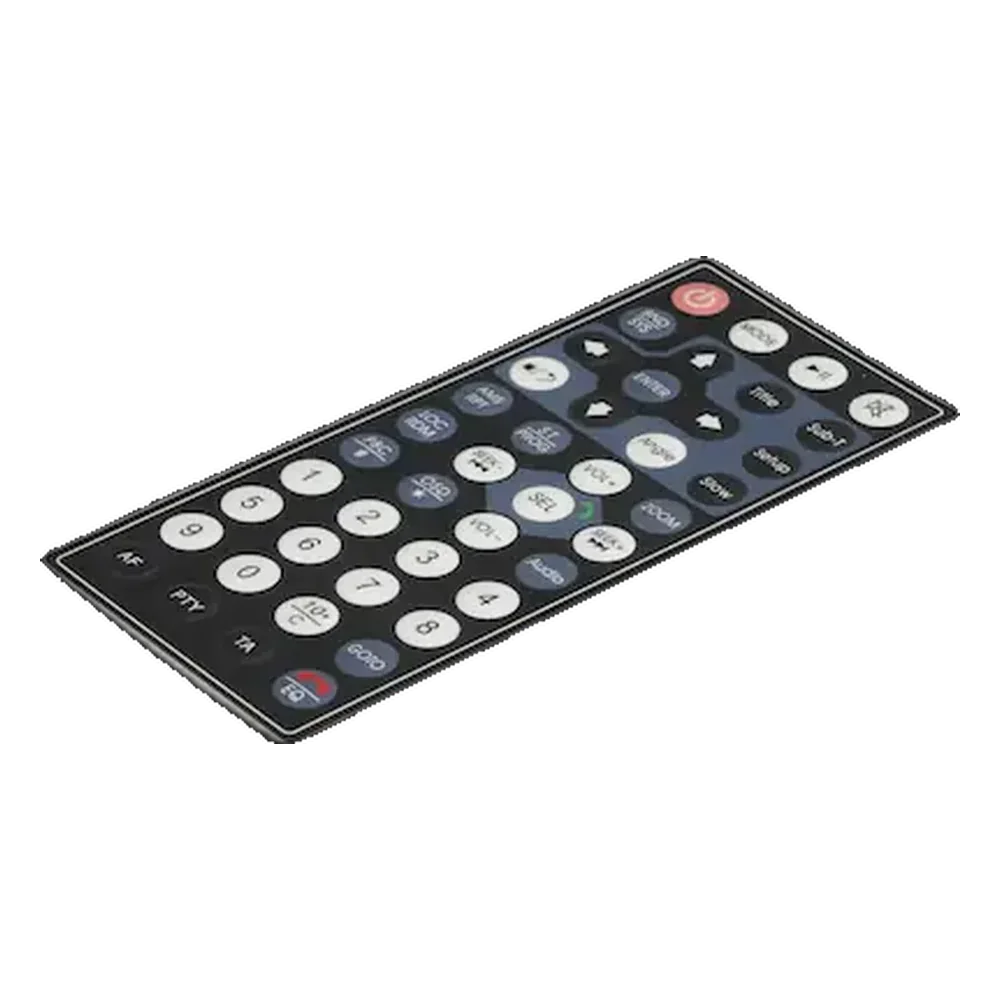

Una lámina gráfica es la película delgada impresa situada sobre un interruptor de membrana o un panel de control: la superficie visible para el usuario que incorpora leyendas, formas de teclas y ventanas de frente oculto. Dos familias de polímeros dominan la cadena de suministro: poliéster (PET) y policarbonato (PC). Ambas se adhieren con los mismos adhesivos, admiten los mismos procesos de serigrafía e impresión digital y cumplen las mismas clasificaciones de inflamabilidad UL. Sin embargo, no se comportan igual una vez instaladas. Una elección incorrecta falla en servicio; la correcta dura toda la vida de diseño del equipo. Compare ambos materiales en ocho dimensiones de ingeniería, con métodos de ensayo identificados y una matriz de decisión utilizable durante la revisión del diseño.
1. Veredicto rápido de un vistazo
| Dimensión | PET (poliéster) | PC (policarbonato) | Empate |
|---|---|---|---|
| Resistencia a la abrasión y al rayado (Taber CS-10F) | ✓ | ||
| Resistencia a ciclos de flexión (≥1 000 000 de accionamientos) | ✓ | ||
| Resistencia química (IPA, MEK, productos de limpieza) | ✓ | ||
| Claridad óptica en ventanas amplias de frente oculto | ✓ | ||
| Profundidad y definición del gofrado | ✓ | ||
| Coste de material e impresión por m² | ✓ | ||
| Resistencia a UV e intemperie (1 000 h de QUV) | ✓ | ||
| Disponibilidad de espesores en stock y plazo de entrega | ✓ |
De las ocho dimensiones, el poliéster gana en cuatro, el policarbonato en tres y el plazo de entrega queda empatado. El resultado se invierte en productos de consumo para interiores con menos de 100 000 accionamientos, donde el menor coste y la mayor facilidad de gofrado del policarbonato suelen pesar más que la ventaja del poliéster frente a la abrasión.
2. Especificaciones de los materiales en paralelo
La comparación utiliza datos de Mylar A, Autotex AM-V, Makrolon DE 1-1 y Lexan 8010MC. Cuando el valor original indica un método ASTM o ISO, su número figura entre paréntesis; compare conjuntamente el grado y el método de ensayo.
| Especificación | PET (Mylar A / Autotex AM) | PC (Makrolon DE 1-1 / Lexan 8010MC) |
|---|---|---|
| Familia de polímero | PET orientado biaxialmente | Policarbonato colado o extruido |
| Módulo de tracción | 4,0 GPa (ASTM D882) | 2,3 GPa (ASTM D638) |
| Resistencia a la tracción | 200 MPa | 65 MPa |
| Alargamiento a la rotura | 110 % | 100–110 % |
| Densidad | 1,40 g/cm³ | 1,20 g/cm³ |
| Temperatura máxima de uso continuo | 150 °C | 115–135 °C |
| Transmisión luminosa total (transparente) | 89 % (ASTM D1003) | 89 % (ASTM D1003) |
| Turbidez óptica (acabado aterciopelado/mate) | 8–12 % | 10–25 % |
| Dureza al lápiz (cara con recubrimiento duro) | 3H–4H (ASTM D3363) | F–HB; 2H con recubrimiento duro |
| Abrasión Taber (CS-10F, 500 g) | ≥250 ciclos hasta el desgaste completo del recubrimiento (Autotex AM) | 50–100 ciclos |
| Resistencia química (IPA, MEK, etanol) | Excelente en el recubrimiento duro | Aceptable frente a IPA; microfisuración con MEK o disolventes aromáticos |
| Envejecimiento por UV (ASTM G154) | Excelente: el recubrimiento duro resiste más de 1 000 h | Aceptable: amarillea sin una capa superior estabilizada frente a UV |
| Resistencia a la flexión | Más de 1 000 000 de accionamientos | 100 000–500 000 accionamientos |
| Profundidad práctica del gofrado | 0,3–0,8 mm | 0,8–2,0 mm |
| Espesores habituales en stock | 0,125; 0,175; 0,250 mm | 0,125; 0,175; 0,250; 0,500 mm |
| Inflamabilidad (grado habitual) | UL 94 V-2; V-0 disponible | UL 94 de V-2 a V-0 (p. ej., Lexan 8010MC V-2) |
| Índice de coste (por m², 0,175 mm) | 1,0× (referencia) | 0,70–0,85× |
Cuatro cifras de la tabla determinan la mayoría de las decisiones de ingeniería. El módulo de tracción de 4,0 GPa del PET frente a 2,3 GPa del PC explica la mayor resistencia del PET a la fatiga por flexión: una película más rígida distribuye la carga de accionamiento lejos del borde de la tecla, donde se concentra la tensión. El resultado Taber CS-10F, más de 250 ciclos para Autotex AM con recubrimiento duro frente a 50–100 ciclos para PC sin protección, permite prever qué superficie seguirá siendo legible tras tres años de abrasión por guantes. La temperatura máxima de servicio de 150 °C del PET frente a 115–135 °C del PC importa en aplicaciones bajo el capó y en paneles de control de hornos industriales. Y la relación de coste del PC de 0,70–0,85× determina muchas decisiones de reducción de costes en electrodomésticos de interior.
Para las capas separadoras y de montaje situadas bajo la lámina, la lógica de selección del adhesivo se trata por separado en la guía de selección de adhesivos de JASPER. Los adhesivos comparados 467MP, 468MP y 9472LE utilizan la misma química para PET y PC y se describen con adhesión equivalente a ambos; por ello, la comparación trata por separado la elección de lámina y adhesivo.
3. Dónde destaca el poliéster
El poliéster lleva ventaja en cuatro situaciones con una característica común: la lámina debe soportar esfuerzos mecánicos o químicos que la superficie más blanda del policarbonato no tolera.
3.1 Teclas gofradas con más de 250 000 accionamientos
Las láminas de PET con recubrimiento duro superan habitualmente ensayos de 1 000 000 de accionamientos sin desgaste medible en el radio del gofrado. El ejemplo Autotex AM indica una vida típica superior a un millón de ciclos sobre estructuras estándar de interruptores de membrana. El PC, sin el módulo de flexión del PET biaxial, suele fatigarse entre 100 000 y 500 000 ciclos: el relieve se aplana, empeora la sensación y el recubrimiento puede microfisurarse alrededor del domo. Para equipos médicos y HMI industriales con vida de diseño de 7 a 10 años, esta comparación favorece al PET.
3.2 Superficies expuestas a abrasión y limpieza química
Los teclados hospitalarios se limpian a diario con alcohol isopropílico, peróxido de hidrógeno acelerado o desinfectantes de amonio cuaternario. Los equipos de preparación de alimentos en cocinas profesionales reciben limpiadores cáusticos y agua caliente a alta presión. Las superficies de PET con recubrimiento duro toleran estos productos sin microfisuración ni turbidez superficial; la ficha de Autotex AM enumera más de 50 sustancias frente a las cuales el recubrimiento conserva la dureza al lápiz y el brillo. El policarbonato sin recubrimiento duro se microfisura en segundos al exponerse a MEK, acetona o disolventes aromáticos; más de 500 ciclos de exposición a IPA generan un patrón fino de microgrietas visible con retroiluminación.
3.3 Exposición al exterior y a UV
Los equipos agrícolas, controles marinos, surtidores y quioscos exteriores acumulan más de 1 000 horas anuales de exposición a UV-A y UV-B. El PET Autotex AM con recubrimiento duro soporta 1 000 horas de ensayo QUV según el ciclo 1 de ASTM G154 sin cambios significativos de turbidez, color o brillo. El policarbonato sin una capa superior estabilizada frente a UV amarillea visiblemente tras 200–400 horas de envejecimiento acelerado. Cuando las condiciones exigentes determinan la elección, la guía de selección para entornos exigentes profundiza en los casos prioritarios de exterior, exposición química y ciclos térmicos.
4. Dónde destaca el policarbonato
Las tres ventajas del policarbonato proceden de su menor módulo de tracción y menor coste de material. La misma blandura que perjudica su resistencia a la abrasión lo favorece para gofrados profundos, ventanas ópticas grandes y diseños de interior sensibles al coste.
4.1 Gofrado profundo superior a 0,8 mm
El policarbonato colado se conforma con mayor facilidad en perfiles de tecla profundos y bien definidos. Las profundidades prácticas alcanzan 2,0 mm en una película estándar de PC de 0,250 mm, frente a un máximo de 0,8 mm en PET del mismo espesor. El menor módulo elástico del PC, 2,3 GPa frente a 4,0 GPa, permite prensar la película en la cavidad del útil con menos fuerza y menor riesgo de grietas en el radio. En mandos grandes y botoneras industriales con teclas táctiles prominentes, el PC aporta formas más definidas y una sensación de clic más marcada.
4.2 Ventanas ópticas amplias para pantallas y retroiluminación
En configuraciones de ventana transparente, el policarbonato presenta una turbidez ligeramente inferior a la del PET de igual espesor, y su menor birrefringencia reduce los patrones de interferencia visibles a través de pantallas LCD polarizadas. En diseños de frente oculto donde una ventana de 50 mm × 80 mm debe revelar una pantalla TFT o LCD gráfica al retroiluminarse, el policarbonato ofrece una imagen más limpia tanto a través de la máscara impresa como de la ventana transparente. Ambos materiales alcanzan una transmisión luminosa total del 89 % según ASTM D1003, pero el carácter óptico del PC se aproxima más al aspecto del acrílico colado que esperan los usuarios de electrónica de consumo.
4.3 Menor coste de materiales para productos de consumo de interior
En películas de 0,175 mm, el policarbonato cuesta el 70–85 % del precio por m² del poliéster. En teclados de consumo para interiores fabricados en gran volumen, como paneles de microondas, interfaces de lavadoras/secadoras o termostatos de interior, esa diferencia justifica el sustrato más económico. La vida a flexión del PC, de 100 000 a 500 000 ciclos, supera los accionamientos que experimenta la mayoría de los electrodomésticos durante siete años de diseño; un teclado de microondas acumula unas 50 000 pulsaciones de media. Cuando la abrasión es leve y el número de ciclos resulta suficiente, el policarbonato es la elección racional.
5. Matriz de decisión: qué material especificar
| Si la prioridad es… | Elija |
|---|---|
| Más de un millón de accionamientos en teclas gofradas | PET (Autotex AM/V o equivalente) |
| Ventana amplia de frente oculto para una pantalla de interior | PC (Makrolon DE 1-1 / Lexan 8010MC) |
| Producto de consumo de interior con el menor coste de materiales | PC |
| Gofrado táctil profundo superior a 0,8 mm en teclas grandes | PC |
| Exterior, exposición a UV o lavado químico | PET: consulte la guía para entornos exigentes |
| Equipos médicos o alimentarios con limpieza diaria mediante IPA o desinfectantes | PET con recubrimiento duro |
| Prototipo sensible al coste, menos de 50 000 unidades, interior | PC |
Cuando los requisitos abarcan ambas columnas, por ejemplo, gofrado profundo y un millón de ciclos en la misma tecla, a veces la respuesta no es ninguno de los dos. Las estructuras compuestas, como una superficie de tecla de PC laminada sobre una base de PET o construcciones Autoflex de tres capas, cubren esa necesidad a costa del utillaje y del plazo de entrega. Consúltelo con el fabricante de la lámina antes de fijar el sustrato en el plano de montaje.
6. Preguntas frecuentes
¿Qué diferencia hay entre las láminas gráficas de poliéster y policarbonato?
El poliéster (PET) es una película orientada biaxialmente con un módulo de tracción cercano a 4 GPa, elevada resistencia química y a la abrasión y temperatura de uso continuo de hasta 150 °C. El policarbonato (PC) es una película colada o extruida con un módulo cercano a 2,3 GPa, mayor facilidad para gofrados profundos, menor coste y temperatura de uso continuo de hasta 115–135 °C. El PET destaca en durabilidad; el PC, en profundidad de gofrado, comportamiento óptico y precio.
¿Qué lámina dura más en interiores, la de PET o la de PC?
En un interior controlado sin exposición química, ambos materiales alcanzan la vida de diseño de 7 a 10 años utilizada por la mayoría de los OEM. La diferencia es el número de accionamientos. Las láminas de PET con recubrimiento duro soportan más de 1 000 000 de accionamientos; las de PC estándar se fatigan entre 100 000 y 500 000. En electrodomésticos con una media de 50 000 pulsaciones durante toda su vida, el PC resulta suficientemente duradero. En interfaces HMI industriales o dispositivos médicos que superan las 250 000 pulsaciones, el PET dura más.
¿Es mejor el poliéster o el policarbonato para teclas gofradas en una lámina gráfica?
El policarbonato es preferible cuando la profundidad del gofrado supera 0,8 mm o la tecla tiene radios pequeños: su menor módulo elástico admite una conformación más profunda sin agrietarse. El poliéster es mejor cuando el gofrado queda por debajo de 0,8 mm y se requieren más de 250 000 accionamientos. El PET con recubrimiento duro conserva la definición del borde bajo pulsaciones repetidas donde el PC empieza a aplanarse.
¿Pueden utilizarse láminas de policarbonato en exteriores?
El policarbonato sin modificar amarillea bajo UV-B tras 200–400 horas de envejecimiento QUV según ASTM G154. Los grados estabilizados frente a UV amplían ese plazo a 600–800 horas, pero siguen por detrás del PET con recubrimiento duro, que supera las 1 000 horas sin cambios significativos de color. El PC estabilizado resulta viable para uso exterior estacional, como calefactores de terraza, equipos de jardín o controles de vehículos recreativos. Para instalaciones exteriores permanentes, especifique PET con recubrimiento duro.
¿El poliéster con recubrimiento duro siempre es más caro que el policarbonato?
En el espesor más habitual de 0,175 mm, el PET con recubrimiento duro tiene un índice de coste aproximado de 1,0×, frente a 0,70–0,85× del PC. La diferencia se reduce en espesores menores de 0,125 mm y en grados superiores de PC con recubrimiento duro o acabado antirreflejo de fábrica. En una lámina terminada, con impresión y troquelado, el sustrato suele representar el 20–35 % del total; por tanto, la diferencia bruta del material del 15–30 % se traduce en un 4–10 % de diferencia en la pieza terminada.
¿Qué material ofrece mayor claridad óptica en ventanas para LCD?
Tanto el PET como el PC alcanzan una transmisión luminosa total del 89 % según ASTM D1003 en versiones transparentes. El policarbonato tiene una birrefringencia ligeramente inferior, que reduce los patrones de interferencia visibles a través de pantallas LCD polarizadas o de tinta electrónica. En ventanas amplias sobre pantallas TFT, el PC es la especificación más habitual. Para ventanas pequeñas o iconos retroiluminados donde la birrefringencia no importa, el PET funciona igual de bien y aporta mayor durabilidad superficial.
¿Qué material admite temperaturas de servicio más altas, PET o PC?
Las películas de PET biaxial comparadas están especificadas para uso continuo hasta 150 °C; las de PC, hasta 115–135 °C según el grado. Este intervalo hace del PET la opción conservadora en la comparación para aplicaciones bajo el capó, controles de hornos o HMI de líneas de secado por encima de 100 °C.
¿Qué material resiste mejor productos de limpieza como alcohol isopropílico o MEK?
El PET con recubrimiento duro es la película de mayor resistencia química. La tabla de resistencia de Autotex AM enumera más de 50 productos, incluidos IPA al 70 %, peróxido de hidrógeno acelerado, desinfectantes de amonio cuaternario y MEK, frente a los cuales conserva una dureza al lápiz de 3H–4H. El policarbonato se microfisura en segundos al contactar con MEK o acetona y desarrolla microgrietas tras más de 500 ciclos de limpieza repetida con IPA.
7. Metodología y declaración
Los valores mecánicos, ópticos y térmicos corresponden a Mylar A, Autotex AM-V, Makrolon DE 1-1 y Lexan 8010MC y a los métodos ASTM e IEC identificados. El índice de coste es una media agregada de cotizaciones de 2025 de tres distribuidores de películas para Norteamérica. Son cifras del momento de redacción; compruebe los datos vigentes del grado antes de fijar una especificación de producción.
Declaración: esta comparación de materiales ha sido redactada por JASPER Electronics, fabricante de interruptores de membrana y láminas gráficas con sede en Shenzhen. El análisis técnico es neutral respecto al proveedor y aplicable a cualquier fabricante de láminas gráficas.
