Diseño de sensores de ocupación para asientos de flotas de autobuses

El diseño de un sensor de ocupación para asientos de autobús debe partir de un nodo de asiento mantenible, no de una esterilla de presión genérica. Cada asiento instalado necesita una identidad estable, una zona de pasajero definida, una trayectoria de carga controlada, una derivación de cableado trazable, una observación eléctrica definida y una respuesta aprobada para los estados válidos, desconocidos, de fallo y fuera de servicio. El diseño también debe soportar la limpieza y el mantenimiento habituales sin convertir cada conector manipulado en un evento inexplicable para la flota. Un sensor puede indicar el estado del asiento; por sí solo no cuenta subidas, bajadas, viajes de pasajeros ni millas-pasajero.

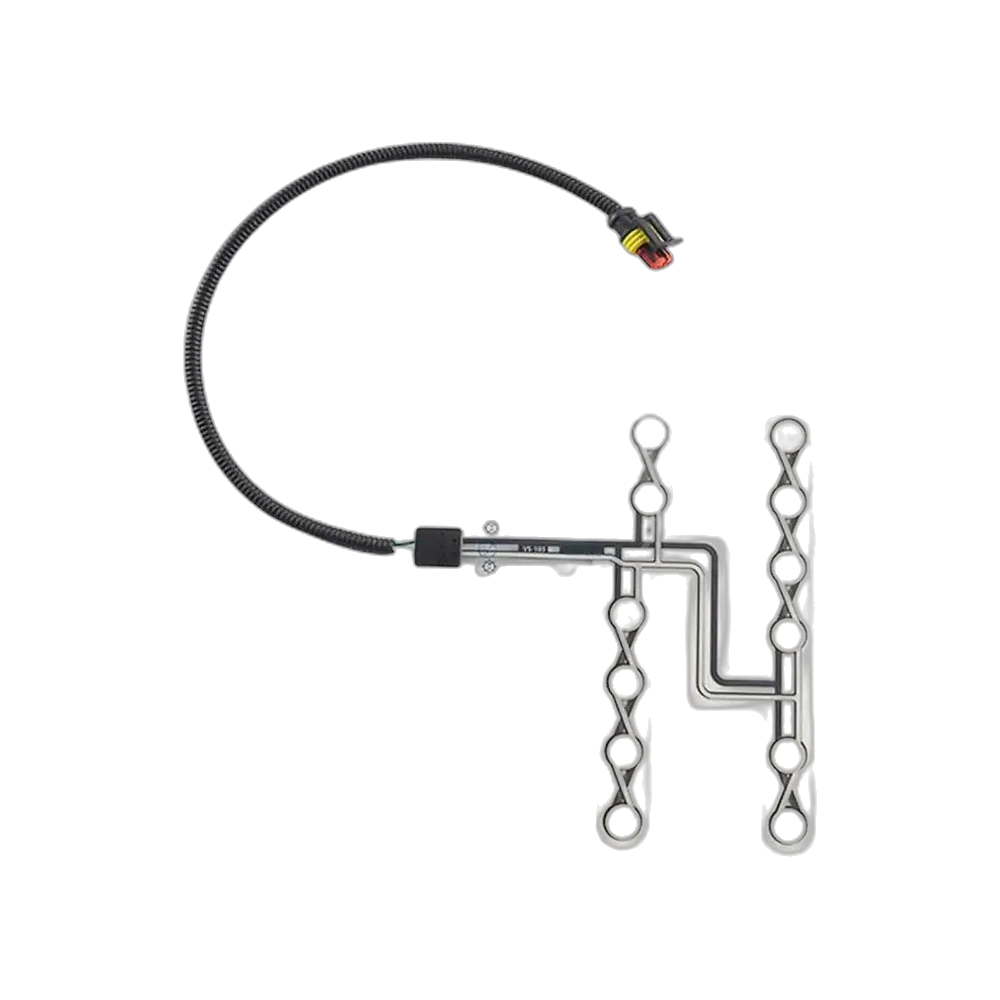

El sensor de ocupación para asientos de autobús de JASPER puede evaluarse teniendo en cuenta la sección del cojín, la zona de detección, la dirección de la cola flexible, el conector, el recorrido del cableado, la identidad del asiento, la interfaz eléctrica, el procedimiento de mantenimiento y el plan de evidencias. El alcance del proyecto debe indicar si JASPER suministra únicamente el elemento sensor flexible o también terminaciones, componentes de interfaz, útiles o trabajos de montaje. El software del vehículo, el conteo automático de pasajeros, las bases de datos de flota, las autorizaciones reglamentarias y la validación completa del vehículo quedan fuera de ese alcance, salvo asignación contractual expresa.

Actualizado: 14 de julio de 2026

Diseñe un nodo de asiento mantenible

Una flota no mantiene un sensor anónimo. Mantiene un asiento concreto de un vehículo concreto, conectado a través de una derivación concreta y con un historial conocido de instalación y sustituciones.

Utilice una única especificación acordada del nodo de asiento desde la primera revisión del plano:

Esta especificación acordada mantiene alineados el plano del producto, el plano del asiento, el plano del cableado, la correspondencia del controlador, las instrucciones de mantenimiento y el registro de datos. Sin ella, un mismo evento eléctrico puede interpretarse como asiento ocupado, conector flojo, asiento retirado o derivación mal etiquetada.

Separe el estado del asiento del conteo de pasajeros

La ocupación del asiento y el conteo de pasajeros responden a preguntas diferentes.

La Administración Federal de Transporte Público de Estados Unidos (FTA) define los contadores automáticos de pasajeros como dispositivos que cuentan a los pasajeros al subir y bajar en las paradas. Su Manual de políticas de informes completos del NTD de 2026 trata los viajes de pasajeros no enlazados y las millas-pasajero recorridas como magnitudes de reporte definidas. Cuando se utilizan datos UPT o PMT obtenidos mediante APC para el informe anual del NTD, el método de recogida de datos APC requiere la aprobación de la FTA y la validación manual especificada. Este requisito no debe generalizarse a todos los datos automatizados de una flota.

Un nodo de asiento puede apoyar una pantalla de disponibilidad diseñada por el cliente, un mapa de ocupación, un estudio operativo u otra función de flota. No debe comercializarse como un sistema APC solo porque varios asientos puedan indicar ocupado o vacío. Una persona puede viajar de pie, cambiar de asiento, colocar equipaje en un cojín, levantarse antes de llegar a una parada o permanecer a bordo mientras el autobús atraviesa puntos de reporte. El responsable de los datos de flota debe definir las reglas de inferencia, validación, privacidad, conservación y reporte que excedan el estado físico del asiento.

Asigne una identidad estable a cada asiento

La identidad del asiento debe mantenerse durante la instalación, la conexión del cableado, la asignación del controlador, el mantenimiento y la sustitución.

Una cadena de identidad útil es:

Identificador del vehículo
  -> revisión de la distribución de asientos
    -> posición del asiento
      -> zona de pasajero
        -> referencia y revisión del sensor
          -> cola flexible y conector
            -> derivación de cableado
              -> canal del controlador u objeto de red
                -> registro de mantenimiento y datos

Etiquetar únicamente el canal del controlador es insuficiente. El cableado puede cambiar de recorrido, un asiento puede sustituirse, una derivación puede conectarse a la posición vecina o una distribución configurable puede modificarse. La etiqueta física, el plano, el esquema eléctrico, la configuración de software y el registro de mantenimiento deben referirse al mismo asiento.

El proyecto debe decidir cómo comprobar la identidad tras el montaje. Una derivación etiquetada, un conector polarizado, un útil de instalación, la configuración del controlador, una lectura durante el mantenimiento o una combinación controlada pueden hacer detectable una conexión al asiento equivocado antes de que la pantalla de flota atribuya la ocupación a la posición vecina.

Para la planificación de interfaces de automoción y vehículos, mantenga la identidad del nodo de asiento separada de la función general del vehículo. El sensor identifica su trayectoria de entrada física; el sistema del vehículo o de flota es responsable del significado y uso de esa entrada.

Defina la observación de cada zona de pasajero

Un contorno alrededor del cojín no constituye un requisito completo de detección. Cada zona de pasajero requerida necesita una observación definida.

Los bancos anchos, cojines divididos, asientos individuales, asientos abatibles y asientos prioritarios pueden necesitar definiciones de zona diferentes dentro del mismo vehículo. No copie la forma de una esterilla entre asientos solo porque las fundas parezcan similares. El contorno de la espuma, los nervios de soporte, la fijación del cojín, la postura del pasajero, el movimiento del bastidor y el acceso al cableado pueden modificar la observación efectiva.

Si varias zonas físicas se combinan en un único estado eléctrico, registre dónde se realiza esa combinación. Puede ocurrir en los conductores impresos, un conector, la electrónica de interfaz, el software del controlador o una aplicación de flota. Un técnico no puede diagnosticar un problema específico de zona si la documentación presenta el resultado combinado como si procediera de una única área uniforme.

Adecúe la arquitectura del sensor a una decisión de flota concreta

Seleccione la arquitectura de observación después de definir la decisión de flota.

El producto que se promociona no es automáticamente la arquitectura correcta. Un proyecto de flota puede necesitar solo una entrada sencilla de presencia en el asiento, un estado multizona, una medición estructural o un sistema APC en las puertas. Mezclar esas decisiones lleva a exigir que un mismo sensor sea fino y económico, cuente personas, estime peso, localice posturas, se autodiagnostique y cumpla reglas de reporte simultáneamente.

Defina la observación mínima que permita la acción aprobada. Después distribuya las responsabilidades del sensor físico, la electrónica de interfaz, la lógica del controlador, el software de flota y el reporte en torno a esa decisión.

Si la arquitectura todavía no está decidida, comparta la sección del asiento, la zona de pasajero requerida, el tipo de salida, la dirección de la cola flexible, el conector y el acceso de mantenimiento mediante la vía de consulta para proyectos de sensores de ocupación de asientos de autobús. Esa revisión permite determinar si una esterilla flexible es adecuada antes de fijar el cableado, la asignación del controlador y las hipótesis sobre los datos de flota.

Controle la trayectoria de carga en asientos de uso intensivo

Los asientos de flota se utilizan repetidamente, pero una cifra genérica de ciclos no define la trayectoria de carga instalada.

Represente cómo se transmite la carga desde el pasajero hasta el sensor y la estructura del asiento:

Contacto del pasajero
  -> revestimiento y costuras
    -> espuma y detalles locales
      -> distribuidor de carga o capa protectora
        -> zona de detección
          -> soporte inferior
            -> bastidor y fijaciones

Revise ese recorrido con el asiento vacío, ocupado, cargado en el borde, bajo una rodilla, durante inclinaciones, torsiones y mantenimiento. El sensor no debe convertirse accidentalmente en bisagra, separador, superficie de desgaste o tope rígido. Los nervios locales, bordes del bastidor, cabezas de fijaciones, grapas de tapicería y recortes de espuma pueden crear esfuerzos aunque la carga media del cojín parezca razonable.

Diseñar para uso intensivo significa controlar los mecanismos de fallo, no prometer una vida útil universal. Registre dónde puede haber deslizamiento, dónde se concentra la compresión, dónde un cojín plegado modifica el contacto y dónde sale la cola flexible del apilamiento protegido. Si se añade una capa protectora, compruebe que no aleje la carga de la zona requerida ni precargue el sensor con el asiento vacío.

Las pruebas de presión sobre el componente pueden servir para evaluar su construcción. Solo un asiento instalado representativo puede demostrar si el apilamiento de cojín aprobado transmite las cargas de pasajero requeridas y rechaza las cargas ajenas al pasajero.

Diseñe el recorrido del cableado para instalación y mantenimiento

El recorrido del cableado debe funcionar para el operario de montaje y para el técnico, no solo en la vista CAD final.

Defina:

• la salida de la cola flexible del sensor y su transición soportada;
• el recorrido por la espuma, el revestimiento, la base o el bastidor del asiento;
• el primer punto de alivio de tracción;
• la separación respecto a bordes cortantes, pivotes, muelles, cierres y articulaciones móviles;
• las etiquetas de derivación y la orientación de los conectores;
• la reserva de cable para mantenimiento y la dirección de acceso;
• la retención durante la limpieza y la retirada del cojín;
• el procedimiento permitido de desconexión y reconexión;
• la separación de cables de potencia, actuadores, calefactores o fuentes de interferencia, cuando proceda;
• y el recorrido después de cada ajuste o plegado del asiento.

La guía de conectores para colas flexibles impresas ayuda a tratar las terminaciones en una fase temprana. No selecciona el conector final de la flota, el terminal, el sellado, la retención, la protección de la derivación, el comportamiento de diagnóstico ni la homologación del vehículo.

Las fotografías de instalación deben mostrar el recorrido antes de ocultarlo bajo el revestimiento. El plano del cableado debe identificar soportes, curvas, salidas de derivación, piezas de acoplamiento y acceso de mantenimiento. Los recorridos izquierdo y derecho deben controlarse como variantes cuando no sean realmente idénticos.

Proteja la cola flexible y el conector en el bastidor

El área flexible de detección puede permanecer intacta mientras la cola o el conector fallan en el bastidor del asiento.

Revise cuatro transiciones:

1. de la zona de detección a la pista impresa;
2. de la pista impresa a la cola flexible;
3. de la cola flexible a la terminación;
4. del conector al cableado del vehículo.

En cada transición, identifique flexión, pelado, roce, tracción, masa sin soporte, contaminación y manipulación repetida durante el mantenimiento. La cola flexible no debe doblarse sobre un borde sin definir, quedar pinzada entre cojín y bastidor, utilizarse para extraer el conector ni quedar donde el técnico tenga que apartarla para acceder a otra pieza.

La especificación de interfaz también debe indicar cómo se manifiesta eléctricamente un sensor desconectado. Si un circuito abierto no se distingue de un asiento válidamente vacío, una cola rota puede eliminar silenciosamente una posición ocupada de la vista de flota. Si se utiliza una resistencia de diagnóstico o una interfaz acondicionada, asigne su ubicación, la responsabilidad sobre las tolerancias, la cobertura de fallos y el procedimiento de sustitución.

La protección del conector debe corresponder a su ubicación real. Una conexión protegida bajo el cojín, una derivación expuesta bajo el asiento y una conexión próxima al suelo tienen distintas vías de contaminación y mantenimiento. No asigne una clasificación de sellado sin analizar cómo llegan los líquidos, la suciedad y la manipulación a la conexión acoplada.

Considere la limpieza como una vía de exposición

La limpieza no es una única prueba química. Es una vía por la que líquidos, residuos, herramientas y manipulaciones llegan al nodo de asiento.

Prepare un mapa de exposición:

Solicite el proceso real de limpieza de la flota: tipo de líquido, método de aplicación, tiempo de contacto, frotado, aclarado, secado, posición del asiento y si se retiran los cojines. La lista de materiales por sí sola no indica por dónde circula el líquido.

El proveedor del componente puede revisar la compatibilidad de materiales y construcción dentro de un alcance acordado. El responsable de la flota o del vehículo debe aprobar el procedimiento completo de limpieza y la posibilidad de inspeccionar el asiento instalado. Superar una prueba sobre una muestra de sensor desnudo no demuestra que el conector bajo el cojín permanezca seco ni que la espuma húmeda no altere la decisión de estado del asiento.

Ponga a prueba el diseño con cargas que puedan provocar detecciones no deseadas

Una detección falsa debe investigarse mediante el caso físico, no ocultarse con un retardo prolongado.

El cliente decide qué casos deben mantenerse como vacío, cuáles pueden indicar ocupado temporalmente, cuáles requieren un estado desconocido y cuáles deben generar un fallo. No existe una lista universal de perturbaciones ni un retardo universal.

Cuando aparezca un estado falso, conserve la evidencia sin procesar y la configuración física. No ajuste inmediatamente el umbral. Primero determine si la causa es una zona incorrecta, una trayectoria de carga inestable, un apilamiento húmedo, un objeto atrapado, una intermitencia eléctrica, una asignación errónea del asiento o un solapamiento real entre los casos aprobados.

Contemple asientos abatibles, plegables, desmontables y prioritarios

Los asientos especiales modifican el estado mecánico del sensor y la expectativa del sistema de que el asiento esté disponible.

No fuerce un asiento configurable a utilizar la misma lógica que uno fijo. Un asiento desmontable desconectado puede ser una configuración aprobada, mientras que esa misma condición eléctrica en un asiento instalado constituye un fallo. El controlador o sistema de flota necesita evidencia de configuración antes de interpretar la entrada del sensor.

Las funciones de accesibilidad, información al pasajero, retención u operación requieren requisitos y aprobaciones propios. La presencia de un sensor de asiento no demuestra que esas funciones completas cumplan un reglamento o una especificación de compra.

Conserve los estados válido, desconocido, fallo y fuera de servicio

El mantenimiento de flota pierde fiabilidad cuando todo resultado distinto de ocupado se etiqueta como vacío.

Desconocido no es un sustituto conveniente de fallo, ni fallo es un sustituto conveniente de vacío. Fuera de servicio también es distinto de una desconexión accidental. Estas distinciones evitan que el sistema de flota presente una certeza falsa y permiten que mantenimiento priorice un nodo realmente averiado.

Defina la recuperación de estados. Un conector reparado puede pasar de fallo a desconocido mientras se comprueban la derivación, la identidad y la respuesta del sensor. Solo entonces debe volver a vacío u ocupado válidos. Si el software borra el fallo en cuanto regresa la tensión, puede pasar por alto una conexión intercambiada, un pin dañado o una cola flexible mal encaminada.

Vincule el diagnóstico a cada asiento

Un mensaje de fallo útil identifica el asiento y la trayectoria de observación.

El registro de diagnóstico debe permitir responder:

• qué vehículo y revisión de distribución estaban activos;
• qué asiento y zona de pasajero se vieron afectados;
• qué canal del controlador u objeto de datos representaba ese asiento;
• qué sensor, cola flexible, conector y derivación estaban instalados;
• qué evidencia sin procesar o eléctrica se observó;
• qué regla de validez o fallo cambió de estado;
• si el asiento estaba fijo, plegado, retirado, recién limpiado o en mantenimiento;
• qué acción realizó el técnico;
• y qué evidencia de nueva puesta en servicio permitió devolverlo al uso.

Empiece por el asiento indicado y siga la cadena de identidad hacia el controlador. Compare las etiquetas con la asignación del software antes de sustituir el sensor, e inspeccione la trayectoria de carga y la ruta de la cola flexible antes de ajustar la lógica. Un mensaje genérico de fallo del sensor del asiento pierde los rasgos específicos de la avería; un registro asociado a un asiento puede revelar agrupaciones de fallos alrededor de un borde de bastidor, una ruta de limpieza, un diseño de derivación, una ubicación de conector o una intervención de mantenimiento.

Vuelva a poner en servicio cada asiento sustituido

La sustitución no termina cuando el conector encaja.

Utilice una secuencia de nueva puesta en servicio:

1. Confirme la identidad del vehículo, la distribución, el asiento y la pieza.
2. Confirme el cojín, sensor, capa protectora y revisión de instalación aprobados.
3. Inspeccione la superficie del asiento, espuma, soporte, cola flexible, conector, derivación y recorrido por el bastidor.
4. Verifique la orientación, posición respecto a referencias, etiqueta de derivación y conexión acoplada.
5. Confirme la configuración prevista y la asignación del controlador.
6. Compruebe el comportamiento de arranque o estado desconocido.
7. Verifique vacío válido, ocupaciones requeridas, liberación y condiciones perturbadoras seleccionadas.
8. Compruebe las observaciones aprobadas de circuito abierto, desconexión u otros diagnósticos.
9. Registre la pieza retirada, el motivo, la evidencia, la pieza de sustitución, la intervención del técnico y el resultado.
10. Libere el nodo solo cuando estén completas las evidencias de estado y diagnóstico aprobadas.

El alcance puede adaptarse al programa de flota, pero identidad, instalación, funcionamiento y registro deben seguir vinculados al nodo de asiento. Un cojín nuevo puede alterar la trayectoria de carga, mientras que un sensor correcto en la derivación vecina puede superar una presión manual y, aun así, no coincidir con el mapa de asientos.

Convierta los registros de mantenimiento en evidencia de ingeniería

Los registros de mantenimiento son más útiles cuando conservan observaciones y no se limitan a indicar una pieza sustituida.

Utilice campos coherentes:

Sustituir repetidamente un sensor no demuestra por sí solo un defecto de construcción. El factor común puede ser un borde del bastidor, el recorrido de una derivación, la ubicación del conector, un cambio de espuma, una práctica de limpieza, un error de asignación o una intervención de mantenimiento. Los registros de flota pueden orientar una revisión de ingeniería específica, pero no sustituyen la validación controlada, porque las observaciones de campo son incompletas y se recopilan en condiciones diferentes.

Valide las capas de componente, asiento, autobús y flota

Cada capa responde a una pregunta distinta.

Utilice la página de calidad y ensayos de JASPER para tratar la inspección de componentes basada en planos y la planificación de pruebas del proyecto. Deben confirmarse para cada proyecto el útil de asiento instalado, la integración en el autobús, la exposición ambiental, la simulación de mantenimiento, el plan de muestras, la aceptación, el laboratorio externo y la prueba en flota.

La guía de medición del NIST distingue repetibilidad, reproducibilidad, calibración, sesgo, estabilidad e incertidumbre. Esta distinción ayuda al equipo a localizar la variación en el sensor, la construcción del cojín, la instalación, el útil, el operario, la electrónica, el entorno o la lógica de decisión.

Utilice las normas de autobuses y los documentos de compra para delimitar responsabilidades

Las normas y guías de organismos definen responsabilidades; su mera referencia no certifica una esterilla de asiento.

Las Directrices estándar de adquisición de autobuses vigentes de APTA ofrecen un marco común de contratación que los organismos pueden adaptar a su proyecto. Utilícelo para identificar interfaces, entregables, configuración, mantenibilidad, inspección, formación, documentación y responsabilidades de aceptación. No afirme que un componente cumple todo un documento de compra de autobuses sin haber revisado las cláusulas contratadas y las evidencias.

La guía de la FTA sobre supervisión de procedimientos de operación y mantenimiento describe observación, pruebas, inspección, auditoría, revisión de datos y acciones correctivas. Apoya un ciclo de mantenimiento controlado, pero no prescribe un sensor de asiento, cableado, umbral, método de limpieza ni diseño de datos de flota.

Según el 49 CFR, parte 625, la gestión de activos de transporte público incluye inventario, evaluación de condición, apoyo a decisiones y priorización de inversiones para los activos de capital incluidos en su ámbito. Un registro de nodo de asiento puede apoyar el mantenimiento local, pero el reglamento no debe presentarse como si exigiera un sensor en cada asiento de autobús.

La FMVSS n.º 222 se ocupa de los asientos de pasajeros de autobuses escolares y la protección en caso de colisión. No es una certificación genérica de sensores de asiento para autobuses de transporte público. El fabricante del vehículo debe determinar su categoría, los requisitos aplicables, la función del asiento, la vía de aprobación y las evidencias.

Las fichas oficiales de ISO 16750-3 e ISO 16750-4 pueden ayudar a plantear cuestiones mecánicas y climáticas relativas a equipos eléctricos y electrónicos de vehículos de carretera. El programa sigue siendo responsable de seleccionar aplicabilidad, ubicación de montaje, severidad, estado operativo, secuencia, plan de muestras y aceptación.

Controle los cambios de producción y mantenimiento

Un nodo de asiento de flota puede cambiar sin que cambie la referencia del sensor.

Cada registro de cambio debe identificar las variantes de asiento afectadas, el responsable, las evidencias que deben repetirse y la autoridad de liberación. Sin cambios de encaje no basta cuando una espuma, grapa, ruta de limpieza o asignación de controlador nuevas pueden alterar la observación.

Descarte la esterilla de asiento cuando otra arquitectura resulte más adecuada

Una esterilla flexible es una opción sólida cuando el estado de pasajero requerido puede observarse a través de un apilamiento de cojín controlado y la cola flexible puede encaminarse y mantenerse de forma segura.

Utilice otra arquitectura cuando:

• el requisito real sea contar subidas y bajadas en las puertas;
• el sistema necesite el peso absoluto del pasajero y no una entrada de estado del asiento;
• la estructura del asiento ofrezca una trayectoria de medición más estable y mantenible;
• los casos requeridos de vacío y ocupado se solapen tras realizar cambios mecánicos razonables;
• un asiento abatible o desmontable no permita proteger el elemento sensor y la cola flexible;
• el estado del conector no pueda distinguirse de vacío válido;
• el controlador no pueda conservar la identidad de las zonas requeridas;
• mantenimiento no pueda acceder al nodo o volver a ponerlo en servicio sin dañar el asiento;
• la exposición durante la limpieza no pueda controlarse ni inspeccionarse;
• o la flota no tenga un responsable de los datos y estados de fallo resultantes.

La familia de sensores de ocupación de asientos permite tratar alternativas de contacto, relacionadas con presión y multizona. La selección debe responder a la observación requerida, la trayectoria de carga instalada, las necesidades de diagnóstico y el modelo de mantenimiento, no al nombre del producto.

Prepare el paquete de detección de asientos para la flota

Envíe un único paquete documental controlado que contenga:

1. Tipo de vehículo, uso de la flota, distribución e identidades de los asientos.
2. La decisión exacta de flota o vehículo que permite cada estado de asiento.
3. Una declaración que separe el estado del asiento de los datos APC, viajes y millas-pasajero.
4. Planos de asientos, secciones de cojines, referencias geométricas, estados de movimiento y acceso de mantenimiento.
5. Zonas de pasajero, observaciones requeridas, exclusiones y casos perturbadores.
6. Arquitectura preferida: contacto, analógica, multizona, estructural u otra.
7. Interfaz eléctrica, circuito, estados válidos, desconocidos, fallos y recuperación.
8. Dirección, recorrido y soporte de la cola flexible, conector, pieza de acoplamiento, derivación y etiquetas.
9. Productos y métodos de limpieza, recorridos de líquidos, secado y procedimiento de inspección.
10. Condiciones de plegado, abatimiento, desmontaje, prioridad, banco y sustitución.
11. Responsabilidades de validación del componente, asiento, autobús y flota.
12. Campos de diagnóstico, mantenimiento, sustitución, nueva puesta en servicio y registro.
13. Requisitos aplicables de compra, seguridad, entorno y cliente.
14. Prototipos de asiento, acceso al vehículo, útiles, muestras, formato de datos y etapas de revisión.
15. Volumen de producción, estrategia de repuestos, trazabilidad, control de cambios y horizonte de servicio.

Marque cada cuestión pendiente y asigne un responsable. La primera revisión de ingeniería debe cerrar la observación y la interfaz antes de tratar compromisos de producción. Si el proyecto no puede definir qué significa el estado de un asiento, añadir geometría al sensor no hará fiables los datos de flota.

Consulte un proyecto de detección de asientos para flotas

Comparta la distribución de asientos, sección del cojín, mapa de zonas de pasajero, salida requerida del sensor, recorrido de cola flexible y cableado, conector, proceso de limpieza, estados de asientos configurables, modelo de fallos, procedimiento de mantenimiento y responsabilidades de validación mediante el formulario de solicitud de presupuesto de JASPER. La revisión debe decidir primero si una esterilla flexible es la arquitectura de observación adecuada y después identificar las evidencias de componente que JASPER puede aportar y las responsabilidades de asiento instalado, autobús, APC, reglamentación y flota que siguen correspondiendo al cliente y a sus socios de sistema.
