バス車両群の座席に向けた着座センサー設計

バス座席の着座センサー設計は、汎用の圧力マットではなく、保守できる座席ノードの定義から始めます。設置する各座席には、一貫した識別情報、名称を付けた乗員検知領域、管理された荷重経路、追跡可能なハーネス分岐、定義された電気的な観測項目、そして有効・不明・故障・使用停止の各状態に対する承認済みの対応が必要です。通常の清掃や座席整備にも耐え、コネクターを扱うたびに原因不明の車両群イベントが発生しない設計が求められます。着座センサーが報告できるのは座席の状態であり、それだけで乗車数、降車数、旅客トリップ数、旅客マイルを計測することはできません。

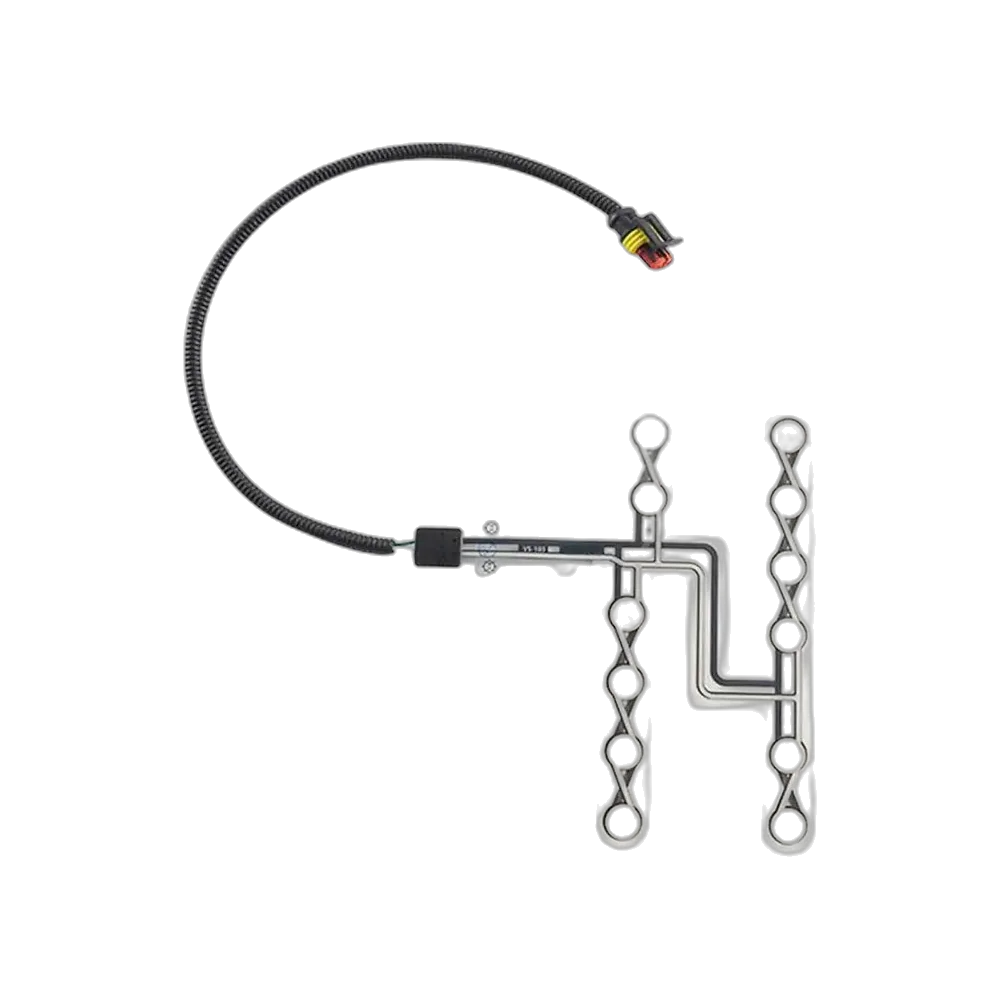

JASPERの バス座席用着座センサー は、クッション断面、検知領域、テールの向き、コネクター、ハーネス経路、座席識別情報、電気インターフェース、整備手順、検証資料の計画に照らして検討できます。JASPERの供給範囲が柔軟な検知素子だけなのか、端末処理、インターフェース部品、治具、組立作業も含むのかを明示してください。車両ソフトウェア、自動乗降客計数、車両群データベース、規制上の承認、車両全体の妥当性確認は、契約で明確に割り当てられない限り、その範囲に含まれません。

更新日：2026年7月14日

保守できる座席ノードを構築する

車両群で保守する対象は、識別情報のないセンサーではありません。特定の車両にある特定の座席であり、特定の分岐に接続され、取付履歴と交換履歴が把握されているものです。

最初の図面レビューから、共通の座席ノード仕様を使用します。

この仕様により、製品図、座席図、ハーネス図、コントローラーの割当て、整備手順、データ記録を整合させます。これがなければ、同じ電気的な事象が、着座中の座席、緩んだコネクター、取り外された座席、または誤ったラベルのハーネス分岐として解釈されかねません。

座席状態と乗降客数を分けて考える

着座検知と乗降客計数は、異なる問いに答えるものです。

米国連邦公共交通局（FTA）は、 自動乗降客計数装置を定義する際 、停留所で旅客が乗降するときに人数を数える装置としています。同局の 2026年NTD完全報告方針マニュアル では、UPTとPMTを定義された報告指標として扱っています。APC由来のUPTまたはPMTデータをNTD年次報告に使用する場合、APCのデータ収集方法にはFTAの承認と指定された手作業による検証が必要です。この要件を、あらゆる自動収集の車両群データに一般化してはいけません。

座席ノードは、顧客が設計する空席表示、着座状況図、運用調査、その他の車両群機能を支援できます。しかし、複数の座席が着座・空席を報告できるだけで、APCシステムとして販売してはいけません。乗客は立ったまま移動したり、席を替えたり、クッションに荷物を置いたり、停留所到着前に席を離れたり、バスが報告上の地点を通過しても乗り続けたりします。物理的な座席状態を超える推定、検証、プライバシー、保存、報告のルールは、車両群データの責任者が定義する必要があります。

各座席に一貫した識別情報を付ける

座席の識別情報は、取付け、ハーネス接続、コントローラーへの割当て、整備、交換を通じて維持されなければなりません。

有用な識別の連鎖は次のとおりです。

車両識別子
  -> 座席レイアウトの改訂版
    -> 座席位置
      -> 乗員検知領域
        -> センサー品番と改訂版
          -> テールとコネクター
            -> ハーネス分岐
              -> コントローラーチャンネルまたはネットワークオブジェクト
                -> 整備記録とデータ記録

コントローラーチャンネルだけにラベルを付ける方法では不十分です。ハーネス経路の変更、座席交換、隣の座席位置への分岐の誤接続、可変レイアウトの変更が起こり得ます。物理ラベル、図面、電気的な対応表、ソフトウェア設定、整備記録は、同じ座席を指す必要があります。

組立後に識別情報をどのように照合するかを、プロジェクトで決めてください。分岐ラベル、誤挿入防止コネクター、取付治具、コントローラー設定、整備時のスキャン、またはこれらの管理された組合せにより、車両群表示が隣の座席に着座情報を割り当てる前に、誤った座席への接続を検出できます。

また、 自動車・車両用インターフェースの計画では、座席ノードの識別情報と車両全体の機能を分けてください。センサーは物理的な入力経路を識別し、車両または車両群システムがその入力の意味と用途を管理します。

各乗員検知領域で何を観測するかを明示する

クッションの外形を囲むだけでは、検知要件は完成しません。必要な各乗員領域について、観測項目を明示する必要があります。

幅広のベンチシート、分割クッション、独立座席、跳ね上げ式座席、優先席では、同じ車両内でも異なる領域定義が必要になり得ます。表皮の見た目が似ているだけで、別の座席へマット形状を流用しないでください。フォーム形状、支持リブ、クッションの固定、乗員姿勢、フレームの動き、ケーブルへのアクセスにより、実際に観測できる状態が変わる可能性があります。

複数の物理領域を1つの電気的状態にまとめる場合は、その統合がどこで行われるかを記録します。印刷導体、コネクター、インターフェース電子回路、コントローラーソフトウェア、車両群アプリケーションのいずれかで行われる場合があります。設計資料が統合結果を1つの均一な領域から得たように扱っていては、整備担当者は領域固有の問題を診断できません。

車両群で行う判断にセンサー方式を合わせる

車両群で何を判断するかを定義してから、観測方式を選定します。

提案されている製品の方式が、自動的に正解になるわけではありません。車両群プロジェクトに必要なのは、単純な着座入力、複数領域の状態、構造部での計測、またはドア部のAPCシステムかもしれません。これらの判断を混同すると、薄型・低価格でありながら、人数計測、重量推定、姿勢位置の検出、自己診断、報告要件への適合まで、1つのセンサーに同時に期待することになります。

承認された動作を支えるために必要な最小限の観測項目を定義してください。その判断を中心に、物理センサー、インターフェース電子回路、コントローラーロジック、車両群ソフトウェア、報告責任を割り当てます。

方式が未確定の場合は、座席断面、必要な乗員検知領域、出力形式、テールの向き、コネクター、整備時のアクセス条件を、 バス座席用着座センサープロジェクトの相談窓口から共有してください。ハーネス、コントローラーへの割当て、車両群データの前提条件が固定される前に、柔軟なマットが適切かどうかを検討できます。

使用頻度の高い座席の荷重経路を管理する

車両群の座席は繰り返し使用されますが、一般的な耐久回数の表記では、設置状態の荷重経路は定義できません。

乗員からセンサーを通り、座席構造へ至る荷重の流れを整理します。

乗員との接触
  -> 表皮と縫い目
    -> フォームと局所形状
      -> 荷重分散層または保護層
        -> 検知領域
          -> 下部支持部
            -> フレームと取付部

空席、着座、端部荷重、膝立ち、寄りかかり、ねじり、整備の各条件で、この経路を検討します。センサーが意図しないヒンジ、スペーサー、摩耗面、機械的ストッパーになってはいけません。平均的なクッション荷重が妥当に見えても、局所リブ、フレーム端、ねじ頭、表皮固定クリップ、フォームの切欠きが応力を生じさせる場合があります。

高頻度使用への設計とは、普遍的な寿命を約束することではなく、故障につながる経路を管理することです。滑りが起こる場所、圧縮が集中する場所、クッションを折り畳むと接触が変わる場所、テールが保護された積層部から出る場所を記録してください。保護層を追加する場合は、必要な領域から荷重を逃がさず、空席時にセンサーへ予圧を加えないことを確認します。

部品単体の押圧試験は構造の確認に役立ちます。ただし、承認したクッション積層が必要な乗員荷重を伝え、乗員以外の荷重を除外できるかは、代表的な取付状態の座席でしか確認できません。

取付けと整備を考慮してハーネスを配索する

ハーネス経路は、完成したCAD図上だけでなく、組立担当者と整備担当者にとっても扱いやすい必要があります。

次の事項を定義します。

• センサーテールの出口と、支持された移行部。
• フォーム、表皮、座面支持板、フレームを通る経路。
• 最初のストレインリリーフ位置。
• 鋭利な端部、回転支点、ばね、ラッチ、可動リンクからの離隔。
• 分岐ラベルとコネクターの向き。
• 整備用の余長とアクセス方向。
• 清掃やクッション取り外し時の保持。
• 許容される切断・再接続手順。
• 必要に応じた、電源、アクチュエーター、ヒーター、ノイズ源となるケーブルとの分離。
• 各座席調整位置や折り畳み状態での経路。

この 印刷テール用コネクターの概要 は、初期段階でテールの端末処理を検討する際に役立ちます。ただし、最終的な車両群用コネクター、端子、シール、保持方法、分岐保護、診断動作、車両適合性確認を選定するものではありません。

取付写真には、経路が表皮の下に隠れる前の状態を記録してください。ハーネス図には、支持部、曲げ部、分岐位置、相手側部品、整備アクセスを明記します。左右の経路が本当に同一でない場合は、管理された別仕様として扱います。

フレーム付近のテールとコネクターを保護する

柔軟な検知部分が無傷でも、座席フレーム付近のテールやコネクターが故障する場合があります。

次の4つの移行部を検討します。

1. 検知領域から印刷配線。
2. 印刷配線からテール。
3. テールから端末処理部。
4. コネクターから車両ハーネス。

各移行部で、曲げ、剥離、擦れ、引張り、支持されていない重量、汚れ、整備時の反復的な取扱いを確認します。テールを未定義の端部で折り曲げたり、クッションとフレームの間に挟んだり、コネクターを外すために引っ張ったり、他の部品に触れる際に整備担当者が押しのけなければならない位置へ放置したりしてはいけません。

インターフェース仕様には、センサーが外れたときに電気的にどう見えるかも記載します。断線と有効な空席状態を区別できない場合、テール破損によって、着座中の位置が車両群表示から無警告で消える可能性があります。診断抵抗や信号処理回路を使用する場合は、その配置、公差の責任範囲、検出対象故障、交換手順を割り当ててください。

コネクターの保護は実際の位置に合わせる必要があります。クッション下で保護された接続部、座席下に露出した分岐、床面付近の接続部では、汚れと整備作業の経路が異なります。液体、ほこり、取扱いが嵌合部へどう到達するかを整理せずに、密封性能の表示を付けてはいけません。

清掃を曝露経路として捉える

清掃は単一の薬品試験ではありません。液体、残留物、工具、取扱いが座席ノードに到達する経路です。

曝露経路図を作成します。

車両群で実際に行う清掃工程を確認してください。液剤の種類、塗布方法、接触時間、拭き取り、すすぎ、乾燥、座席位置、クッションを外すかどうかが必要です。材料一覧だけでは、液体がどこへ移動するかは分かりません。

部品供給者は、合意した範囲内で材料と構造の適合性を検討できます。設置済み座席の清掃手順全体と点検可能性は、車両群または車両の責任者が承認する必要があります。センサー単体の試験片が合格しても、クッション下のコネクターが乾いたままであることや、濡れたフォームが座席状態判定を変えないことの証明にはなりません。

誤検知につながる荷重で設計を検証する

誤検知は長い遅延で隠すのではなく、物理的な状況ごとに調査します。

空席のままであるべき条件、一時的な着座報告を許容する条件、不明とすべき条件、故障とすべき条件は顧客が決定します。あらゆる用途に共通する外乱一覧や遅延時間はありません。

誤った状態が発生したら、生の観測情報と物理的な配置を保存します。すぐにしきい値を調整しないでください。まず、誤った検知領域、不安定な荷重経路、濡れた積層、挟まった物体、電気的な間欠不良、誤った座席割当て、または承認条件どうしの本来の重なりのどれが原因かを判断します。

跳ね上げ式・折り畳み式・着脱式座席と優先席に対応する

特殊な座席では、センサーの機械的状態と、その座席が利用可能であるというシステムの前提が変化します。

可変構成の座席に、固定座席と同じロジックを無理に適用してはいけません。着脱式座席の接続外れは承認された構成である一方、取付済み座席の同じ電気的状態は故障かもしれません。コントローラーまたは車両群システムは、センサー入力を解釈する前に構成を確認できる情報を必要とします。

アクセシビリティ、旅客案内、拘束装置、運行機能には、それぞれ別の要件と承認が必要です。着座センサーがあることだけでは、これらの機能全体が規制や調達仕様に適合するとは判断できません。

有効・不明・故障・使用停止を区別して保持する

着座以外の結果をすべて空席とすると、車両群の保守の信頼性が損なわれます。

不明を故障の都合のよい代用にしたり、故障を空席の代用にしたりしてはいけません。使用停止も、偶発的な接続外れとは異なります。これらを区別することで、車両群システムが根拠のない確実な表示を避け、保守担当者が実際に故障したノードを優先できます。

状態の復帰手順を定義してください。修理したコネクターは、分岐、識別情報、センサー応答を確認する間、故障から不明へ移行する場合があります。その後に初めて、有効な空席または着座へ戻します。電圧が戻っただけでソフトウェアが故障を解除すると、接続の入れ替わり、ピン損傷、テールの誤配索を見逃すおそれがあります。

座席を特定できる診断にする

有用な故障メッセージは、座席と観測経路を特定します。

診断記録では、次の事項を確認できる必要があります。

• 対象となっていた車両と座席レイアウトの改訂版。
• 影響を受けた座席と乗員検知領域。
• その座席を表すコントローラーチャンネルまたはデータオブジェクト。
• 取り付けられていたセンサー、テール、コネクター、ハーネス分岐。
• 観測された生データまたは電気的情報。
• 状態が変わった有効性判定または故障判定のルール。
• 座席が固定、折り畳み、取り外し、清掃、整備のどの状態にあったか。
• 整備担当者が行った作業。
• 使用再開を認める根拠となった再稼働確認の情報。

報告された座席を起点に、コントローラーへ向かって識別の連鎖をたどります。センサーを交換する前にラベルとソフトウェアの割当てを照合し、ロジックを調整する前に荷重経路とテール経路を点検してください。単に 着座センサー故障 というメッセージでは、故障の特徴が失われます。座席を特定できる記録であれば、フレーム端、清掃経路、分岐設計、コネクター位置、整備作業に起因する発生の偏りを見つけられます。

座席交換のたびに再稼働確認を行う

コネクターが嵌合しただけでは、交換作業は完了しません。

再稼働確認の手順を使用します。

1. 車両、レイアウト、座席、部品の識別情報を確認する。
2. 承認済みのクッション、センサー、保護層、取付仕様の改訂版を確認する。
3. 座席表面、フォーム、支持部、テール、コネクター、分岐、フレーム上の経路を点検する。
4. 向き、基準位置、分岐ラベル、嵌合接続を確認する。
5. 意図した構成とコントローラーへの割当てを確認する。
6. 起動時または不明状態での動作を確認する。
7. 有効な空席、必要な着座、荷重除去、選定した外乱条件を確認する。
8. 断線、接続外れ、その他の承認済み診断観測項目を確認する。
9. 取り外した部品、理由、観測情報、交換部品、整備担当者の作業、結果を記録する。
10. 承認された状態確認と診断の裏付けがそろってから、ノードの使用を許可する。

範囲は車両群の計画に合わせて調整できますが、識別情報、取付け、機能、記録は座席ノードに結び付けたままにします。新しいクッションは荷重経路を変える可能性があります。また、正しいセンサーでも隣の分岐につながっていれば、手押し試験に合格しても座席の対応表は誤ったままです。

整備記録を設計検討の裏付けにする

整備記録は、交換部品だけを記載するより、観測内容を残すことで有用になります。

統一した項目を使用します。

交換が繰り返されるだけでは、センサー構造の欠陥とは証明できません。共通要因は、フレーム端、分岐経路、コネクター位置、フォーム変更、清掃方法、割当てミス、整備作業かもしれません。車両群の記録は焦点を絞った設計レビューに役立ちますが、現場の観測は不完全で条件も異なるため、管理された妥当性確認の代わりにはなりません。

部品・座席・バス・車両群の各層で妥当性を確認する

各層では異なる問いに答えます。

また、 JASPERの品質・試験ページ は、図面に基づく部品検査やプロジェクトの試験計画を相談する窓口として利用できます。実際の取付済み座席の治具、バスへの組込み、環境曝露、整備模擬試験、サンプル計画、合否判定、外部試験機関、車両群での試用は、プロジェクトごとに確認する必要があります。

NISTの計測ガイダンス は、繰返し性、再現性、校正、偏り、安定性、不確かさを区別しています。この区別により、センサー、クッション構成、取付け、治具、作業者、電子回路、環境、判定ロジックのどこに変動があるかを把握しやすくなります。

バスの規則と調達文書を責任範囲の整理に用いる

規格や行政機関のガイダンスは責任を定義するものであり、関連しているというだけで座席マットを認証するものではありません。

APTAの現行バス標準調達ガイドライン は、交通機関が各プロジェクトに合わせて調整できる共通のバス調達枠組みを示しています。インターフェース、提出物、構成、保守性、検査、教育、文書、受入れの責任を整理するために利用してください。契約対象の条項と裏付け資料を確認せずに、部品がバス調達文書全体に適合すると主張してはいけません。

運行・整備手順の監視に関するFTAガイダンス は、観察、試験、検査、監査、データレビュー、是正措置を説明しています。管理された保守サイクルに役立ちますが、着座センサー、ハーネス、しきい値、清掃方法、車両群データ設計を指定するものではありません。

米国の 49 CFR Part 625では、公共交通の資産管理に、対象資本資産の一覧、状態評価、意思決定支援、投資優先順位付けが含まれます。座席ノード記録は現場の保守に役立つ場合がありますが、この規則がすべてのバス座席へのセンサー設置を義務付けていると説明してはいけません。

FMVSS No. 222 は、スクールバスの乗客用座席と衝突保護を扱います。一般的な路線バス用着座センサーの認証ではありません。車両メーカーが、車両区分、適用要件、座席機能、承認手順、裏付け資料を決定する必要があります。

公式の ISO 16750-3 および ISO 16750-4 の概要情報は、自動車用電気・電子機器の機械的・気候的条件を整理するのに役立ちます。ただし、適用性、取付位置、厳しさ、動作状態、試験順序、サンプル計画、合否判定はプロジェクト側で選定します。

製造と整備の変更を管理する

センサー品番が変わらなくても、車両群の座席ノードは変わり得ます。

各変更記録には、影響を受ける座席仕様、責任者、再取得する裏付け資料、使用許可の権限者を明記します。 取付適合性に変更なし という判断だけでは不十分です。フォーム、クリップ、清掃経路、コントローラーの割当てが変わると、観測結果が変化する可能性があるためです。

別の方式が適しているなら座席マットを選ばない

管理されたクッション積層を通じて必要な乗員状態を観測でき、テールを安全に配索・整備できる場合、柔軟な座席マットは有力な候補です。

次の場合は、別の方式を使用します。

• 実際の要件が、ドア部での乗車・降車計数である。
• 座席状態入力ではなく、乗員の絶対重量が必要である。
• 座席構造の方が、より安定し、保守しやすい計測経路を提供する。
• 妥当な機械的変更を行っても、必要な空席条件と着座条件が重なる。
• 跳ね上げ式または着脱式座席で、検知素子とテールを保護できない。
• コネクターの状態を有効な空席と区別できない。
• コントローラーが必要な領域の識別情報を維持できない。
• 座席を損傷せずに、整備時にノードへアクセスしたり再稼働確認を行ったりできない。
• 清掃時の曝露を管理または点検できない。
• 生成されるデータと故障状態について、車両群側に責任者がいない。

より広い範囲の 着座センサー製品群 を参照しながら、接点式、圧力関連、複数領域の方向性を検討できます。製品名称ではなく、必要な観測項目、設置状態の荷重経路、診断要件、保守体制に基づいて選定してください。

車両群の座席検知に必要な資料を準備する

次の内容をまとめた、管理された資料一式を送付してください。

1. 車種、車両群の用途、座席レイアウト、座席識別情報。
2. 各座席状態によって支える、車両群または車両の具体的な判断。
3. 座席状態と、APC、トリップ、旅客マイルのデータを分ける説明。
4. 座席図、クッション断面、基準位置、可動状態、整備アクセス。
5. 乗員検知領域、必要な観測項目、除外条件、外乱条件。
6. 接点式、アナログ、複数領域、構造部計測、その他の希望方式。
7. 電気インターフェース、回路、有効状態、不明、故障、復帰。
8. テールの向き、経路、支持、コネクター、相手側部品、ハーネス分岐、ラベル。
9. 清掃用品、方法、液体経路、乾燥、点検手順。
10. 折り畳み、跳ね上げ、着脱、優先席、ベンチシート、交換時の条件。
11. 部品、座席、バス、車両群の妥当性確認に関する責任分担。
12. 診断、整備、交換、再稼働確認、記録項目。
13. 適用される調達、安全、環境、顧客要件。
14. 試作座席、車両へのアクセス、治具、サンプル、データ形式、レビュー段階。
15. 生産数量、補用品の方針、トレーサビリティ、変更管理、保守期間。

未決事項をすべて明示し、責任者を割り当ててください。最初の設計レビューでは、生産上の約束を検討する前に、観測項目とインターフェースを確定します。1つの座席状態が何を意味するかを定義できなければ、センサー形状をどれほど追加しても車両群データの信頼性は得られません。

車両群の座席検知プロジェクトを相談する

座席レイアウト、クッション断面、乗員検知領域図、必要なセンサー出力、テールとハーネスの経路、コネクター、清掃工程、可変座席の状態、故障モデル、整備手順、妥当性確認の責任分担を、 JASPERの見積依頼フォームから共有してください。まず柔軟な座席マットが適切な観測方式かどうかを判断し、次にJASPERが支援できる部品の裏付け資料と、顧客およびシステムパートナーが引き続き担う取付済み座席、バス、APC、規制、車両群の責任を明確にします。
