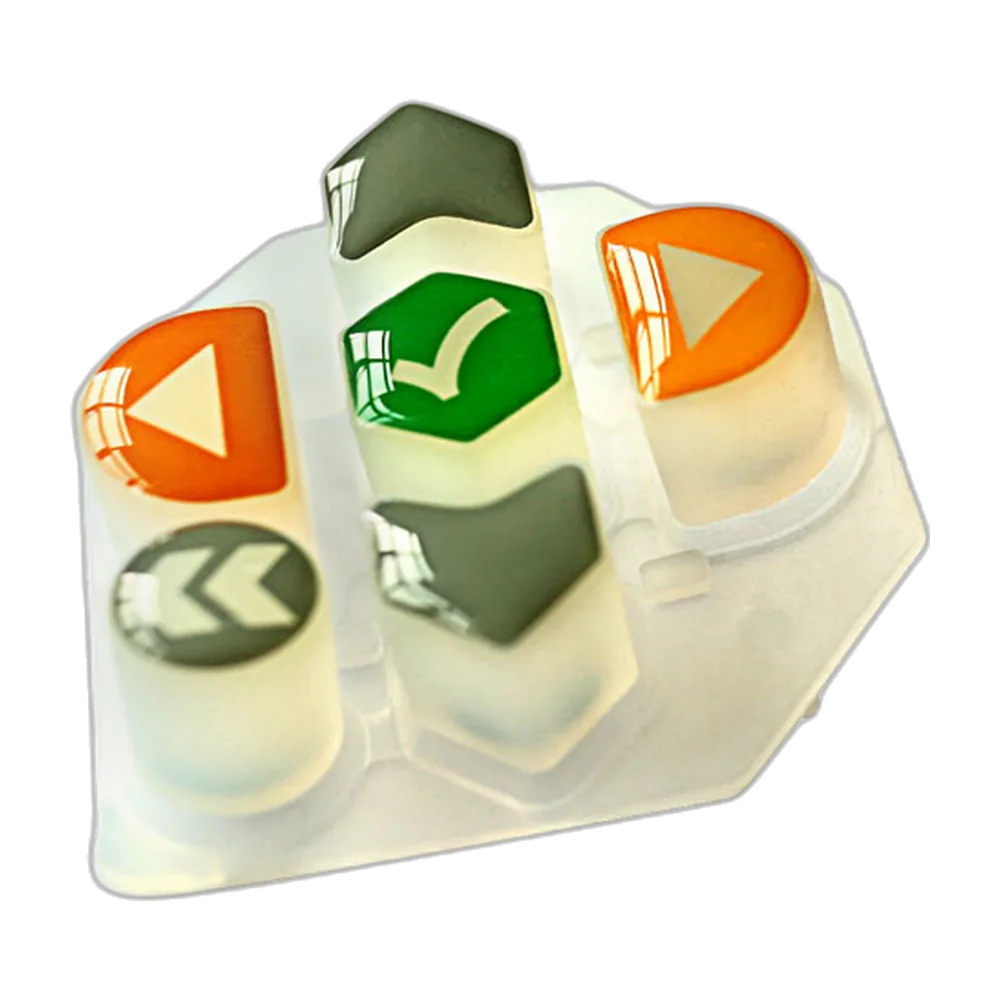

レーザーエッチング式シリコンゴムキーパッドは、レーザーマーク単体ではなく、管理された色層と塗膜の積層構成を使用します。一般的な技術課題は、端部の脆弱化、残留物、ピンホール、色むら、成形キーの損傷を生じさせずに、所定の基材層または透光層を露出させることです。そのため承認には、非点灯時の外観、点灯時の外観、塗膜密着性、表示文字・記号の位置精度、摩耗、液体汚染、キーの屈曲、量産再現性について個別の評価データが必要です。単一の光源と観察角度で正しく見えるサンプルだけでは、完成した操作部の耐久性やバックライト性能は実証できません。

耐久性のある表示文字・記号、照光記号、または色分けしたキー群を必要とするOEMインターフェースでは、レーザーエッチング式シリコンゴムキーパッドの製品ページから検討を開始してください。図柄と表面仕様は早期に確認できますが、量産リリースは、最終的な成形・塗装・レーザー加工・組立後の積層構成が、プロジェクトの外観基準と機能基準を満たしてから行う必要があります。

レーザーエッチング式シリコンゴムキーパッドの表示文字・記号とは？

レーザーエッチングによる表示文字・記号とは、シリコンキー表面の上側の色層を選択的に除去して形成する記号、文字、数字、または透光窓です。露出した層によって視認に必要なコントラストが得られます。バックライト構造では、この露出層がLEDから使用者までの光路の一部にもなります。

レーザー加工だけで十分なコントラストが得られるわけではありません。コントラストは次の要素の関係によって決まります：

• 成形シリコンの色；
• 遮光層または中間色層；
• 外観上の表面色;
• 除去部の形状と深さ；
• 透明または着色透明の保護コーティング;
• 周囲光、LEDの発光色、および観察方向。

この区別は、調達時に重要です。レーザーエッチングは一つの加工工程を示すにすぎず、表示システム全体やその受入条件を規定するものではありません。

表面の積層構成全体を定義する

図面には、外観、密着性、光学特性、耐摩耗性に影響する各層をすべて明記する必要があります。次のような一般的な注記、『白色のレーザーエッチング表示を備えた黒色キーパッド』だけでは、量産条件に関する複数の判断事項が未確定のままです。

すべてのキーパッドに表の各層がすべて必要なわけではありません。重要なのは、実際の構造が文書化されていることです。サプライヤーが色層を1層から2層へ変更したり、サンプル承認後に保護塗膜を追加したりした場合、その改訂品は承認済みと同一の表面構成とはみなせません。

図柄リリース前に表示方式を選定する

複数の構造で可読性のあるキーを実現できますが、その特性は同一ではありません。

成形色とコントラストを成す表面色層

成形キーの色が、レーザー除去後に露出する表示色になります。コントラストを成す色層が外観面を覆い、レーザーで所定の領域を除去します。これにより非点灯時にも明瞭な記号を形成でき、基材と光学系全体が所要の光を透過する場合は、バックライトにも対応できます。

不透明遮光層と表面色層

中間の不透明層は、暗く保つ必要がある領域への光漏れを低減できます。その上の表面色層がキーの外観色を決めます。この構成では、被覆状態と密着性を管理すべき界面が一つ増えます。

保護コーティングの下に印刷した表示文字・記号

複数色、細かな網点、またはコントラストを成す下層に依存しない表現が必要な図柄は、レーザー開口より印刷に適する場合があります。印刷では、インク、位置精度、硬化、密着性、耐摩耗性について別途要件を定める必要があります。

成形または凹形状の表示文字・記号

成形表示は表面が摩耗しても読み取れる場合がありますが、所要の色分けや照光外観を得られないことがあります。深い凹部には異物がたまりやすく、塗膜の被覆状態も検査しにくくなります。

適切な工法は、製品の非点灯時表示、点灯時表示、清掃、摩耗、質感、コストの制約に応じて選定します。図柄に文字が含まれるという理由だけで、レーザーエッチングを選定してはいけません。

使用者と使用環境から検討する

表面設計はレーザー装置の設定値ではなく、使用条件から始めます。次の項目を記録します：

• 素手、手袋、スタイラス、またはその他の操作手段;
• 押下頻度と使用頻度の高いキー;
• 滑らせる、こする、ひねる、または爪が当たる接触;
• 粉じん、砂粒、金属粒子、または挟み込まれるその他の異物;
• 洗浄剤、消毒剤、油、燃料、化粧品、汗、または食品残留物;
• 日射、高温、低温、湿度、結露、保管条件;
• 要求耐用期間と交換方針;
• 操作部の表示を主に非点灯時、点灯時、または両方で読み取るか;
• 視認距離、観察角度、操作姿勢;
• 各表示文字・記号が担う安全、警告、識別、装飾上の役割。

屋内でほとんど押されない設定キーと、頻繁に清掃される機械停止キーに、確認なしで同じ承認計画を適用してはいけません。

シリコン表面処理を管理工程として扱う

シリコンゴムは表面エネルギーが低いため、後工程の塗膜やインクには、実際に組み合わせる材料と塗膜に応じて選定した洗浄、表面活性化、プライマー、その他の前処理が必要になる場合があります。WACKERのシリコン加工ガイドでは、洗浄、表面活性化、プライマー処理、塗装、印刷を、それぞれ独立した二次加工として説明しています。ただし、あらゆるキーパッドに共通する万能な前処理条件は示していません。

工程記録には、次の事項を記載する必要があります：

• 成形材料および着色材料のロット;
• 表面処理までの経過時間と取扱状態;
• 洗浄剤と洗浄方法;
• 表面処理またはプライマーの識別情報;
• 処理日または工程ロット;
• 該当する場合、塗装までの最大許容時間;
• 汚染防止管理;
• 塗料の識別情報、混合条件、塗布方法、硬化条件、ロット;
• 再加工・再処理の規定。

表面処理を外観だけで承認してはいけません。塗膜が連続して見えても、屈曲、摩擦、洗浄剤への接触、経時変化の後に剥離することがあります。

各界面で塗膜密着性を管理する

積層構成には、破壊が起こり得る界面が複数あります：

1. 成形シリコンとプライマーまたは表面処理層の界面;
2. プライマーと色層の界面;
3. 色層同士の界面;
4. 色層と保護塗膜の界面;
5. レーザー除去によって生じる局所的な端部。

密着試験結果には、どの界面に応力を与え、どのような破壊形態が現れたかを記載する必要があります。『塗膜が剥離した』だけでは原因を診断できません。

主な観察項目：

• 層内での凝集破壊；
• シリコン表面での界面剥離;
• 二つの色層間の剥離;
• 下の色層が残った状態でのクリアコート浮き;
• 表示文字・記号周辺の端部浮き;
• 剥離を伴わない亀裂；
• 目視できる浮きはないが、光沢または色が変化。

是正措置は、汚染、不適切な処理状態、硬化不足、層間の不適合、過度な塗膜厚、レーザー損傷によって異なります。写真とサンプル識別情報は、試験記録と紐づけて保管してください。

実際のキー形状に合わせて図柄をリリースする

平面図柄データだけでは、曲面、傾斜面、テクスチャ面、または柔軟なキートップ上で表示文字・記号がどのように配置されるかは分かりません。図柄データ一式には次の項目を含める必要があります：

• ベクター元データと管理された改訂番号;
• キー識別子と向き;
• 製品基準に対する表示文字・記号の中心位置;
• 許容回転角および位置公差;
• 工程で合意した最小可視線幅および間隔；
• 端部、曲率部、パーティングライン、テクスチャ境界、トリミング領域からの禁止範囲;
• 非点灯時の色指定;
• 点灯時の照光指定;
• 規制または顧客の承認を必要とする記号;
• 鏡像、反転、または他言語の各バリエーション;
• 検査用重ね合わせ図または座標検査方法。

各キーいっぱいに収まるよう、すべての記号を自動で拡大縮小してはいけません。小型キーでは別のレイアウトが必要な場合があり、警告記号は数字より広い余白を要することがあります。

曲率、テクスチャ、レーザー焦点を考慮する

大きく盛り上がった面、急斜面、深いテクスチャ、または裏面支持のない柔軟部より、平坦で繰返し性のある表面の方がレーザー工程を安定させやすくなります。サンプル計画では、都合のよい平板試験片ではなく、実際の形状で工程を検証する必要があります。

確認項目：

• 表示文字・記号範囲内の高さばらつき;
• レーザービームおよび画像認識系に対する表面角度;
• 成形テクスチャの深さと方向；
• 治具固定時のキーの動き;
• キー下側の治具支持状態;
• 位置決め部の繰返し精度;
• 部品の反りと個体間の高さばらつき;
• 単一の焦点条件またはエネルギー条件で図柄全体を加工できるか;
• 曲率部に近い端部が中央部と異なるか。

レーザー加工条件は、適格性確認済みのサプライヤー工程の一部です。OEM図面では、一般的な出力、速度、周波数、波長、走査回数、焦点オフセットを一律に規定するのではなく、加工結果と、その再現に必要なトレーサビリティを管理すべきです。

代表サンプルでレーザー工程ウィンドウを確立する

加工条件の開発では、除去不足と過剰照射を切り分ける必要があります。

開発用試験片は工程条件の比較に役立ちますが、最終工程窓は、代表的な曲率、テクスチャ、色層構成、支持条件、表示パターンを備えた成形キーで確認する必要があります。

レーザー加工端部、残留物、基材損傷を個別に検査する

表示文字・記号の形状が正しくても、境界部が脆弱な場合があります。少なくとも次の4つの状態を個別に検査します：

• 開口部の中央；
• 開口部から表面色層への遷移部；
• 加工影響を受けてはならない隣接表面色部；
• 積層構成下の成形シリコーンゴム。

承認前に外観欠陥の用語を定義します。例として、表面塗膜の残留、ハロー、焦げ、にじみ、ピンホール、端部浮き、アンダーカット、過剰焼損、中間層の露出、ベース色の変色、基材の傷があります。各用語はプロジェクト固有の写真または図で定義してください。

処置方針を定めないまま、後工程のクリアコートで端部欠陥を隠してはいけません。保護層によって欠陥の見え方が変わっても、その下の損傷界面は残ります。

非点灯時と点灯時を別々の状態として承認する

同じ表示文字・記号を、バックライト消灯時と点灯時の両方で確認します。

非点灯時外観の承認

周囲光の種類と照度、観察角度、観察距離、背景、試料の向き、目視または機器測定の方法、キーを最終ベゼルに組み付けているかを記録し、次を検査します：

• 表面色と光沢；
• 露出した表示文字の色；
• コントラストと可読性;
• 端部品質；
• 残留物とハロー;
• キー間の色のばらつき;
• 塗膜の流れ、異物、気泡、質感の変化。

夜間表示の承認

可能な限り、実機のLED、PCB、電流制御条件、拡散板、導光体、筐体、積層構成の改訂版を用います。次を検査します：

• 記号の明るさと判読性；
• ホットスポットと暗部；
• 表示パターン外への光漏れ；
• キー間のクロストーク；
• 不透明部分のピンホール；
• シリコーンゴムおよびコーティングを通過した光の色ずれ；
• キー間、キャビティ間、または位置間の差；
• 規定観察角度範囲での外観。

そのバックライト付きシリコンゴムキーパッドページは、照明系がプロジェクト範囲に含まれる場合に参照すべき製品ページです。ただし、照明に関する判断はレーザー開口単体ではなく、LEDから操作者までの光学系全体に基づいて行います。

光路全体を把握する

バックライト付き表示文字の性能は、次の連鎖として表せます：

LEDおよび駆動条件 -> PCB上の位置 -> エアギャップまたは導光体 -> 成形シリコーンゴム -> 遮光層・色層 -> レーザー開口 -> 保護コーティング -> 操作者

すべての要素が結果に影響します。LEDの位置やビンを変える、拡散板を交換する、キー壁厚を変える、顔料を変える、遮光層の被覆を増やす、またはクリアコートを追加すると、レーザー加工データが同じでも明るさや均一性が変わる可能性があります。

したがって、承認サンプルでは次を特定する必要があります：

• LEDのメーカー、種類、色、ビン、または管理された同等品；
• 駆動条件およびPCB改訂番号；
• LEDとキーの相対位置；
• 反射材、拡散板、導光体、または遮光部；
• 成形部品および金型キャビティの識別情報；
• 色層・コーティングの全積層構成；
• レーザー加工図柄および加工レシピの改訂番号；
• 筐体およびベゼルの改訂番号；
• 通電時の検査条件。

そのバックライト付き制御パネルの導入事例は、変化する照明下でも判読性を維持すべき記号について、適用事例の背景情報を提供します。ただし、キーパッド固有の光学検証記録に代わるものではありません。

規定条件下で色・コントラスト・光沢を管理する

目視用カラーボードは設計選定に役立ちます。量産受入には、文書化した比較方法が必要です。ASTM D2244は、機器測定した色座標から色差を算出する方法を規定しています。この方法は色公差管理を支援しますが、測定ジオメトリ、照明、観察者条件、試料配置、測定位置、合否基準はプロジェクトで定義する必要があります。

コーティングしたシリコーンゴムキーについて、管理対象が次のどれかを決めます：

• 成形品のベース色；
• レーザー加工前の表面色；
• 露出した表示文字の色；
• クリアコート後の最終表面；
• 点灯時の表示文字色；
• 非通電時の組立品の色。

光沢や質感は、機器測定値が近くても知覚色と判読性に影響します。また、標準見本板は、曲面キー、薄肉部、キャビティ差、最終コーティングを代表しない場合があります。目視基準、測定記録、組立品サンプルを相互に対応付けてください。

実際の摩耗経路に合わせて保護コーティングを選定する

保護コーティングは色層への直接接触を減らせますが、それだけで性能が保証されるわけではありません。次の特性が変わる可能性があります：

• 光沢と質感;
• 指の滑り抵抗；
• 光透過特性；
• 色とコントラスト;
• 表示文字端部の外観；
• 柔軟性とキー操作感；
• R部での密着性；
• 補修・再加工の可否。

選定時には、主な摩耗要因が擦れ、引っかき、粒子摩耗、洗浄剤への曝露、油との接触、繰返し屈曲、またはその組合せのどれかを考慮します。剛性の高い試験片で良好な硬質層でも、頻繁に屈曲するキーでは割れる可能性があります。柔軟な層は屈曲に耐えても、表面の光沢化や化学変化が生じる場合があります。

コーティングはサプライヤーの汎用材料としてではなく、キーパッドの積層構成の一部として承認してください。

実態に即した摩耗・汚染試験マトリクスを作成する

検証計画では、各曝露を実使用時の劣化メカニズムに対応付けます。

IEC 60068-2-70は、指や手による摩擦に対するマーキングおよび文字の試験フレームワークを示しています。IEC 60068-2-74は液体汚染試験を扱います。これらの規格は試験カテゴリの定義に役立ちますが、シリコーンゴムキーパッドに固有の試験方法、液体、厳しさ、時間、試料状態、合格限界を選定するものではありません。

耐摩耗規格を適用範囲内で使用する

ASTM D4060は、回転プラットフォーム式摩耗試験機による有機コーティングの耐摩耗性試験を規定しています。規定方法で管理した塗膜試験片を比較する際に有用です。調製パネルや便宜的な試験片の結果が、押下時に屈曲し、使用中に清掃される、頂部が湾曲したテクスチャ付きの柔軟なキーをそのまま代表するわけではありません。

プロジェクトでASTM D4060による比較を行う場合は、次を文書化します：

• 試料の構造および基材;
• キーパッドの積層構成と一致するか；
• コーティングの塗布および硬化；
• 状態調節条件；
• 選択された装置の構成；
• 試験終了点および測定方法；
• 組立キー試験との関係；
• その方法が実使用時の摩耗経路に関連する理由。

完全な試験方法と合否判定条件を示さずに摩耗回数を宣伝してはいけません。試料、摩耗輪、荷重、試験終了点、試験後判定基準を伴わない大きな数値は比較できません。

キーの屈曲・作動後に表示文字を試験する

キートップが屈曲するとき、側壁がガイドと擦れるとき、またはキーがストッパーに底付きするとき、表面層にはひずみが生じます。平坦で未押下の上面だけを試験しても、これらの負荷経路は評価できません。

評価手順の例：

1. 新品のキーパッドを検査し、記録する；
2. 昼間表示および点灯時外観を測定する；
3. 想定する組立状態で、規定の作動または屈曲試験を実施する；
4. 亀裂、浮き、光沢化、光漏れを検査する；
5. 規定の摩擦または汚染曝露を実施する；
6. 製品所定の手順で洗浄または回復処置を行う；
7. 外観、密着性、操作荷重、復帰性、電気機能を検査する；
8. 未試験の対照試料と比較する；
9. 合格・不合格試料を完全な識別情報とともに保管する。

試験順序は実使用シナリオに合わせる必要があります。洗浄剤が通常、すでに摩耗した表面に接触するのであれば、未使用状態の試料だけを用いた耐薬品試験では不十分です。

管理リストに基づいて洗浄剤・液体曝露を定義する

「耐薬品性」だけでは図面要求として広すぎます。OEMに次の情報提供を求めます：

• 市販製品名およびメーカー；
• 入手可能な場合は組成情報または安全データ；
• 濃度および希釈に用いる水；
• 清拭、噴霧、飛沫、浸漬、または残留条件；
• 接触時間および頻度；
• 温度;
• すすぎ、拭き取り、乾燥方法;
• 混合曝露または順次曝露；
• 曝露後および回復後の合否基準。

代替液は開発時に有用ですが、代替の妥当性と適用限界を承認しておく必要があります。洗浄製品は配合が変更される場合があり、類似した商品名でも、溶剤、界面活性剤、油分、消毒成分が異なることがあります。

外観変化と機能故障を区別する

合否判定表には、許容する変化、要審査の変化、不合格とする変化を明記します。

次のような一括した合否記述は避けてください：目視できる損傷なし。この記述だけでは、どの状態、照明、倍率、観察距離または欠陥区分を検査に適用するのかが分かりません。

評価結果に基づいて表示文字・記号とコーティングの不具合を診断する

不具合が発生したら、その時点までの順序記録と試料を保全してください。レーザーエネルギーをすぐに上げたり、クリアコートを追加したりしてはいけません。

すべての是正措置を、影響を受ける要求事項に紐付けてください。密着性を改善する変更が、光沢や光透過率を変えることがあります。残留物を除去する変更が、開口部を広げることもあります。変更の影響を受ける界面について回帰試験を行う必要があります。

定義した段階ごとにサンプルを承認する

段階1：色・コーティング試験片

管理された試験片を用いて、ベース色、遮光層の被覆範囲、表面色、クリアコート、表面処理および初期密着性を比較します。その試験片が計画中のキーパッドを代表する理由と、代表できない点を記録してください。

段階2：成形・塗装済みキー

代表的なキートップ形状、曲率、表面テクスチャおよびキャビティを備えた成形キーに、選定した塗膜構成を適用します。被覆状態、膜厚の影響、密着性、キーの動きおよび外観の均一性を確認してください。

段階3：レーザー加工図柄サンプル

代表的な小サイズ文字、大きな記号、線の角部、密な図柄、端部に近い形状、および実製品の表示文字・記号を加工します。承認基準となる仕上がりと、工程管理に必要な評価データを確立してください。

段階4：通電した組立済みキーパッド

実機用または管理された同等仕様のPCB、LED、筐体、拡散板、支持部材およびベゼルを組み込みます。定義した条件で、明所表示と暗所表示を承認してください。

段階5：量産相当工程で製作した耐久評価品

承認済みの材料、色層、前処理、コーティング、硬化、レーザー加工、組立、検査および梱包の工程ルートを使用します。合意した押下、摩耗、汚染、環境および回復確認の各試験を実施してください。

各段階で承認できる範囲を明示する必要があります。平板試験片では材料を比較できますが、曲面キー上の図柄の位置合わせや筐体内の光漏れまでは承認できません。

量産検査とロット記録を管理する

生産計画には以下を明示する必要がある：

• 成形品、材料、顔料、キャビティおよび改訂番号；
• 前処理、プライマー、色塗料および保護コーティングの各ロット；
• 塗布・硬化記録；
• 図柄ファイルおよびレーザープログラムの改訂番号；
• 治具および位置決め具の識別番号；
• 初品・終品検査；
• 明所外観および通電時の検査条件；
• 色、光沢、輪郭、ピンホール、密着性および可読性の基準；
• サンプル数量およびロット処置；
• 手直し・廃棄基準；
• 保管サンプルおよび記録保管期間。

この試験・品質管理ページでは、外観、寸法、電気、触感、密着、梱包およびロット管理についての幅広い計画を説明しています。ただし、このキーパッドに適用するコーティング、レーザー加工、摩耗、液体、色、光学およびライフサイクルの具体的な能力は、案件ごとの確認が必要です。

表面仕様の変更を正式な変更管理下に置く

次のいずれかが変更された場合は、再適格性確認が必要になることがあります：

• シリコーンのグレード、硬化系、顔料または供給元；
• 成形面のテクスチャ、キャビティ、金型またはキー形状；
• 洗浄、表面活性化、プライマーまたは取り扱い；
• 色層、コーティング材、配合、ロット系列、塗布または硬化；
• 図柄、表示文字・記号の寸法、線幅、位置または向き；
• レーザー光源、光学系、治具、プログラムまたは工程窓；
• LED、PCB、駆動条件、拡散板、筐体またはベゼル；
• 指定洗浄剤一覧、摩耗プロファイル、使用環境または受入方法；
• 検査機器、標準光源ブース、ソフトウェアまたは基準見本。

変更した特性だけを適格性確認の対象にしてはいけません。その変更が影響し得る界面も確認してください。顔料の変更は色と光透過率に、硬化条件の変更は密着性と柔軟性に影響する可能性があります。LEDの変更は、点灯時の色と知覚される輪郭品質を変えることがあります。

レーザーエッチングが最適な工法ではない場合を見極める

次の場合は、別の表示構造を検討してください：

• 一つの小さな記号に複数の表示色が必要な場合；
• 下層で必要なコントラストまたは透過率を得られない場合；
• 表面曲率のために焦点を安定させられない、または図形の可読性を確保できない場合；
• 表面層が完全に摩耗した後も表示文字・記号を読み取れる必要がある場合；
• 必要なコーティングや前処理を製品に適用できない場合；
• 強い洗浄剤への反復曝露が、検証済みの塗膜構成の耐性を超える場合；
• 別体のオーバーレイまたはラベルにした方が保守交換しやすい場合；
• 視覚図柄ではなく、成形による触覚識別部が必要な場合；
• 必要な表示を筐体、ディスプレイまたはグラフィックオーバーレイ側に設けるべき場合。

レーザーエッチングは、その色層除去方式と光学特性が設計に合う場合に有効です。インターフェース全体のほかの要件が別工法を示しているのに、レーザーエッチングを必須工程にしてはいけません。

表示文字・記号とコーティングの評価に、OEMは何を提出すべきか？

製品・使用条件

• 製品の種類と用途；
• 屋内、屋外、車載、医療、産業または民生の使用環境；
• オペレーター、手袋、押下頻度および高頻度使用キー；
• 想定寿命および交換方針；
• 安全上重要な記号または規制対象の記号。

キーパッド・図柄データ

• 2D図面、3Dモデルおよびキーパッドの現行改訂番号；
• キー識別番号と向きを含むベクター図柄データ；
• 成形材料、色、表面テクスチャおよび仕上げ要件；
• 明所表示時の色・コントラスト目標；
• 表示文字・記号の位置、輪郭、可読性および欠陥基準；
• 他言語版およびブランド別のバリエーション。

照明・組立

• LED、PCB、駆動、拡散板、導光体、筐体およびベゼルのデータ；
• 点灯時の色、輝度、光漏れおよび均一性の基準；
• 観察角度、観察距離および周囲光条件；
• 供給対象となるアセンブリの範囲。

摩耗・検証

• 指定された洗浄剤、油、液体、汗、粉塵および粒子への曝露；
• 摩耗、擦過、押下、環境および保管の各プロファイル；
• 試験順序、コンディショニング、回復、検査および合否基準；
• 試作数量、年間数量、文書化、トレーサビリティおよび変更管理の要件。

よくある質問

出典

• WACKER：固体および液状シリコーンゴム―材料・加工ガイドライン
• 信越化学：シリコーンゴムコンパウンドカタログ
• IEC 60068-2-70：試験―試験Xb、指および手の摩擦によるマーキング・文字表示の摩耗
• IEC 60068-2-74：試験―試験Xc、液体汚染
• ASTM D2244-23：機器測定した色座標による色許容差および色差の計算
• ASTM D4060-19：テーバー摩耗試験機による有機塗膜の耐摩耗性
