フレキシブル圧力センサアレイ設計｜車載シートの10項目

フレキシブル圧力センサアレイの設計は、見栄えのよい検出パッドの格子配置からではなく、コントローラに必要な空間的な判定から始めます。各ゾーンの観測対象、検出対象から除外すべき荷重、データを利用可能にするまでの時間、実際の事象をクロストークやチャネル故障と区別するための証拠を定義します。そのうえで、独立ゾーン、共通リターン配線、走査型の行列マトリクス、またはハイブリッド構成を選びます。ゾーン形状、配線、電子回路、走査順序、積層、校正、ソフトウェアによる解釈は、すべて同じ実物のアレイと整合していなければなりません。

薄型の分布型センシングを必要とするOEMプロジェクトでは、JASPERのフレキシブル圧力センサアレイの製品ページから、カスタムメンブレン構造のレイアウトをご相談いただけます。見積もり時には、検出原理、ゾーン数、回路構成、材料の積層構成、接続テール、コネクタ、校正の対象範囲、検証範囲を確認する必要があります。製品写真やマルチゾーンという表現だけでは、圧力精度、空間分解能、車載用途への適合性、特定の回路構成を裏付けることはできません。

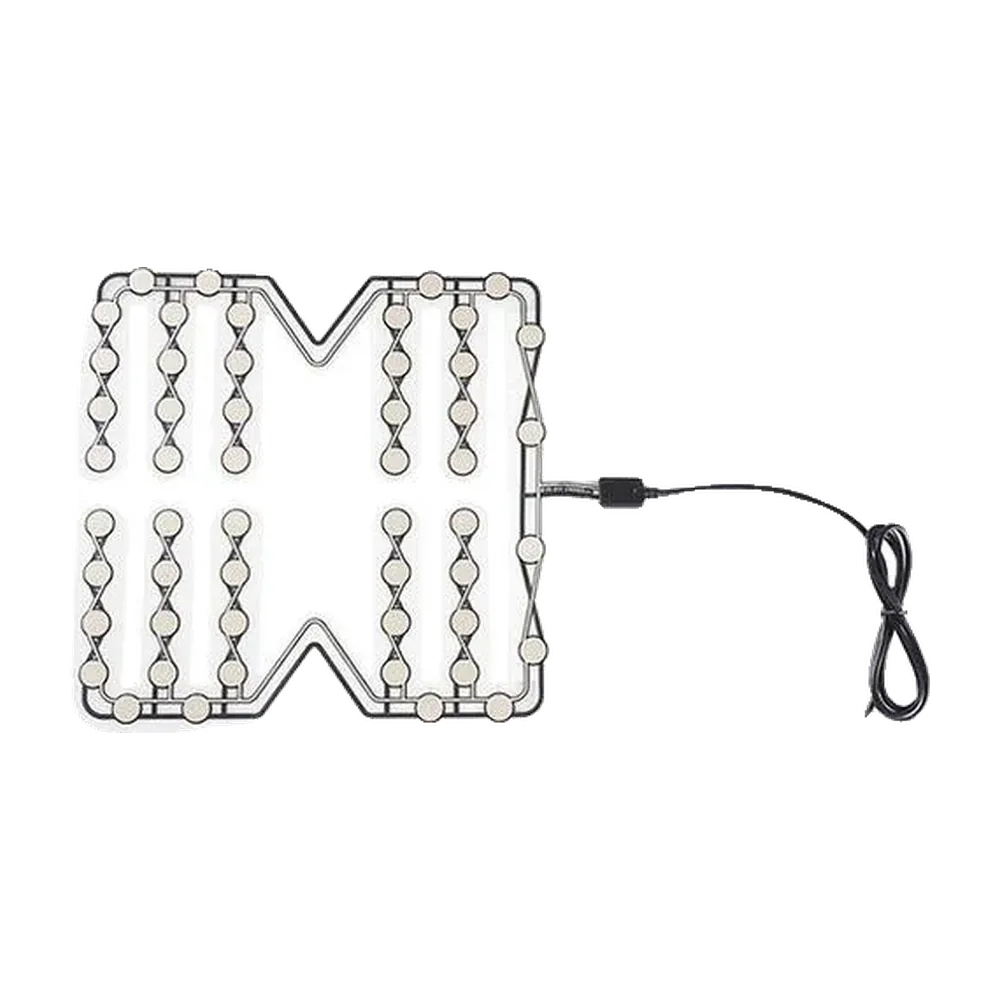

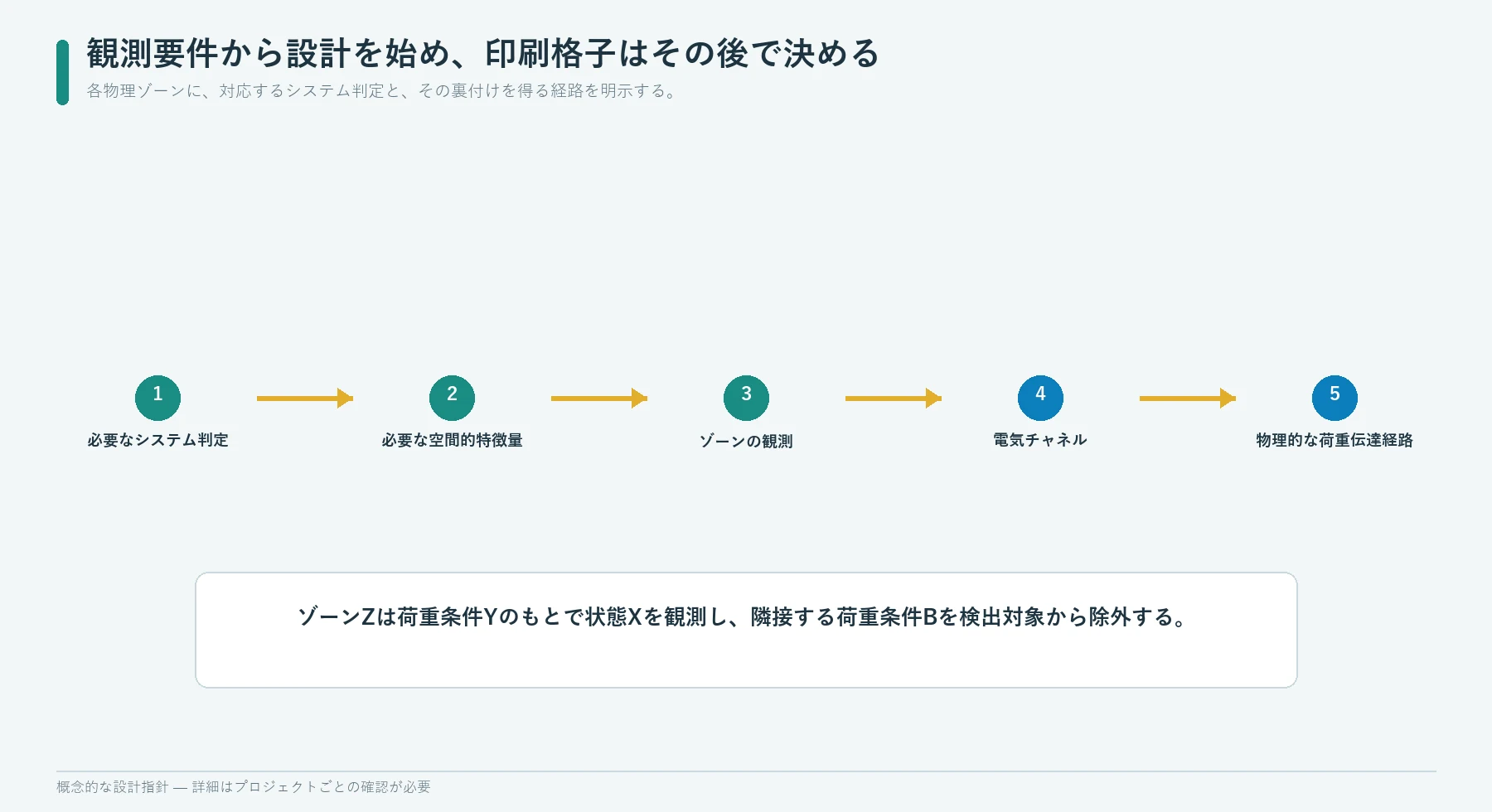

アレイを描く前に観測対象を定義する

アレイの役割は、空間的な問いに答えることです。たとえば、クッションの左側と右側のどちらに荷重が加わったかという単純な問いもあります。一方、複数の領域にわたって承認済みのパターンが生じているか、荷重が想定領域の外へ移動したかなど、より複雑な問いもあります。センサの外形が同じでも、これらは異なる観測課題です。

最終的に必要な判定から逆算します。

システムに必要な判定
          |
その判定に必要な空間的特徴
          |
ゾーンまたは検出素子の観測値
          |
電気チャネルと走査フレーム
          |
実際の検出部配置と荷重伝達経路

設計チームは、すべてのチャネルについて次の文を具体化できるようにします。

ゾーンZは、荷重条件Yで状態Xを観測し、隣接領域への荷重または検出してはならない荷重条件Bが生じた場合には、許容状態Aの範囲内にとどまることを目的とする。

このような記述がないゾーンは、まだ設計要件として成立しておらず、形状だけが決まっている状態です。

このように逆算して定義することで、システムが実際に利用する情報に見合ったセンサ数に抑えられます。

フレキシブル圧力センサアレイの構成要素

フレキシブル圧力センサアレイは、圧力に応答する複数の領域と、接続先のシステムがそれらを識別できる電気経路を備えた薄型アセンブリです。各領域には、独立した接点スイッチ、感圧抵抗式のゾーン、または仕様を確認した別の検出構造を使用できます。導体は各領域専用とする場合も、マトリクス内で共用する場合もあります。

以下の用語は区別して扱う必要があります。

物理的なゾーンとチャネルは、必ずしも一対一ではありません。複数の素子が行配線や共通リターンを共用することもあります。また、診断や冗長性が必要な場合には、一つのゾーンに複数の測定経路を設けることもあります。

Tekscanは、圧力分布測定システムを、圧力センサのアレイを走査して解析用データに変換するシステムと説明しています。[2] ここから、システムの範囲を明確にできます。フレキシブルシートはアレイの一部にすぎず、電子回路、収集タイミング、校正、解釈処理がそろって初めて、利用可能な空間データが得られます。

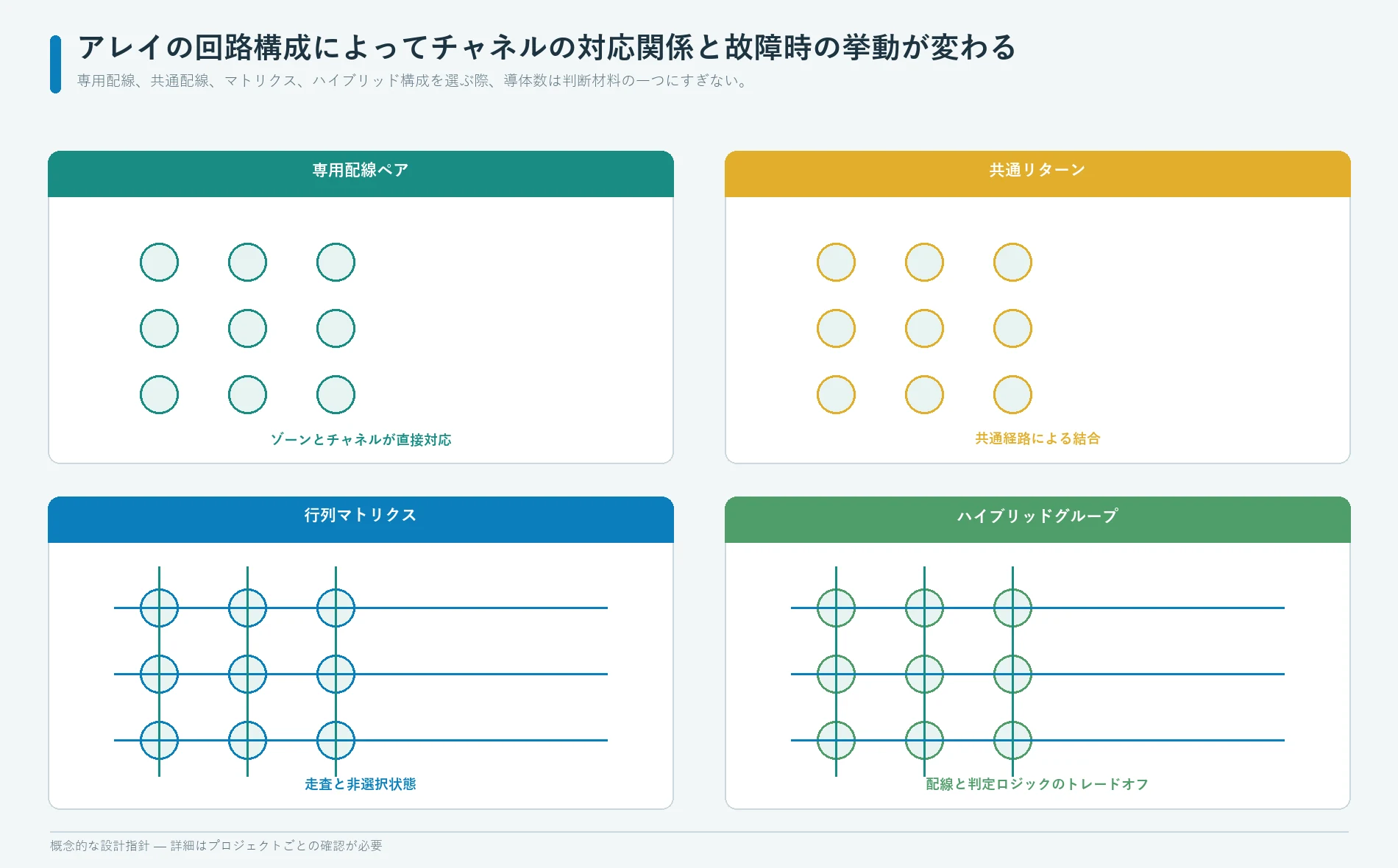

独立ゾーンと走査型マトリクスを選定する

回路構成を選ぶ最初の判断は、物理的な領域をどのように識別可能な電気的観測値へ対応付けるかです。

独立ゾーン型アレイは、チャネルと物理的な検出部の対応が明確なため、挙動を理解しやすい傾向があります。ただし、常に優れているわけではありません。ゾーン数が多くなると、本体から接続テールへの移行部やコネクタの構成が実用的でなくなる場合があります。

行列マトリクスは、選択経路を共有することで外部導体数を減らします。データ収集システムが行と列を順次選択するため、最終的なフレームは全領域を同時に取得した画像ではなく、時間をかけて組み立てられます。電子回路側では、非選択状態、セトリング、漏れ電流、走査順序、故障時の挙動を管理する必要があります。

ピン数を減らせるという理由だけでマトリクスを選ばないでください。また、電気的に単純に見えるという理由だけで専用の導体対を選ばないでください。接続テール、コネクタ、電子回路、校正、診断、ソフトウェア、保守まで含めて全体を比較します。

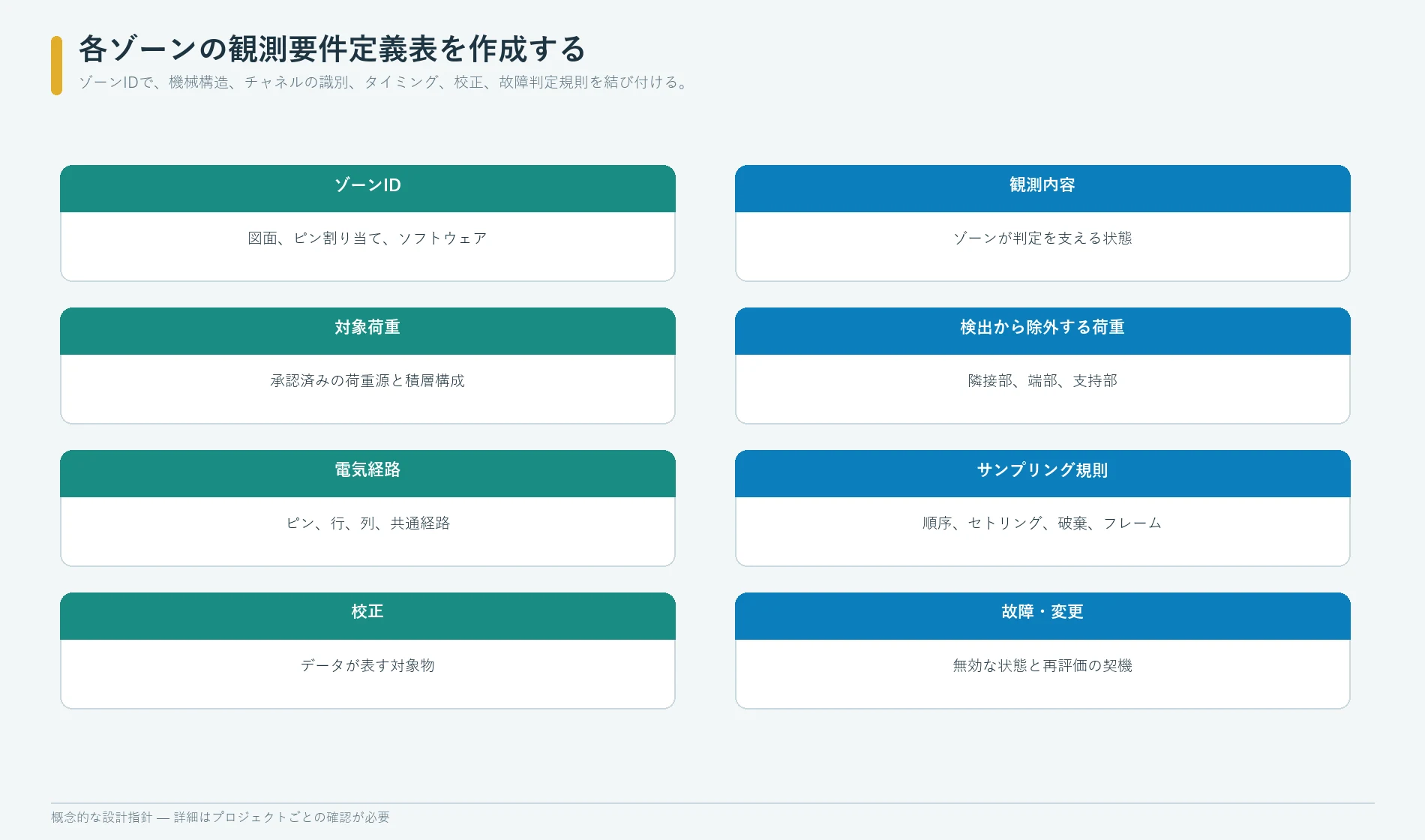

各ゾーンの要件定義表を作成する

ゾーン要件定義表は、フレキシブル圧力センサアレイの設計確定時に中核となる記録です。

ゾーンID | 必要な観測内容 | 対象荷重の伝達経路 | 検出対象外の荷重 | 物理的な検出部 | 電気経路 | サンプリング規則 | 校正対象 | 故障判定規則 | 再審査を要する変更

各項目で、異なる曖昧さを解消します。

• ゾーンIDは、図面、ピン配置表、試験ソフトウェア、校正ファイル、システム要件の間で一致させます。
• 必要な観測内容には、そのゾーンが支える判定を記載します。
• 対象荷重の伝達経路では、荷重が加わる位置と、荷重を伝える中間層を特定します。
• 検出対象外の荷重では、隣接領域、端部、支持部、取り扱い、組立に起因する荷重のうち、有効な検出として扱ってはならないものを指定します。
• 物理的な検出部では、実際のパッド、交点、接点開口部、検出領域を特定します。
• 電気経路では、ピン、行、列、共通リターン、マルチプレクサのチャネル、ADCへの経路を特定します。
• サンプリング規則には、必要に応じて順序、保持時間、サンプル破棄、平均化、フレームの時間条件を記録します。
• 校正対象では、係数がアレイ単体、サブアセンブリ、実装後の積層体全体のいずれに適用されるかを明示します。
• 故障判定規則では、断線、短絡、出力の固着、範囲外、妥当性を欠く応答、ゾーン間の異常な挙動を規定します。
• 再審査を要する変更では、材料、形状、回路、治具、ソフトウェア、組立のどの変更に再審査が必要かを明示します。

この記録は、根拠のない精密さも明らかにします。対象荷重の伝達経路が不明であれば、小さな印刷ゾーンに信頼できる有効検出範囲を設定することはできません。走査規則が不明であれば、同時に生じたパターンを判定するロジックの時間基準も定まりません。

荷重の作用範囲に基づいてゾーン形状を決める

電気的な検出部の輪郭と、実際に観測できる荷重の作用範囲は一致しません。カバー、発泡材、エラストマー、取り付け用フィルム、荷重分散部材、表皮材、支持部、局所的な曲率によって、荷重が検出部に届く前に分散または集中することがあります。

InterlinkのFSR（感圧抵抗体）組み込みガイドとTekscanの機械的な組み込みに関する資料は、どちらも接触形状、支持条件、加圧部の位置合わせ、せん断、曲げを力センサの挙動を決める要因として扱っています。[3][6] JASPERアレイの具体的な構造が異なる場合でも、組み込み時に考慮すべき範囲は同じです。空間的な応答は、接触に関わる積層構成全体で決まります。

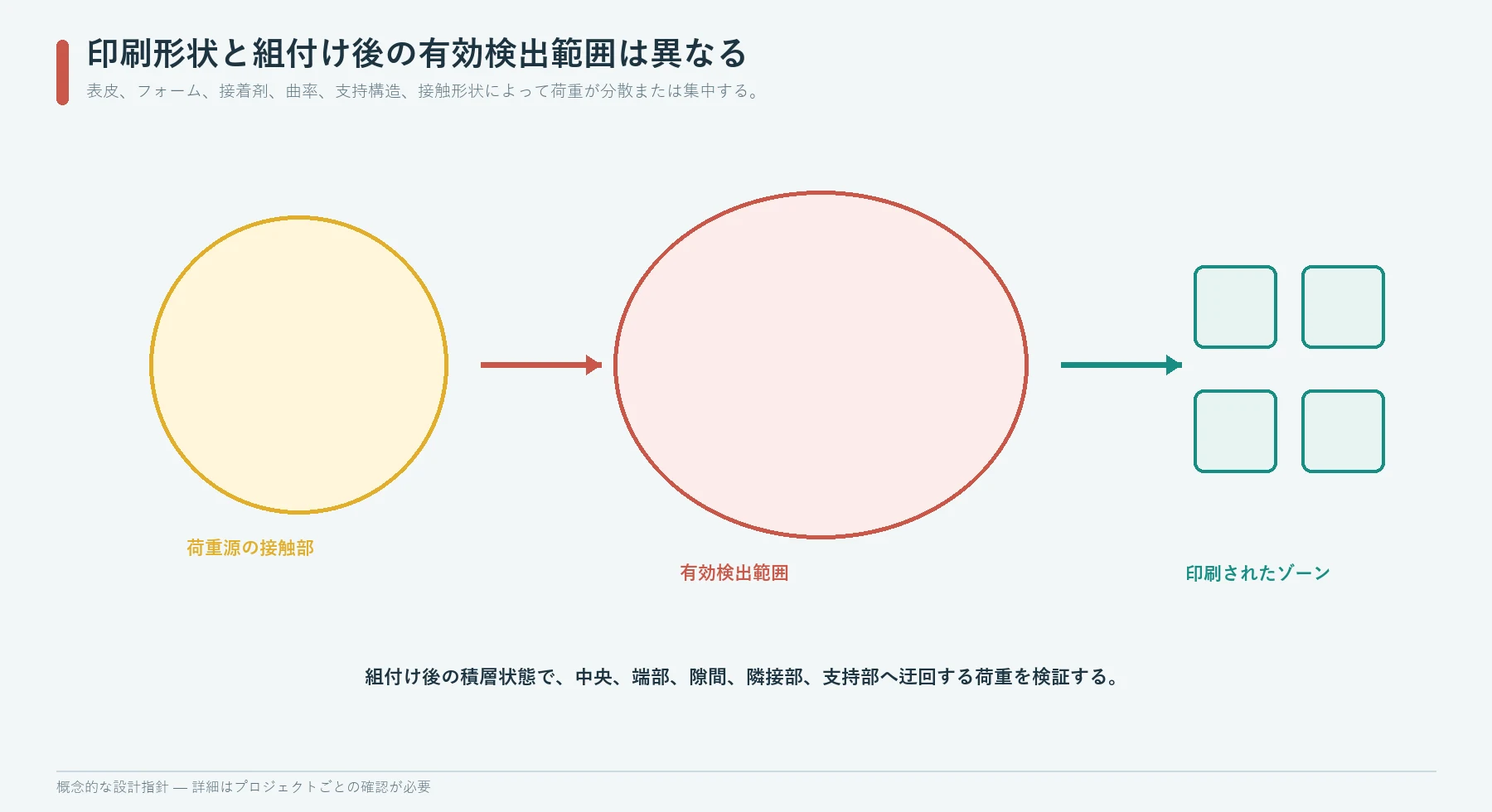

必要な荷重条件ごとに、少なくとも次の五つの領域を図示します。

1. 荷重が最初に加わる接触領域
2. カバーまたはクッション層を通過した後の荷重の作用範囲
3. 意図した検出部
4. 伝達された荷重を受ける可能性のある隣接検出部
5. アレイを迂回して荷重を伝える構造経路

そのうえで、位置、接触形状、材料状態、組立公差、支持条件について、想定される限界条件を試験します。

したがって、適切なゾーン間隔は、別のセンサからそのまま流用した一般的な隙間寸法ではありません。実装後のアセンブリが、必要な状態を十分な余裕を持って区別できる間隔です。二つの印刷パッドが電気的には離れていても、発泡材を介して荷重が広く作用すれば、互いに影響することがあります。逆に、図面上では近接していても、荷重の伝達経路を厳密に制御できれば識別可能です。

幾何学的分解能と測定分解能を区別する

小さなゾーンを増やせば幾何学的な配置密度は高まりますが、より優れた空間情報が得られるとは限りません。

システム全体の空間分解能は、次の要因によって制限されます。

• 荷重を加える接触部の幅とそのばらつき
• 中間層を通じた荷重の広がり
• 有効検出部の寸法と端部の挙動
• 検出層間の位置合わせ
• 製品内での配置公差
• 電気チャネル間の分離性能
• 走査タイミングとセトリング
• 信号対雑音比と繰返し性
• 校正でカバーする範囲
• 隣接チャネルに適用する判定ロジック

開発用の圧力分布測定装置は、シート、クッション、接触面を荷重がどのように伝わるかを把握するのに役立ちます。ただし、その装置の構成が、量産品に組み込むアレイの仕様をそのまま決めるわけではありません。コントローラに必要なのが安定した位置判定や領域のカバー状況の判定だけであれば、量産設計では意図的にゾーンを大きくし、数を減らす場合があります。

逆に、機械的な荷重の作用範囲が複数の検出素子にまたがるほど広く、その広がりが荷重源、カバー、電気的結合のどれに起因するかをアルゴリズムで区別できない場合、高密度アレイは有効ではありません。

幾何学的なピッチ、有効検出範囲、システムの空間分解能は、それぞれ別の三つの項目として仕様を確定します。実装後のシステムが何を識別できるかを表すのは、最後の空間分解能だけです。

チャネルの対応関係が明確な配線を設計する

ゾーンと配線は、同じフレキシブル領域の面積を取り合います。検出領域が増えると、導体経路、交差や層間接続、接続テール付近への配線集中が増え、局所的に剛性が高まる箇所も生じやすくなります。

配線の設計審査では、次の項目を明示します。

• ゾーンからコネクタまで一貫した導体の識別情報
• 共用する行、列、リターン配線
• 配線通路と、検出部を設けてはならない領域
• 採用する構造で使用する交差配線、ジャンパ、ビア、層間接続
• 接続テールへ導体を集約する部分
• 局所的な配線幅の絞り込みや配線の密集
• 端部および切り欠きとの位置関係
• 曲げやひずみが生じる領域
• 実際に必要な場合のシールドやガード構造
• コネクタのピン番号と向き
• 導通・絶縁試験の測定点

共通リターン型アレイでは、リターン経路が複数チャネルの測定経路の一部になります。その抵抗、損傷、汚染、コネクタの接触状態が、複数チャネルの値を同時に変化させることがあります。行列型アレイでは、各行・各列が複数の素子の選択に関与します。一本の導体が断線すると、一列分の観測値が失われることがあり、一つの意図しない経路が複数の交点に影響する場合もあります。

したがって、配線図には導体パターンだけでなく、故障が及ぼす影響も示す必要があります。見た目が整ったファンアウトでも、アレイ図面、コネクタ図面、ハーネス、ソフトウェアの対応表の間でチャネルの識別が食い違えば、故障を切り分けられなくなる場合があります。

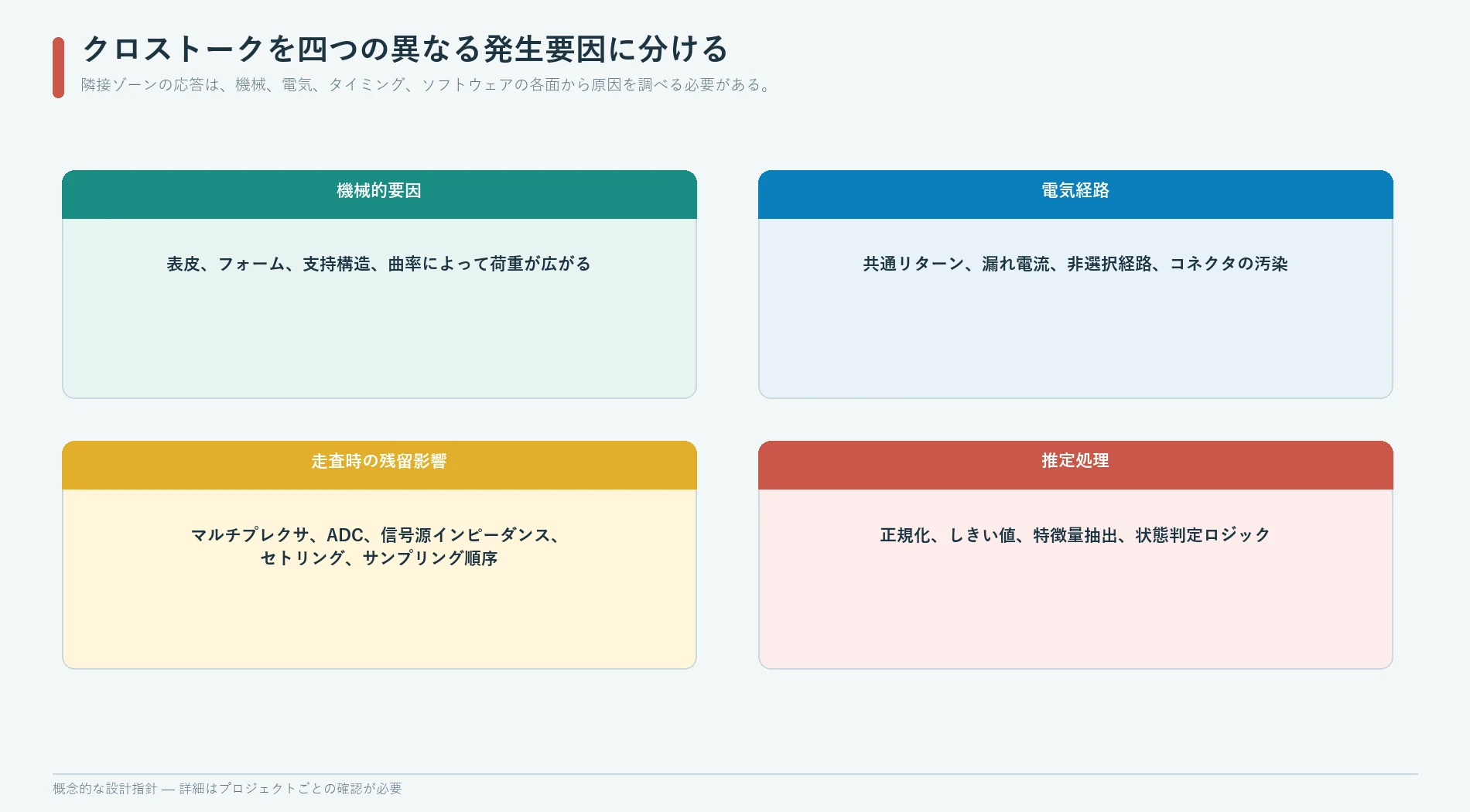

クロストークを四つの異なる不具合に分けて扱う

クロストークという言葉だけでは範囲が広すぎて、根本原因の特定には役立ちません。次の四つの発生機構に分けて考えます。

Texas Instrumentsは、ADCのメモリクロストークを、マルチプレクサの切り替え後に一つの入力チャネルが次のチャネルへ影響する現象と説明し、入力のセトリングとアクイジション動作をその要因として挙げています。[7] 同社のマルチプレクサに関する資料でも、チャネルの漏れ電流、オン抵抗、チャージインジェクション、帯域幅、クロストーク、オフアイソレーション、セトリングを選定パラメータとして扱っています。[8]

これらの資料は、特定のJASPERアレイにそのような誤差があることを示すものではありません。隣接ゾーンの応答を印刷センサの問題と判断する前に、データ収集経路全体を確認すべき理由を示しています。

境界確認用の荷重で機械的クロストークを検証する

機械的クロストークは、検出すべき状態と検出対象外の状態との境界を意図的に確かめる荷重を加えて測定します。

次の荷重条件を再現できる治具と製品の積層構成を使用します。

• 各ゾーンの中央に加わる荷重
• 各ゾーンのすべての端部付近に加わる荷重
• 隣接ゾーン間の隙間に加わる荷重
• 配線通路上に加わる荷重
• 切り欠き、リブ、継ぎ目、支持条件が変わる箇所の近くに加わる荷重
• 本体から接続テールへの移行部付近に加わる荷重
• 選択したゾーン対に同時に加わる二つの荷重
• 検出してはならない領域に加わる荷重
• 実際の用途を代表する、軸外または位置ずれを伴う接触

対象ゾーンだけでなく、すべてのチャネルを記録します。合格条件には、隣接ゾーンの応答の絶対値、比率、分類の余裕度、判定結果などを使用できます。適切な指標は、アレイが接点式か、アナログ式か、圧力測定用に校正されているかによって異なります。

アセンブリの実装、コンディショニング、屈曲、その他の重要な状態への暴露後に、選択した条件を再試験します。平らなアレイ単体では明確に分離していても、完成したクッションでは荷重が複数のゾーンへ広がる場合があります。

境界確認用の荷重条件を示した図面を、検証資料に含めます。これがなければ、たとえば隣接ゾーンの応答が低いという結果があっても、接触位置、形状、支持条件、保持時間、順序が不明なため再現できません。

チャネルの順序を入れ替えて電気的・走査時のクロストークを検証する

実際の荷重を一定に保ったままデータ収集条件を変えることで、電気的な影響や走査時の信号残留を、機械的な要因から切り分けられます。

次のような実験が有効です。

• 走査順序を逆にする
• 低出力チャネルと高出力チャネルを交互に選択する
• 選択したチャネルの間に、無荷重チャネルまたは基準チャネルを挿入する
• セトリングに割り当てる時間を増減する
• 切り替え直後の最初のサンプルと、それ以降のサンプルを比較する
• 荷重を一定に保ち、マルチプレクサの経路だけを変更する
• センサの代わりに、特性を管理した電気的な代替回路を接続する
• 専用チャネル構成と共通経路構成の試作品を比較する
• 断線、短絡、漏れ電流、共通リターンの単一故障を試験する
• ソフトウェア内のチャネルラベルを入れ替え、実物との対応関係が正しく保たれることを確認する

見かけ上の隣接ゾーン応答が物理的位置ではなく走査順序に連動する場合、データ収集回路やファームウェアに原因がある可能性が高まります。走査順序を変えても物理的位置に連動する場合は、機械的な結合や印刷配線間の結合を確認する必要があります。

チャネル間のあらゆる異常を、移動平均の区間を長くするだけで解決しようとしないでください。フィルタ処理は、セトリング誤差を見えにくくし、実際の状態変化の検出を遅らせ、異なる時点のサンプルを混在させることがあります。発生機構を把握するまでは、各チャネルの生データと走査メタデータを保持します。

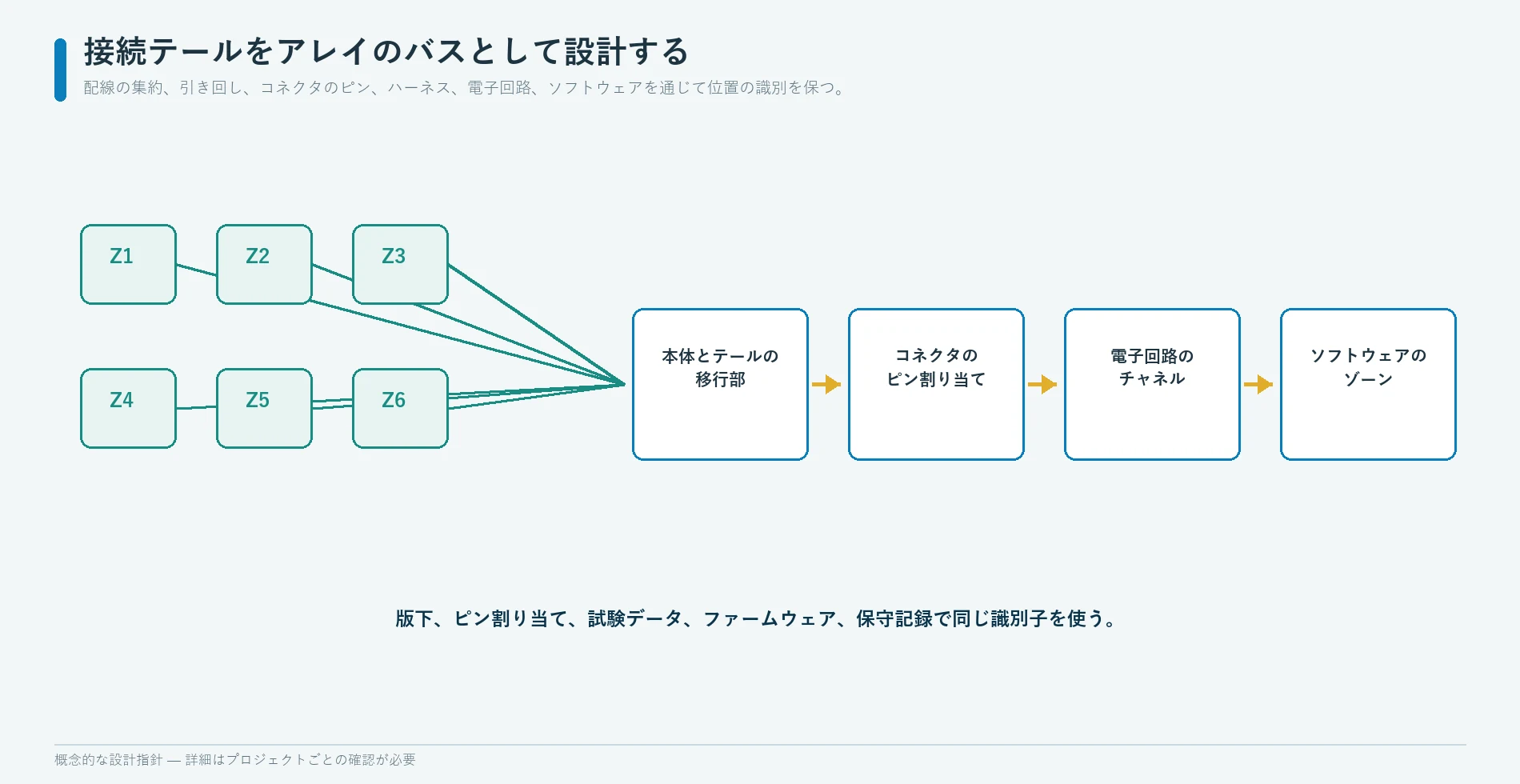

接続テールをアレイのバスとして設計する

接続テールは、狭く柔軟な領域を通じて、アレイの空間的な対応関係をすべて伝えます。検出部の本体が完成した後に付け足す汎用ケーブルではありません。

接続テールの設計では、次の項目を管理します。

• 本体からコネクタまでの導体の並び順
• 行、列、ゾーン、共通線、ガード、基準線の対応関係
• 配線を集約する部分の形状と局所剛性
• 一度だけ形を付ける曲げと、繰り返し屈曲との区別
• 曲げ方向と、支持されていない部分の長さ
• 積層領域どうしの移行部
• ストレインリリーフとコネクタへの引張荷重
• シートフレーム、クリップ、可動部品、鋭利な端部との近接状態
• 挿入と保守の手順
• 一番ピンの向きと相手側コネクタ
• 電気検査とトレーサビリティ

Interlinkは、FSRの接続テールを急角度で曲げたり、折れ癖を付けたり、損傷させたりしないよう注意を促し、機械的な保護を重視しています。[6] マルチゾーンの接続テールでは、一つの物理的な経路に複数の観測経路が通るため、文書の誤りによる影響が大きくなります。

ピン配置表は、管理された配線パターンから生成し、コネクタ図面およびデータ収集設定と照合します。対応表を手入力で重複作成すると、チャネルの取り違えを招き、センサやアルゴリズムの不具合に見えることがあります。

積層と位置合わせで空間的な対応関係を維持する

アレイは導通検査に合格していても、内部層がずれると、意図した空間的な応答を失うことがあります。

位置合わせは、次の項目に影響します。

• 対向する電極または接点の重なり
• スペーサの開口部と接点間隙
• 導体に対する感圧材料の位置
• 有効検出領域の周囲に設ける接着剤の塗布禁止領域
• 採用する場合の通気経路または圧力均等化経路
• 端部のシール
• 配線と切断線とのクリアランス
• 本体と接続テールの位置合わせ
• 製品基準に対するセンサの最終配置

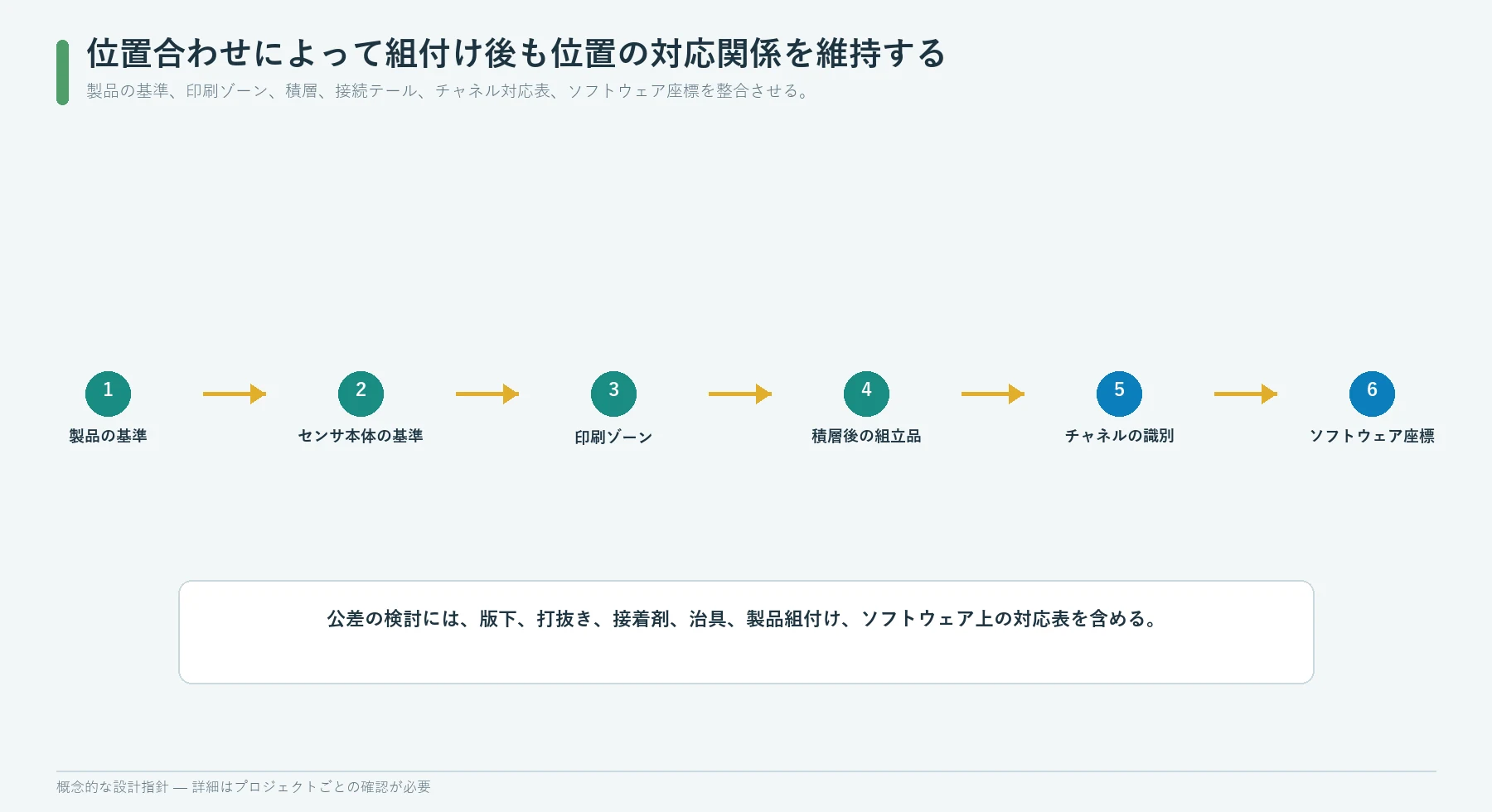

正式図面では、次の座標の対応関係を一貫して示します。

製品基準
    -> 実装後のアレイ基準
    -> 切断外形
    -> 内部層の位置合わせ
    -> 検出部
    -> 電気チャネル
    -> ソフトウェアのゾーンID

各層の寸法が単独では許容範囲内でも、積層した結果、有効検出部が承認済みの荷重伝達経路から外れることがあります。個々の公差だけでなく、公差が組み合わさった最悪条件を確認します。

接着も機械的な挙動を変えます。接着剤は、ある領域の剛性を高めたり、動きを拘束したり、設計上の隙間を橋渡ししたり、開口部へ流入したり、局所的な段差を作ったりすることがあります。積層構成と工程を確認せずに、汎用的な積層条件や材料を指定しないでください。検証対象には、量産を想定した接着構造を使用する必要があります。

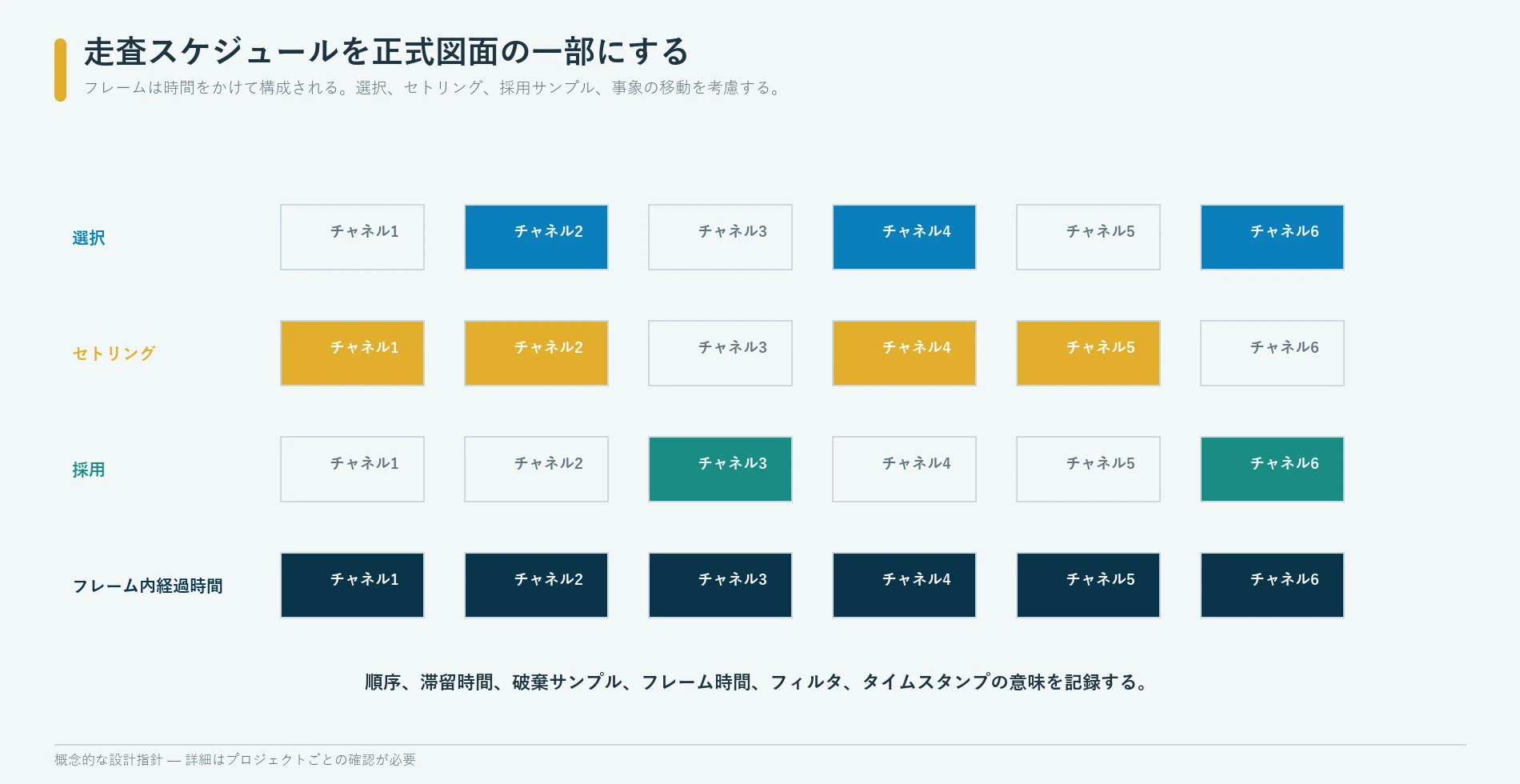

走査スケジュールを図面に含める

走査型アレイには時間の要素があります。コントローラが受け取るのは、単にアレイの値ではなく、フレームにまとめられる一連のチャネル観測値です。

次の項目を記録します。

• 行と列の選択順序
• チャネルの有効・無効状態
• 切り替え後のアクイジション時間
• 採用する場合の、最初のサンプルを破棄する規則
• チャネルごとに平均化するサンプル数
• フレームレートと、フレーム取得後の最大許容経過時間
• タイムスタンプを付与する位置
• フィルタの状態
• チャネルが欠落した場合の動作
• レンジまたはゲインの変更
• 外部事象との同期
• 診断処理の挿入または基準測定

TIのADCに関する資料は、チャネル切り替え後にデータ収集経路のセトリングが必要な理由と、前のチャネルが次の変換に影響する理由を示しています。[7] 適切な時間設定は、マルチプレクサ、ADC、信号源インピーダンス、駆動回路、信号範囲、要求精度、基板実装によって異なります。本稿では、あらゆる構成に共通する待ち時間は提示しません。

フレーム取得中に物理的な事象が変化する場合にも、逐次走査の影響を考慮する必要があります。最初のゾーンを荷重移動前に、最後のゾーンを移動後にサンプリングすると、それらをまとめたフレームは、どの一時点の状態とも一致しない場合があります。システム要件には、フレーム内で許容する時間ずれと、用途上、チャネルの同時取得や、より単純な状態検出構成が必要かどうかを定義します。

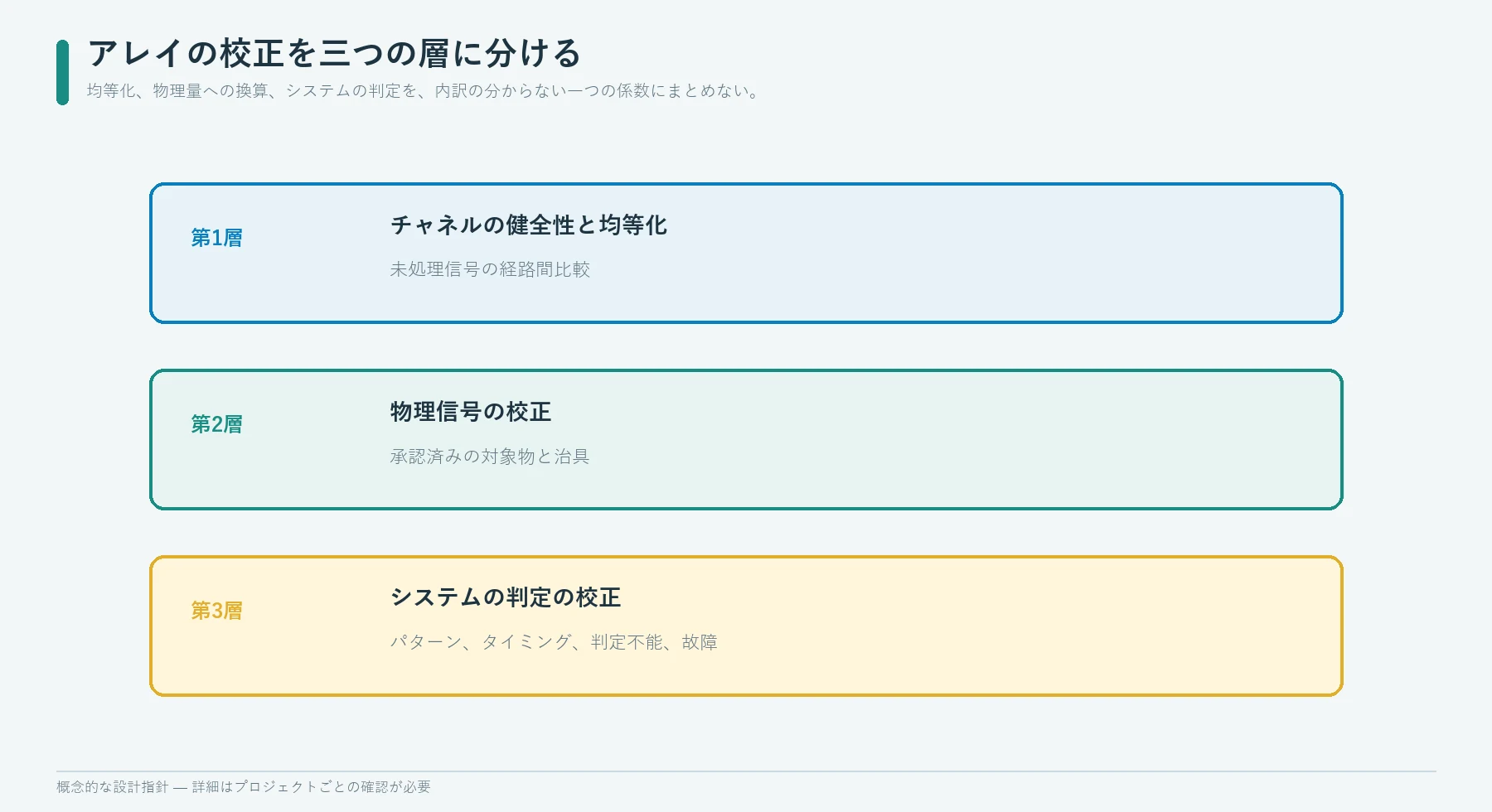

アレイの校正を三段階に分ける

「校正」という一つの言葉で、三つの異なる作業をまとめないでください。

第1段階：センサの感度均一化とチャネルの健全性

最初の段階では、検出素子やチャネル間の差を補正するか、その特性を把握します。同じ物理的条件に対する応答が、素子感度や電気的ゲインの違いだけで異なって見えることを防ぐためです。Tekscanは、検出素子間のばらつきを低減する処理を均一化と呼んでいます。[4]

この段階には、ベースライン、素子感度、チャネルゲイン、オフセットの評価や、不安定な素子・損傷した素子の除外などが含まれます。この処理だけで出力が圧力に変換されるわけではありません。

第2段階：物理信号の校正

Tekscanは校正を、既知の荷重を加えてセンサ出力を物理単位の値へ変換することと定義しています。[5] 圧力や力に関する値を出力するアレイでは、校正時の荷重治具、接触形状、支持条件、コンディショニング、電子回路、範囲、保持時間、順序、補間方法を特定する必要があります。

接点の開閉状態だけを出力する接点式アレイでは、物理単位への校正が不要な場合があります。それでも、作動、復帰、隣接ゾーンの応答、故障に関する検証は必要です。

第3段階：システム判定の校正

最後の段階では、チャネルの値や校正済みの値を、必要な状態判定へ変換します。ゾーンごとのしきい値、相対的なパターン、時間条件、妥当性、故障判定規則などを使用します。

NISTの測定プロセスに関する指針では、測定設計、繰返し性、再現性、校正、測定器の評価、不確かさを区別しています。[9][10][11] 不合格となった状態の原因が、センサ本体、データ収集経路、校正モデル、組立、分類規則のどこにあるかを判断する際にも、この区別を用います。

校正記録には、製造上の変更後にも校正の有効性を維持できる対象を明示する必要があります。平らなアレイ単体で得た係数が、発泡材、接着剤、曲率、予圧の影響を受ける同じアレイにも、そのまま適用できるとは限りません。

根拠のない圧力値を作らずにパターンを解釈する

ソフトウェアが出力する情報は、検出から校正までの一連の処理によって裏付けられるものに限ります。

各チャネルの生サンプル
        |
電気的な健全性と故障の確認
        |
承認済みのベースラインまたは均一化
        |
ゾーンの値または接点状態
        |
空間的・時間的特徴
        |
有効・無効・不明・故障の判定

利用できる空間的特徴には、次のものがあります。

• 作動しているゾーンの集合
• 作動しているゾーンの数
• 左右または前後のバランス
• 最大値を示すチャネルとその位置
• 承認済みの正規化後に求める重み付き位置
• 必要な領域のカバー状況
• 検出してはならない領域の作動
• 隣接ゾーンとの整合性
• 承認済みのベースラインパターンからの変化

時間的特徴としては、保持時間、遷移順序、持続性、復帰、パターン変化の速度などが考えられます。これらはシステムの判定に役立ちますが、圧力単位の値を生み出すものではありません。

パターンが校正・検証済みの範囲から外れた場合には、不明または故障という判定を残します。すべてのサンプルを通常の用途内の状態に無理に当てはめると、断線、短絡、組立位置のずれ、未承認の接触、過負荷、未試験の同時発生条件を見逃すおそれがあります。

用途が車載機器である場合も、JASPERが供給するのはインターフェース部品であり、車両全体の分類機能や安全判定ではありません。電子回路、ソフトウェア、診断、安全解析、法規適合、車両レベルの検証は、OEMまたはシステムインテグレータが担当します。

不明点を適切な順序で試作検証する

試作では、複数の不確定要素を組み合わせる前に、不明な関係を個別に切り分ける必要があります。

たとえば、次の順序で進めます。

1. 観測対象のモックアップ：実製品に想定ゾーンを記入し、各ゾーンが明確な判定目的を持つことを確認します。
2. 荷重作用範囲の調査：代表的な接触による荷重が、カバー、クッション、支持部をどのように伝わるかを測定または図示します。
3. 回路構成の評価用試験片：独立配線、共通リターン、マトリクス選択の各方式について、信号分離と故障時の挙動を比較します。
4. 配線・接続テールのサンプル：配線集約部、コネクタ、曲げ、実装、ストレインリリーフを確認します。
5. 積層済みアレイ：位置合わせ、ゾーン応答、分離性能、本体から接続テールへの移行部を評価します。
6. データ収集系の試作：チャネル対応表、走査順序、セトリング方法、生データ形式、診断仕様を確定します。
7. 実装済みアセンブリ：量産を想定した機械的な積層構成で、校正または検証を行います。
8. システム状態判定の試作：必要なパターン、検出対象外の荷重、時間条件、不明状態、故障状態を承認します。

JASPERの試作対応では、検出原理と検証に必要な情報を確認したうえで、図面やサンプルの審査をご相談いただけます。この対応内容の紹介ページは、特定のアレイ技術、圧力範囲、校正サービス、用途別試験への合格を裏付けるものではありません。

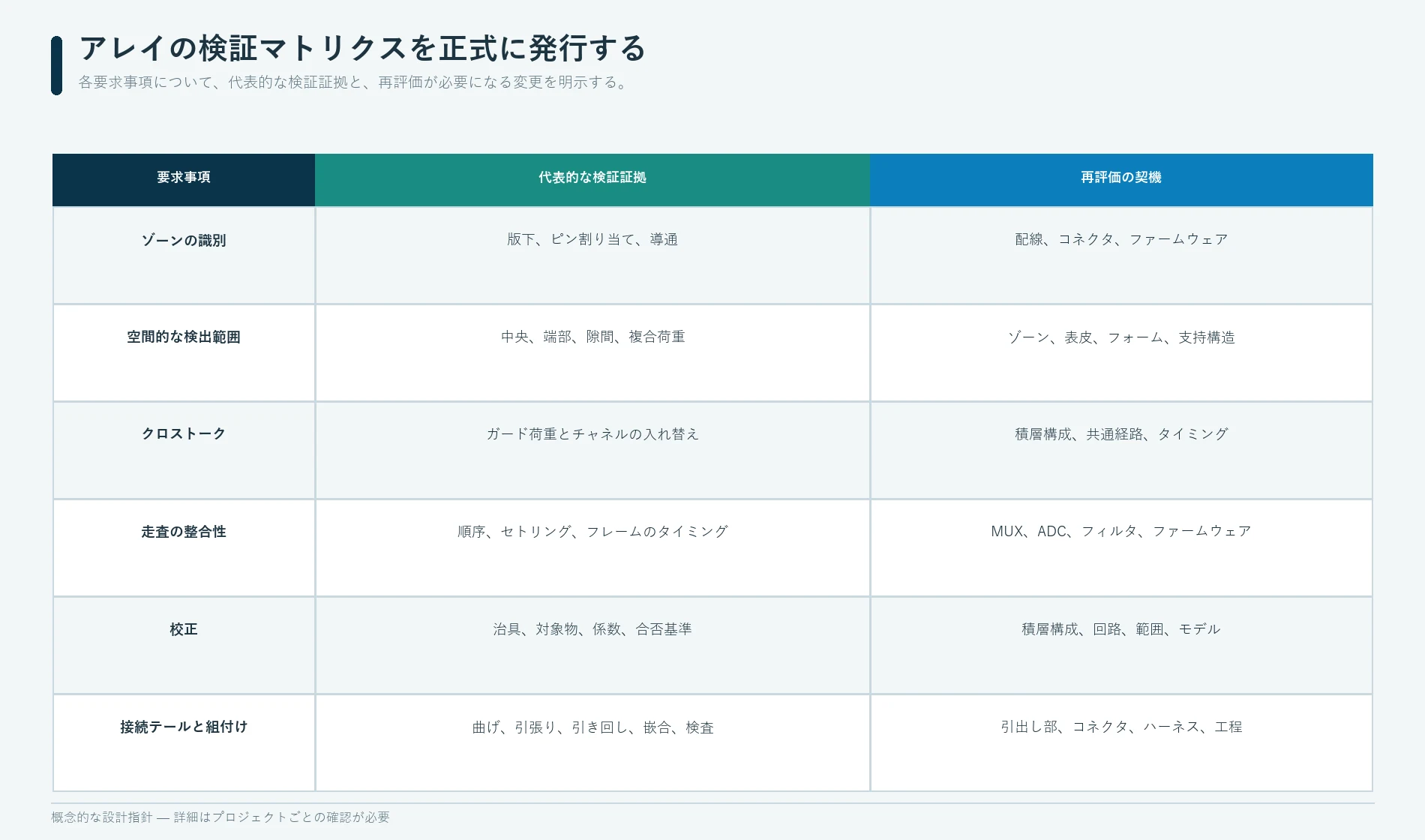

アレイの検証マトリクスを設計確定時に提示する

最終設計は、ゾーン要件定義表に沿った検証結果とともに確定します。

各要件を試験片、方法、結果、合否基準、保管記録に結び付けるには、品質・試験の枠組みを活用します。アレイ試験済みといった一般的な記述だけでは、どの回路構成、荷重伝達経路、チャネル対応表、走査スケジュール、校正、状態判定ロジックが承認されたのか分かりません。

アレイが適さない条件を見極める

次の場合には、フレキシブル圧力センサアレイを使用しないでください。

• 一つの接点状態だけで、システムが必要とする判定をすでに行える場合
• 分布パターンではなく、管理された構造上の荷重伝達経路を通じて総荷重または重量を求める必要がある場合
• 機械的な積層構成が維持できる範囲よりも細かな空間情報が必要な場合
• 提案された走査構成では実現できない、厳密な同時取得が必要な事象を扱う場合
• 使用可能な接続テール、コネクタ、電子回路、保守計画ではチャネル数に対応できない場合
• 使用環境や組立構造では、フレキシブルな積層体と接続テールを保護できない場合
• 校正対象が定義されていないのに圧力精度を求めている場合
• 必要な安全、医療、車載、法規関連の証拠が、供給者およびシステムの対応範囲を超える場合
• アルゴリズムに、適切な不明状態または故障状態が定義されていない場合

単一ゾーンの接点マット、FSR、構造体に作用する力を測る変換器、開発時だけ使用する市販の圧力分布測定システム、あるいは別の検出原理のほうが適切な場合もあります。ゾーン数を増やすことが正当化されるのは、システムが検証して利用できる情報が得られる場合だけです。
