Eine Spezifikation des Widerstands von Carbonpillen muss das geschlossene Schaltsystem kontrollieren, nicht nur das leitfähige Elastomermaterial. Der spezifische Volumenwiderstand des Materials, die Geometrie der Carbonpille, Geometrie und Oberfläche der Leiterplatten-Kontaktflächen, Kontaktkraft, Überhub, Messschaltung, Verunreinigungen, Umgebung und Lebenszykluszustand sind getrennt zu betrachten. Messen Sie die seriennah ausgeführte Taste auf der spezifizierten Schaltung und Auflage. Prüfen Sie anschließend Ruhezustand, Schließen, Unterbrechungen, Kontaktprellen, Loslassen und Widerstandsdrift vor und nach der Zyklusprüfung. Ein einzelner niedriger Messwert an einer losen Carbonpille belegt nicht, dass jede montierte Taste im Produkt zuverlässig schaltet.

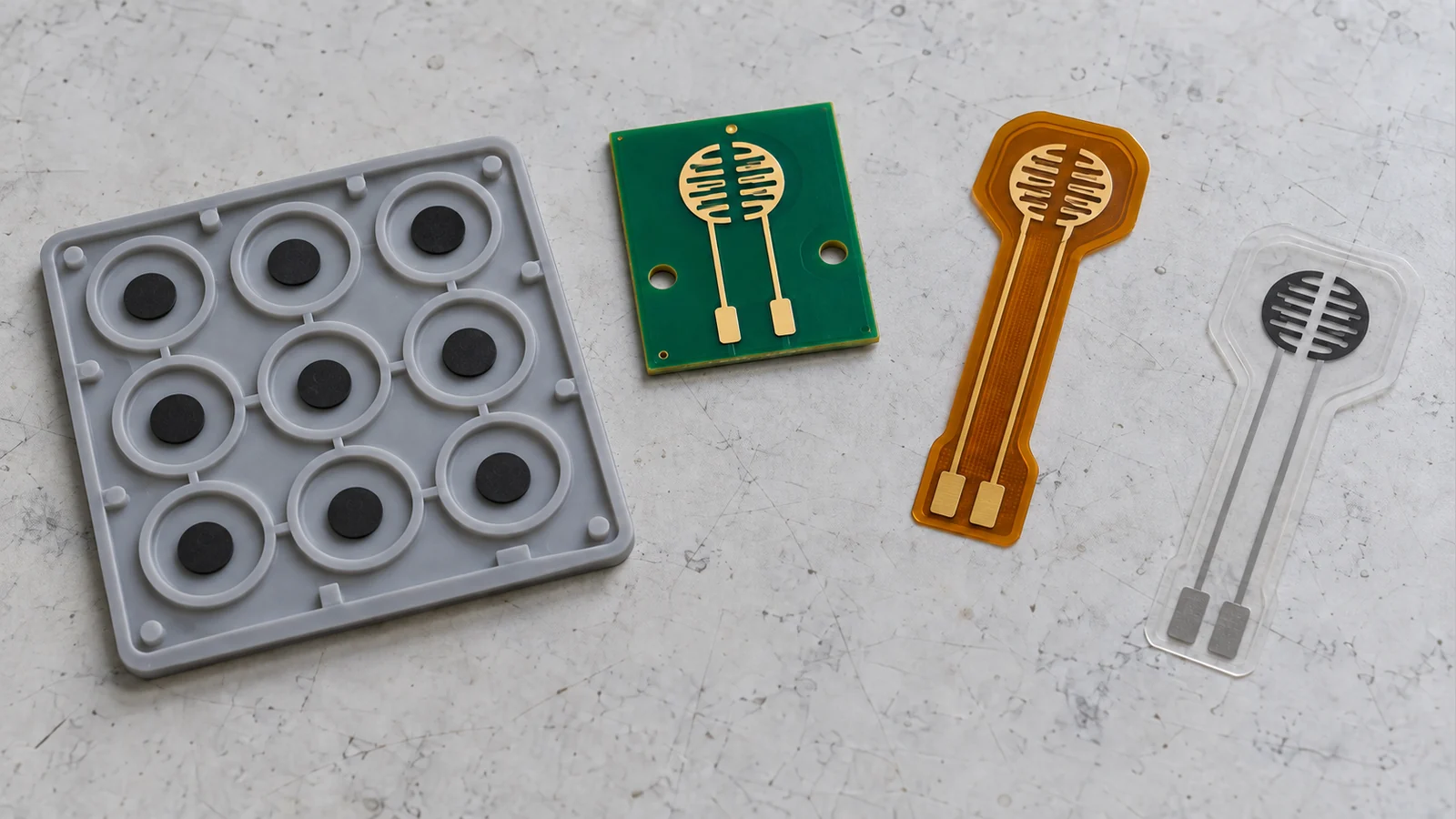

JASPER’s leitfähige Gummitastaturen
Verwenden Sie eine geformte Silikontaste und ein leitfähiges Element, um einen Stromkreis auf PCB, FPC, PET oder einer anderen Kontaktstruktur zu schließen. Das Angebot sollte die Schwellenspannung des Stromkreises, die Widerstandstestmethode, die Definition des Pads, den Tastenbelastungszustand, den Lebenszykluszustand und ob JASPER die lose Tastaturmatte oder die getestete Baugruppe liefert, angeben.
- Was ist eine leitfähige Kohlenstoffpille?
- Trennen Sie die Widerstandswerte
- Modellieren des vollständigen geschlossenen Pfads
- Leiten Sie das Widerstands-Limit aus der Eingangsschaltung ab
- Digitaler Eingang mit Pull-up
- Gescannte Tastenmatrix
- Analoger oder widerstandskodierter Eingang
- Stromtragende Last
- Kontaktkraft verändert die Schnittstelle
- Steuerung der Pillengeometrie und Haftung
- Durchmesser und Pad-Abdeckung
- Dicke und Oberflächenbeschaffenheit
- Verankerung der Kontaktpille
- Wählen Sie die PCB Pad-Geometrie als Systementscheidung
- Halten Sie die Kontaktfläche flach und unterstützt
- Verwenden Sie ein gemeinsames Bezugssystem
- Geben Sie die Kontaktfläche an, nicht nur den PCB-Finish-Namen
- Behandeln Sie Kontamination als elektrische Variable
- Bauen Sie eine Widerstandstestvorrichtung um den realen Stapel herum
- Wählen Sie absichtlich Zwei-Draht- oder Vier-Draht-Messung
- Zwei-Draht-Messung
- Vierleiter- oder Kelvin-Messung
- Kontaktprüfungen mit geringer elektrischer Prüfbelastung von Funktionsprüfungen trennen
- Erfassen Sie den dynamischen Schließvorgang anstelle einer statischen Zahl
- Schreiben Sie eine wiederholbare Testsequenz
- Definition der Akzeptanz über den gesamten Produktlebenszyklus
- Lebenszyklustests aus dem realen Lastprofil erstellen
- Häufig verwendete Tasten separat verfolgen
- Verwendung von Fertigungsdaten zur Steuerung von Drift
- Diagnose von Widerstandsausfällen anhand von Beweisen
- Erkennen, wann ein Kohlenstoffkontakt der falsche Kontakt ist
- Bestimmen Sie die gelieferte Testgrenze
- Zeichnung der Carbonpille und RFQ-Checkliste
- Elektrisch
- Carbonpille und Silikonschaltmatte
- PCB, FPC oder PET Leiterplatte
- Validierung und Produktion
- Häufig gestellte Fragen
- Quellen
- Anforderung einer Überprüfung des Carbon-Pill-Kontakts
Was ist eine leitfähige Kohlenstoffpille?
Eine leitfähige Carbonpille ist ein geformter oder eingeklebter leitfähiger Elastomerkontakt auf der Unterseite einer Silikontaste. Wird die Taste weit genug betätigt, überbrückt die Carbonpille zwei elektrisch getrennte Kontaktflächen und erzeugt einen leitfähigen Pfad.
Der Begriff Carbonpille beschreibt die Kontaktkomponente, nicht einen garantierten Widerstand. Sein Ergebnis hängt ab von:
- leitfähiges Füllmaterial und Gummimischung;
- Tablettendurchmesser, Dicke, Ebenheit und Oberfläche;
- geformte Halte- und Positionselemente;
- PCB Polmuster, Oberfläche, Ebenheit und Sauberkeit;
- Kontaktkraft und verfügbarer Überhub;
- Tastenneigung und Worst-Case-Überlappung;
- Prüfspannung, Strom, Zeitsteuerung und Messpunkte;
- Temperatur, Luftfeuchtigkeit, Chemikalien, Staub und Handhabung;
- Zyklusgeschichte und Verweilzeit; und
- Schwellwert des Stromkreises und Firmware-Verhalten.
Die elektrische Anforderung gehört zur installierten Schnittstelle.
Trennen Sie die Widerstandswerte
Mehrere verschiedene Werte werden oft bezeichnet als Widerstand der Carbonpille.
| Menge | Was sie beschreibt | Warum sie nicht allein stehen kann |
|---|---|---|
| Volumenwiderstand | Massenleitfähige Gummieigenschaft, normiert für die Probengeometrie | Bezieht nicht die tatsächliche Pillenoberfläche, PCB-Schnittstelle, Schaltungsmuster, Kraft oder Kontamination ein |
| Widerstand des Pillenteils | Widerstand durch bzw. über eine geformte Carbonpille in einer definierten Prüfvorrichtung | Der Strompfad der Vorrichtung kann vom installierten Zwei-Pad-Brückenpfad abweichen |
| Geschlossener Kontaktwiderstand | Widerstand über die vollständige, belastete Schnittstelle zwischen Carbonpille und Kontaktfläche | Abhängig von Kraft, Überlappung, Pad-Oberfläche, Unterstützung, Spannung/Strom und Messzeitpunkt |
| Stromkreis-Widerstand | Geschlossener Kontakt plus PCB Leiterbahnen, Stecker, Kabel, Vorrichtung und andere serielle Elemente | Kann den Beitrag des Kontakts verbergen oder übertreiben |
| Widerstand im geöffneten Zustand oder Leckstrom | Isolierung, wenn die Taste nicht gedrückt wird | Beantwortet Fragen zu versehentlicher Leitung und Verschmutzung, nicht zur Schaltspielmarge bei geschlossenem Schalter |
Der Katalog für leitfähiges Silikon von Shin-Etsu definiert die Volumenresistivität für einen homogenen Leiter unter Verwendung der Probenlänge und des Querschnittsbereichs.[1] ASTM D991 behandelt ebenfalls die Volumenresistivität von leitfähigen und antistatischen Gummiprodukten.[2] Diese Materialmessungen sind nützlich für die Compound-Kontrolle, ersetzen jedoch keinen Test des installierten Tastenkontakts.
Modellieren des vollständigen geschlossenen Pfads
Ein vereinfachter Zwei-Pad-Pfad ist:
Prüfleitung oder Produktleiterbahn A
|
PCB Pad A
|
Schnittstelle von Tablette zu Pad A
|
leitfähiger Pfad durch die Carbon-Tablette
|
Schnittstelle von Tablette zu Pad B
|
PCB Pad B
|
Prüfleitung oder Produktleiterbahn B
Der gemessene Widerstand kann konzeptionell dargestellt werden als:
Rmeasured =
Rfixture
+ Rtrace_A
+ Rinterface_A
+ Rpill_path
+ Rinterface_B
+ Rtrace_B
Dies ist ein diagnostisches Modell, kein Versprechen, dass jeder Begriff konstant ist oder mit einem einfachen Messgerät isoliert werden kann. Elastomerkontakte können auf Kraft, Oberflächenfilme, Geometrie, Strom, Temperatur und Zeit reagieren.
Geben Sie an, wo die Spannung gemessen wird. Eine Ablesung am Stecker umfasst mehr von der Baugruppe als eine Ablesung an PCB Prüfpunkten neben den Pads. Beide können nützlich sein, beantworten jedoch unterschiedliche Fragen.
Leiten Sie das Widerstands-Limit aus der Eingangsschaltung ab
Beginnen Sie nicht mit einer generischen Kontaktwiderstands-Zahl. Beginnen Sie mit der Schaltung, die bestimmt, ob die Taste offen oder geschlossen ist.
Digitaler Eingang mit Pull-up
Für einen vereinfachten Schalter-zur-Masse-Eingang:
Vcc |Rpullup | +------ Eingangsknoten |Rclosed_total |Masse
Bei der ersten Berechnung werden Leckströme und andere Fehlerthemen ignoriert:
Vlow = Vcc x Rclosed_total / (Rpullup + Rclosed_total)
Wenn das Designteam ein konservatives Niedrigpegelziel festlegt Vlow_target, beträgt der idealisierte maximale Pfadwiderstand:
Rclosed_total <=
Vlow_target x Rpullup / (Vcc - Vlow_target)
Das freigegebene Design muss dann einen Spielraum für Folgendes enthalten:
- Versorgungsspannungstoleranz;
- Pull-up-Toleranz;
- Eingang-Niedrigschwelle über die Temperatur;
- Eingangsleckage;
- Reihenwiderstände, Filter, ESD-Bauteile, Leiterbahnen, Stecker und Kabel;
- Kontaktvariation durch Taste, Hohlraum, Los, Kraft, Umgebung und Lebensdauer;
- Scan-Zeitpunkt und Einpendeln;
- Rauschen und Verschiebung des Bodens; und
- Messunsicherheit.
Der Tastenfeldkontakt erhält nur den Teil des Signalwegs, der nach Abzug der anderen Serienelemente übrig bleibt.
Gescannte Tastenmatrix
Definieren Sie in einer gescannten Matrix:
- welche Linie angesteuert und welche Linie abgefragt wird;
- Pull-up- oder Pull-down-Werte und Toleranzen;
- Inaktiver Linienzustand;
- Scanrate und Einschwingzeit;
- Eingangsschwellen;
- Diode oder Isolationselemente, falls vorhanden;
- Kabel- und Steckverbinderwiderstand;
- Entprellungsalgorithmus; und
- Fehlerverhalten bei zwei gleichzeitig gedrückten Tasten.
Firmware-Entprellung kann kurze Übergänge ablehnen. Sie kann den Spannungsbereich nicht wiederherstellen, wenn der geschlossene Pfad zu widerstandsfähig oder instabil ist.
Analoger oder widerstandskodierter Eingang
Wenn das Tastenfeld Teil eines analogen Teilers oder eines widerstandskodierten Netzwerks ist, wird der Kontaktwiderstand Teil des gemessenen Codes. Bewerten Sie die Worst-Case-Trennung zwischen gültigen Tasten, ADC-Referenz und Eingangsfehlern, Widerstandstoleranz, Temperatur, Leckströmen, Kabelwirkungen und Kontaktverschiebung.
Ein Kohlekontakt, der für einen digitalen Eingang akzeptabel ist, kann für eine präzise analoge Messung ungeeignet sein.
Stromtragende Last
Leiten Sie keinen LED, Motor, Magnetventil, Heizer oder andere erhebliche Last nur deshalb über die Kapsel, weil der Kontakt während einer Messgerätekontrolle schließt. Überprüfen Sie Strom, Spannungsabfall, Erwärmung, Transienten, Fehlerenergie, Arbeitszyklus und Materialgrenzen. Verwenden Sie die Tastatur als Logikeingang mit einem separaten Treiber, wenn die Last die qualifizierte Kontaktfunktion überschreitet.
Kontaktkraft verändert die Schnittstelle
Wenn die Kapsel erstmals das Pad berührt, ist die scheinbare Kontaktfläche kleiner als die gesamte sichtbare Kapsel. Zusätzliche Verschiebung kann die Anzahl und Größe der leitenden Mikrokontakte erhöhen, den Strompfad ändern und das Schließen stabilisieren.
Die nützliche elektrische Spur sollte mit der mechanischen Kraft-Weg-Spur synchronisiert werden:
Tastenweg
|
+-- erster physischer Kontakt
|
+-- erster elektrischer Schließvorgang
|
+-- stabiler geschlossener Bereich
|
+-- beabsichtigter Überhub
|
+-- Anschlag oder Bodenung
Nehmen Sie den Widerstand während des stabilen geschlossenen Bereichs auf, anstatt eine unbestimmte Fingerkraft zu verwenden. Die Taste muss sich beim Loslassen auch sauber wieder öffnen.
Eine zu geringe Kontaktkraft kann zu zeitweiligen Unterbrechungen führen. Übermäßige Kraft oder Aufsetzen kann den Verschleiß erhöhen, die Kontaktfläche verformen, die Leiterplattenauflage überlasten, den Rand der Carbonpille beschädigen oder die Haptik verändern. Das zulässige Fenster wird mit der seriennahen Taste, Schaltung, Auflage und dem Gehäuse festgelegt.
Steuerung der Pillengeometrie und Haftung
Durchmesser und Pad-Abdeckung
Die Carbonpille muss in ungünstigster Position die vorgesehenen Kontaktflächen überbrücken. Ihr Durchmesser ist nicht mit dem Durchmesser der Leiterplattenkontakte austauschbar, weil die Kontaktstruktur zwei getrennte elektrische Bereiche und einen Spalt enthält.
Überprüfen:
- nominales Pillenmittelzentrum;
- Toleranz beim Formen und Zusammenbau;
- Schlüsselneigung während der zentralen und seitlichen Pressung;
- PCB Lage-Toleranz;
- Pad-Herstellungstoleranz;
- Gehäuse- und Locator-Freiheit;
- minimale Überlappung mit beiden elektrischen Bereichen; und
- Abstand zur Lötmaske, zu Durchkontaktierungen, Bauteilen und erhabenen Merkmalen.
Dicke und Oberflächenbeschaffenheit
Die Dicke der Pill beeinflusst den Restspalt, den ersten Kontakt, die Kontaktkraft, die Überschreitung und den Stromweg. Legen Sie fest, ob die Dicke direkt durch die geformte Geometrie oder durch ein zugelassenes Kontaktbauteil gesteuert wird.
Überprüfen:
- Flachheit oder beabsichtigte Wölbung;
- ausgeformter Grat;
- Schnitte, Absplitterungen, Risse, Hohlräume oder freiliegender nichtleitender Gummi;
- eingebettete Verunreinigungen;
- Oberflächenglanz oder -struktur, wenn sie die genehmigte Schnittstelle beeinflusst;
- Kantenbedingung; und
- Ausrichtung, wenn die Tablette nicht symmetrisch ist.
Verankerung der Kontaktpille
Die Tablette muss während Formgebung, Entformung, Nachbearbeitung, Handhabung, Montage, Belastung, Umwelt und Einsatz befestigt bleiben und an Ort und Stelle bleiben.
Verlassen Sie sich bei der Eingangskontrolle nicht nur auf einen visuellen Zug. Definieren Sie das geformte Haltemerkmal, Inspektionsnachweise, zerstörende Prüfungen, falls angemessen, und Maßnahmen bei einem Ausfall, wenn sich eine Tablette verschiebt oder trennt.
Wählen Sie die PCB Pad-Geometrie als Systementscheidung
Das Pad muss zwei separate Leiter erzeugen, die die Tablette überbrückt. Mehrere Muster sind möglich.
| Pad-Konzept | Potentieller Designgrund | Hauptfragen zur Validierung |
|---|---|---|
| Zwei geteilte Pads | Einfacher Strompfad und Artwork | Überdeckt die Carbonpille bei allen Toleranzen und bei Randbetätigung beide Kontaktbereiche? |
| Verzahnte Finger | Mehrere parallele Kontaktbereiche innerhalb der Grundfläche | Werden Fingerbreite, Spalt, Fertigungsfähigkeit, Kontamination und Verschleiß kontrolliert? |
| Mittel- und Ring | Radiale Toleranz um ein Mittelmerkmal | Berührt die Carbonpille beide Bereiche gleichmäßig, ohne sie im Ruhezustand kurzzuschließen? |
| Gekrümmtes oder segmentiertes Muster | Passt zu einem nicht runden Schlüssel oder einer lokalen Leitung | Bleibt der tatsächliche Strompfad unter Neigung und teilweisem Kontakt stabil? |
| Gedruckter PET/FPC Kontakt | Flexibler oder Membran-ähnlicher Leiterplattenträger | Sind Tintenoberfläche, Dicke, Aushärtung, Stütze, Abstandshalter und Umweltverhalten qualifiziert? |
Die Tabelle identifiziert Fragen, nicht ein bevorzugtes universelles Muster.
Halten Sie die Kontaktfläche flach und unterstützt
Vermeiden Sie unkontrollierte Oberflächenstufen innerhalb der Kontaktfläche. Überprüfen Sie:
- Lötstoppmaskenkante und Freiraum;
- Kupfer- und Beschichtungsdickenübergang;
- Durchkontaktierung, Durchkontaktierungsfüllung oder Steckerbedingung;
- Leiterbahn-Eintritt;
- Lokale Leiterplattenwölbung;
- Bauteil- oder Lötstellen-Durchscheinen;
- FPC- oder PET-Unterstützung;
- Gehäuserippen und Abstandshalter; und
- Kontaminationsfallen.
Die Leiterplatte oder flexible Schaltung muss unter der Taste eine kontrollierte Reaktionsfläche haben. Ein Polster, das sich von der Taste wegbiegt, verändert gleichzeitig Kraft, Weg und Widerstand.
Verwenden Sie ein gemeinsames Bezugssystem
Positionieren Sie die Taste und das Polster anhand gemeinsamer Bezugspunkte vom Tastenfeld über die PCB bis zum Gehäuse. Vermessen Sie die Taste nicht von einer äußeren Gummikante, während der PCB-Kontakt von einer nicht verwandten Gehäusewand ohne Toleranzkette positioniert wird.
Geben Sie die Kontaktfläche an, nicht nur den PCB-Finish-Namen
Das Pad-Finish beeinflusst den Oberflächenzustand, das Korrosionsverhalten, den Verschleiß, die Fertigung, die Reinigung und die Reproduzierbarkeit. Ein Finish-Familienname reicht nicht aus, um die Schnittstelle zu genehmigen.
Aufzeichnen:
- genauer Aufbau der Kontaktfläche und Lieferantenspezifikation;
- Endoberfläche und alle Kohlenstoff- oder sonstigen Beschichtungen;
- Pad-Umriss und zulässiger optischer Zustand;
- Lötstoppmasken-Beziehung;
- Ebenheits- und Rauheitsanforderung, wenn relevant;
- Reinigungs- und Verpackungsmethode;
- Verbotene Nacharbeit, Löten, Flussmittel, Marker, Klebstoff oder Handhabung im Bereich;
- Regale- und Lagerkontrollen; und
- Änderungsmitteilungspflicht.
Ersetzen Sie keine vergoldeten Pads, kohlenstoffbeschichteten Pads oder gedruckten Kontakte durch eine andere Oberfläche, nur weil deren nominale Leitfähigkeit ähnlich aussieht. Requalifizieren Sie Verschluss, Variation, Umgebung und Lebensdauer mit der Produktionsprobe.
Behandeln Sie Kontamination als elektrische Variable
Die sichtbare Kontaktfläche sollte als kontrollierte Schnittstelle behandelt werden.
Mögliche Verunreinigungen umfassen:
- Staub und Fasern;
- Hautöl und Fingerabdrücke;
- Trennmittel- oder Formrückstände;
- Silikonöl oder ungehärtetes Material;
- Lacküberschuss;
- Laser- oder Druckreste;
- Flussmittel- und Leiterplattenreinigungsrückstände;
- Klebstoff-, Schaum-, Träger- oder Verpackungsteilchen;
- Korrosionsprodukte;
- Kondensation und getrockneter Wasserrest;
- Kundenreinigungsfilm; und
- Schmiermittel, das vom Gehäusegehäuse übertragen wurde.
Die Hinweise von Shin-Etsu zum Umgang mit leitfähigem Silikon fordern saubere Kontaktflächen und die Vermeidung von Schmutz, Feuchtigkeit, Öl, Lösungsmitteln und anderen Verunreinigungen, die Produkteigenschaften beeinflussen können.[1] Die genaue Reinigungsmethode muss an der ausgewählten Carbonpille, Kontaktfläche, Beschichtung und Schaltung validiert werden.
Führen Sie kein nicht genehmigtes Lösungsmittel oder Scheuertuch als Notlösung ein. Dies kann die Pillenoberfläche, das Pad-Finish, den Widerstand, die Lebensdauer oder das zukünftige Kontaminationsverhalten verändern.
Bauen Sie eine Widerstandstestvorrichtung um den realen Stapel herum
Eine nützliche Vorrichtung steuert:
- Tastatur und Schaltungsrevision;
- Schlüssel-ID und Kavitäts-/Los-Identität;
- Pillen- und Polsterposition;
- PCB/FPC/PET Unterstützung;
- Gehäuse oder repräsentative Kompression;
- Pressposition;
- Kraft- oder Verschiebungsendpunkt;
- Betätigungs- und Freigaberate;
- Verweildauer vor der Messung;
- Elektrische Quelle und Messepunkte;
- Spannung, Strom, Polarität und Bereich;
- Schwellenwert für den offenen Zustand;
- Abtastrate der Messung;
- Temperatur, Feuchtigkeit und Konditionierung;
- Prüfung des Prüfaufbaukontakts; und
- Kalibrierung und Unsicherheit.
Wenn das Produkt auf das Gehäuse für Unterstützung oder Vorspannung angewiesen ist, ist eine lose Prüfbankvorrichtung nicht die endgültige Abnahme-Konfiguration.
Wählen Sie absichtlich Zwei-Draht- oder Vier-Draht-Messung
Zwei-Draht-Messung
Die Zwei-Draht-Messung umfasst Testleitungen, Vorrichtung, Stecker, Leiterbahn- und Kontaktwiderstände im Messwert. Sie kann sinnvoll sein, wenn:
- die Abnahmelimits deutlich über dem Beitrag der Vorrichtung liegen;
- das Produkt über seinen externen Anschluss getestet wird;
- der gesamte Baugruppenpfad die tatsächliche Anforderung ist; und
- Der Widerstand der Vorrichtung ist stabil, überprüft und innerhalb des Grenzwerts enthalten.
Er wird irreführend, wenn die Vorrichtung einen materialmäßigen Anteil des Widerstandsbudgets aufnimmt oder zwischen den Stationen driftet.
Vierleiter- oder Kelvin-Messung
Bei einer Vierleiter-Messung wird Strom durch ein Adernpaar geleitet und Spannung durch ein anderes Paar nahe dem Prüfgerät erfasst. Das Tektronix- und Keithley-Handbuch für niederwertige Messungen erklärt, dass die Fernmessung den Spannungsabfall durch den Leitungswiderstand zwischen der Quelle und den Messpunkten entfernt.[3]
Definieren Sie für ein Tastenfeld, ob die Messpunkte:
- neben dem PCB-Kontaktmuster liegen;
- an Messpunkten der Leiterplatte liegen;
- am Anschluss;
- über eine vollständige Matrixroute; oder
- auf einem dedizierten Kontakt-Coupon.
Die Vierleitermessung beseitigt die Schnittstellen zwischen Carbonpille und Kontaktfläche nicht. Diese sind Gegenstand der Prüfung.
Kontaktprüfungen mit geringer elektrischer Prüfbelastung von Funktionsprüfungen trennen
IEC 60512-2-1 definiert einen Widerstandstest auf Millivoltebene für elektromechanische Komponenten.[4] Das Niedrigpegelprinzip ist so ausgelegt, dass der Kontakt gemessen wird, ohne die Oberflächenfilme elektrisch zu durchbrechen.
Das Handbuch zur Niederspannungsmessung beschreibt dasselbe Problem bei Trockenkontakten: eine zu hohe Prüfspannung kann eine Oxid- oder Filmschicht durchstechen und ein künstlich niedrigeres Ergebnis erzeugen.[3]
Verwenden Sie zwei explizite Prüfzwecke:
| Prüfzweck | Elektrischer Zustand | Beantwortete Frage |
|---|---|---|
| Charakterisierung von Niederspannungskontakten | Begrenzte Energie gewählt, um die bestehende Schnittstellenfolie zu erhalten | Welchen Widerstand stellt die unveränderte Kontaktoberfläche dar? |
| Funktionstest des Produkts | Tatsächliche oder repräsentative Schaltkreis-Spannung, Strom, Timing und Schwellenwerte | Funktioniert die komplette Tastenfeld-Eingabe in ihrem Produkt-Schaltkreis? |
Ein Test ersetzt nicht automatisch den anderen. Wenn die Zeichnung eine IEC-, ASTM-, Kunden- oder interne Methode angibt, geben Sie die Ausgabe, Vorrichtung, Schaltkreis, Bedingungen und Abweichungen an.
Erfassen Sie den dynamischen Schließvorgang anstelle einer statischen Zahl
Eine einzelne Messung, nachdem der Bediener den Schlüssel hält, kann Folgendes übersehen:
- verzögertes Schließen;
- Brief öffnet sich während der Bewegung;
- Mehrfache Übergänge;
- Widerstandsspitzen;
- Prall;
- Instabiler Kantendruck;
- Langsames Loslassen;
- Eine Taste, die nur nahe dem harten Aufschlag schließt; und
- Eine Taste, die nach dem Loslassen weiterhin teilweise leitfähig bleibt.
Synchronisierte Kanäle aufzeichnen, wenn das Projektrisiko dies erfordert:
Zeit
|-- Kraft oder Verschiebung
|-- Berührungsspannung
|-- Berührungstrom
|-- berechneter Widerstand
|-- digitaler Eingangszustand
Definieren Sie das Beobachtungsfenster, die Bandbreite, die Abtastrate, den Schwellenwert und die Ereignislogik. Eine langsame Anzeigenanzeige kann kurze Unterbrechungen nicht charakterisieren.
Schreiben Sie eine wiederholbare Testsequenz
Eine Beispielreihenfolge für ein Projekt ist:
- Probe, Schlüssel, Kavität, Los, Tastaturrevision, Schaltkreisrevision und Vorrichtungsrevision identifizieren;
- Probe wie angegeben vorbereiten;
- Vorrichtung auf offene und kurze Verbindungen überprüfen;
- Aufgezeichneten offenen Widerstand oder Leckage;
- Am definierten Ort und in der definierten Geschwindigkeit drücken;
- Erste Schließung, stabile geschlossene Region, Kraft/Weg und Widerstand aufzeichnen;
- Für die definierte Verweilzeit halten;
- Freigabe- und Aufzeichnungswiederöffnungsverhalten;
- Wiederholung der mittleren und erforderlichen Rand-/Eckendrücke;
- Führen Sie die angegebene Anzahl von Vorbedingungen aus;
- Wiederholung über Tasten-Gruppen und Proben;
- Beibehalten von Rohspuren, zusammenfassenden Statistiken, Fehlern und Abweichungen.
Die Sequenz ist ein Rahmenwerk. Produktions-Einstellungen erfordern JASPER und Kundenfreigabe.
Definition der Akzeptanz über den gesamten Produktlebenszyklus
Verwenden Sie eine Akzeptanzmatrix anstelle eines einzigen undifferenzierten Maximums.
| Stufe | Erforderliche Prüfungen | Warum es wichtig ist |
|---|---|---|
| Erste gespritzte Probe | Stellung der Tablette, Oberfläche, Kraft/Weg, Verschluss, statischer und dynamischer Widerstand | Stellt die Machbarkeit des Designs fest |
| Dekorierte/zusammengesetzte Probe | Gleiche Prüfungen bei Beschichtung, Schaltung, Gehäuse, Vorspannung, Stecker und Beleuchtung | Erkennt Stapel-Effekte |
| Produktionsqualifikation | Mehrere Proben, Kavitäten/Chargen, Vorrichtung Wiederholbarkeit, Umgebung und Zyklusprüfung | Stellt Nachweise für kontrollierte Freigabe auf |
| Produktionslos | Definierte Stichproben- oder vollständige Funktionstests, Offen/Kurz, Widerstand und Sichtprüfung | Kontrolliert Versandrisiko |
| Nach-Umgebung | Widerstand, Schließung, Freigabe, Korrosion/Kontamination und physische Inspektion | Erkennt durch Exposition verursachte Abweichungen |
| Nach dem Lebenszyklus | Widerstandsverteilung, intermittierende Ereignisse, Verschleiß, Kraftverschiebung und Ausfallmodus | Belastungsprofil-Dauerprüfungen |
| Änderungsqualifikation | Wiederholung betroffener Tests nach Material-, Tabletten-, Polster-, Oberflächen-, Werkzeug-, Prozess-, Lieferanten- oder Vorrichtungswechsel | Verhindert stille Schnittstellenänderungen |
Die Spezifikation sollte Folgendes angeben:
- anfängliche und gealterte Grenzwerte;
- pro Schlüssel oder Schlüsselgruppen Grenzwerte;
- statistische und absolute Grenzwerte;
- erlaubte intermittierende Ereignisse;
- Minimalwert im offenen Zustand oder Leckagegrenze;
- Prellen- oder Stabilitätsanforderung, falls relevant;
- Teststrom- und Spannungsspanne;
- Stichprobenmenge und Maßnahmen bei Fehlern;
- Richtlinie für Nachtests;
- Aufbewahrung von Rohdaten; und
- Verantwortung für die Fehlersanalyse.
Durchschnittswerte eines ausgefallenen oft genutzten Schlüssels nicht bilden.
Lebenszyklustests aus dem realen Lastprofil erstellen
Definieren:
- welche Tasten betätigt werden;
- Benutzungshäufigkeit pro Taste;
- Belastung in der Mitte gegenüber dem Rand;
- Kraft- oder Verschiebungsendpunkt;
- Zyklusrate und Haltezeit;
- komplettes Drücken und Loslassen;
- Schaltkreis-Spannung/Strom während des Zyklens;
- eingeschalteter oder ausgeschalteter Zustand;
- Temperatur, Feuchtigkeit, Staub, Reiniger, Öl, UV- oder Kondensationsbelastung;
- periodische Widerstands-, Kraft-, Hub- und Sichtprüfungen;
- Ruhe- oder Erholungsintervalle;
- Fehlerdefinition; und
- Demontage nach dem Test.
Die Anzahl der Zyklen allein stellt keinen vollständigen Lebensdauertest dar. Ein schneller Labordruck bei einer Last kann zu einem anderen Ausfallmodus führen als ein langsamer, mit der Hand gedrückter Test im eingebauten Gehäuse.
Häufig verwendete Tasten separat verfolgen
Numerische Zugangskontrolltastaturen, Eingabe-/Abbruch-Tasten, Navigationspfeile, Ein-/Ausschalter und häufig verwendete Maschinensteuerungen haben nicht denselben Feldeinsatz.
Die bestehenden Sicherheits- und Zugriffskontrollanwendung
Die Seite nennt wiederholte Betätigung, geschützte Beschriftungen, Nachtbetrieb, Umgebung und Gehäuseintegration als Anwendungsfragen. Für eine Konstruktion mit Carbonpille sind daraus folgende Anforderungen abzuleiten:
- Pro-Taste-Nutzungsverteilung;
- Worst-Case-Hochgebrauch-Tastenzyklus;
- Handschuh- oder Fingerkantenbelastung;
- Zugang und Kontaminationsaussetzung;
- Strombetriebene Messung während der Nutzung;
- Widerstands- und Rückpralltrend nach Intervall;
- Verschleiß von Beschriftung und Oberfläche;
- Gehäuse Vandalismus-/Manipulationslastgrenze; und
- Feldfehlererkennung.
Die Anwendungsseite ist kein Nachweis für eine bestandene Lebensdauerprüfung der Carbonpille. Das Projekt benötigt weiterhin ein eigenes Lastprofil und einen Abnahmeplan.
Verwendung von Fertigungsdaten zur Steuerung von Drift
Die JASPER Test- und Qualitätskontrollseite beschreibt zeichnungsbasierte Kontinuitäts-, Kurzschluss-/Offen-, Betätigungs-, visuelle, dimensionsbezogene, Haftungs-, Montage- und Verpackungsprüfungen für die aktuelle Membran-Schnittstellenarbeit. SK-02 erfordert einen spezifischeren Plan für das leitfähige Tastenfeld vor der Veröffentlichung.
Mögliche Kontrollfelder umfassen:
- Schlüssel- und Tabletten-ID;
- Formhohlraum;
- Material- und Tabletten-Los;
- Form- und Aushärtungs-/Nachhärtungsprotokoll;
- Tablettenstandort und Abmessungen;
- Tastaturkraft/-weg;
- PCB/FPC/PET Lieferant und Los;
- Pad-Grafik und Finish-Revision;
- Reinigungs- und Handhabungsprotokoll;
- Montagevorrichtung und Bediener/Station;
- Widerstandsvorrichtung und Kalibrierung;
- anfängliches und abschließendes elektrisches Ergebnis;
- Fehler-/Nachbearbeitungsentscheidung; und
- Ort der aufbewahrten Probe.
Achten Sie auf Verteilungsschwankungen sowie auf Ausfälle über ein Limit hinaus. Eine allmähliche Verschiebung kann Verschleiß der Vorrichtung, Kontamination, Pad-Wechsel, Materialwechsel oder Prozessdrift zeigen, bevor das Produkt funktional versagt.
Diagnose von Widerstandsausfällen anhand von Beweisen
| Symptom | Mögliche Ursachen | Zuerst zu sammelnde Beweise |
|---|---|---|
| Hoher Widerstand bei jeder Taste | Vorrichtung, Testeinstellungen, Schaltungsabschluss, Verunreinigung, falsches Material/Los | Vorrichtungskurzschluss, Quelle/Sense-Einstellungen, Loskarte, Oberflächeninspektion |
| Hoher Widerstand an einer Taste | Pillenposition, lokale Verunreinigung, Pad-Defekt, nicht unterstützte Leiterplatte, beschädigte Verbindung | Tasten-/Pillen-/Pad-Ausrichtung, lokale Unterstützung, dynamische Spur |
| Intermittierende Schließung | Geringe Überlappung, Neigung, unzureichender Überweg, Leiterplattenbiegung, Partikel | Mittel-/Randspuren, Kraft/Weg, Hochgeschwindigkeits-Spannungsaufzeichnung |
| Gutes loses Muster, schlechte Montage | Gehäusevorspannung, Veränderung der Stütze, PCB Biegung, Positionsänderung, Befestigungsreihenfolge | Lose versus installierte Kurven und Widerstand |
| Widerstand steigt während des Verweilens | Viskoelastische Bewegung, instabile Kraft, Erwärmung, Oberflächenverhalten | Kraft und Widerstand versus Zeit, Strom, Temperatur |
| Widerstand fällt nur bei hoher Testenergie | Oberflächenfilm elektrisch durch die Messung gestört | Vergleich Niedrig-Level- versus Funktionstest |
| Erster Durchgang, Ausfall nach Zyklus | Verschleiß von Carbonpille und Kontaktfläche, Abrieb, Kraftverschiebung, Verlust der Haltekraft, Korrosion | Intervall-Trend, Mikroskopie/Inspektion, Demontage nach Test |
| Langsame oder unvollständige Freisetzung | Vorspannung, Seitenreibung, Verschmutzung, beschädigtes Gewebe, Pillenhaftung | Freigabekurve, Auf-Zustand-Spur, Gehäusefreiraum |
| Taste bleibt im Ruhezustand leitfähig | Zusammengedrückter Aufbau, leitfähige Abriebbrücke, Verunreinigung der Schaltung, beschädigte Carbonpille | Widerstand im geöffneten Zustand, Demontage, Prüfung von Kontaktfläche und Carbonpille |
Nicht polieren, kratzen, mit Lösungsmittel abwischen oder das Pad ersetzen, bevor der Ausfallzustand dokumentiert ist. Das kann die Beweislage löschen.
Erkennen, wann ein Kohlenstoffkontakt der falsche Kontakt ist
Überprüfen Sie eine andere Kontaktarchitektur, wenn:
- der Stromkreis einen sehr niedrigen oder genau geregelten Widerstand benötigt;
- ein erheblicher Laststrom durch die Taste fließen muss;
- die analoge Genauigkeit keine Kontaktvariationen tolerieren kann;
- der Kontakt ein Signal außerhalb des qualifizierten elektrischen Bereichs schalten muss;
- der verfügbare Platz keine robuste Überlappung ermöglicht;
- die Umgebung am freiliegenden Pad nicht kontrolliert werden kann;
- Der Service erfordert einen austauschbaren, versiegelten Schalter;
- die PCB Unterstützung kann nicht stabil gemacht werden; oder
- Das Produkt verwendet bereits qualifizierte mechanische Schalter oder Metalldome.
Alternativen können eine Metallkapsel, ein Metalldome, ein auf der Platine montierter Schalter, ein separater versiegelter Schalter oder eine andere Sensorarchitektur sein. Sie bringen eigene Fragen bezüglich Kraft, Beschichtung, Prellen, Versiegelung, Kosten, Montage und Lebensdauer mit sich.
Bestimmen Sie die gelieferte Testgrenze
Wenn JASPER nur die Gummitastatur liefert, besitzt der Kunde mehr von den Kontaktnachweisen, da die endgültige PCB, das Finish, die Unterstützung, das Gehäuse, der Anschluss und die Elektronik außerhalb der Lieferung bleiben.
Die Baugruppe der Silikonschaltmatte
Die Route kann die Tastaturmatte, Schaltung, Halterung, LEDs, den Anschluss und den Funktionstest in einem gelieferten Modul unterbringen. Die Parteien müssen jedoch noch definieren:
- ob der Widerstand an Pad-Testpunkten oder am externen Anschluss gemessen wird;
- welches Prüfgerät das Gehäuse darstellt;
- wer die Firmware und die Eingangsgrenzwerte besitzt;
- welche Teile vom Kunden bereitgestellt werden;
- wie Fehler auf Schlüssel, Tablette, Pad, Schaltung oder Baugruppe zurückgeführt werden; und
- welche Änderungen eine Requalifizierung erfordern.
Für die mechanische Voraussetzung, verwenden Sie die Gestaltungsleitfaden für Silikonkautschuk-Tastaturen um Tastenform, Kraft, Hub, Unterstützung und den installierten Stapel freizugeben, bevor das Kontaktwiderstandslimit zugewiesen wird.
Zeichnung der Carbonpille und RFQ-Checkliste
Elektrisch
- Eingangsschaltung und Schaltplan;
- Versorgungs- und Schwellwerttoleranzen;
- Pull-up/Pull-down- oder Matrixdetails;
- Maximales Gesamtbudget des geschlossenen Pfads;
- Zugewiesenes Kontaktwiderstandsbudget;
- Anforderung an offenen Zustand oder Leckstrom;
- Prüfspannung, Strom, Polarität, Timing und Messpunkte;
- Anforderungen an Niederspannungs- und Funktionstests;
- Anforderung an Prellen/Intermittenz; und
- betriebsbereiter Lebenszykluszustand.
Carbonpille und Silikonschaltmatte
- Tablettenmaterial/-qualität oder zugelassener Lieferantenweg;
- Tabettenumriss, Dicke, Position, Halterung und Oberfläche;
- Tasten-Kraft-Weg-Kurve;
- Erster Kontakt, erstes Schließen, stabiler Bereich, Überfahrt und Hardstop;
- Mitte- und Randpressung;
- Tastengruppen und häufig genutzte Tasten; und
- Form-, Aushärtungs-, Hohlraum- und Änderungssteuerungsanforderungen.
PCB, FPC oder PET Leiterplatte
- Pad-Grafik und Abmessungen;
- Schlimmster Fall der Pillenüberlappung;
- Leiter und endgültige Kontaktfläche;
- Lötstoppmaske, Durchkontaktierungen, Leiterbahnen und Bauelement-Ausschlusszonen;
- lokale Ebenheit und Unterstützung;
- Referenz- und Lokatorschema;
- Reinigung, Handhabung, Lagerung und Verpackung; und
- Änderungskontrolle des Leiterplatten-/Schaltungsanbieters.
Validierung und Produktion
- Anfangs-, montierte, nach Umgebungs- und nach Zyklusgrenzen;
- Stichprobenmenge, Kavitäten, Chargen und Schlüsselauswahl;
- Prüfvorrichtung Zeichnung und Kalibrierung;
- Rohwellendaten und Zusammenfassungsdatenbeibehaltung;
- Umwelt- und chemische Belastungen;
- Zyklusprofil und Inspektionsintervalle;
- Fehleranalyse und Nachtest-Politik;
- Produktionsstichprobe oder Vollprüfung;
- gelieferter Baugruppenrahmen; und
- Prototyp- und Jahresmengen.
Häufig gestellte Fragen
Welchen Widerstand sollte die Carbonpille einer Silikonschaltmatte haben?
Es gibt keinen universellen Wert. Leiten Sie den maximalen Gesamtwiderstand des geschlossenen Strompfads aus der Eingangsschwelle des Produkts, Pull-up/Pull-down, Versorgung, Leckstrom, Serienbauteilen, Störabstand, Temperatur und Zeitverhalten ab. Weisen Sie nur einen Teil dieses Budgets dem Kontakt zwischen Carbonpille und Kontaktfläche zu und validieren Sie ihn anschließend über Kraft, Muster, Umgebungsbedingungen und Lebensdauer.
Ist die Volumenresistivität dasselbe wie der Kontaktwiderstand?
Nein. Der spezifische Volumenwiderstand ist eine normierte Materialeigenschaft, die an einem definierten Prüfkörper gemessen wird. Der geschlossene Kontaktwiderstand umfasst zwei Schnittstellen zwischen Carbonpille und Kontaktfläche, den Strompfad durch die Carbonpille, Geometrie und Oberfläche der Kontaktflächen, Kraft, Überdeckung, Verunreinigungen und die gewählte Messschaltung.
Soll der Kontaktwiderstand mit zwei oder vier Drähten gemessen werden?
Verwenden Sie zwei Drähte, wenn der Widerstand des gesamten Montagepfads erforderlich ist und der Beitrag der Vorrichtung kontrolliert und gegenüber dem Limit unbedeutend ist. Verwenden Sie die Vierleitermessung, wenn Leitungs- und Vorrichtungsverluste ausgeschlossen werden müssen. Geben Sie bei beiden Methoden die Kraft und die Messpunkte an.
Warum kann sich der gemessene Widerstand mit der Prüfspannung ändern?
Oberflächenfilme und nicht-ohmsches Schnittstellenverhalten können das Ergebnis abhängig von der Messenergie machen. Eine höhere Prüfspannung kann einen Film stören und einen niedrigeren Wert anzeigen. Trennen Sie die Low-Level-Kontaktcharakterisierung vom tatsächlichen Produkttest.
Löst die Firmware-Entprellung einen Hochwiderstandskontakt?
Nein. Entprellen kann kurze Übergänge ignorieren, wenn die Spannungsreserve gültig bleibt. Es kann keinen geschlossenen Pfad korrigieren, der nie den Eingangsschwellwert erreicht, instabil bleibt oder lange Unterbrechungen entwickelt.
Soll die Carbonpille vor oder nach der Lebensdauerprüfung getestet werden?
Beides. Erste Tests legen die Freisetzungs-Basislinie fest. Regelmäßige und abschließende Tests zeigen Abweichungen, Unregelmäßigkeiten, Kraftänderungen, Verschleiß, Kontamination und Ausfallmodi. Verwenden Sie den produktionsbezogenen Schaltkreis, die Unterstützung, die Last, die Umgebung und die elektrischen Bedingungen.
Kann eine lockere Tastatur bestehen, während die installierte Tastatur nicht besteht?
Ja. PCB Flex, Gehäuse-Vorspannung, Stützhöhe, Befestigungsreihenfolge, Ausrichtung, Klebstoff, Abstandshalter und Gehäuse-Spiel können die Kontaktkraft und Überlappung verändern. Vergleichen Sie während der Validierung die Schaltkreise von lockeren und installierten Tastaturen.
Welche Dateien werden für eine nützliche Carbon-Pill-Überprüfung benötigt?
Stellen Sie die Tastaturzeichnung/-modell, Pillenspezifikation, PCB/FPC/PET Kontakt-Layout, Gehäuseteil, Unterstützungs- und Positionierungsdetails, Eingangsschaltplan, Widerstandsbudget, Testmethode, Kraftkurve, Umgebung, Betriebsprofil, Validierungsanforderungen, Menge und Markteinführungszeitpunkt bereit.
Quellen
- Shin-Etsu Chemical, Elektrisch leitfähige Silikonkautschukprodukte, EC-Serie:
https://www.shinetsusilicone-global.com/catalog/pdf/ec_e.pdf - ASTM International, ASTM D991-89(2026), Standardprüfmethode für Gummieigenschaften – Volumenwiderstand von elektrisch leitfähigen und antistatischen Produkten:
https://store.astm.org/d0991-89r26.html - Tektronix und Keithley, Handbuch für Niederspannungsmessungen, 7. Auflage:
https://download.tek.com/document/LowLevelHandbook_7Ed.pdf - IEC, IEC 60512-2-1:2002, Steckverbinder für elektronische Geräte – Prüfungen und Messungen – Kontaktwiderstand – Millivolt-Methoden:
https://webstore.iec.ch/en/publication/2365 - Epec, Silikonkautschuk-Tastaturen:
https://www.epectec.com/keypads/ - Epec, Leitfaden für das Design von Gummitastaturen:
https://www.epectec.com/keypads/design/
Quellenhinweise unterstützen die oben genannten Unterscheidungen und Messprinzipien. Keinem JASPER-Projekt wird ein quellenspezifischer Materialwiderstand, Kontaktwiderstand, Kraft, Hub, Strom, Spannung, Lebensdauer, Temperatur, Feuchtigkeit, Chemikalien, Pad, Oberfläche oder Abnahmewert zugewiesen, ohne eine kontrollierte Zeichnung und einen genehmigten Testplan.
Anforderung einer Überprüfung des Carbon-Pill-Kontakts
Senden Sie das Eingabeschaltplan, den Widerstandsplan, die Tastatur- und Pillenzeichnung, PCB Kontaktdesign, Gehäuse-/Supportabschnitt, Kraftkurve, Umwelt, Betriebsprofil und Testerwartungen über die JASPER Kontaktseite. Fordern Sie eine schriftliche Antwort an, die Materialkontrolle, Kontaktgeometrie, Messmethode, Validierung, Produktionstest und die Verantwortung für die gelieferte Baugruppe getrennt auflistet.
Bereit, Ihr Projekt zu starten?
Tell us about your membrane switch, keypad, or graphic overlay requirements. Our engineering team will review your specifications and provide a detailed quote.
